Manutenzione e regolazione perio diche
6-7
6
17 Perno
di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. √√√√√
18 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
19 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso al bisolfuro
di molibdeno. √√√√√
20 Cavalletto centrale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. √√√√√√
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
24 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio di
colle gamento della
sospensione poste-
riore • Controllare il funzionamento.
√√√√
25 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. √√√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5BH1H0.book Page 7 Thursday, October 10, 2019 4:01 PM
Page 66 of 110

Manutenzione e regolazione perio diche
6-8
6
26 Cartuccia filtro olio • Sostituire. √√√
27 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
28 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
29 *Parti in movimento
e cavi
• Lubrificare.
√√√√√
30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore, il cavo e il cavo riscal-
datore manopola. √√√√√
31 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB5BH1H0.book Page 8 Thursday, October 10, 2019 4:01 PM
Page 67 of 110
Manutenzione e regolazione perio diche
6-9
6
HAU72800
NOTA Filtro aria
• Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’ar ia se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UB5BH1H0.book Page 9 Thursday, October 10, 2019 4:01 PM
Page 68 of 110
Manutenzione e regolazione periodiche
6-10
6
HAU18752
Rimozione e installazione del
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU84640
Pannello A
Per rimuovere il pannello1. Rimuovere il fissaggio rapido e il bullo-ne. 2. Tirare il pannello verso l’esterno come
illustrato nella figura.
Per installare il pannello
1. Posizionare il pannello nella sua posi- zione originaria. 2. Riportare la staffa tubo radiatore nella
sua posizione originaria, come illustra-
to nella figura.
3. Montare il bullone e il fissaggio rapido.

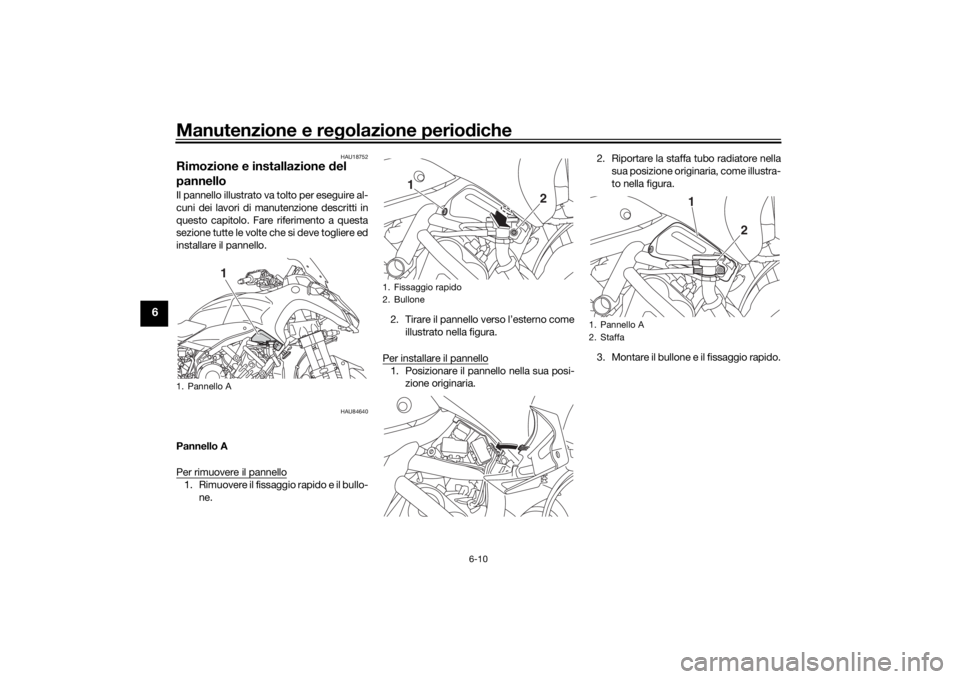

1. Pannello A
1
1. Fissaggio rapido
2. Bullone
1 2
1. Pannello A
2. Staffa
1
2
UB5BH1H0.book Page 10 Wednesday, October 16, 2019 10:09 AM
Page 69 of 110

Manutenzione e regolazione perio diche
6-11
6
HAU19653
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio della can dela, il
connettore della bobina d i accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio della
can dela, in quanto la tenuta d i gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pieg arlo all’indietro e d in avanti
mentre lo si spin ge.
Can dela secon do specifica:
NGK/MR9K9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5BH1H0.book Page 11 Thursday, October 10, 2019 4:01 PM
Page 70 of 110

Manutenzione e regolazione perio diche
6-12
6
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
Verificare il collegamento di ciascun
tubo.
Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU1990G
Olio motoreIl livello dell’olio motore deve essere con-
trollato regolarmente. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.
Per controllare il livello dell’olio motore
1. Dopo il riscaldamento del motore, at- tendere qualche minuto affinché il li-
vello dell’olio si assesti ai fini di una
lettura precisa.
2. Con il veicolo su una superficie piana, tenerlo in verticale per una lettura pre-
cisa.
3. Guardare l’oblò di ispezione situato in basso sul lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Tappo bocchettone riempimento olio motore
2. O-ring
3. Oblò ispezione livello olio motore
4. Riferimento livello max.
5. Riferimento di livello min.
21
3
45
UB5BH1H0.book Page 12 Thursday, October 10, 2019 4:01 PM
Page 71 of 110

Manutenzione e regolazione perio diche
6-13
6
4. Se l’olio motore è pari o inferiore al ri-
ferimento livello min., togliere il tappo
riempimento olio e aggiungere olio.
5. Controllare l’O-ring del tappo boc- chettone riempimento olio motore.
Sostituire se danneggiata.
6. Installare il tappo bocchettone riempi- mento olio motore.
Per cambiare l’olio motore (e il filtro) 1. Accendere il motore e lasciarlo girare al minimo per qualche minuto per ri-
scaldare l’olio, dopo di che arrestare il
motore.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto. 3. Togliere il tappo bocchettone riempi-
mento olio motore, quindi il bullone
drenaggio olio e la guarnizione.
NOTASaltare le fasi 4–6 se non si sostituisce la
cartuccia filtro olio.4. Togliere la cartuccia filtro olio con unachiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.5. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
1. Bullone drenaggio olio
2. Guarnizione
1
2
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
UB5BH1H0.book Page 13 Thursday, October 10, 2019 4:01 PM
Page 72 of 110

Manutenzione e regolazione perio diche
6-14
6
NOTAVerificare che l’O-ring sia assestato corret-
tamente.6. Installare la nuova cartuccia filtro olio
e stringere alla coppia di serraggio se-
condo specifica. 7. Installare il bullone drenaggio olio con
una guarnizione nuova, quindi stringe-
re il bullone alla coppia di serraggio
secondo specifica.
8. Versare la quantità specificata di olio consigliato nel carter.
NOTASi consiglia l’utilizzo di un imbuto.9. Dopo aver controllato l’O-ring del tap-po bocchettone riempimento olio, in-
stallare il tappo bocchettone
riempimento.NOTAPulire eventuali fuoriuscite di olio prima di
avviare il motore.10. Accendere il motore e lasciarlo girare
al minimo verificando che non ci siano
perdite di olio.
NOTASe si trovano perdite di olio che non si è in
grado di riparare, far ispezionare il veicolo.11. Arrestare il motore, attendere qual- che minuto perché il livello dell’olio
si assesti, quindi controllare il
livello dell’olio un’ultima volta.
ATTENZIONE: Non utilizzare il vei-
colo fino a q uando non si è certi
che il livello olio motore è sufficien-
te.
[HCA10012]
1. O-ring
1. Chiave dinamometrica
1
Coppia d i serraggio:
Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia d i serraggio:
Bullone drenaggio olio: 43 N·m (4.3 kgf·m, 32 lb·ft)
UB5BH1H0.book Page 14 Thursday, October 10, 2019 4:01 PM
