2020 YAMAHA NIKEN GT Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-6
6
9 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
10 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
11 *Sistema da direção • Verifique a folga dos rolamentos e
se a direção está dura. √√ √
• Lubrifique com graxa de ureia. √√
12 *Rolamentos
do pivô
d o braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
13 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
14 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
15 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
16 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(
18000 mi) 40000 km
(24000 mi)
UB5BP1P0.book Page 6 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-7
6
17 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de dissulfide molibdénio. √√√√√
20 Descanso central • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
21 *Interruptor
do des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. √√√√√√
22 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
23 *Amortece dor • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
24 *Braço
do relé d e
suspensão traseira
e pontos d e articu-
lação do braço de
ligação • Verifique o funcionamento.
√√√√
25 Óleo do motor • Substitua (aqueça o motor antes
de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de óleo. √√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MA
NUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5BP1P0.book Page 7 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-8
6
PAU72800
NOTA Filtro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com ar comprimido para evitar danos.26 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
27 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Mude. Cada 3 anos
28 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
29 *Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
30 *Compartimento e
cabo
do punho do
acelera dor • Verifique o funcionamento e a fol-
ga.
• Ajuste a folga do cabo do acele- rador, se necessário.
• Lubrifique o compartimento, o cabo e o fio de aquecimento do
punho do acelerador. √√√√√
31 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5BP1P0.book Page 8 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-9
6
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
UB5BP1P0.book Page 9 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-10
6
PAU18752
Remoção e instalação do painelO painel ilustrado tem de ser retirado para
se efetuarem alguns dos trabalhos de ma-
nutenção descritos neste capítulo. Consul-
te esta secção sempre que precisar de
retirar e instalar o painel.

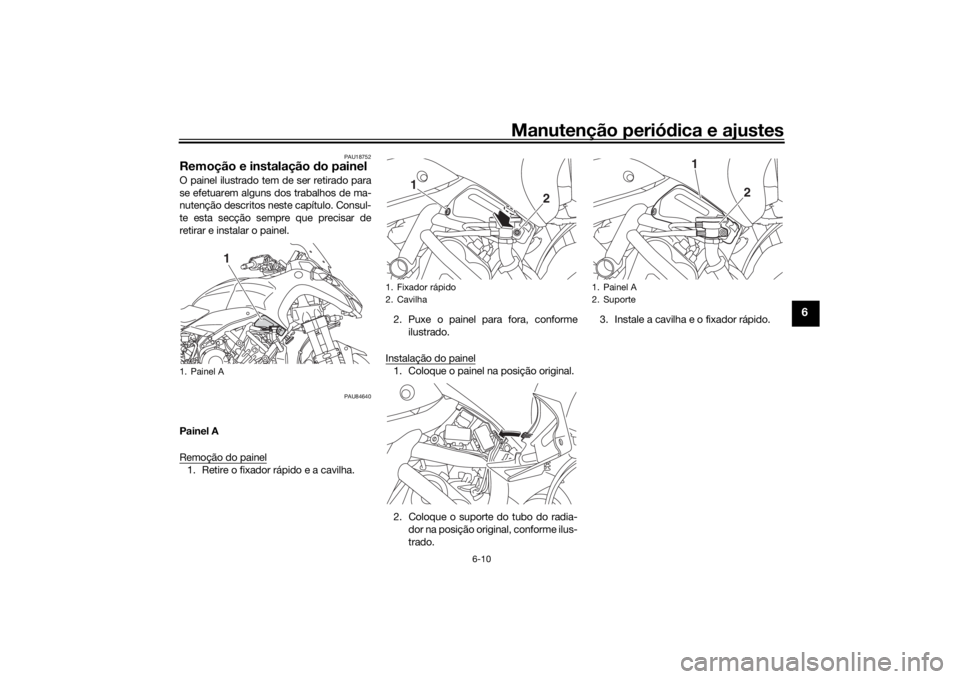

PAU84640
Painel A
Remoção do painel1. Retire o fixador rápido e a cavilha. 2. Puxe o painel para fora, conforme
ilustrado.
Instalação do painel
1. Coloque o painel na posição original.
2. Coloque o suporte do tubo do radia- dor na posição original, conforme ilus-
trado. 3. Instale a cavilha e o fixador rápido.
1. Painel A
1
1. Fixador rápido
2. Cavilha
1
2
1. Painel A
2. Suporte
1
2
UB5BP1P0.book Page 10 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-11
6
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa
da vela d e ignição, caso
contrário o acopla dor da bobina de igni-
ção pod e ser danifica do. Po derá ser d ifí-
cil retirar a tampa da vela de ignição,
uma vez que o ved ante de borracha do
rebor do da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta ro dá-la para a frente e para trás
enquanto puxa a mesma para fora; para
a instalar, ro de-a para a frente e para
trás enquanto a empurra para dentro.
Ve l a de ignição especifica da:
NGK/MR9K91. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5BP1P0.book Page 11 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-12
6

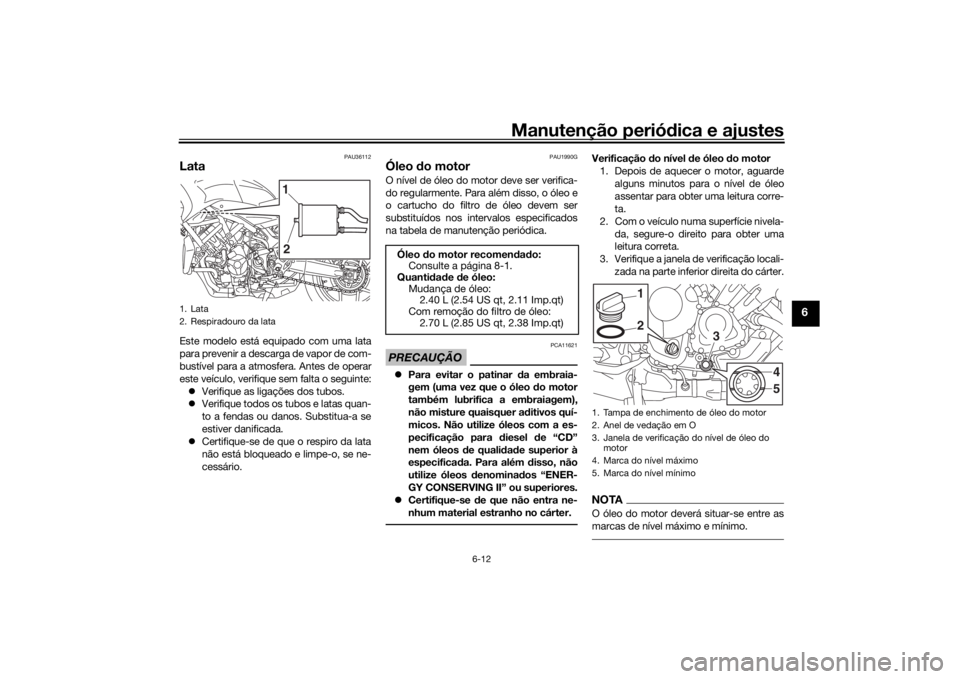

PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU1990G
Óleo do motorO nível de óleo do motor deve ser verifica-
do regularmente. Para além disso, o óleo e
o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de manutenção periódica.PRECAUÇÃO
PCA11621
 Para evitar o patinar d a embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
Verificação do nível de óleo d o motor
1. Depois de aquecer o motor, aguarde alguns minutos para o nível de óleo
assentar para obter uma leitura corre-
ta.
2. Com o veículo numa superfície nivela- da, segure-o direito para obter uma
leitura correta.
3. Verifique a janela de verificação locali- zada na parte inferior direita do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
1. Lata
2. Respiradouro da lata
1
2
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo:
2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
3. Janela de verificação do nível de óleo do
motor
4. Marca do nível máximo
5. Marca do nível mínimo
21
3
45
UB5BP1P0.book Page 12 Tuesday, October 15, 2019 9:25 AM

Manutenção periódica e ajustes
6-13
6
4. Se o óleo do motor estiver na marca
do nível mínimo ou abaixo, remova a
tampa de enchimento de óleo e adi-
cione óleo.
5. Verifique o anel de vedação em O da
tampa de enchimento de óleo. Subs-
titua-a se estiver danificada.
6. Instale a tampa de enchimento de óleo.
Mu dança do óleo (e filtro) do motor
1. Ligue o motor e deixe-o ao ralenti du-
rante alguns minutos para aquecer o
óleo e, de seguida, desligue o motor.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado. 3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor e a anilha.
NOTAIgnore os passos 4–6 se não desejar subs-
tituir o cartucho do filtro de óleo.4. Retire o cartucho do filtro de óleo comuma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.5. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
1. Cavilha de drenagem do óleo do motor
2. Anilha
1
2
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1
