2020 YAMAHA MT-03 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-21
6

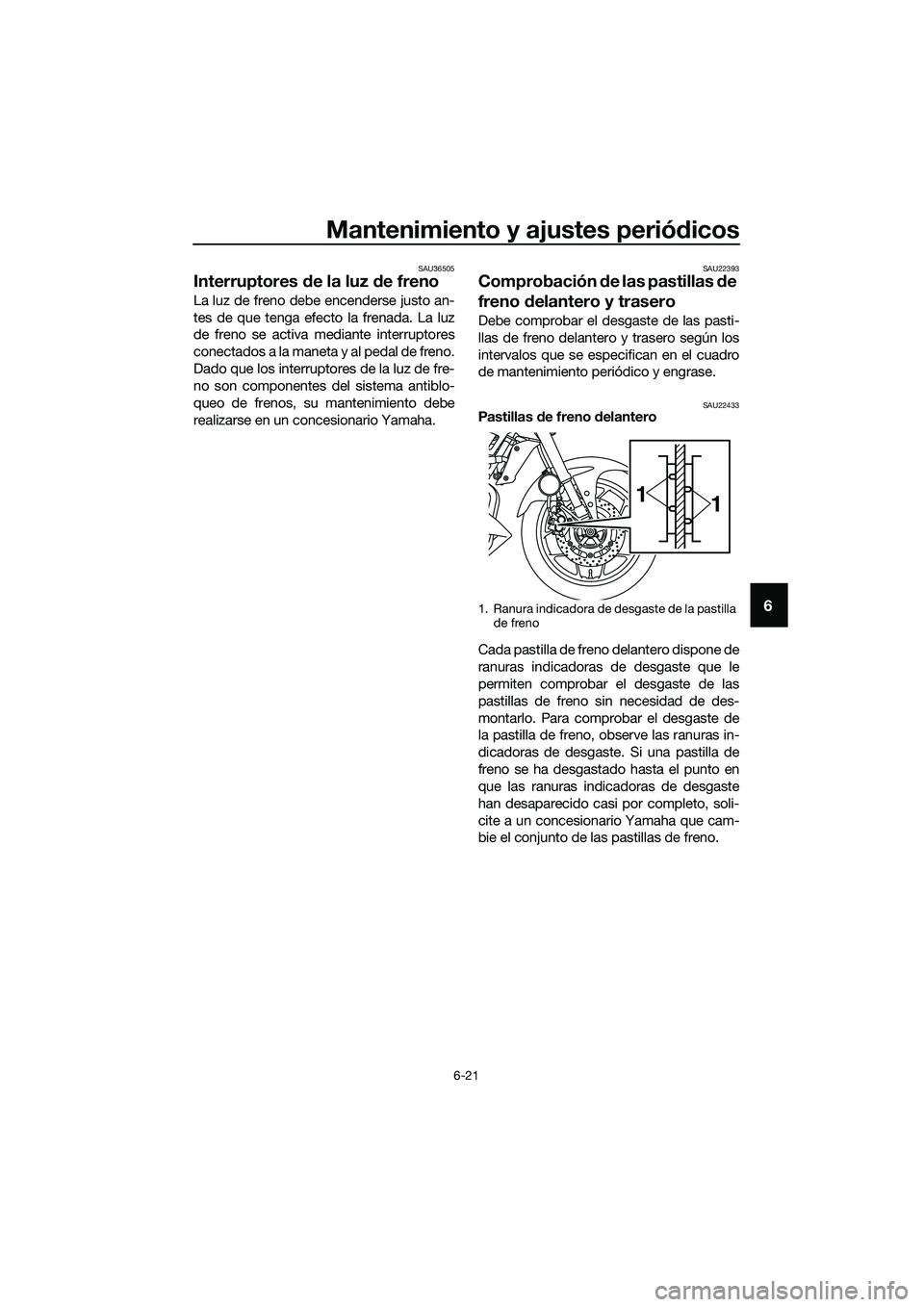

SAU36505
Interruptores de la luz de freno
La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas de
freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22433Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras in-
dicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgaste
han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
UB6WS0S0.book Page 21 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-22
6
SAU36721Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranu-
ras indicadoras de desgaste han desapare-
cido casi por completo, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.SAU22583
Comprobación del nivel de líqui-
do de frenos
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con el depósito
en posición vertical. Añada líquido de fre-
nos si es necesario.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.
Freno delantero
Freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
Líquido de frenos especificado:
DOT 4
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1
UB6WS0S0.book Page 22 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-23
6

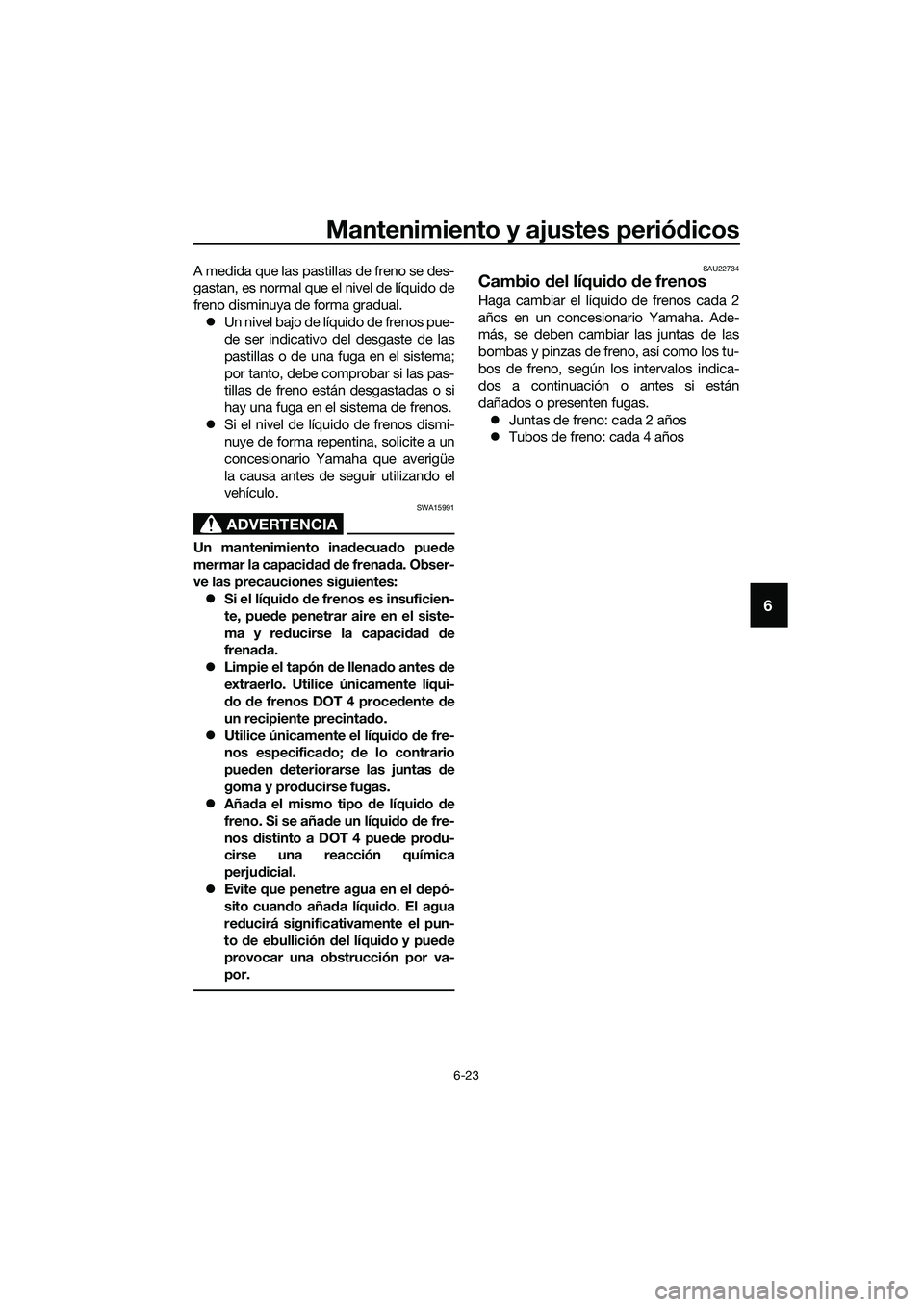

A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual.
Un nivel bajo de líquido de frenos pue-
de ser indicativo del desgaste de las
pastillas o de una fuga en el sistema;
por tanto, debe comprobar si las pas-
tillas de freno están desgastadas o si
hay una fuga en el sistema de frenos.
Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un
concesionario Yamaha que averigüe
la causa antes de seguir utilizando el
vehículo.
ADVERTENCIA
SWA15991
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.
Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede pro
du-
cirse una reacción química
perjudicial.
Evite que penetre agua en el depó-
sito cuando añada líquido. El agua
reducirá significativamente el pun-
to de ebullición del líquido y puede
provocar una obstrucción por va-
por.
SAU22734
Cambio del líquido de frenos
Haga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indica-
dos a continuación o antes si están
dañados o presenten fugas.
Juntas de freno: cada 2 años
Tubos de freno: cada 4 años
UB6WS0S0.book Page 23 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-24
6

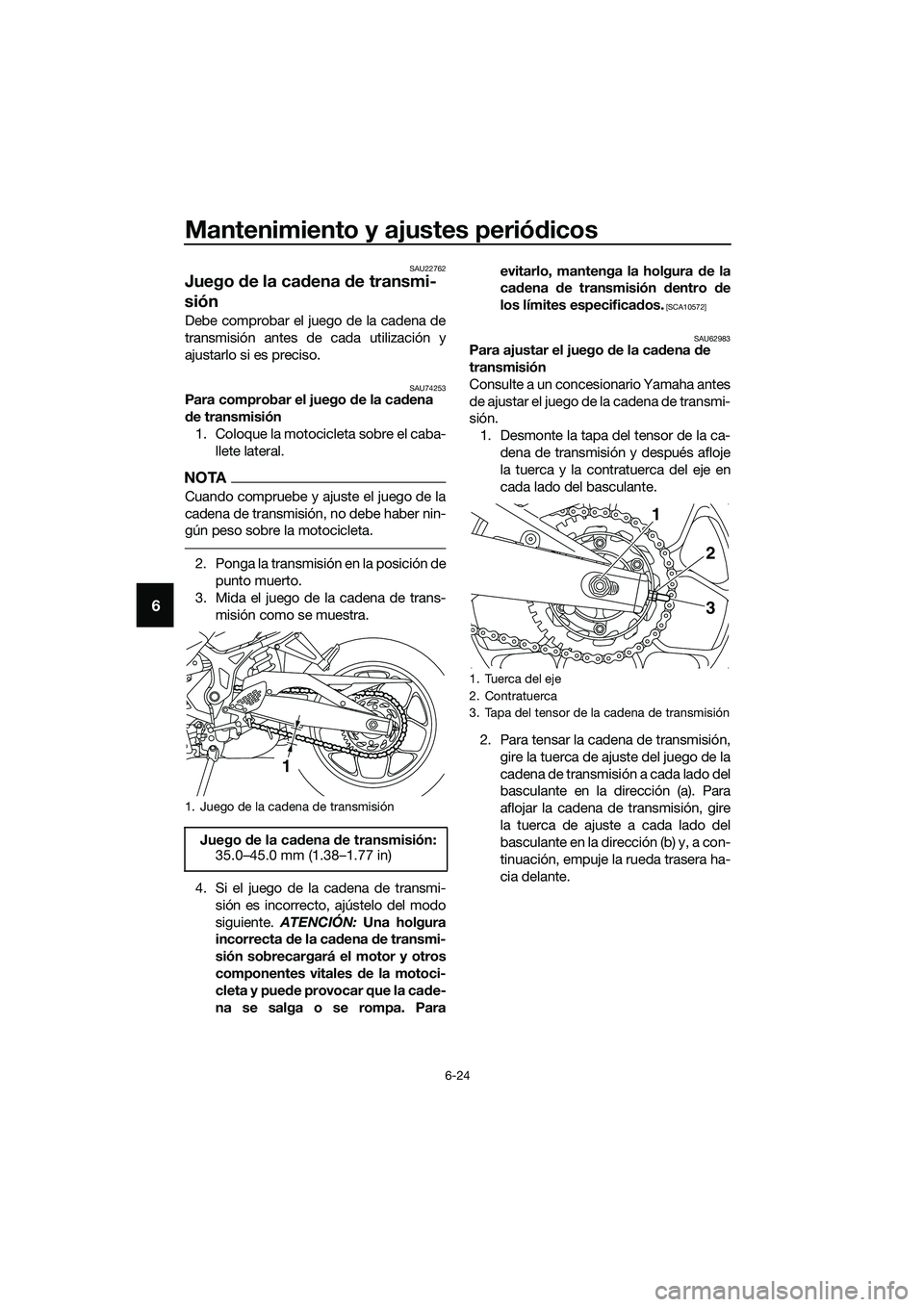

SAU22762
Juego de la cadena de transmi-
sión
Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU74253Para comprobar el juego de la cadena
de transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.
NOTA
Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mida el juego de la cadena de trans-
misión como se muestra.
4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente. ATENCIÓN: Una holgura
incorrecta de la cadena de transmi-
sión sobrecargará el motor y otros
componentes vitales de la motoci-
cleta y puede provocar que la cade-
na se salga o se rompa. Paraevitarlo, mantenga la holgura de la
cadena de transmisión dentro de
los límites especificados.
[SCA10572]
SAU62983
Para ajustar el juego de la cadena de
transmisión
Consulte a un concesionario Yamaha antes
de aj u s t ar e l j ue g o d e l a ca de n a d e t r a n sm i-
sión.
1. Desmonte la tapa del tensor de la ca-
dena de transmisión y después afloje
la tuerca y la contratuerca del eje en
cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire la tuerca de ajuste del juego de la
cadena de transmisión a cada lado del
basculante en la dirección (a). Para
aflojar la cadena de transmisión, gire
la tuerca de ajuste a cada lado del
basculante en la dirección (b) y, a con-
tinuación, empuje la rueda trasera ha-
cia delante.
1. Juego de la cadena de transmisión
Juego de la cadena de transmisión:
35.0–45.0 mm (1.38–1.77 in)
1
1. Tuerca del eje
2. Contratuerca
3. Tapa del tensor de la cadena de transmisión
2
3
1
UB6WS0S0.book Page 24 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-25
6

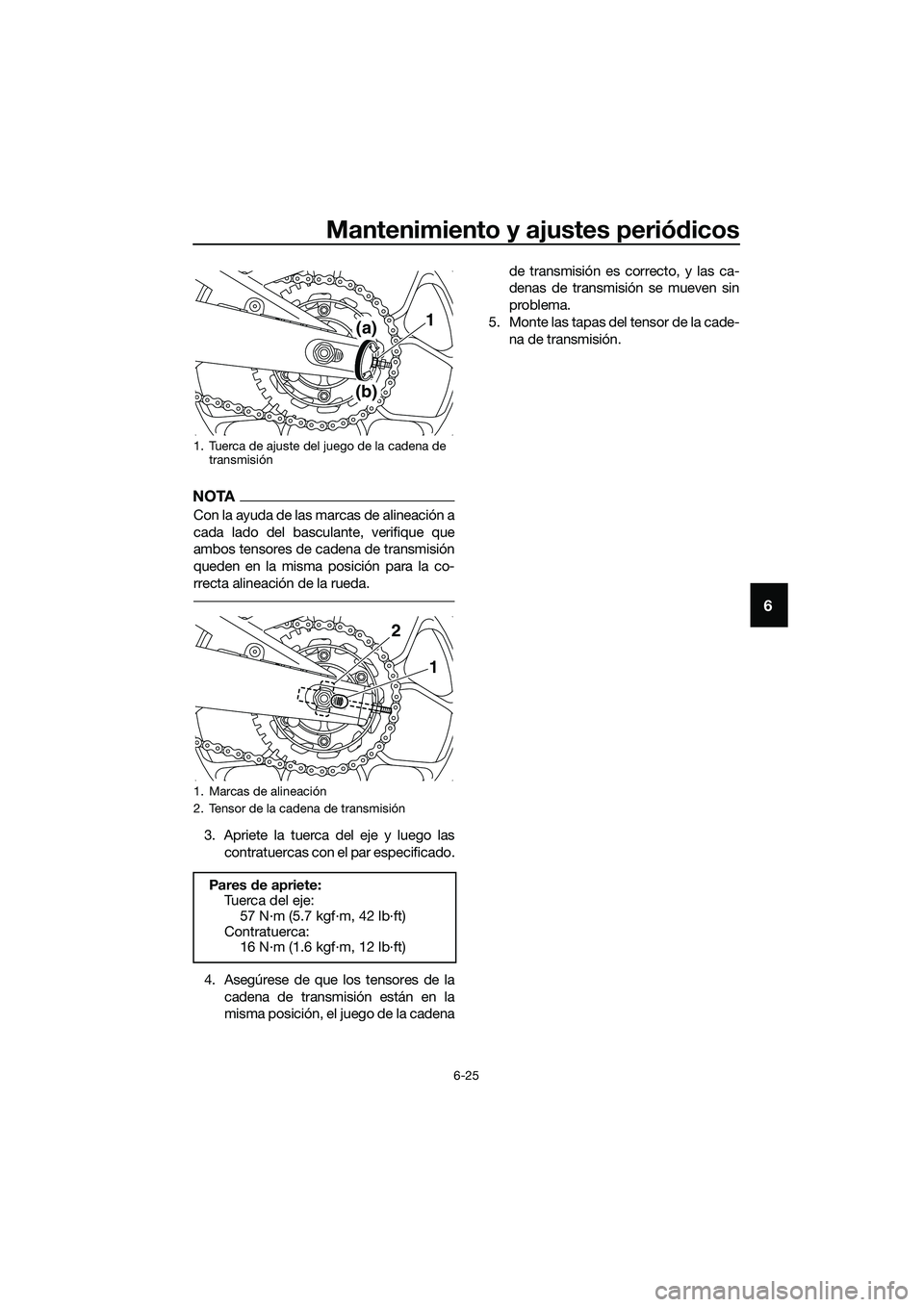

NOTA
Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que
ambos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.
3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado.
4. Asegúrese de que los tensores de la
cadena de transmisión están en la
misma posición, el juego de la cadenade transmisión es correcto, y las ca-
denas de transmisión se mueven sin
problema.
5. Monte las tapas del tensor de la cade-
na de transmisión.
1. Tuerca de ajuste del juego de la cadena de
transmisión
1. Marcas de alineación
2. Tensor de la cadena de transmisión
Pares de apriete:
Tuerca del eje:
57 N·m (5.7 kgf·m, 42 lb·ft)
Contratuerca:
16 N·m (1.6 kgf·m, 12 lb·ft)
1(a)
(b)
1 2
UB6WS0S0.book Page 25 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-26
6

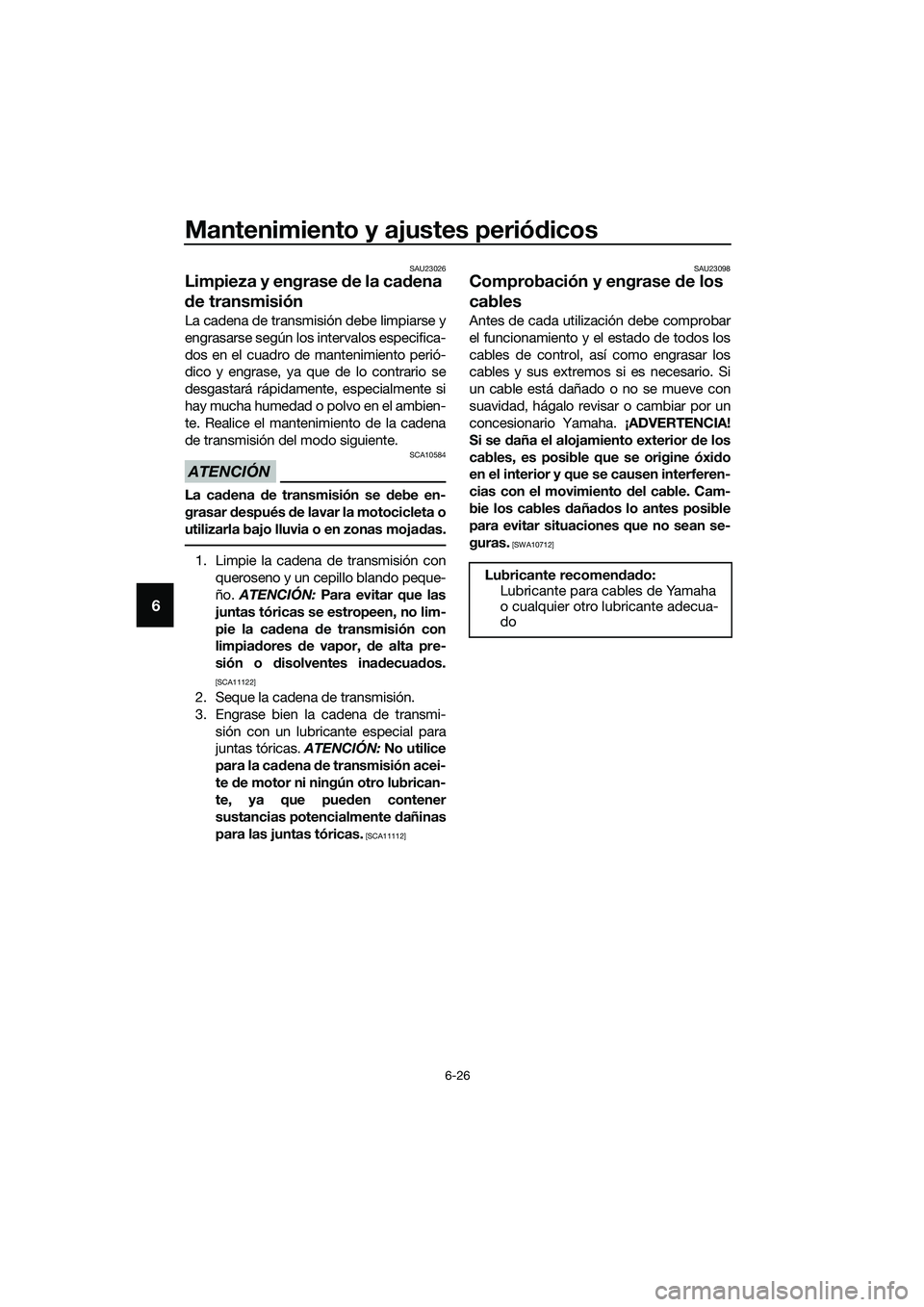

SAU23026
Limpieza y engrase de la cadena
de transmisión
La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.
ATENCIÓN
SCA10584
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas mojadas.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-
te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11112]SAU23098
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se daña el alojamiento exterior de los
cables, es posible que se origine óxido
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañados lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]
Lubricante recomendado:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
UB6WS0S0.book Page 26 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-27
6

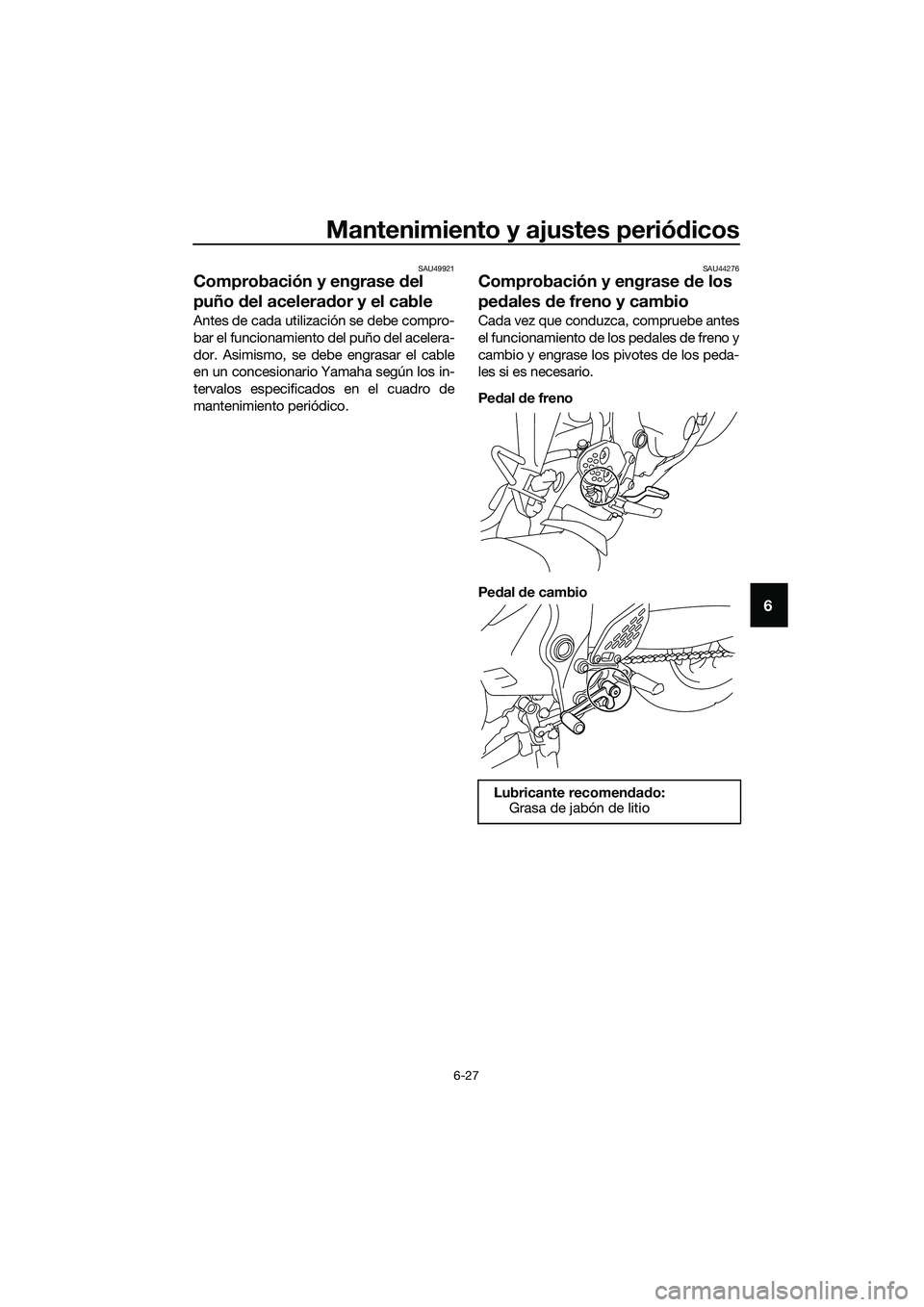

SAU49921
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
SAU44276
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno
Pedal de cambio
Lubricante recomendado:
Grasa de jabón de litio
UB6WS0S0.book Page 27 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-28
6

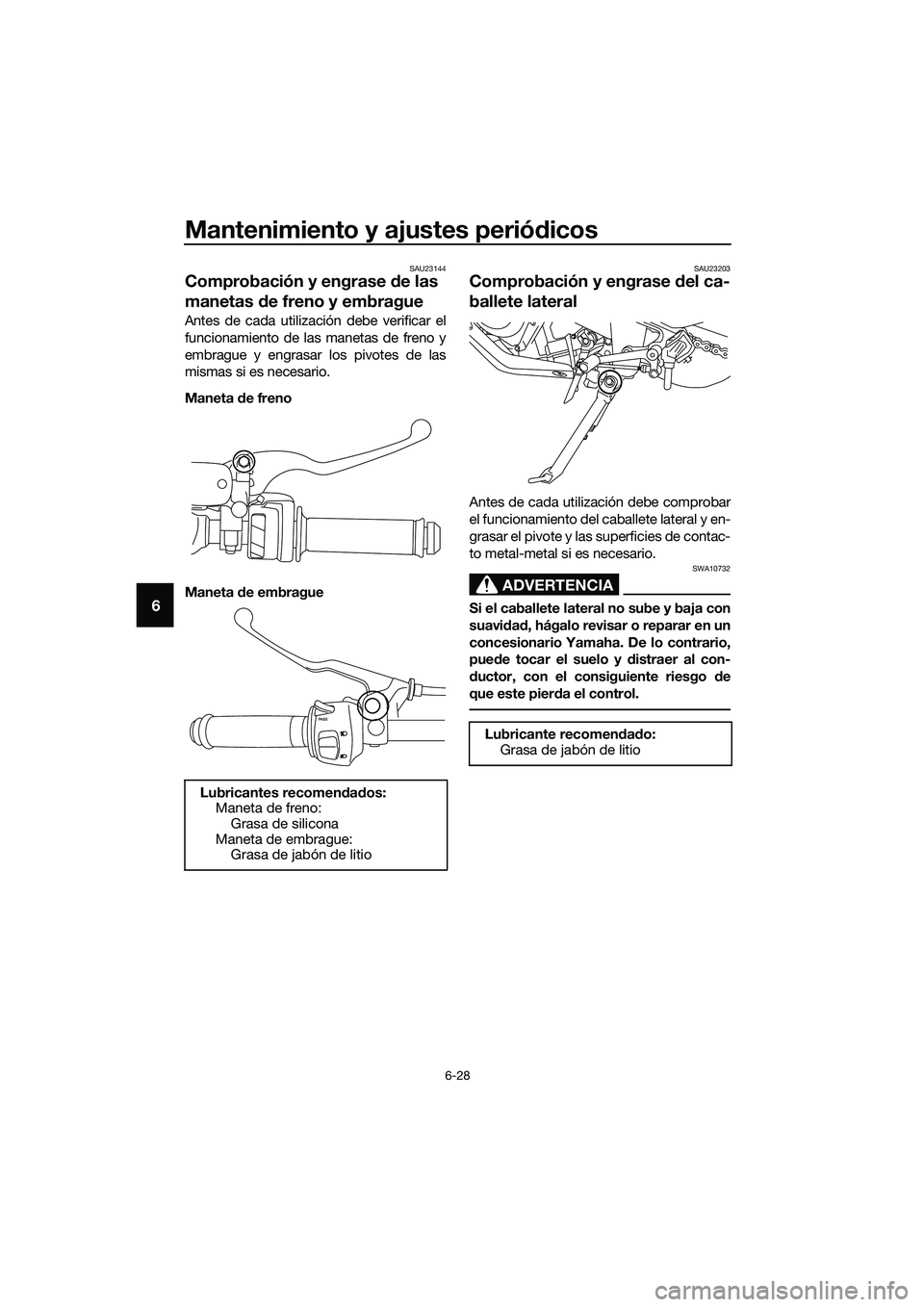

SAU23144
Comprobación y engrase de las
manetas de freno y embrague
Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
SAU23203
Comprobación y engrase del ca-
ballete lateral
Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo de
que este pierda el control.
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
