2020 YAMAHA MT-03 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-5
6
SAU71372
Cuadro general de mantenimiento y engrase
N.º ELEMENTO
1*Comprobación del
sistema de diag-
nóstico• Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de
error.√√√√√√
2*Filtro de aire• Cambiar.√√
3Tubo colector de la
caja del filtro de
aire•Limpiar.√√√√√
4Embrague• Comprobar funcionamiento.
• Ajustar.√√√√√
5*Freno delantero• Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si
es necesario.√√√√√√
6*Freno trasero• Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si
es necesario.√√√√√√
7*Tu b o s de freno• Comprobar si está agrietado o
dañado.√√√√√
• Cambiar. Cada 4 años
8*Líquido de frenos• Cambiar. Cada 2 años
9*Ruedas• Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario.√√√√
10*Neumáticos• Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario.√√√√√
11*Cojinetes de rueda• Comprobar si los cojinetes es-
tán flojos o dañados.√√√√
12*Cojinetes del eje
del basculante• Comprobar funcionamiento y si
el juego es excesivo.√√√√
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB6WS0S0.book Page 5 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-6
6
13Cadena de trans-
misión• Compruebe la holgura, la ali-
neación y el estado de la cade-
na.
• Ajuste y lubrique la cadena con
un lubricante especial para ca-
denas con juntas tóricas.Cada 800 km (500 mi) y des-
pués de lavar la motocicleta,
utilizarla con lluvia o en lugares
húmedos
14*Cojinetes de direc-
ción• Comprobar que los conjuntos
de cojinetes no estén flojos.√√ √
• Recubrir moderadamente con
grasa a base de jabón de litio.√√
15*Fijaciones del bas-
tidor• Comprobar que todas las tuer-
cas, pernos y tornillos estén
correctamente apretados.√√√√√
16Eje pivote de la
maneta de freno• Lubricar con grasa de silicona.√√√√√
17Eje pivote del pe-
dal de freno• Lubricar con grasa a base de
jabón de litio.√√√√√
18Eje pivote de la
maneta de embra-
gue• Lubricar con grasa a base de
jabón de litio.√√√√√
19Eje pivote del pe-
dal de cambio• Lubricar con grasa a base de
jabón de litio.√√√√√
20 Caballete lateral• Comprobar funcionamiento.
• Lubricar con grasa a base de
jabón de litio.√√√√√
21*Interruptor del ca-
ballete lateral• Compruebe el funcionamiento
y cámbielo según sea necesa-
rio.√√√√√√
22*Horquilla delantera
• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
23*Conjunto amorti-
guador• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
24 Aceite de motor• Cambiar (calentar el motor an-
tes de vaciarlo).
• Comprobar nivel de aceite y si
existen fugas.Al cumplirse el intervalo
inicial y cuando el indica-
dor de cambio de aceite
parpadee o se encienda.√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB6WS0S0.book Page 6 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-7
6
SAU72710
NOTA
Filtro de aire
• El sistema de admisión de aire de este modelo está equipado con un elemento des-
echable de papel revestido de aceite. El elemento del filtro de aire no se puede lim-
piar con aire comprimido; se debe cambiar.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares es-
pecialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
• Después de desmontar la bomba y la pinza de freno, cambie siempre el líquido de
freno. Compruebe regularmente el nivel de líquido de freno y llene el depósito se-
gún sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pin-
za, así como el líquido de freno.
• Cambie el tubo de freno cada cuatro años y siempre que esté agrietado o dañado.
25Cartucho del filtro
de aceite del mo-
tor• Cambiar.√√√
26*Sistema de refrige-
ración• Comprobar nivel de líquido re-
frigerante y si existen fugas en
el vehículo.√√√√√
• Cambiar. Cada 3 años
27*Interruptores de
freno delantero y
trasero• Comprobar funcionamiento.√√√√√√
28*Piezas móviles y
cables• Lubricar.√√√√√
29*Caja y cable del
puño del acelera-
dor• Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del
acelerador si es necesario.
• Lubricar la caja y el cable del
puño del acelerador.√√√√√
30*Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.√√√√√√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB6WS0S0.book Page 7 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-8
6
SAU19643
Comprobación de las bujías
Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4…1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
Bujía especificada:
NGK/LMAR8A-9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB6WS0S0.book Page 8 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-9
6
SAU36112
Bombona
Este modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.
Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAUN1150
Aceite de motor y cartucho del
filtro de aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del mo-
tor situada en el lado inferior derecho
del cárter.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Bombona
1
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-
tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
3
4
1 2
UB6WS0S0.book Page 9 Friday, March 27, 2020 2:28 PM

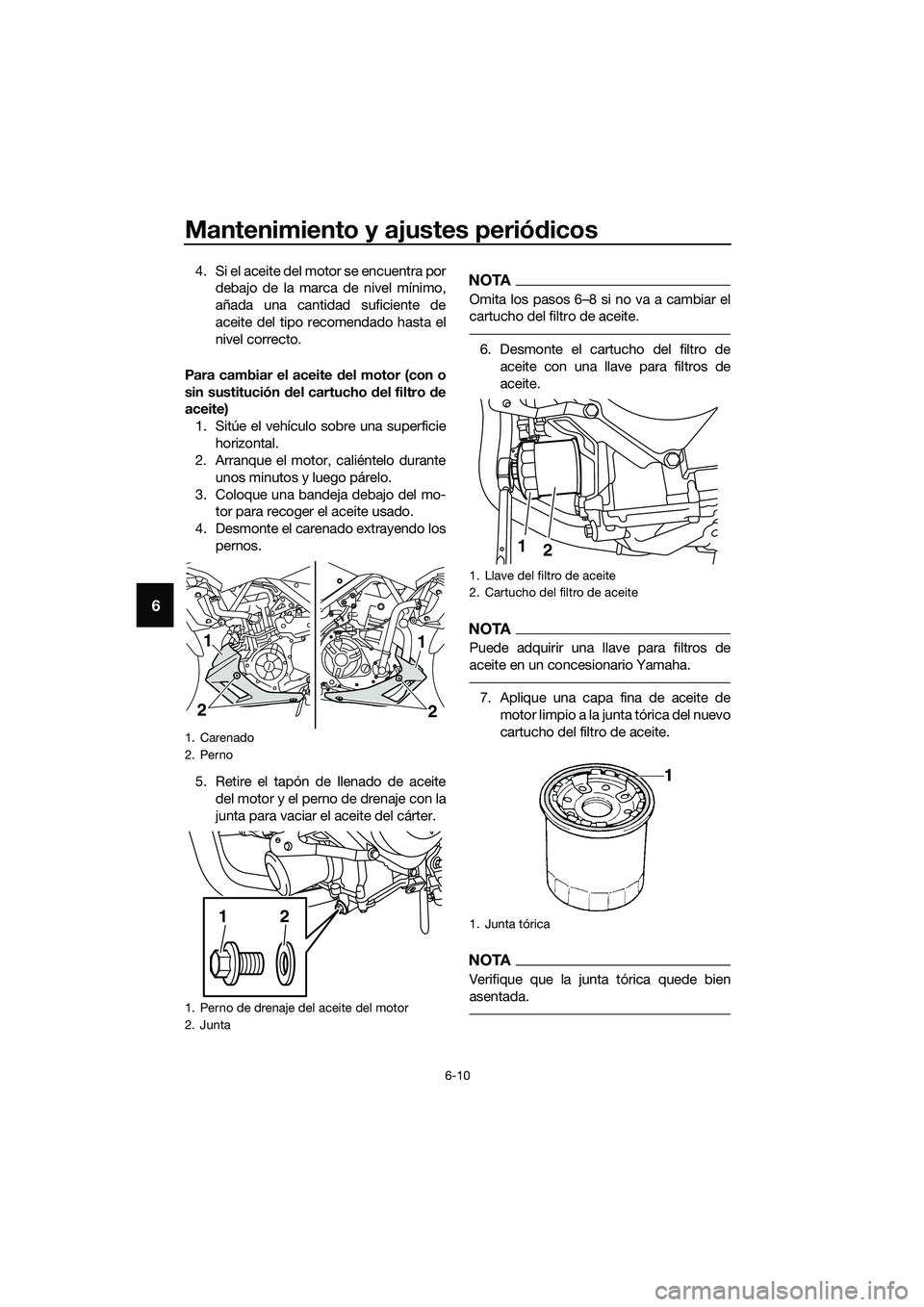

Mantenimiento y ajustes periódicos
6-10
6
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
4. Desmonte el carenado extrayendo los
pernos.
5. Retire el tapón de llenado de aceite
del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.NOTA
Omita los pasos 6…8 si no va a cambiar el
cartucho del filtro de aceite.
6. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTA
Puede adquirir una llave para filtros de
aceite en un concesionario Yamaha.
7. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTA
Verifique que la junta tórica quede bien
asentada.
1. Carenado
2. Perno
1. Perno de drenaje del aceite del motor
2. Junta
22
11
12
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1. Junta tórica
1
2
UB6WS0S0.book Page 10 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-11
6
8. Coloque el nuevo cartucho del filtro
de aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica.
9. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
NOTA
Instale la junta nueva como se muestra.
10. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
NOTA
No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
11. Monte el carenado colocando los per-
nos.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTA
Cuando el motor ha arrancado, la luz de
aviso de la presión del aceite debe apagar-
se.
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 13 lb·ft)
1. Perno de drenaje del aceite del motor
2. Junta
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Cambio de aceite:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Con desmontaje del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)
UB6WS0S0.book Page 11 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-12
6
ATENCIÓN
SCA20860
Si la luz de aviso de la presión del aceite
parpadea o permanece encendida aun-
que el nivel de aceite sea correcto, pare
inmediatamente el motor y haga revisar
el vehículo en un concesionario
Yamaha.
13. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
SAU85450
Por qué Yamalube
El aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.
UB6WS0S0.book Page 12 Friday, March 27, 2020 2:28 PM
