ATENCIÓNSCB00831No guarde objetos metálicos o cortantes,
como herramientas, en los compartimentos
porta objetos. Si se tienen que guardar, en-
vuélvalos en un material acolchado apropiado
para evitar dañar los compartimentos. El compartimento portaobjetos delantero está si-
tuado en el lateral derecho delantero del ATV.
Para acceder al compartimento, retire la cubierta
girándola en sentido contrario a las agujas del re-
loj.El compartimento portaobjetos central está situa-
do delante del asiento. Para acceder a este com-
partimento, abra la tapa.1. Cubierta del compartimento porta objetos delantero
1. Compartimento porta objetos delantero
UBDE60S0.book Page 23 Monday, April 22, 2019 2:43 PM

5-24
5El compartimento portaobjetos trasero está situa-
do debajo del piloto trasero. Para acceder al com-
partimento porta objetos, abra la tapa girando la
manilla 1/4 de vuelta en el sentido contrario al de
las agujas del reloj.
1. Tapa del compartimento portaobjetos central
1. Compartimento portaobjetos central
11
1. Tapa del compartimento portaobjetos trasero
2. Manilla del compartimento portaobjetos trasero
3. Abierto.
2
1
3
UBDE60S0.book Page 24 Monday, April 22, 2019 2:43 PM

5-25
5
Cuando guarde documentos en los compartimen-
tos portaobjetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos portaobjetos.
 No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero,
4.0 kg (9 lb) del compartimento porta objetos
central o 2.0 kg (4 lb) del compartimento porta
objetos trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
NOTAEncontrará un tapón de drenaje en la parte inferior
de cada compartimento. Si se acumula agua en
uno de los compartimentos, quite el tapón, drene
el agua y vuelva a colocarlo.
1. Compartimento porta objetos trasero
1
1. Tapón de vaciado del compartimento delantero
UBDE60S0.book Page 25 Monday, April 22, 2019 2:43 PM

5-26
5
SBU18964Portaequipajes delanteroNo sobrepase el límite de carga de 50.0 kg
(110 lb) del portaequipajes delantero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU18974Portaequipajes traseroNo sobrepase el límite de carga de 90.0 kg
(198 lb) del portaequipajes trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU1914AAmortiguadores dela nteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.
1. Tapón de vaciado del compartimento portaobjetos
central
1. Tapón de vaciado del compartimento portaobjetos trasero
1
1
UBDE60S0.book Page 26 Monday, April 22, 2019 2:43 PM

5-27
5
Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1. Llave especial
UBDE60S0.book Page 27 Monday, April 22, 2019 2:43 PM

5-28
5
SBUM0303Cabrestante (modelos equipados)
ADVERTENCIA
SWBM0041Para reducir el riesgo de lesiones o un acci-
dente mortal, lea y siga las instrucciones de la
Guía Básica de Técnicas de Uso del Cabres-
tante. No permita que haya nadie entre el ca-
brestante y el objeto arrastrado o entre el
cabrestante y el punto de anclaje. No utilice el
cabrestante, a menos que todas las personas
Posición de ajuste de la precarga del muelle
delantero:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
Posición de ajuste de la precarga del muelle
trasero: Mínima (blanda):1
Normal: 2

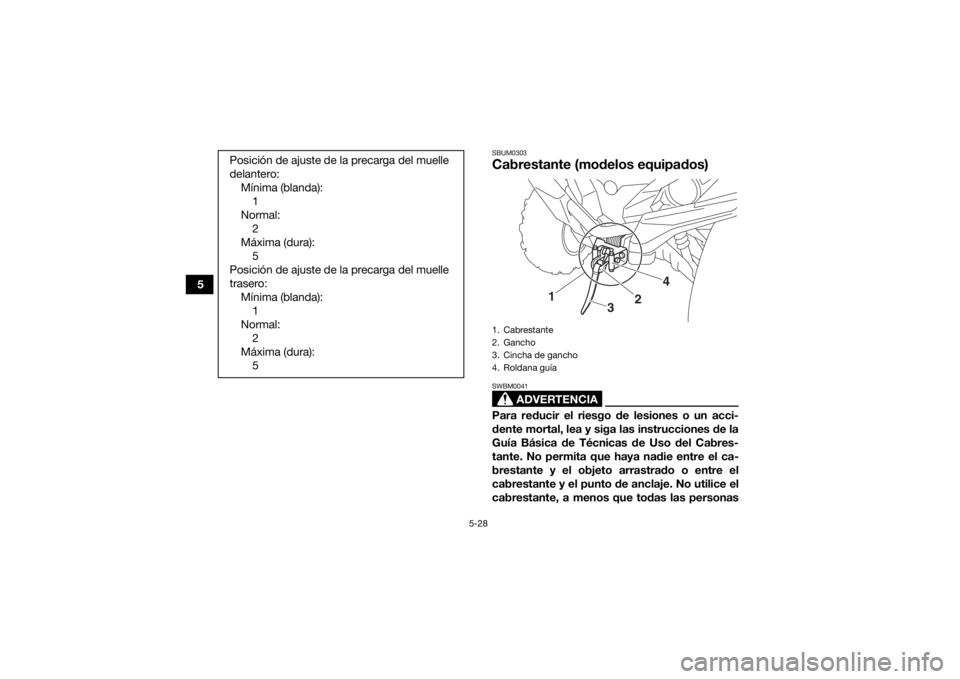

Máxima (dura): 51. Cabrestante
2. Gancho
3. Cincha de gancho
4. Roldana guía
1
3
2
4
UBDE60S0.book Page 28 Monday, April 22, 2019 2:43 PM

5-29
5
que haya a su alrededor estén lo suficiente-
mente lejos. Utilice la cincha de gancho para
mantener las manos apartadas de la guía del
cable del cabrestante al enrollarlo.
ATENCIÓNSCBM0051El uso prolongado del cabrestante puede pro-
vocar el recalentamiento del motor de este y
descargar la batería del vehículo, aunque el
motor del vehículo se encuentre al ralentí. Deje
que el motor del cabrestante se enfríe y que la
batería se recargue entre cada utilización. SBU28972Enganche del remolque Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).
Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 7-7 para obtener información sobre
precauciones).

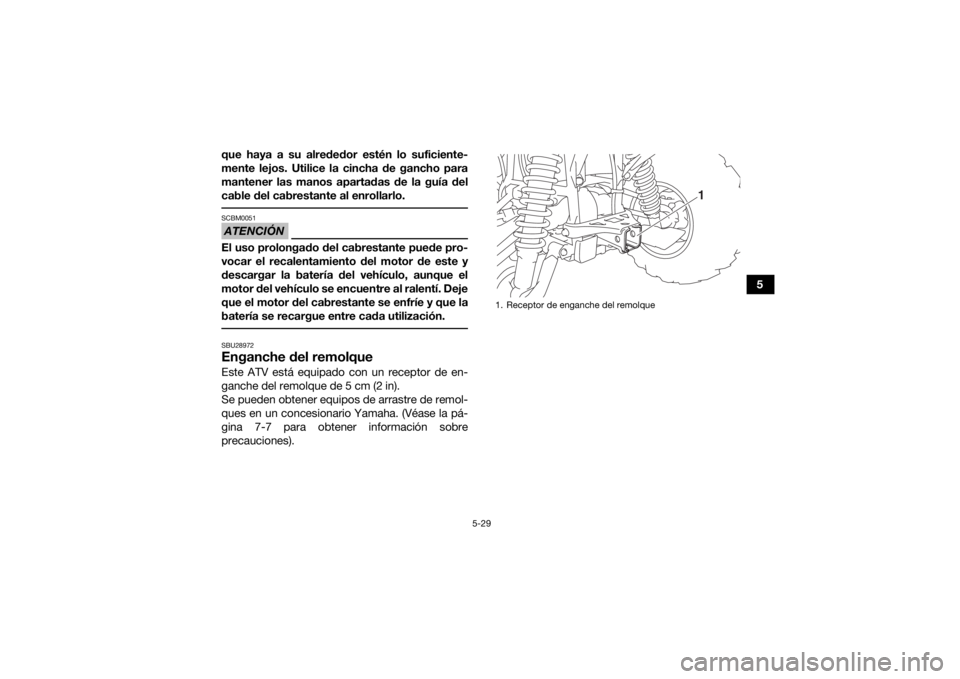

1. Receptor de enganche del remolque
1
UBDE60S0.book Page 29 Monday, April 22, 2019 2:43 PM

5-30
5
SBU19186Toma de corriente continua
ATENCIÓNSCB03760No utilice en ningún momento un accesorio o
una combinación de accesorios eléctricos que
requieran una capacidad superior a la indica-
da. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan. NOTACuando se utiliza un cabrestante u otros acceso-
rios eléctricos, la energía tomada de la toma de
corriente continua debe reducirse en consecuen-
cia. Un accesorio de 12 V como, por ejemplo, una luz
de trabajo o una radio con el adaptador adecua-
do, puede utilizarse cuando está dado el contac-
to. No obstante, para evitar que se descargue la
batería, utilícelo con el motor en marcha y los fa-
ros apagados.1. Arranque el motor.
2. Apague los faros.
3. Apague el accesorio.
4. A bra la tapa de la toma de corriente continua.
5. Introduzca el enchufe del accesorio en la to- ma.
1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad del sistema de la toma de corrien-
te continua:10.0 A (120 W) (BDE3, BDEK)
6.0 A (72 W) (BDE2, BDE7, BDEA, BDEE,
BDEJ)
