2020 YAMAHA FJR1300AE Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-18
6
3. Caso o óleo se encontre abaixo da
borda do orifício de enchimento, adi-
cione óleo suficiente do tipo recomen-
dado para corrigir o nível.
4. Verifique se existem danos na anilha e, se necessário, substitua-a.
5. Instale a cavilha de enchimento de
óleo da engrenagem final e a respetiva
anilha e, depois, aperte a cavilha em
conformidade com o binário especifi-
cado.
Mu dança do óleo da engrenagem final
1. Coloque o veículo numa superfície ni- velada.
2. Coloque um tabuleiro de recolha do óleo por baixo da caixa de engrena-
gem final para recolher o óleo usado.
3. Retire a cavilha de enchimento de óleo da engrenagem final e a cavilha
de drenagem da engrenagem final,
bem como as respetivas anilhas, para
drenar o óleo da caixa de engrenagem
final. 4. Instale a cavilha de drenagem da en-
grenagem final e a respetiva nova ani-
lha e, depois, aperte a cavilha em
conformidade com o binário especifi-
cado.
5. Reabasteça com o óleo da engrena- gem final recomendado até à borda
do orifício de enchimento.
6. Verifique se existem danos na anilha da cavilha de enchimento de óleo e,
caso necessário, substitua-a.
7. Instale a cavilha de enchimento de
óleo e a respetiva anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
1. Cavilha de enchimento do óleo da engrena-gem final
2. Anilha
3. Corrija o nível do óleo
Binário de aperto:
Cavilha de enchimento de óleo da
engrenagem final: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
1. Cavilha de enchimento do óleo da engrena-
gem final
2. Anilha
3. Cavilha de drenagem do óleo da engrena- gem final
Binário d e aperto:
Cavilha de drenagem do óleo da
engrenagem final: 23 N·m (2.3 kgf·m, 17 lb·ft)
Óleo da engrenagem final recomen-
d ad o:
Óleo da engrenagem da transmis-
são do eixo SAE 80W-90 API GL-5
genuínos da Yamaha
Quanti dad e de óleo:
0.20 L (0.21 US qt, 0.18 Imp.qt)
1
2
32
UB96P2P0.book Page 18 Friday, September 6, 2019 4:02 PM

Manutenção periódica e ajustes
6-19
6
8. Verifique se existem fugas de óleo na
caixa de engrenagem final. Se existi-
rem, procure a causa.
PAUS1203
Refrigerante
O nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.
NOTA
Se não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU54164Verificação do nível de líqui do refrige-
rante
1. Aguarde que o motor arrefeça. O nível de líquido refrigerante varia consoante
a temperatura do motor.
2. Coloque o veículo no descanso cen- tral.
3. Retire o painel esquerdo da entrada
de ar da carenagem. (Consulte a pági-
na 3-38.)
4. Verifique o reservatório de refrigeran-
te.
Binário
de aperto:
Cavilha de enchimento de óleo da
engrenagem final: 23 N·m (2.3 kgf·m, 17 lb·ft)
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quantid ad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 2.60 L (2.75 US qt, 2.29 Imp.qt)
UB96P2P0.book Page 19 Friday, September 6, 2019 4:02 PM

Manutenção periódica e ajustes
6-20
6
5. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa d o radia dor
enquanto o motor estiver quente.
[PWA15162]
6. Adicione refrigerante ou água destila-
da para fazer subir o refrigerante até à
marca de nível máximo, e instale a
tampa do reservatório de refrigerante.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso contrário o sistema d
e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será re duzi da.
[PCA10473]
7. Instale o painel.
PAU33032Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382]
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
2
1 3
1
UB96P2P0.book Page 20 Friday, September 6, 2019 4:02 PM

Manutenção periódica e ajustes
6-21
6
PAU72990
Limpeza do elemento do filtro d e
ar
O elemento do filtro de ar deve ser limpo ou
substituído nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica. Limpe ou, se necessário, substitua o
elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire o painel B. (Consulte a página 6-9.)
2. Remova a blindagem da entrada de ar
retirando o parafuso e os fixadores rá-
pidos (tipo parafuso).
3. Retire a tampa da caixa do filtro de ar, retirando os respetivos parafusos.
4. Puxe o elemento do filtro de ar para fora. 5. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.
6. Introduza o elemento do filtro de ar na respetiva caixa. PRECAUÇÃO: Certi-
fique-se de que o elemento do filtro
d e ar está d evidamente fixo na cai-
xa do filtro de ar. O motor nunca
d eve ser colocad o em funciona-
mento sem o elemento do filtro de
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
7. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
PRECAUÇÃO: Certifique-se d e que
o tubo d e descarga do depósito de
combustível não está trilha do.
[PCA23280]
1. Blindagem da entrada de ar
2. Fixador rápido (tipo parafuso)
3. Parafuso
1. Tampa da caixa do filtro de ar
2. Parafuso
1
3
2
2
2 1
1. Elemento do filtro de ar
1
UB96P2P0.book Page 21 Friday, September 6, 2019 4:02 PM

Manutenção periódica e ajustes
6-22
6
8. Instale a blindagem da entrada de ar,
instalando o parafuso e os fixadores
rápidos (tipo parafuso).
9. Instale o painel.
PAU44735
Verificação da veloci dad e de ra-
lenti do motor
Verifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
1. Tubo de descarga do depósito de combustí-
vel
1
Ve l o c i dad e de ralenti do motor:
1000–1100 rpm
UB96P2P0.book Page 22 Friday, September 6, 2019 4:02 PM

Manutenção periódica e ajustes
6-23
6
PAU21386
Verificação da folga d o punho do
acelera dor
Meça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21403
Folga das válvulas
As válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.
NOTA
Este serviço tem de ser realizado quando o
motor está frio.1. Folga do punho do acelerador
Folga do punho do acelerad or:
1.0–3.0 mm (0.04–0.12 in)
1
UB96P2P0.book Page 23 Friday, September 6, 2019 4:02 PM

Manutenção periódica e ajustes
6-24
6
PAU64412
Pneus
Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão d e ar dos pneus d eve ser
verificad a e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar d os pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
d o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente. Pressão
de ar d os pneus a frio:
1 pessoa:
Dianteiro:250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e i r o :
290 kPa (2.90 kgf/cm², 42 psi)
2 pessoas: Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e i r o : 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima: Veí cul o: 212 kg (467 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
1. Flanco do pneu
2. Profundidade do piso do pneu
UB96P2P0.book Page 24 Friday, September 6, 2019 4:02 PM

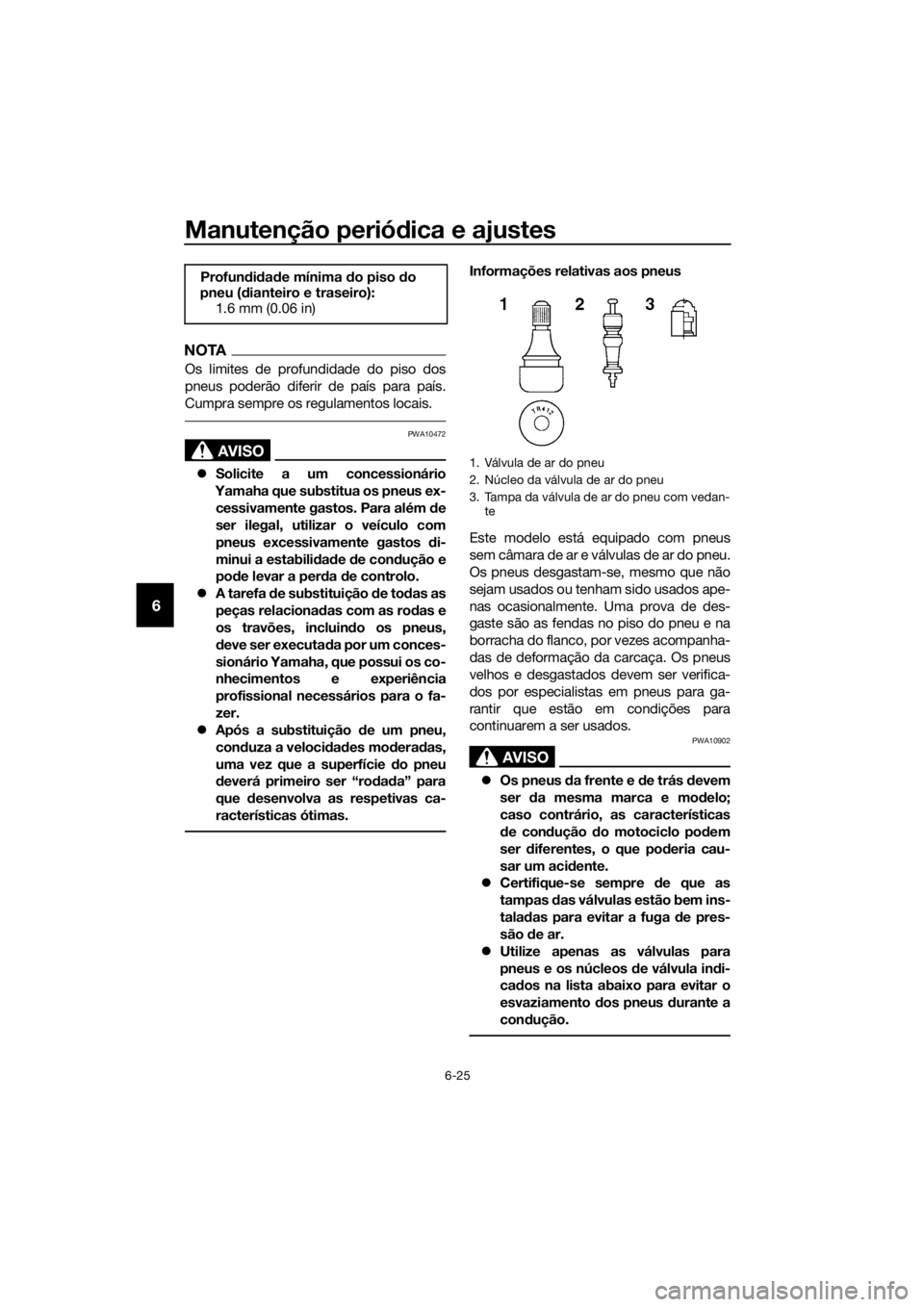

Manutenção periódica e ajustes
6-25
6
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos d i-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relacionad as com as rodas e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
 Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo po dem
ser diferentes, o que po deria cau-
sar um aci dente.
 Certifique-se sempre de que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
 Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
ca dos na lista abaixo para evitar o
esvaziamento dos pneus d urante a
con dução.
Profun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
UB96P2P0.book Page 25 Friday, September 6, 2019 4:02 PM
