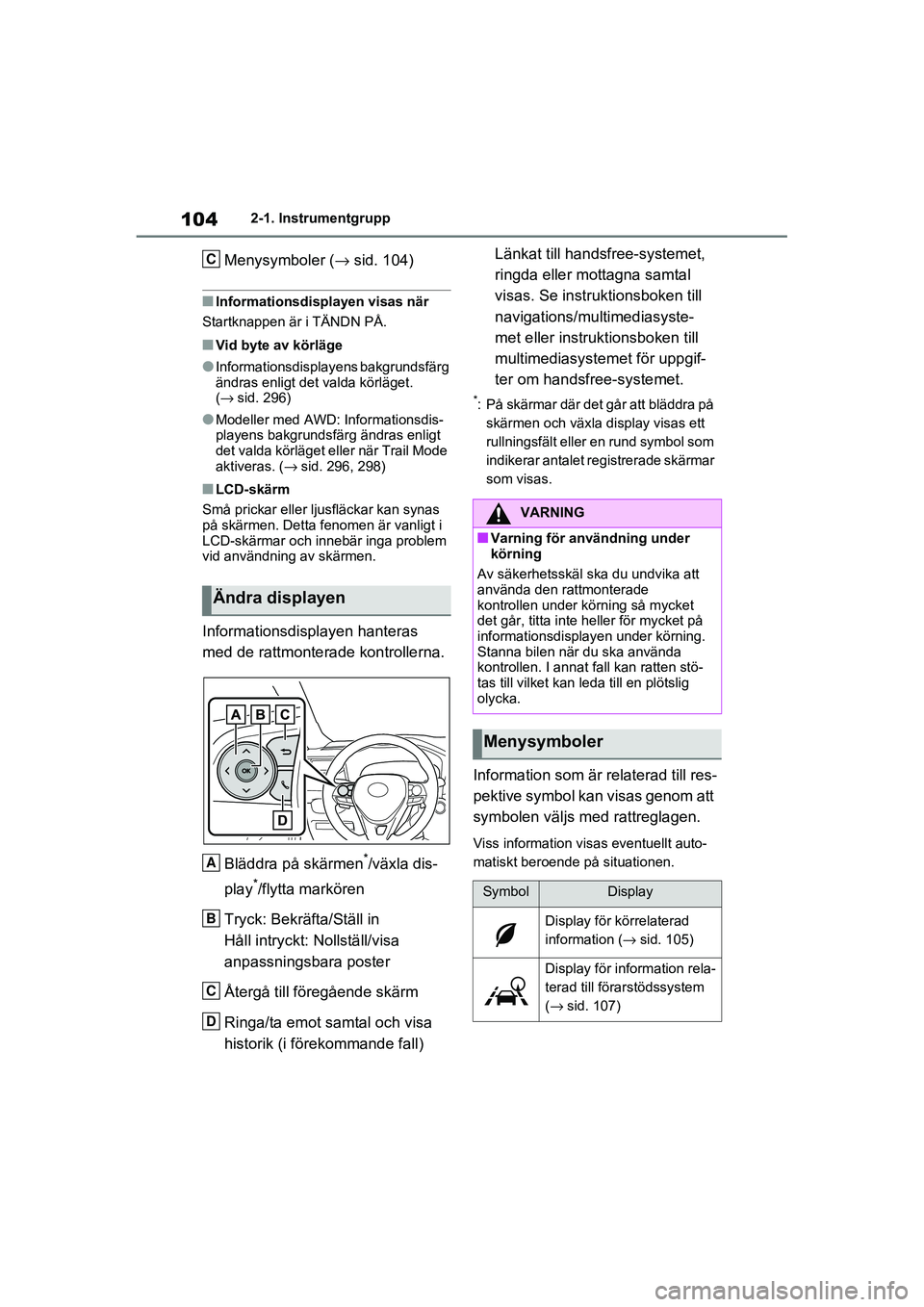

1042-1. Instrumentgrupp
OM42D32SE
Menysymboler (→sid. 104)
■Informationsdisplayen visas när
Startknappen är i TÄNDN PÅ.
■Vid byte av körläge
●Informationsdisplayens bakgrundsfärg
ändras enligt det valda körläget.
(→ sid. 296)
●Modeller med AWD: Informationsdis-
playens bakgrundsfärg ändras enligt
det valda körläget eller när Trail Mode
aktiveras. ( →sid. 296, 298)
■LCD-skärm
Små prickar eller lju sfläckar kan synas
på skärmen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Bläddra på skärmen
*/växla dis-
play
*/flytta markören
Tryck: Bekräfta/Ställ in
Håll intryckt: Nollställ/visa
anpassningsbara poster
Återgå till föregående skärm
Ringa/ta emot samtal och visa
historik (i förekommande fall) Länkat till hands
free-systemet,
ringda eller mottagna samtal
visas. Se instruktionsboken till
navigations/multimediasyste-
met eller instruktionsboken till
multimediasystemet för uppgif-
ter om handsfree-systemet.
*: På skärmar där det går att bläddra på skärmen och växla display visas ett
rullningsfält eller en rund symbol som
indikerar antalet registrerade skärmar
som visas.
Information som är relaterad till res-
pektive symbol kan visas genom att
symbolen väljs med rattreglagen.
Viss information visas eventuellt auto-
matiskt beroende på situationen.
Ändra displayen
C
A
B
C
D
9$51,1*
■Varning för användning under
körning
Av säkerhetsskäl ska du undvika att
använda den rattmonterade
kontrollen under körning så mycket
det går, titta inte h eller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda
kontrollen. I annat fa ll kan ratten stö-
tas till vilket kan leda till en plötslig
olycka.
Menysymboler
SymbolDisplay
Display för körrelaterad
information ( →sid. 105)
Display för information rela-
terad till förarstödssystem
(→ sid. 107)
OM42D32SE.book Page 104 Tuesday, September 22, 2020 10:04 AM

107
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
När bilen har börjat köras visas inte
Eco-resultatet förr
än hastigheten över-
skrider cirka 20 km/tim.
Eco-resultatet nollställs varje gång
bilen startar för att påbörja en ny
bedömning.
När hybridsystemet stängs av visas det
aktuella totala resultatet.
*
*
: Resultatet visas bara när ”Eco-res” väljs för ”Sammanfattning resa”.
(→ sid. 108)
■Körsträcka till tom tank
●Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verk liga körsträckan
skilja sig från den som visas.
●Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen. Stäng av motorn när du tan-
kar. Displayen uppdateras eventuellt
inte om bilen tank as utan att start-
knappen har tryckts till avstängt läge.
●När ”Tanka” visas är nivån för återstå-
ende bränsle låg och sträckan som
kan köras på återstående bränsle kan
inte beräknas.
Tanka omedelbart.
■ECO Accelerator G uidance/”Eco-
resultat” fungerar inte när
ECO Accelerator Guidance/”Eco-resul-
tat” fungerar inte i följande situationer:
●Hybridsystemsindikat orn är inte akti-
verad.
●Bilen körs medan den aktiva farthålla-
ren från 0 km/tim är aktiverad.
■Display för status i förarstöd-
system
Välj för att visa driftsstatus för föl-
jande system:
 LTA (Linjeavkännare)
*
( → sid. 235)
 Aktiv farthållare med radar från
0km/tim
* (→ sid. 248)
 Farthållare
* (→ sid. 260)
 Hastighetsbegränsare
*
( → sid. 263)
*: i förekommande fall
■Display länkad till navigations-
system (i förekommande fall)
Välj för att visa följande information
som är länkat till navigationssyste-
met.
 Ruttvägledning
 Visning av kompass
Välj för att kunna välja ljudkälla eller
spår på displayen.
■Körinformation
Två funktioner som väljs med
inställningen för Färdinformation
(snittfart, avstånd o ch total tid) kan
visas vertikalt.
Lågt
Högt
ResultatStapeldiagramDisplay för status i
förarstödsystem
Display länkad till ljudanlägg-
ningen (i förekommande fall)
Fordonsinformation, display
OM42D32SE.book Page 107 Tuesday, September 22, 2020 10:04 AM

111
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
tion genom att låta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan v
erkstad med motsva-
rande kvalifikationer och utrustning
registrera ID-koderna till en andra hjul-
sats. Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer för information om änd-
ring av den registrerade ID-koden.
■ Inställningar
 ”Språk”
Välj för att ändra språket på informa-
tionsdisplayen.
”Enheter”
Välj för att ändra måttenheter som
visas.
”Mätartyp” (7-tumsdisplay)
Välj för att ändra hastighetsmätardis-
playen.
 (EV, indikator) ( →sid. 71)
Välj för att aktivera/inaktivera EV-indika-
torn.
 (Inställning av körinforma-
tionsdisplayen)
Välj för att ställa in följande funktioner.
• ”Hybridsystem”
Välj för att aktivera/inaktivera ECO
Accelerator Guidance ( →sid. 105).
• ”Bränsleförbrukning”
Välj för att ändra displayen för bränsle-
förbrukning ( →sid. 105).
 (Ljudinställnin gar) (i förekom-
mande fall)
Välj för att aktivera /inaktivera skärmen
.
 (Inställning av fordonsinfor-
mationsdisplayen)
• ”Displayinnehåll”
Välj för att ställa in följande funktioner.
”Energimonitor”
Välj för att aktivera/inaktivera energi-
monitorn ( →sid. 113).
AWD (AWD-modeller):
Välj för att aktivera/inaktivera displayen
för AWD-systemet ( →sid. 108).
• ”Körinfotyp”
Välj för att ändra displayen för körinfo-
typ mellan resa och totalt. ( →sid. 107).
• ”Färdinformation”
Välj för att ställa in funktionerna på den
övre och undre sidan av körinforma-
tionsskärmen från dessa tre funktioner,
snittfart, avstånd och total tid.
 ”Trippsammanfattning”
Välj för att ställa in funktionerna som
ska visas när start knappen trycks till
avstängt läge,.
 ”Popup-meddelande” (i förekom-
mande fall)
Välj för att aktivera/inaktivera följande
popup-meddelanden som kan visas i
vissa situationer.
• Display för korsningsvägledning som
är länkat till navigationssystemet (i
förekommande fall)
• Visning av inkommande samtal i handsfree-systemet ( i förekommande
fall)
• Ljudanläggning (i förekommande fall)
• Ljudvolym (i förekommande fall)
• Röstkontroll (i förekommande fall)
 ”MID OFF”
Ett tom skärm visas
”Grundinställn.”
Välj för att kunna nollställa mätardis-
playernas inställningar.
OM42D32SE.book Page 111 Tuesday, September 22, 2020 10:04 AM

113
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
Ljudanläggningsskärm
(i förekommande fall)
Informationsdisplay
Rattmonterade reglage
(
→ sid. 104)
Energimonitorn k an användas till
att kontrollera status för bilkör-
ningen, hybridsystemets drift och
regenereringen av energi.
■Display
Informationsdisplay
Tryck på eller på rattregla- gen och välj , tryck sedan
på eller för att välja energi-
monitorn.
Ljudanläggningsskärm (utan
navigationsfunktion)
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info” på skärmen
”Meny”.
Om en annan skärm än ”Energimonitor”
visas ska du välja ”Energimonitor”.
Ljudanläggningsskärm (med
navigationsfunktion)
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info” på skärmen
”Meny”.
3 Tryck på ”ECO” på skärmen
”Information”.
Om en annan skärm än ”Energimonitor”
visas ska du välja ”Energimonitor”.
■Så här läser du displayen
Pilarna visas i en lighet med energi-
flödet. Om inger energiflöde före-
kommer visas inga pilar.
Pilarnas färg ändras enligt följande
Grön: När hybridbatteriet är regenere-
rat eller laddat.
Gul: När hybridbatteriet används.
Röd: När bensinmotorn används.
Energimonitor/
förbrukningsskärm
Du kan övervaka status för din
bil på informationsdisplayen
och ljudanläggningsskärmen
*
(i förekommande fall).
*: För navigationssys tem eller multi-
mediasystem
Systemkomponenter
Energimonitor
A
B
C
OM42D32SE.book Page 113 Tuesday, September 22, 2020 10:04 AM

1162-1. Instrumentgrupp
OM42D32SE
Bilden utgör endast exempel och kan
variera något från verkliga förhållan-
den.
Bästa registrerad bränsleför-
brukning
Senaste bränsleförbrukningen
Tidigare registrerad bränsleför-
brukning
• Utan navigationsfunktion:
Visar den dagliga genomsnittliga bräns-
leförbrukningen. (Is tället för datum
visas ”Trip 1” t .o.m. ”Trip 5”.)
• Med navigationsfunktion:
Visar den dagliga genomsnittliga bräns-
leförbrukningen.
Uppdatera data för senaste
bränsleförbrukning
Nollställa historik
Historiken för genomsnittlig bränsleför-
brukning delas in m ed olika färger på
tidigare genomsnitt och genomsnittlig
bränsleförbrukning sedan den senaste
uppdateringen. Använd den visade
genomsnittliga bränsleförbrukningen
som referens.
■Uppdatera historik
Uppdatera den senaste bränsleförbruk-
ningen genom att välja ”Uppdatera” för
att mäta den aktuella bränsleförbruk-
ningen igen.
■Nollställa data
Data för bränsleförbrukning kan tas bort
genom att trycka på ”Rensa”.
■Avstånd till tom tank
Visar det maximala uppskattade avstån-
det som kan köra s på återstående
bränsle i tanken.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning. Där-
för kan den verkliga kö rsträckan skilja
sig från den som visas.
A
B
C
D
E
OM42D32SE.book Page 116 Tuesday, September 22, 2020 10:04 AM

2444-5. Använda förarstödsystem
OM42D32SE
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
■Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom ,om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
●”Funktionsstörning i LTA Besök din
återförsäljare”
Systemet fungerar ev entuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
●”LTA Unavailable” (LTA är ej tillgänglig)
Systemet har tillfä lligt stängts av på
grund av funktionss törning i en annan
sensor än främre k ameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på L TA-systemet igen.
●”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområ-
det för LTA. Kör långsammare.
■Specialinställningar
Inställningar för funktionen kan ändras.
(→ sid. 110)
*: i förekommande fall
RSA
(Vägskyltsigenkänning)*
RSA-systemet känner av
specifika vägskyltar med front-
kameran och/eller navigations-
systemet (om uppgifter om
hastighetsbegränsning är till-
gänglig) för att tillhandahålla
information till föraren på dis-
playen.
Om systemet bedömer att
bilens hastighet är över hastig-
hetsgränsen, utför förbjudna
åtgärder etc, enligt detekterade
vägskyltar uppmärksammas
föraren med avis eringsdisplay
och aviseringssummer.
VARNING
■Innan du använder RSA
Förlita dig inte enbart på RSA-syste-
met. RSA är ett system som bistår
föraren med informa tion. Det ersätter
dock inte förarens egen syn och upp-
märksamhet. Kör alltid säkert genom
att noga uppmärksamma gällande
trafikbestämmelser.
OM42D32SE.book Page 244 Tuesday, September 22, 2020 10:04 AM

245
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
Om frontkameran känner av en
skylt och information om en skylt
finns i navigationssystemet så visas
skylten på informationsdisplayen.

Om förarstödsystemet informa-
tionsdisplay har valts kan upp till
3 skyltar visas. ( →sid. 105)
 Om en annan flik än information
för förarstödssystemet väljs
visas följande typer av vägskyl-
tar. ( →sid. 105)
• Fartbegränsning börjar/upphör
• Skyltar med hastighetsrelaterad infor-
mation (Motorväg, tättbebyggt
område, bostadsområde)
• Förbudsskylt upphör
• Skylt för förbjuden infart
* (när medde-
lande är nödvändigt)
• Hastighetsbegränsning med tilläggs- tavla (endast påfart)
*: Modeller med navigationssystem Om andra skyltar än hastighetsbegräns-
ningsskyltar känns av
visas de under en
överlappande stack under den aktuella
hastighetsbegr änsningsskylten.
Följande typer av vägskyltar, inklu-
sive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte upp-
fyller Wien-konventionen) eller en vägs-
kylt som nyligen lanserats känns
eventuellt inte av.
Vägskyltar för hastighetsbe-
gränsning
 Information om hastighetsbe-
gränsning
*
Indikering på informations-
display
Typer av vägskyltar i syste-
met
Hastighetsbegränsning bör-
jar/zon för max.fart börjar
Hastighetsbegränsning upp-
hör/zon för max.fart upphör
Motorvägspåfart
Motorvägsavfart
OM42D32SE.book Page 245 Tuesday, September 22, 2020 10:04 AM

2464-5. Använda förarstödsystem
OM42D32SE
*: Visas när en skylt känns av men ingen information om hastighetsbe-
gränsning för väg en finns i naviga-
tionssystemet
 Vägskyltar för omkörningsförbud
 Övriga vägskyltar
*: Modeller med navigationssystem
Hastighetsbegränsning med til-
läggstavla*1
*1: Visas samtidigt med hastighetsbe-
gränsningen
*2: Innehållet känns inte igen
*3: Om körriktningsvisare inte används vid byte av körfält visas inte marke-
ringen.
I följande situationer uppmärksam-
mas föraren av RSA-systemet.
Motortrafikled
Motortrafikled upphör
Tättbebyggt område
Tättbebyggt område upphör
Tättbebyggt område
Tättbebyggt område upphör
Gångfartsområde
Gångfartsområde upphör
Omkörning förbjuden börjar
Omkörning förbjuden upp-
hörFörbjuden infart*
Förbudet upphör
Stanna
Vått
Regn
Is
Tilläggsmarkering finns
*2
Avfart till höger*3
Avfart till vänster*3
Tid
Meddelandefunktion
OM42D32SE.book Page 246 Tuesday, September 22, 2020 10:04 AM
