2020 TOYOTA RAV4 sensor

399
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

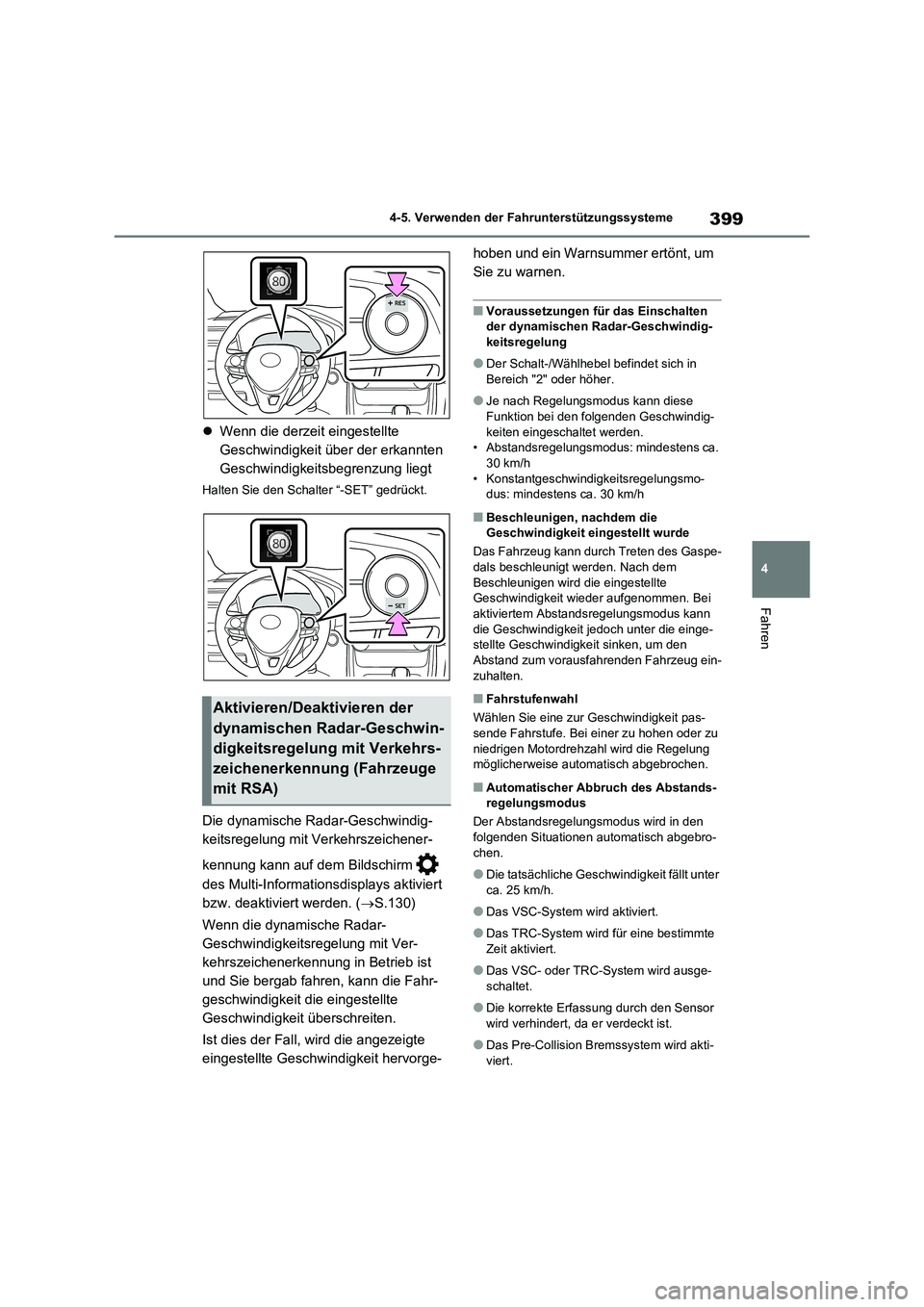

Wenn die derzeit eingestellte
Geschwindigkeit über der erkannten
Geschwindigkeitsbegrenzung liegt
Halten Sie den Schalter “-SET” gedrückt.
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrszeichener-
kennung kann auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. (S.130)
Wenn die dynamische Radar-
Geschwindigkeitsregelung mit Ver-
kehrszeichenerkennung in Betrieb ist
und Sie bergab fahren, kann die Fahr-
geschwindigkeit die eingestellte
Geschwindigkeit überschreiten.
Ist dies der Fall, wird die angezeigte
eingestellte Geschwindigkeit hervorge-hoben und ein Warnsummer ertönt, um
Sie zu warnen.
■Voraussetzungen für das Einschalten
der dynamischen Radar-Geschwindig-
keitsregelung
●Der Schalt-/Wählhebel befindet sich in
Bereich "2" oder höher.
●Je nach Regelungsmodus kann diese
Funktion bei den folgenden Geschwindig-
keiten eingeschaltet werden.
• Abstandsregelungsmodus: mindestens ca.
30 km/h
• Konstantgeschwindigkeitsregelungsmo-
dus: mindestens ca. 30 km/h
■Beschleunigen, nachdem die
Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspe-
dals beschleunigt werden. Nach dem
Beschleunigen wird die eingestellte
Geschwindigkeit wieder aufgenommen. Bei
aktiviertem Abstandsregelungsmodus kann
die Geschwindigkeit jedoch unter die einge-
stellte Geschwindigkeit sinken, um den
Abstand zum vorausfahrenden Fahrzeug ein-
zuhalten.
■Fahrstufenwahl
Wählen Sie eine zur Geschwindigkeit pas-
sende Fahrstufe. Bei einer zu hohen oder zu
niedrigen Motordrehzahl wird die Regelung
möglicherweise automatisch abgebrochen.
■Automatischer Abbruch des Abstands-
regelungsmodus
Der Abstandsregelungsmodus wird in den
folgenden Situationen automatisch abgebro-
chen.
●Die tatsächliche Geschwindigkeit fällt unter
ca. 25 km/h.
●Das VSC-System wird aktiviert.
●Das TRC-System wird für eine bestimmte
Zeit aktiviert.
●Das VSC- oder TRC-System wird ausge-
schaltet.
●Die korrekte Erfassung durch den Sensor
wird verhindert, da er verdeckt ist.
●Das Pre-Collision Bremssystem wird akti-
viert.
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
zeichenerkennung (Fahrzeuge
mit RSA)

4004-5. Verwenden der Fahrunterstützungssysteme

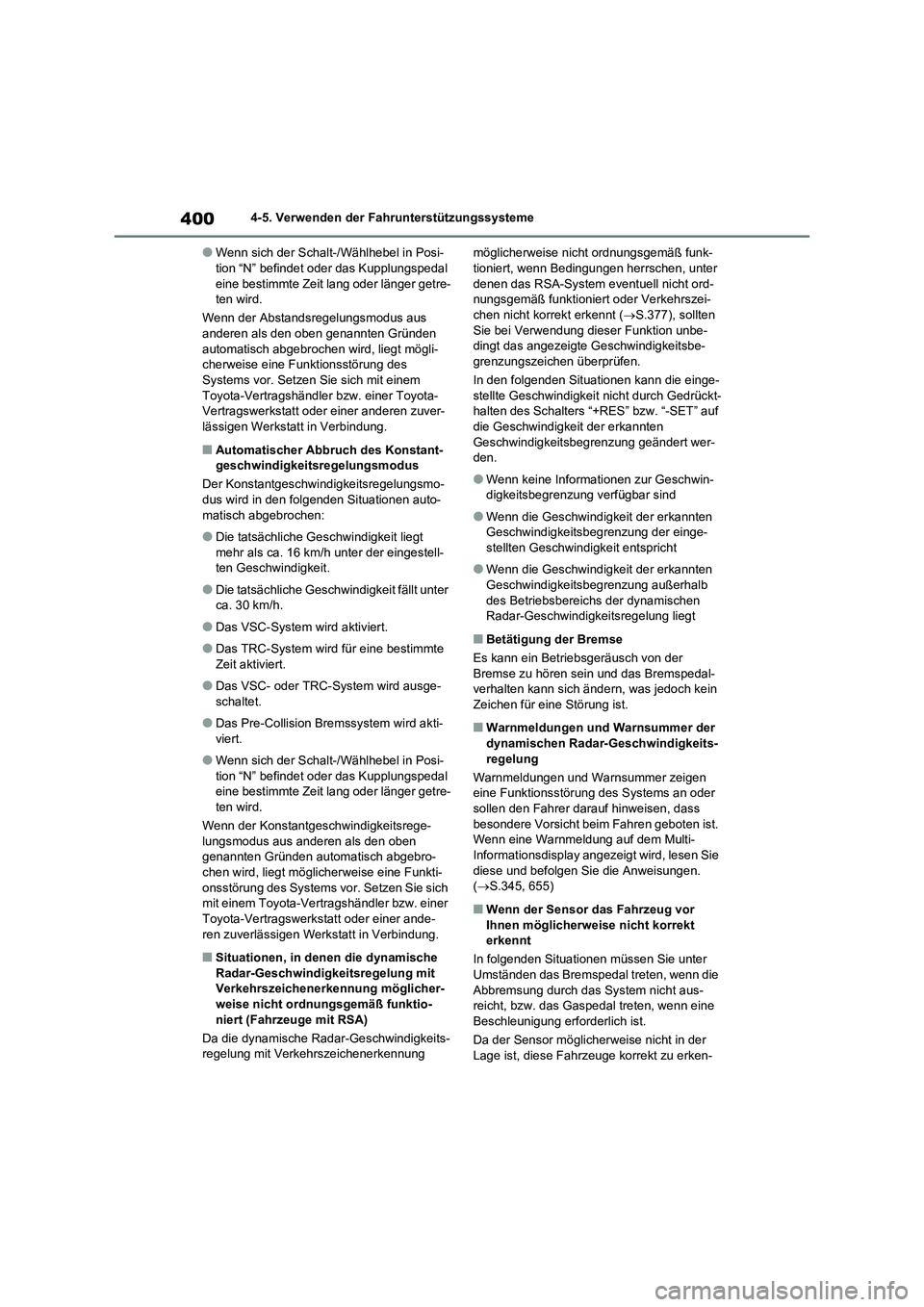

●Wenn sich der Schalt-/Wählhebel in Posi-
tion “N” befindet oder das Kupplungspedal
eine bestimmte Zeit lang oder länger getre-
ten wird.
Wenn der Abstandsregelungsmodus aus
anderen als den oben genannten Gründen
automatisch abgebrochen wird, liegt mögli-
cherweise eine Funktionsstörung des
Systems vor. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
■Automatischer Abbruch des Konstant-
geschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmo-
dus wird in den folgenden Situationen auto-
matisch abgebrochen:
●Die tatsächliche Geschwindigkeit liegt
mehr als ca. 16 km/h unter der eingestell-
ten Geschwindigkeit.
●Die tatsächliche Geschwindigkeit fällt unter
ca. 30 km/h.
●Das VSC-System wird aktiviert.
●Das TRC-System wird für eine bestimmte
Zeit aktiviert.
●Das VSC- oder TRC-System wird ausge-
schaltet.
●Das Pre-Collision Bremssystem wird akti-
viert.
●Wenn sich der Schalt-/Wählhebel in Posi-
tion “N” befindet oder das Kupplungspedal
eine bestimmte Zeit lang oder länger getre-
ten wird.
Wenn der Konstantgeschwindigkeitsrege-
lungsmodus aus anderen als den oben
genannten Gründen automatisch abgebro-
chen wird, liegt möglicherweise eine Funkti-
onsstörung des Systems vor. Setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
■Situationen, in denen die dynamische
Radar-Geschwindigkeitsregelung mit
Verkehrszeichenerkennung möglicher-
weise nicht ordnungsgemäß funktio-
niert (Fahrzeuge mit RSA)
Da die dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerkennung möglicherweise nicht ordnungsgemäß funk-
tioniert, wenn Bedingungen herrschen, unter
denen das RSA-System eventuell nicht ord-
nungsgemäß funktioniert oder Verkehrszei-
chen nicht korrekt erkennt (S.377), sollten
Sie bei Verwendung dieser Funktion unbe-
dingt das angezeigte Geschwindigkeitsbe-
grenzungszeichen überprüfen.
In den folgenden Situationen kann die einge-
stellte Geschwindigkeit nicht durch Gedrückt-
halten des Schalters “+RES” bzw. “-SET” auf
die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung geändert wer-
den.
●Wenn keine Informationen zur Geschwin-
digkeitsbegrenzung verfügbar sind
●Wenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung der einge-
stellten Geschwindigkeit entspricht
●Wenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung außerhalb
des Betriebsbereichs der dynamischen
Radar-Geschwindigkeitsregelung liegt
■Betätigung der Bremse
Es kann ein Betriebsgeräusch von der
Bremse zu hören sein und das Bremspedal-
verhalten kann sich ändern, was jedoch kein
Zeichen für eine Störung ist.
■Warnmeldungen und Warnsummer der
dynamischen Radar-Geschwindigkeits-
regelung
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht beim Fahren geboten ist.
Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, lesen Sie
diese und befolgen Sie die Anweisungen.
(S.345, 655)
■Wenn der Sensor das Fahrzeug vor
Ihnen möglicherweise nicht korrekt
erkennt
In folgenden Situationen müssen Sie unter
Umständen das Bremspedal treten, wenn die
Abbremsung durch das System nicht aus-
reicht, bzw. das Gaspedal treten, wenn eine
Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der
Lage ist, diese Fahrzeuge korrekt zu erken-

401
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

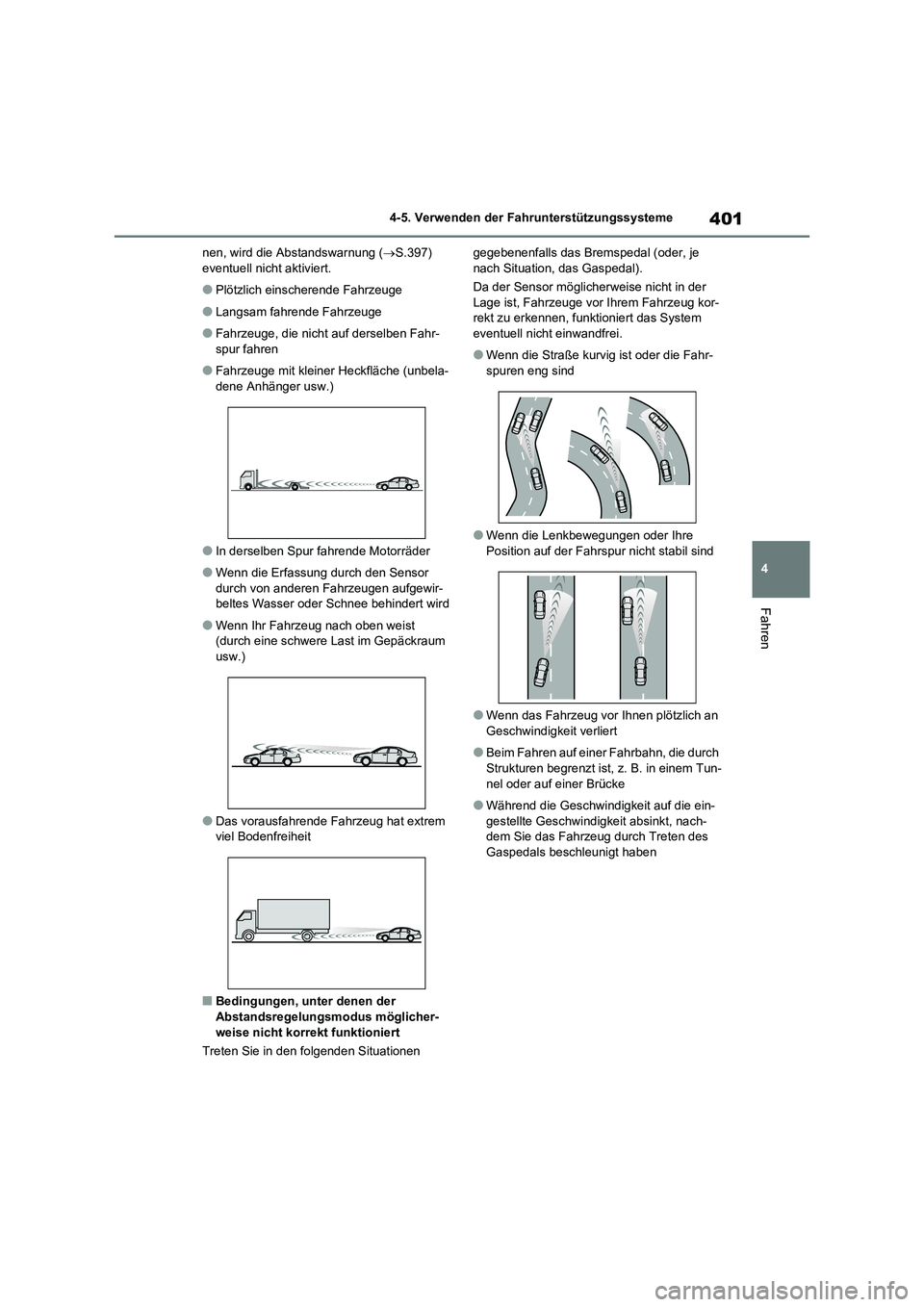

nen, wird die Abstandswarnung ( S.397) eventuell nicht aktiviert.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die nicht auf derselben Fahr-
spur fahren
●Fahrzeuge mit kleiner Heckfläche (unbela-
dene Anhänger usw.)
●In derselben Spur fahrende Motorräder
●Wenn die Erfassung durch den Sensor
durch von anderen Fahrzeugen aufgewir- beltes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch eine schwere Last im Gepäckraum
usw.)
●Das vorausfahrende Fahrzeug hat extrem
viel Bodenfreiheit
■Bedingungen, unter denen der
Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen
gegebenenfalls das Bremspedal (oder, je nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der
Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor-
rekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
●Wenn die Straße kurvig ist oder die Fahr-spuren eng sind
●Wenn die Lenkbewegungen oder Ihre
Position auf der Fahrspur nicht stabil sind
●Wenn das Fahrzeug vor Ihnen plötzlich an
Geschwindigkeit verliert
●Beim Fahren auf einer Fahrbahn, die durch
Strukturen begrenzt ist, z. B. in einem Tun- nel oder auf einer Brücke
●Während die Geschwindi gkeit auf die ein- gestellte Geschwindigkeit absinkt, nach-
dem Sie das Fahrzeug durch Treten des
Gaspedals beschleunigt haben

407
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

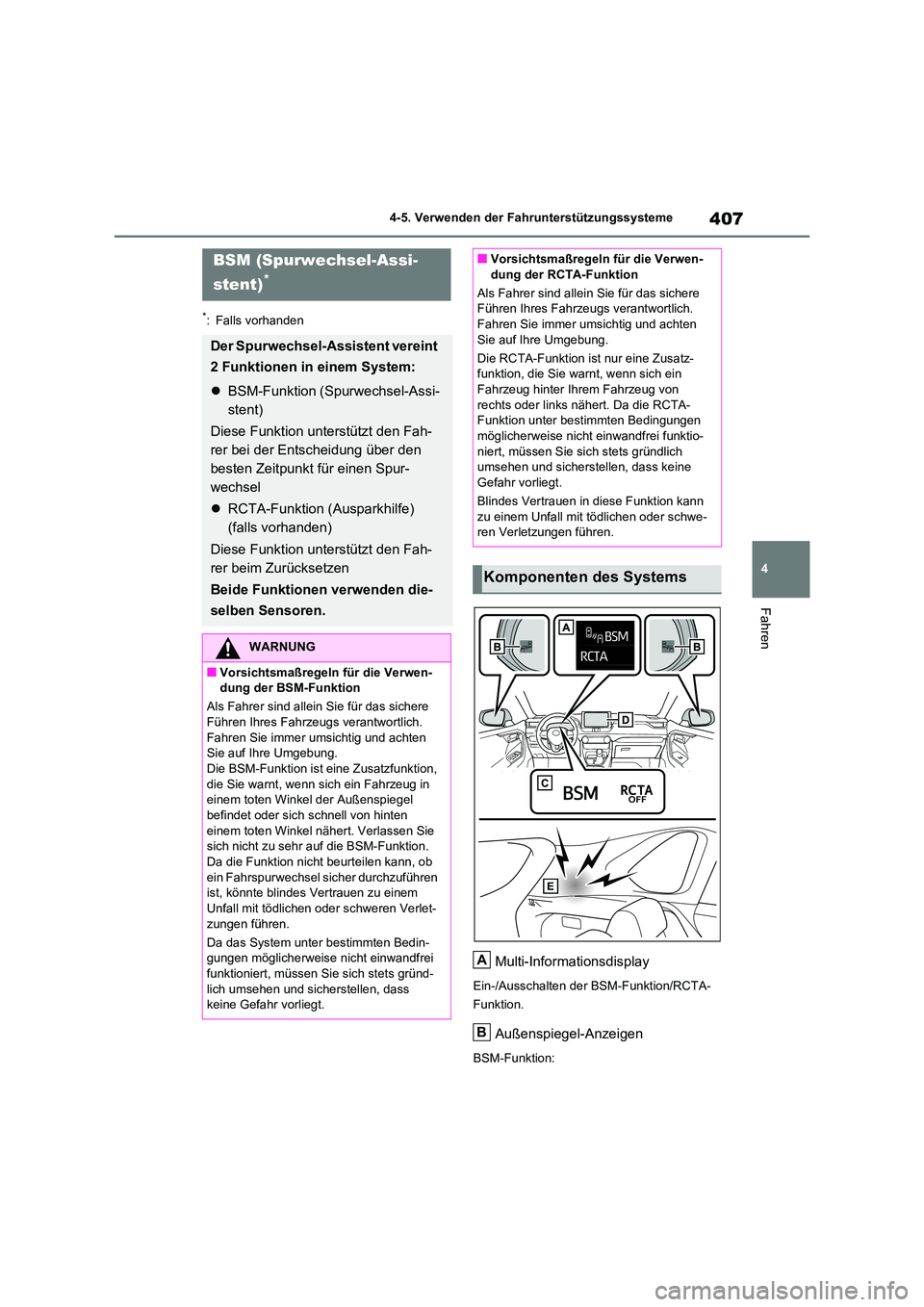

*: Falls vorhanden
Multi-Informationsdisplay
Ein-/Ausschalten der BSM-Funktion/RCTA-
Funktion.
Außenspiegel-Anzeigen
BSM-Funktion:
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent vereint
2 Funktionen in einem System:
 BSM-Funktion (Spurwechsel-Assi-
stent)
Diese Funktion unterstützt den Fah-
rer bei der Entscheidung über den
besten Zeitpunkt für einen Spur-
wechsel
 RCTA-Funktion (Ausparkhilfe)
(falls vorhanden)
Diese Funktion unterstützt den Fah-
rer beim Zurücksetzen
Beide Funktionen verwenden die-
selben Sensoren.
WARNUNG
■Vorsichtsmaßregeln für die Verwen- dung der BSM-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die BSM-Funktion ist eine Zusatzfunktion,
die Sie warnt, wenn sich ein Fahrzeug in einem toten Winkel der Außenspiegel
befindet oder sich schnell von hinten
einem toten Winkel nähert. Verlassen Sie sich nicht zu sehr auf die BSM-Funktion.
Da die Funktion nicht beurteilen kann, ob
ein Fahrspurwechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem
Unfall mit tödlichen oder schweren Verlet-
zungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei
funktioniert, müssen Sie sich stets gründ-
lich umsehen und si cherstellen, dass keine Gefahr vorliegt.
■Vorsichtsmaßregeln für die Verwen-
dung der RCTA-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten
Sie auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine Zusatz-
funktion, die Sie warnt, wenn sich ein Fahrzeug hinter Ihrem Fahrzeug von
rechts oder links nähert. Da die RCTA-
Funktion unter bestimmten Bedingungen
möglicherweise nicht einwandfrei funktio- niert, müssen Sie si ch stets gründlich
umsehen und sicherstellen, dass keine
Gefahr vorliegt.
Blindes Vertrauen in diese Funktion kann zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen führen.
Komponenten des Systems
A
B

4084-5. Verwenden der Fahrunterstützungssysteme

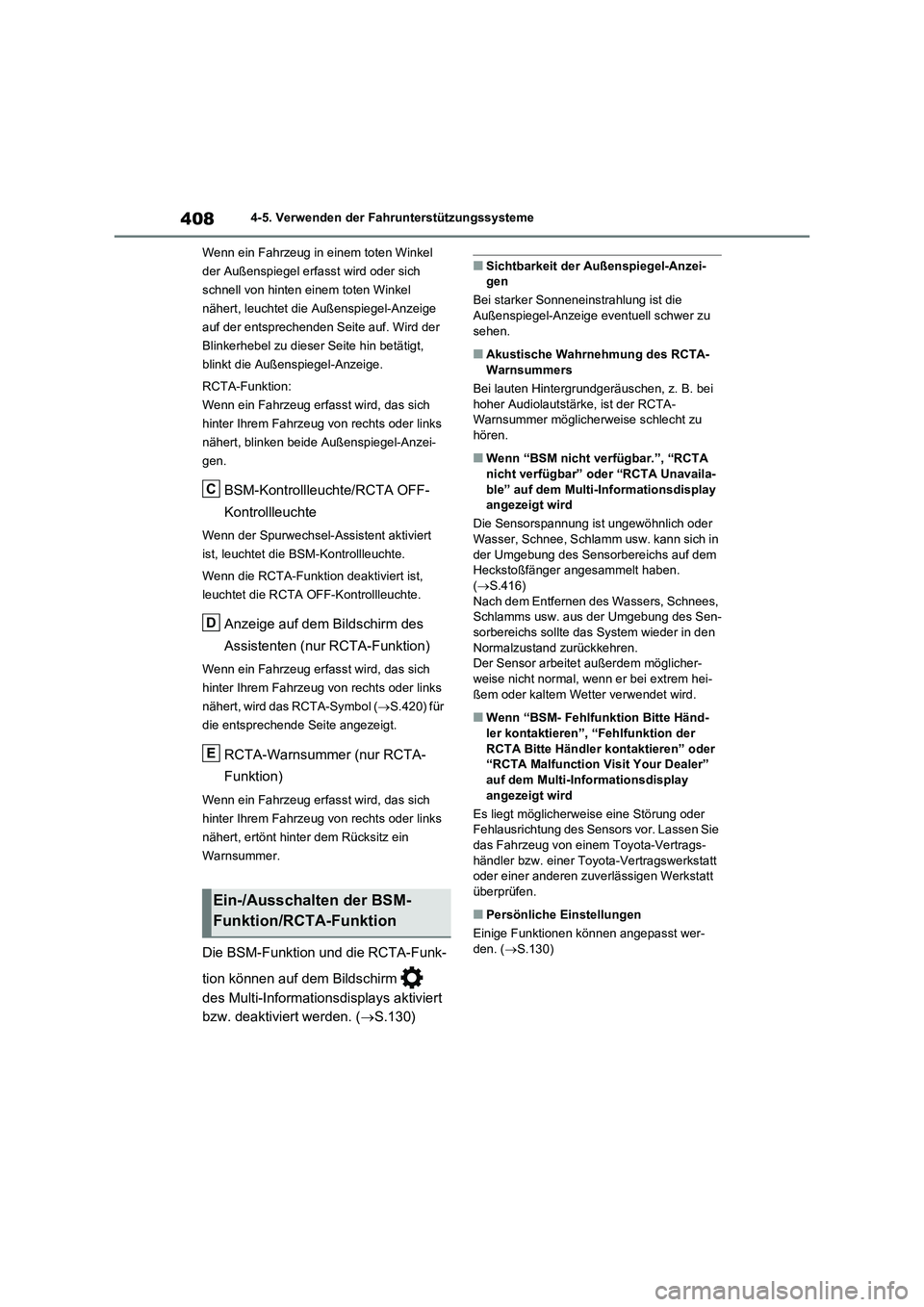

Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel erfasst wird oder sich
schnell von hinten einem toten Winkel
nähert, leuchtet die Außenspiegel-Anzeige
auf der entsprechenden Seite auf. Wird der
Blinkerhebel zu dieser Seite hin betätigt,
blinkt die Außenspiegel-Anzeige.
RCTA-Funktion:
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegel-Anzei-
gen.
BSM-Kontrollleuchte/RCTA OFF-
Kontrollleuchte
Wenn der Spurwechsel-Assistent aktiviert
ist, leuchtet die BSM-Kontrollleuchte.
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte.
Anzeige auf dem Bildschirm des
Assistenten (nur RCTA-Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, wird das RCTA-Symbol (S.420) für
die entsprechende Seite angezeigt.
RCTA-Warnsummer (nur RCTA-
Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, ertönt hinter dem Rücksitz ein
Warnsummer.
Die BSM-Funktion und die RCTA-Funk-
tion können auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. (S.130)
■Sichtbarkeit der Außenspiegel-Anzei-
gen
Bei starker Sonneneinstrahlung ist die
Außenspiegel-Anzeige eventuell schwer zu
sehen.
■Akustische Wahrnehmung des RCTA-
Warnsummers
Bei lauten Hintergrundgeräuschen, z. B. bei
hoher Audiolautstärke, ist der RCTA-
Warnsummer möglicherweise schlecht zu
hören.
■Wenn “BSM nicht verfügbar.”, “RCTA
nicht verfügbar” oder “RCTA Unavaila-
ble” auf dem Multi-Informationsdisplay
angezeigt wird
Die Sensorspannung ist ungewöhnlich oder
Wasser, Schnee, Schlamm usw. kann sich in
der Umgebung des Sensorbereichs auf dem
Heckstoßfänger angesammelt haben.
(S.416)
Nach dem Entfernen des Wassers, Schnees,
Schlamms usw. aus der Umgebung des Sen-
sorbereichs sollte das System wieder in den
Normalzustand zurückkehren.
Der Sensor arbeitet außerdem möglicher-
weise nicht normal, wenn er bei extrem hei-
ßem oder kaltem Wetter verwendet wird.
■Wenn “BSM- Fehlfunktion Bitte Händ-
ler kontaktieren”, “Fehlfunktion der
RCTA Bitte Händler kontaktieren” oder
“RCTA Malfunction Visit Your Dealer”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Störung oder
Fehlausrichtung des Sensors vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (S.130)Ein-/Ausschalten der BSM-
Funktion/RCTA-Funktion
C
D
E

4164-5. Verwenden der Fahrunterstützungssysteme

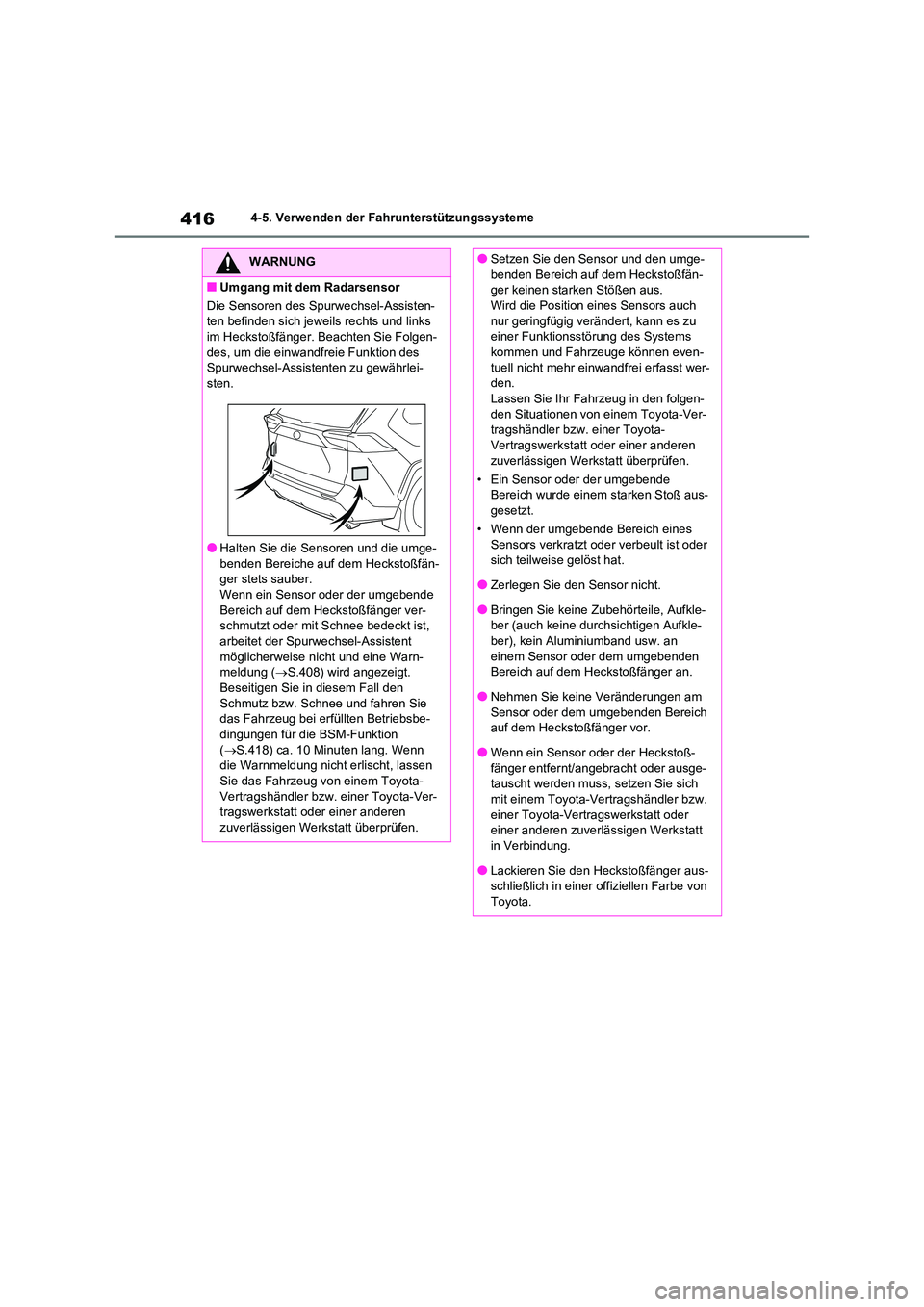

WARNUNG
■Umgang mit dem Radarsensor
Die Sensoren des Spurwechsel-Assisten-
ten befinden sich jeweils rechts und links
im Heckstoßfänger. Beachten Sie Folgen- des, um die einwandfreie Funktion des
Spurwechsel-Assistenten zu gewährlei-
sten.
●Halten Sie die Sensoren und die umge-
benden Bereiche auf dem Heckstoßfän- ger stets sauber.
Wenn ein Sensor oder der umgebende
Bereich auf dem Heckstoßfänger ver- schmutzt oder mit Schnee bedeckt ist,
arbeitet der Spurwechsel-Assistent
möglicherweise nicht und eine Warn- meldung ( S.408) wird angezeigt.
Beseitigen Sie in diesem Fall den
Schmutz bzw. Schnee und fahren Sie das Fahrzeug bei erfüllten Betriebsbe-
dingungen für die BSM-Funktion
( S.418) ca. 10 Minuten lang. Wenn
die Warnmeldung nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
●Setzen Sie den Sensor und den umge-
benden Bereich auf dem Heckstoßfän-
ger keinen starken Stößen aus. Wird die Position eines Sensors auch
nur geringfügig verändert, kann es zu
einer Funktionsstörung des Systems kommen und Fahrzeuge können even-
tuell nicht mehr einwandfrei erfasst wer-
den. Lassen Sie Ihr Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
• Ein Sensor oder der umgebende
Bereich wurde einem starken Stoß aus-
gesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
sich teilweise gelöst hat.
●Zerlegen Sie den Sensor nicht.
●Bringen Sie keine Zubehörteile, Aufkle-
ber (auch keine durchsichtigen Aufkle-
ber), kein Aluminiumband usw. an einem Sensor oder dem umgebenden
Bereich auf dem Heckstoßfänger an.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich
auf dem Heckstoßfänger vor.
●Wenn ein Sensor oder der Heckstoß- fänger entfernt/angebracht oder ausge-
tauscht werden muss, setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
in Verbindung.
●Lackieren Sie den Heckstoßfänger aus-
schließlich in einer offiziellen Farbe von
Toyota.

417
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Fahrzeuge, die vom Spurwechsel-
Assistenten erfasst werden kön-
nen
Außer bei Fahrzeugen mit einem
Modellcode*, der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Die BSM-Funktion nutzt Radarsenso-
ren zur Erfassung der nachfolgenden
Fahrzeuge in benachbarten Spuren
und weist Sie mit den Anzeigen auf den
Außenspiegeln auf diese Fahrzeuge
hin.
Fahrzeuge, die in Bereichen fahren,
die in den Außenspiegeln nicht zu
sehen sind (tote Winkel)
Sich schnell von hinten nähernde
Fahrzeuge, die in Bereichen fahren,
die in den Außenspiegeln nicht zu
sehen sind (tote Winkel)
Fahrzeuge mit einem Modellcode*,
der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Der Spurwechsel-Assistent verwendet
Radarsensoren zur Erfassung von
Fahrzeugen, die auf einer benachbar-
ten Spur in einem Bereich fahren, der
nicht im Außenspiegel zu sehen ist
(toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das
Vorhandensein dieser Fahrzeuge hin.
■Erfassungsbereiche der BSM-
Funktion
Außer bei Fahrzeugen mit einem
Modellcode*, der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Die Bereiche, in denen Fahrzeuge
erfasst werden können, sind nachste-
hend dargestellt.
Zu den Erfassungsbereichen gehören:
Spurwechsel-Assistent (BSM)
A
B

419
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

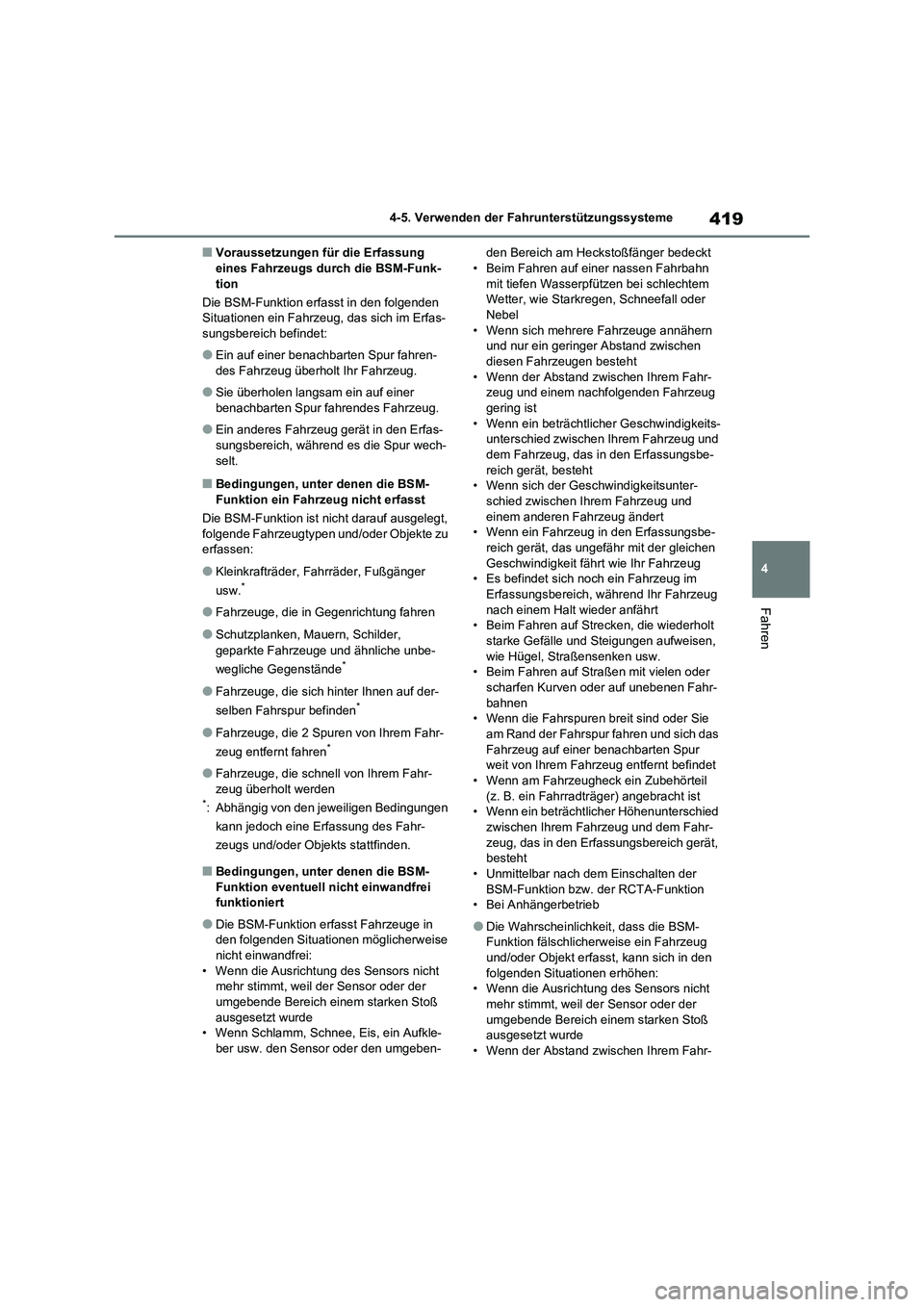

■Voraussetzungen für die Erfassung
eines Fahrzeugs durch die BSM-Funk-
tion
Die BSM-Funktion erfasst in den folgenden
Situationen ein Fahrzeug, das sich im Erfas-
sungsbereich befindet:
●Ein auf einer benachbarten Spur fahren-
des Fahrzeug überholt Ihr Fahrzeug.
●Sie überholen langsam ein auf einer
benachbarten Spur fahrendes Fahrzeug.
●Ein anderes Fahrzeug gerät in den Erfas-
sungsbereich, während es die Spur wech-
selt.
■Bedingungen, unter denen die BSM-
Funktion ein Fahrzeug nicht erfasst
Die BSM-Funktion ist nicht darauf ausgelegt,
folgende Fahrzeugtypen und/oder Objekte zu
erfassen:
●Kleinkrafträder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die in Gegenrichtung fahren
●Schutzplanken, Mauern, Schilder,
geparkte Fahrzeuge und ähnliche unbe-
wegliche Gegenstände
*
●Fahrzeuge, die sich hinter Ihnen auf der-
selben Fahrspur befinden*
●Fahrzeuge, die 2 Spuren von Ihrem Fahr-
zeug entfernt fahren*
●Fahrzeuge, die schnell von Ihrem Fahr-
zeug überholt werden
*: Abhängig von den jeweiligen Bedingungen
kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■Bedingungen, unter denen die BSM-
Funktion eventuell nicht einwandfrei
funktioniert
●Die BSM-Funktion erfasst Fahrzeuge in
den folgenden Situationen möglicherweise
nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht
mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß
ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. den Sensor oder den umgeben-den Bereich am Heckstoßfänger bedeckt
• Beim Fahren auf einer nassen Fahrbahn
mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schneefall oder
Nebel
• Wenn sich mehrere Fahrzeuge annähern
und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein beträchtlicher Geschwindigkeits-
unterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erfassungsbe-
reich gerät, besteht
• Wenn sich der Geschwindigkeitsunter-
schied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbe-
reich gerät, das ungefähr mit der gleichen
Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im
Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen,
wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit vielen oder
scharfen Kurven oder auf unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie
am Rand der Fahrspur fahren und sich das
Fahrzeug auf einer benachbarten Spur
weit von Ihrem Fahrzeug entfernt befindet
• Wenn am Fahrzeugheck ein Zubehörteil
(z. B. ein Fahrradträger) angebracht ist
• Wenn ein beträchtlicher Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erfassungsbereich gerät,
besteht
• Unmittelbar nach dem Einschalten der
BSM-Funktion bzw. der RCTA-Funktion
• Bei Anhängerbetrieb●Die Wahrscheinlichkeit, dass die BSM-
Funktion fälschlicherweise ein Fahrzeug
und/oder Objekt erfasst, kann sich in den
folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht
mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß
ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahr-
