2020 TOYOTA PROACE CITY VERSO Bruksanvisningar (in Swedish)

201
Om ett fel uppstår
8
WARNI NG
Försök aldrig att ladda ett batteri som har frusit - explosionsrisk!Om batteriet har frusit ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det. En kontroll kan bekräfta att inga invändiga komponenter har skadats och att höljet inte är sprucket vilket kan innebära risk för giftig och frätande syraläckage.

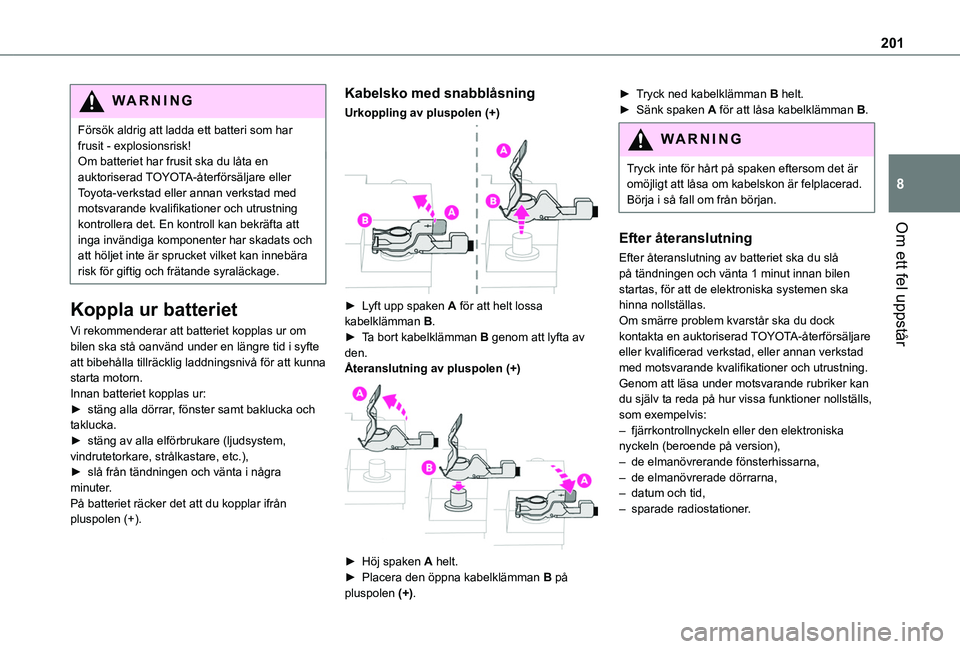

Koppla ur batteriet
Vi rekommenderar att batteriet kopplas ur om bilen ska stå oanvänd under en längre tid i syfte att bibehålla tillräcklig laddningsnivå för att kunna starta motorn.Innan batteriet kopplas ur:► stäng alla dörrar, fönster samt baklucka och taklucka.► stäng av alla elförbrukare (ljudsystem,
vindrutetorkare, strålkastare, etc.),► slå från tändningen och vänta i några minuter.På batteriet räcker det att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)

► Lyft upp spaken A för att helt lossa kabelklämman B.► Ta bort kabelklämman B genom att lyfta av den.Återanslutning av pluspolen (+)

► Höj spaken A helt.► Placera den öppna kabelklämman B på pluspolen (+).
► Tryck ned kabelklämman B helt.► Sänk spaken A för att låsa kabelklämman B.
WARNI NG
Tryck inte för hårt på spaken eftersom det är omöjligt att låsa om kabelskon är felplacerad. Börja i så fall om från början.
Efter återanslutning
Efter återanslutning av batteriet ska du slå på tändningen och vänta 1 minut innan bilen startas, för att de elektroniska systemen ska hinna nollställas.Om smärre problem kvarstår ska du dock kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Genom att läsa under motsvarande rubriker kan du själv ta reda på hur vissa funktioner nollställs, som exempelvis:– fjärrkontrollnyckeln eller den elektroniska nyckeln (beroende på version),– de elmanövrerande fönsterhissarna,– de elmanövrerade dörrarna,– datum och tid,– sparade radiostationer.

202
NOTIC E
Under sträckan som körs efter att motorn har startats för första gången är Stop & Start eventuellt inte i funktion.I så fall kommer funktionen inte att vara tillgänglig på nytt förrän bilen stått stilla kontinuerligt under en tid som beror på utetemperaturen och batteriets laddningsnivå (upp till cirka 8 timmar).

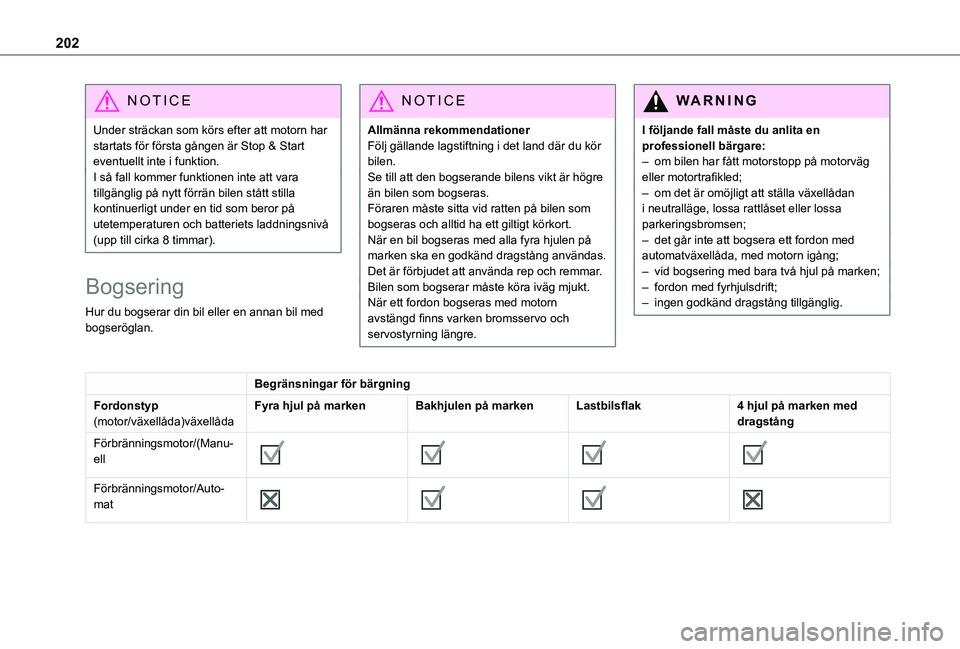

Bogsering
Hur du bogserar din bil eller en annan bil med bogseröglan.
NOTIC E
Allmänna rekommendationerFölj gällande lagstiftning i det land där du kör bilen.Se till att den bogserande bilens vikt är högre än bilen som bogseras.Föraren måste sitta vid ratten på bilen som bogseras och alltid ha ett giltigt körkort.När en bil bogseras med alla fyra hjulen på marken ska en godkänd dragstång användas. Det är förbjudet att använda rep och remmar.Bilen som bogserar måste köra iväg mjukt.När ett fordon bogseras med motorn avstängd finns varken bromsservo och servostyrning längre.
WARNI NG
I följande fall måste du anlita en professionell bärgare:– om bilen har fått motorstopp på motorväg eller motortrafikled;– om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;– det går inte att bogsera ett fordon med automatväxellåda, med motorn igång;– vid bogsering med bara två hjul på marken;– fordon med fyrhjulsdrift;– ingen godkänd dragstång tillgänglig.
Begränsningar för bärgning
Fordonstyp(motor/växellåda)växellådaFyra hjul på markenBakhjulen på markenLastbilsflak4 hjul på marken med dragstång
Förbränningsmotor/(Manu-
ell








Förbränningsmotor/Auto-mat

203
Om ett fel uppstår
8
NOTIC E
I händelse av fel i batteriet eller den elektriska parkeringsbromsen måste du kalla på en professionell bärgare med flakbärgare (ej manuell växellåda).
Åtkomst till öglan
NOTIC E
För ytterligare information om Verktygssats, se motsvarande avsnitt.
WARNI NG
Med manuell växellåda, för växelspaken till friläge.Med automatväxellåda, placera växelväljaren i läge N.Om den här instruktionen inte följs kan det leda till skador på bromssystemets komponenter och brist på bromsassistans när motorn startas om.

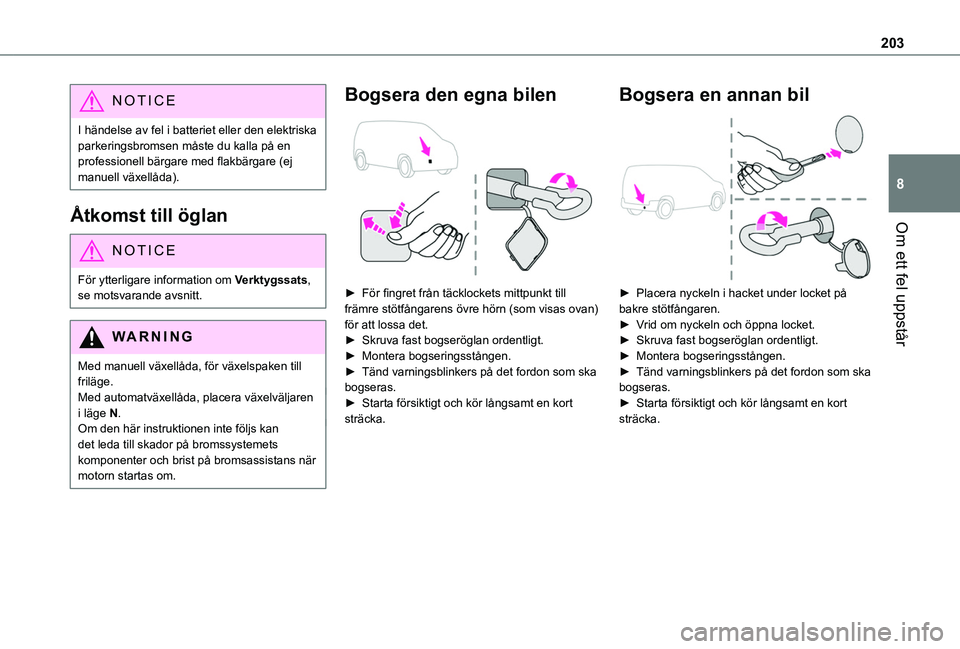

Bogsera den egna bilen

► För fingret från täcklockets mittpunkt till främre stötfångarens övre hörn (som visas ovan) för att lossa det.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.
Bogsera en annan bil

► Placera nyckeln i hacket under locket på bakre stötfångaren.► Vrid om nyckeln och öppna locket.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.

204

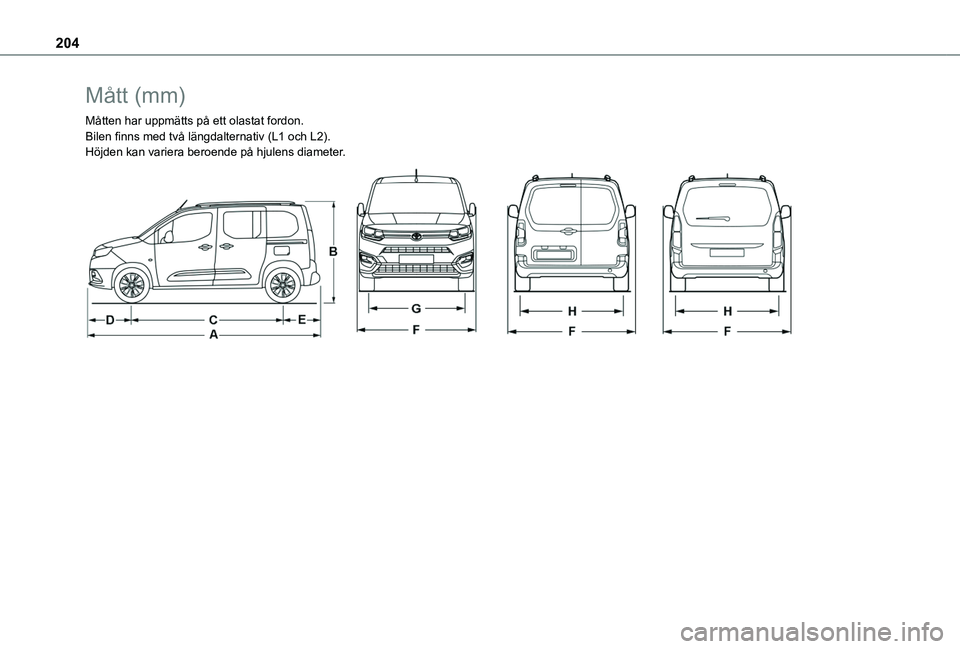

Mått (mm)
Måtten har uppmätts på ett olastat fordon.Bilen finns med två längdalternativ (L1 och L2).Höjden kan variera beroende på hjulens diameter.

205
Tekniska data
9

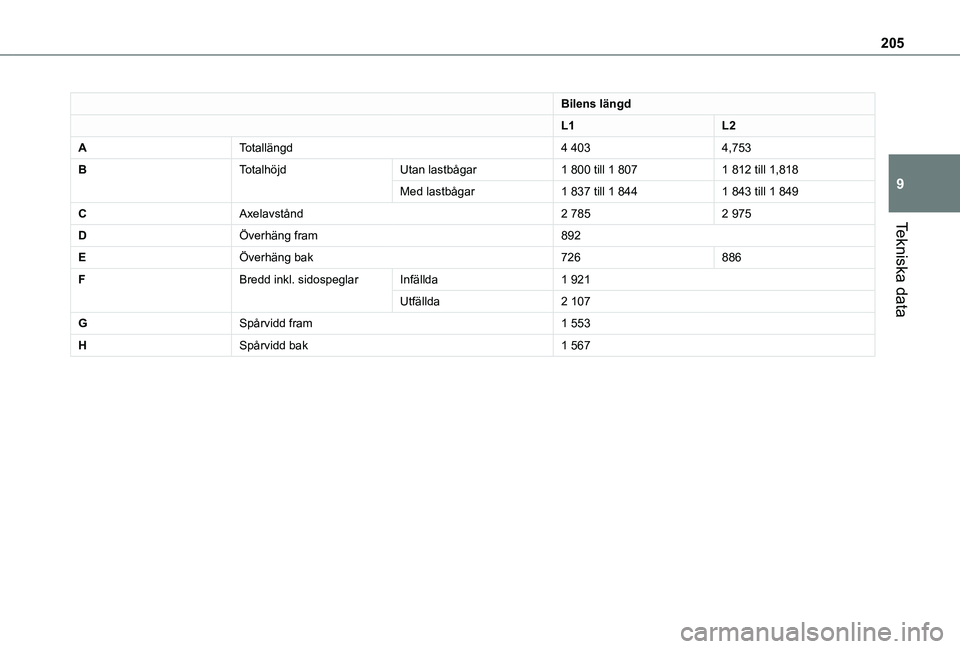

Bilens längd
L1L2
ATotallängd4 4034,753
BTotalhöjdUtan lastbågar1 800 till 1 8071 812 till 1,818
Med lastbågar1 837 till 1 8441 843 till 1 849
CAxelavstånd2 7852 975
DÖverhäng fram892
EÖverhäng bak726886
FBredd inkl. sidospeglarInfällda1 921
Utfällda2 107
GSpårvidd fram1 553
HSpårvidd bak1 567

206

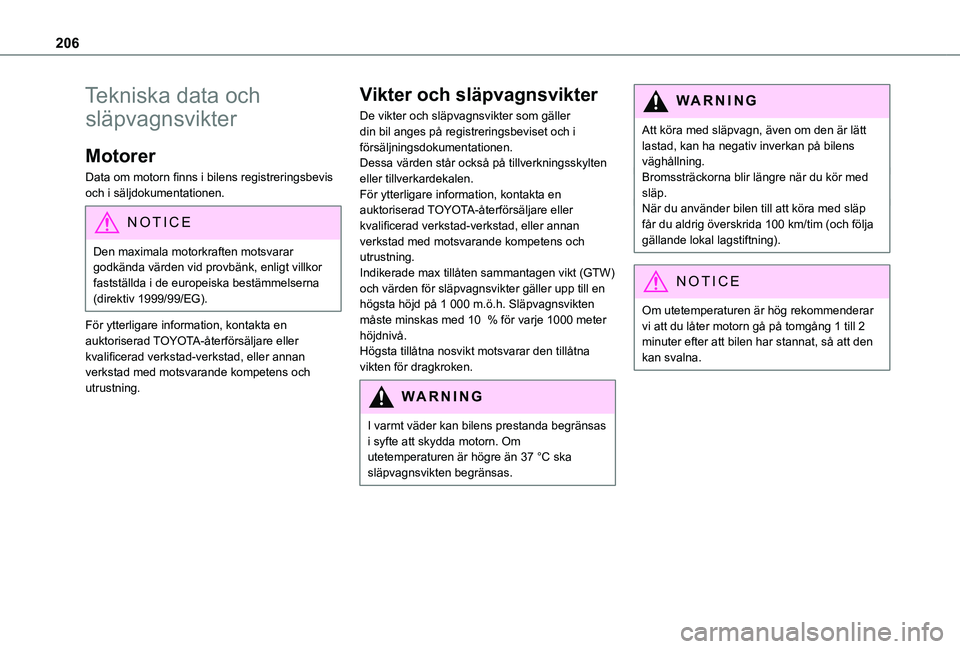

Tekniska data och
släpvagnsvikter
Motorer
Data om motorn finns i bilens registreringsbevis och i säljdokumentationen.
NOTIC E
Den maximala motorkraften motsvarar godkända värden vid provbänk, enligt villkor fastställda i de europeiska bestämmelserna (direktiv 1999/99/EG).
För ytterligare information, kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad-verkstad, eller annan verkstad med motsvarande kompetens och utrustning.
Vikter och släpvagnsvikter
De vikter och släpvagnsvikter som gäller din bil anges på registreringsbeviset och i försäljningsdokumentationen.Dessa värden står också på tillverkningsskylten eller tillverkardekalen.För ytterligare information, kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad-verkstad, eller annan verkstad med motsvarande kompetens och utrustning.Indikerade max tillåten sammantagen vikt (GTW) och värden för släpvagnsvikter gäller upp till en högsta höjd på 1 000 m.ö.h. Släpvagnsvikten måste minskas med 10 % för varje 1000 meter höjdnivå.Högsta tillåtna nosvikt motsvarar den tillåtna vikten för dragkroken.
WARNI NG
I varmt väder kan bilens prestanda begränsas i syfte att skydda motorn. Om utetemperaturen är högre än 37 °C ska släpvagnsvikten begränsas.
WARNI NG
Att köra med släpvagn, även om den är lätt lastad, kan ha negativ inverkan på bilens väghållning.Bromssträckorna blir längre när du kör med släp.När du använder bilen till att köra med släp får du aldrig överskrida 100 km/tim (och följa gällande lokal lagstiftning).
NOTIC E
Om utetemperaturen är hög rekommenderar vi att du låter motorn gå på tomgång 1 till 2 minuter efter att bilen har stannat, så att den kan svalna.

207
Tekniska data
9

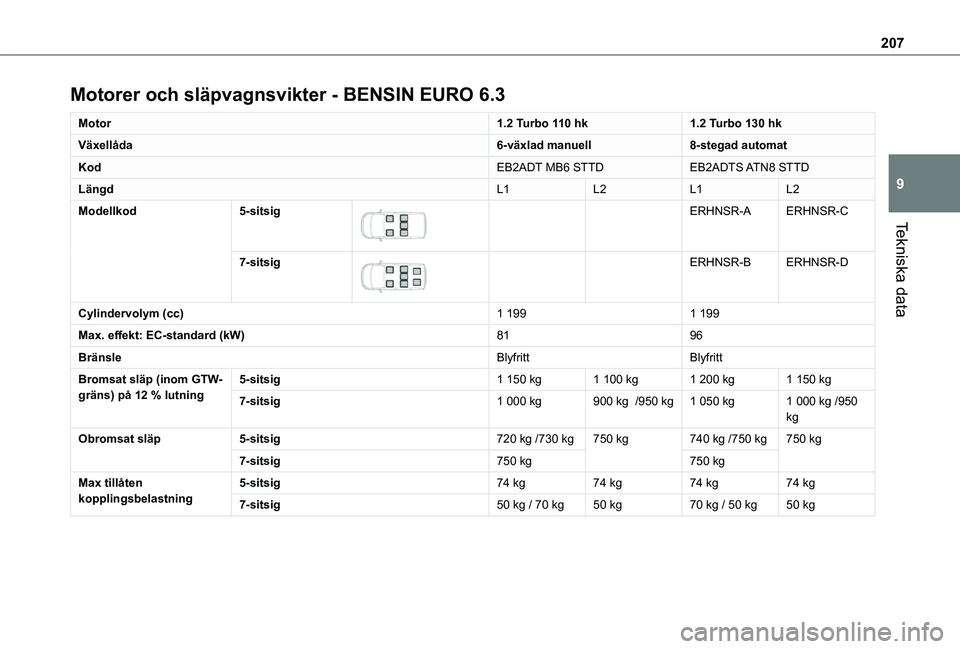

Motorer och släpvagnsvikter - BENSIN EURO 6.3
Motor1.2 Turbo 110 hk1.2 Turbo 130 hk
Växellåda6-växlad manuell8-stegad automat
KodEB2ADT MB6 STTDEB2ADTS ATN8 STTD
LängdL1L2L1L2
Modellkod5-sitsig

ERHNSR-AERHNSR-C
7-sitsig

ERHNSR-BERHNSR-D
Cylindervolym (cc)1 1991 199
Max. effekt: EC-standard (kW)8196
BränsleBlyfrittBlyfritt
Bromsat släp (inom GTW-gräns) på 12 % lutning5-sitsig1 150 kg1 100 kg1 200 kg1 150 kg
7-sitsig1 000 kg900 kg /950 kg1 050 kg1 000 kg /950 kg
Obromsat släp5-sitsig720 kg /730 kg750 kg740 kg /750 kg750 kg
7-sitsig750 kg750 kg
Max tillåten kopplingsbelastning5-sitsig74 kg74 kg74 kg74 kg
7-sitsig50 kg / 70 kg50 kg70 kg / 50 kg50 kg

208

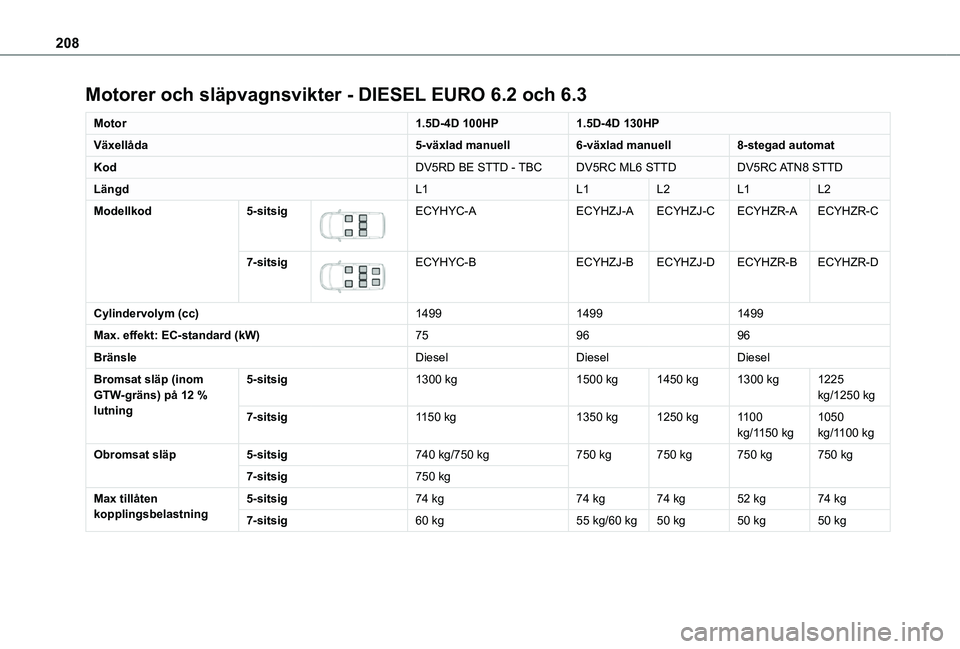

Motorer och släpvagnsvikter - DIESEL EURO 6.2 och 6.3
Motor1.5D-4D 100HP1.5D-4D 130HP
Växellåda5-växlad manuell6-växlad manuell8-stegad automat
KodDV5RD BE STTD - TBCDV5RC ML6 STTDDV5RC ATN8 STTD
LängdL1L1L2L1L2
Modellkod5-sitsig

ECYHYC-AECYHZJ-AECYHZJ-CECYHZR-AECYHZR-C
7-sitsig

ECYHYC-BECYHZJ-BECYHZJ-DECYHZR-BECYHZR-D
Cylindervolym (cc)149914991499
Max. effekt: EC-standard (kW)759696
BränsleDieselDieselDiesel
Bromsat släp (inom GTW-gräns) på 12 % lutning
5-sitsig1300 kg1500 kg1450 kg1300 kg1225 kg/1250 kg
7-sitsig1150 kg1350 kg1250 kg1100 kg/1150 kg1050 kg/1100 kg
Obromsat släp5-sitsig740 kg/750 kg750 kg750 kg750 kg750 kg
7-sitsig750 kg
Max tillåten kopplingsbelastning5-sitsig74 kg74 kg74 kg52 kg74 kg
7-sitsig60 kg 55 kg/60 kg50 kg50 kg50 kg
