2020 TOYOTA PROACE CITY VERSO Bruksanvisningar (in Swedish)

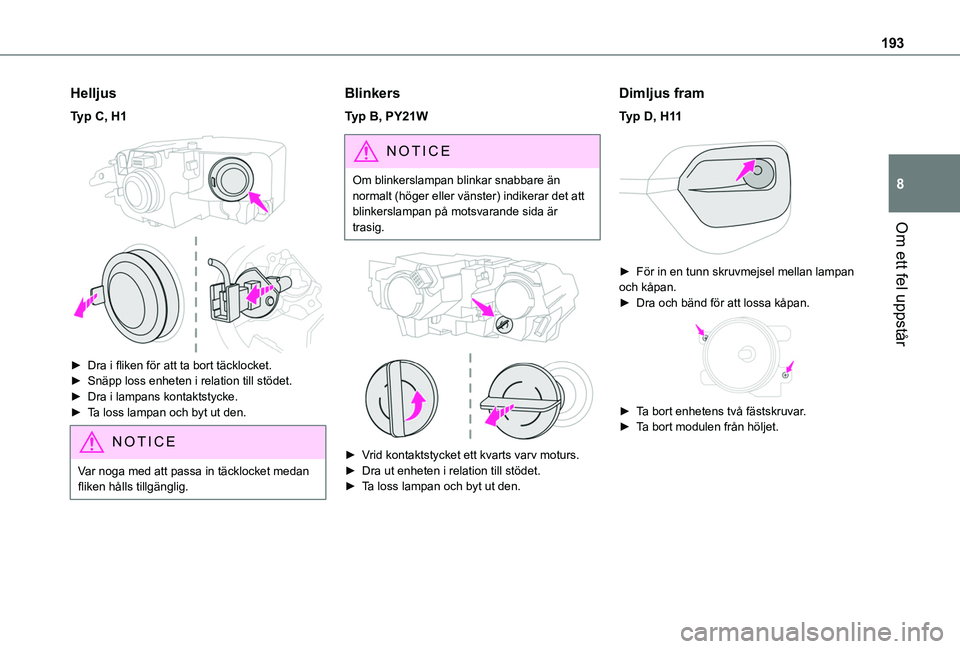

193
Om ett fel uppstår
8
Helljus
Typ C, H1

► Dra i fliken för att ta bort täcklocket.► Snäpp loss enheten i relation till stödet.► Dra i lampans kontaktstycke.► Ta loss lampan och byt ut den.
NOTIC E
Var noga med att passa in täcklocket medan fliken hålls tillgänglig.
Blinkers
Typ B, PY21W
NOTIC E
Om blinkerslampan blinkar snabbare än normalt (höger eller vänster) indikerar det att blinkerslampan på motsvarande sida är trasig.


► Vrid kontaktstycket ett kvarts varv moturs.► Dra ut enheten i relation till stödet.
► Ta loss lampan och byt ut den.
Dimljus fram
Typ D, H11

► För in en tunn skruvmejsel mellan lampan och kåpan.► Dra och bänd för att lossa kåpan.

► Ta bort enhetens två fästskruvar.► Ta bort modulen från höljet.

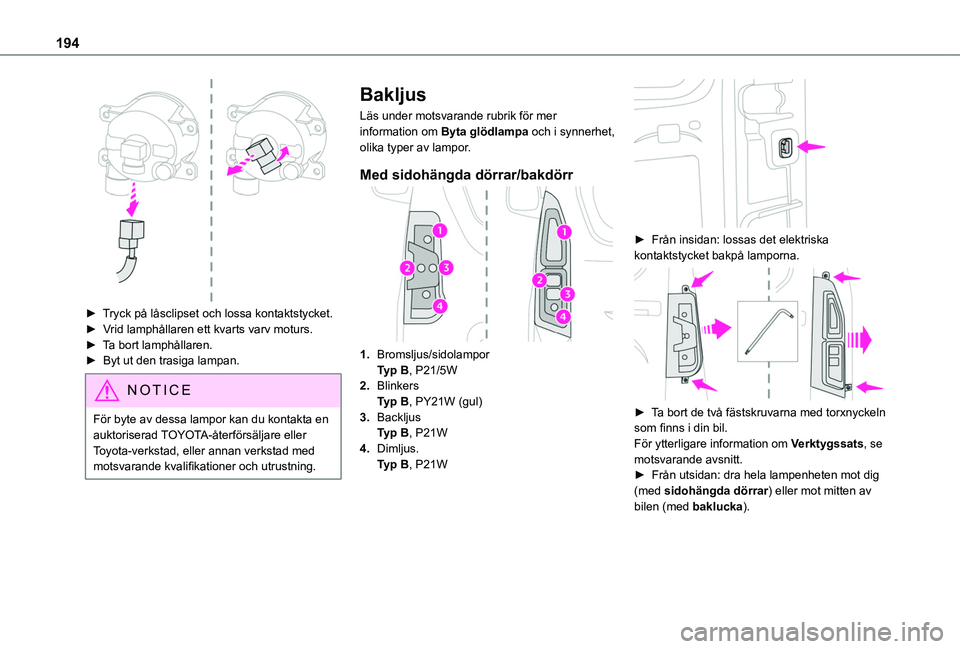

194

► Tryck på låsclipset och lossa kontaktstycket.► Vrid lamphållaren ett kvarts varv moturs.► Ta bort lamphållaren.► Byt ut den trasiga lampan.
NOTIC E
För byte av dessa lampor kan du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Bakljus
Läs under motsvarande rubrik för mer information om Byta glödlampa och i synnerhet, olika typer av lampor.
Med sidohängda dörrar/bakdörr
1.Bromsljus/sidolamporTyp B, P21/5W
2.BlinkersTyp B, PY21W (gul)
3.BackljusTyp B, P21W
4.Dimljus.Typ B, P21W

► Från insidan: lossas det elektriska kontaktstycket bakpå lamporna.

► Ta bort de två fästskruvarna med torxnyckeln som finns i din bil.För ytterligare information om Verktygssats, se motsvarande avsnitt.► Från utsidan: dra hela lampenheten mot dig (med sidohängda dörrar) eller mot mitten av bilen (med baklucka).

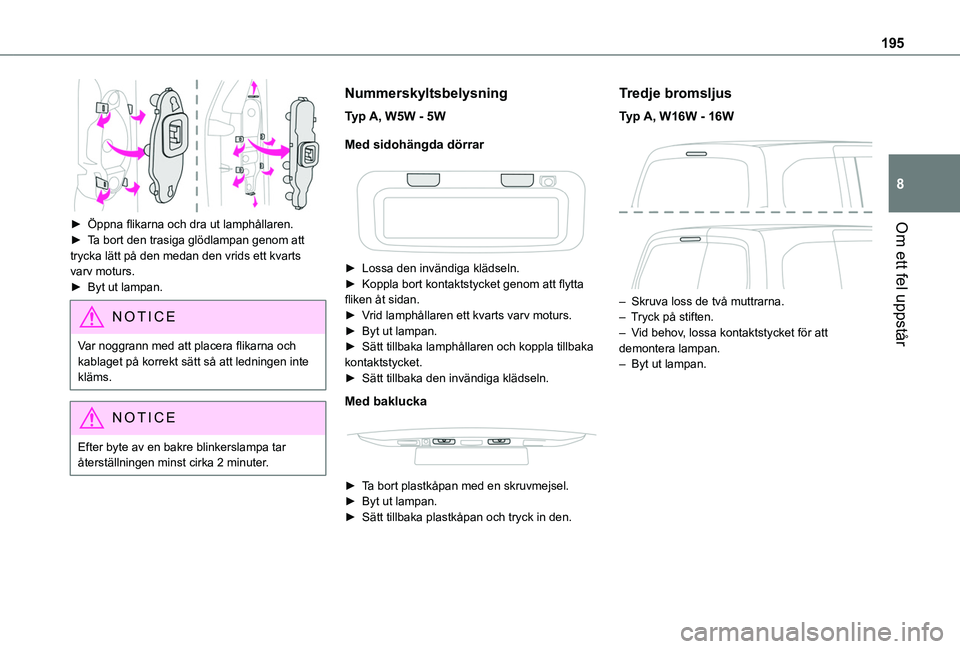

195
Om ett fel uppstår
8

► Öppna flikarna och dra ut lamphållaren.► Ta bort den trasiga glödlampan genom att trycka lätt på den medan den vrids ett kvarts varv moturs.► Byt ut lampan.
NOTIC E
Var noggrann med att placera flikarna och kablaget på korrekt sätt så att ledningen inte kläms.
NOTIC E
Efter byte av en bakre blinkerslampa tar återställningen minst cirka 2 minuter.
Nummerskyltsbelysning
Typ A, W5W - 5W
Med sidohängda dörrar


► Lossa den invändiga klädseln.► Koppla bort kontaktstycket genom att flytta fliken åt sidan. ► Vrid lamphållaren ett kvarts varv moturs.► Byt ut lampan.► Sätt tillbaka lamphållaren och koppla tillbaka kontaktstycket.► Sätt tillbaka den invändiga klädseln.
Med baklucka


► Ta bort plastkåpan med en skruvmejsel.► Byt ut lampan.► Sätt tillbaka plastkåpan och tryck in den.
Tredje bromsljus
Typ A, W16W - 16W

– Skruva loss de två muttrarna.– Tryck på stiften.– Vid behov, lossa kontaktstycket för att demontera lampan.– Byt ut lampan.

196
Byta säkring
Åtkomst till verktyg




Säkringstången finns bakom säkringsboxens lock.
► Ta loss locket genom att dra i den övre vänstra delen, och sedan i den högra.
► Ta bort locket helt.► Ta fram säkringstången från höljet.
Byta säkring
Innan du byter en säkring:► Identifiera orsaken till felet och åtgärda den.► Stäng av alla strömförbrukare.► Se till att bilen står stilla och slå av tändningen.► Hitta den trasiga säkringen med hjälp av säkringstabeller och diagram.För att byta säkring måste du:► Använda specialtången för att dra ut säkringen från höljet och kontrollera glödtrådens skick.► Byt alltid ut en defekt säkring mot en säkring med samma amperetal (samma färg). Om ett annat amperetal används kan det leda till funktionsfel - brandrisk.Om säkringen går sönder igen kort efter att den bytts ut ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilens elsystem.
NOTIC E
Säkringstabeller och motsvarande diagram finns att hämta hos auktoriserade TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om en säkring som inte finns med i tabellerna byts ut kan det leda till allvarliga störningar i bilen. Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.




Hel säkringTrasig säkring

Tång
NOTIC E
Installera elektriska tillbehörElsystemet i din bil är designat att fungera tillsammans med standardutrustning eller
tillbehör.Innan du installerar annan elektrisk utrustning eller tillbehör i bilen ska du kontakta en auktoriserad TOYOTA-återförsäljare eller
kvalificerad verkstad-verkstad, eller annan verkstad med motsvarande kompetens och utrustning.

197
Om ett fel uppstår
8
WARNI NG
TOYOTA svarar inte för kostnader som uppstår vid reparation av fordonet eller för korrigering av funktionsstörningar som är resultatet av installation av ej tillhandahållna tillbehör som inte rekommenderats av TOYOTA och inte installerats i enlighet med anvisningarna, i synnerhet om den sammantagna förbrukningen av ansluten extrautrustning överskrider 10 milliampere.
NOTIC E
För ytterligare information om installation av dragstång eller utrustning av taxi-typ, kontakta en auktoriserad TOYOTA-återförsäljare.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (vänster sida).
För att komma åt säkringarna
► Ta loss kåpan genom att dra i den övre vänstra delen, och sedan i den högra.Säkringarna som beskrivs varierar beroende på bilens utrustning.

Säkring nrStyrka (A)Funktioner
F110Trådlös laddare till smartphone, invändig elektro-krom backspe-gel.
F415Signalhorn.
F620Pump til spolar-vätska.
Säkring nrStyrka (A)Funktioner
F71012 V-uttag (bak).
F1030Modul till elstyrda lås.
F1310Reglage till tele-matik och radio.
F145Larm, avance-rad telematiken-het.
F193Gränssnitt mot släpvagn.
F235Generiskt gränssnitt mot släpvagn.
F275Tilläggsvärmare.
F2920Ljudsystem/pek-skärm.
F3115Ljudsystem (som tillval).
F321512 V-uttag (fram).
F345Styrning av speglar.
F365USB-port.

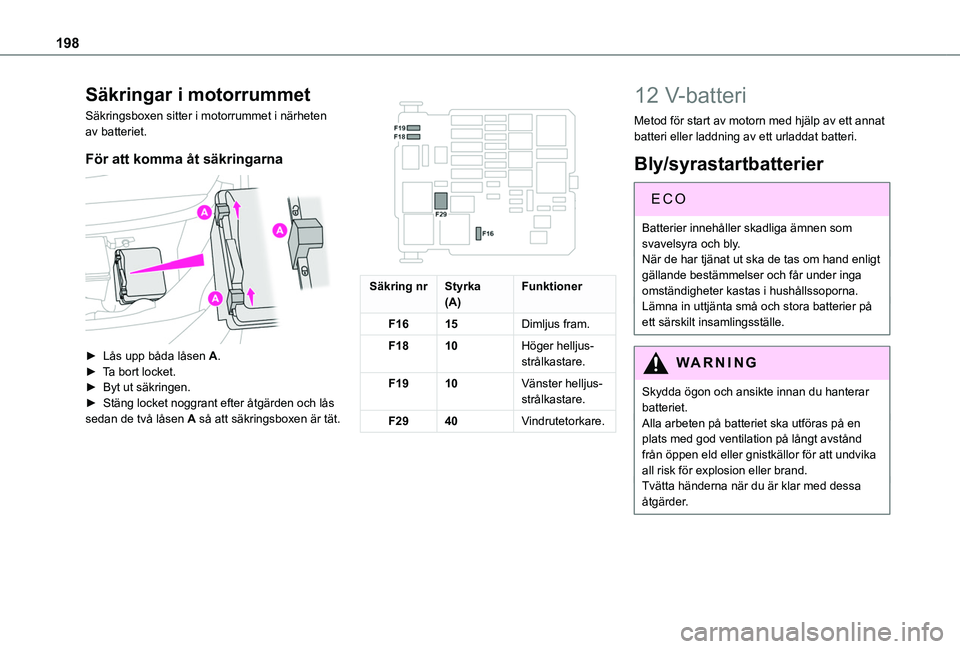

198
Säkringar i motorrummet
Säkringsboxen sitter i motorrummet i närheten av batteriet.
För att komma åt säkringarna

► Lås upp båda låsen A.► Ta bort locket.► Byt ut säkringen.► Stäng locket noggrant efter åtgärden och lås sedan de två låsen A så att säkringsboxen är tät.


Säkring nrStyrka(A)Funktioner
F1615Dimljus fram.
F1810Höger helljus-strålkastare.
F1910Vänster helljus-strålkastare.
F2940Vindrutetorkare.
12 V-batteri
Metod för start av motorn med hjälp av ett annat batteri eller laddning av ett urladdat batteri.
Bly/syrastartbatterier
EC O
Batterier innehåller skadliga ämnen som
svavelsyra och bly. När de har tjänat ut ska de tas om hand enligt gällande bestämmelser och får under inga omständigheter kastas i hushållssoporna.Lämna in uttjänta små och stora batterier på ett särskilt insamlingsställe.
WARNI NG
Skydda ögon och ansikte innan du hanterar batteriet. Alla arbeten på batteriet ska utföras på en plats med god ventilation på långt avstånd från öppen eld eller gnistkällor för att undvika all risk för explosion eller brand.Tvätta händerna när du är klar med dessa åtgärder.

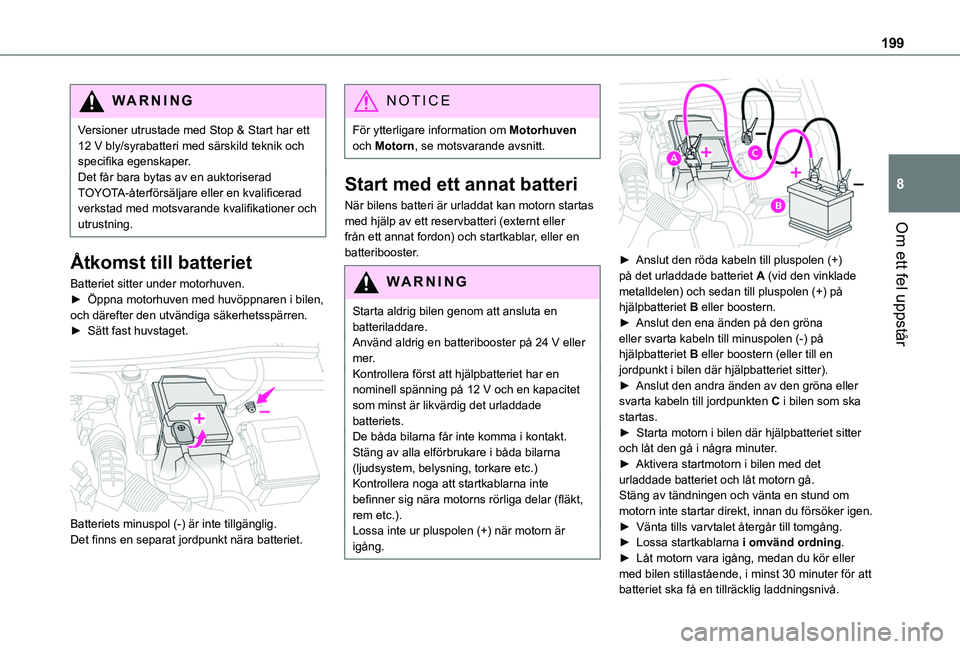

199
Om ett fel uppstår
8
WARNI NG
Versioner utrustade med Stop & Start har ett 12 V bly/syrabatteri med särskild teknik och specifika egenskaper.Det får bara bytas av en auktoriserad TOYOTA-återförsäljare eller en kvalificerad verkstad med motsvarande kvalifikationer och utrustning.
Åtkomst till batteriet
Batteriet sitter under motorhuven.► Öppna motorhuven med huvöppnaren i bilen, och därefter den utvändiga säkerhetsspärren.► Sätt fast huvstaget.

Batteriets minuspol (-) är inte tillgänglig.Det finns en separat jordpunkt nära batteriet.
NOTIC E
För ytterligare information om Motorhuven och Motorn, se motsvarande avsnitt.
Start med ett annat batteri
När bilens batteri är urladdat kan motorn startas med hjälp av ett reservbatteri (externt eller från ett annat fordon) och startkablar, eller en batteribooster.
WARNI NG
Starta aldrig bilen genom att ansluta en batteriladdare.Använd aldrig en batteribooster på 24 V eller mer.Kontrollera först att hjälpbatteriet har en nominell spänning på 12 V och en kapacitet som minst är likvärdig det urladdade batteriets.De båda bilarna får inte komma i kontakt.Stäng av alla elförbrukare i båda bilarna (ljudsystem, belysning, torkare etc.)Kontrollera noga att startkablarna inte befinner sig nära motorns rörliga delar (fläkt, rem etc.).Lossa inte ur pluspolen (+) när motorn är igång.


► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade metalldelen) och sedan till pluspolen (+) på hjälpbatteriet B eller boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller boostern (eller till en jordpunkt i bilen där hjälpbatteriet sitter).► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som ska startas.► Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.Stäng av tändningen och vänta en stund om motorn inte startar direkt, innan du försöker igen.► Vänta tills varvtalet återgår till tomgång.► Lossa startkablarna i omvänd ordning.► Låt motorn vara igång, medan du kör eller med bilen stillastående, i minst 30 minuter för att batteriet ska få en tillräcklig laddningsnivå.

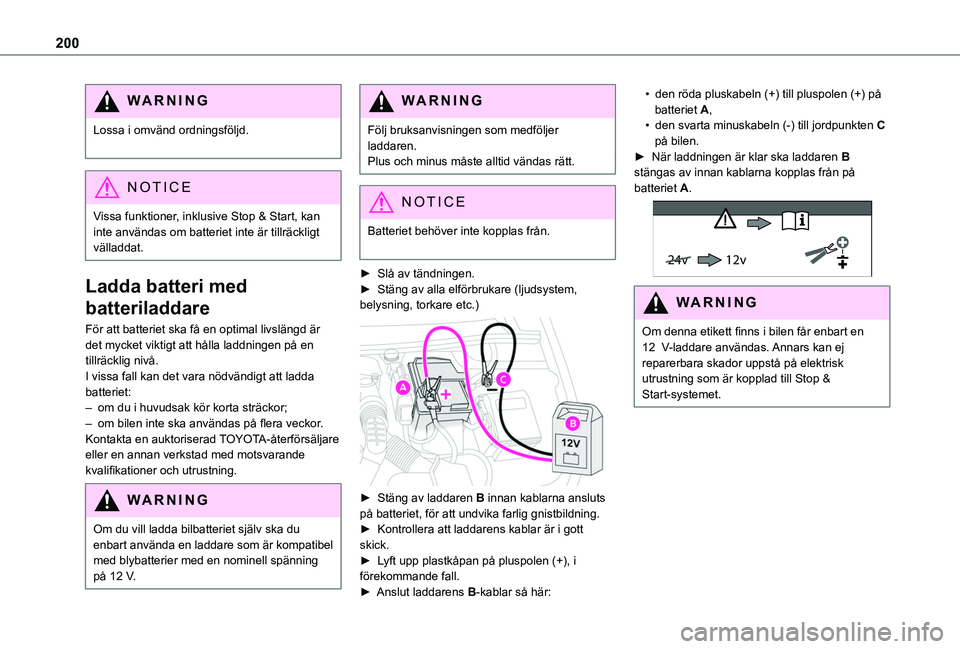

200
WARNI NG
Lossa i omvänd ordningsföljd.
NOTIC E
Vissa funktioner, inklusive Stop & Start, kan inte användas om batteriet inte är tillräckligt välladdat.
Ladda batteri med
batteriladdare
För att batteriet ska få en optimal livslängd är det mycket viktigt att hålla laddningen på en tillräcklig nivå.I vissa fall kan det vara nödvändigt att ladda batteriet:– om du i huvudsak kör korta sträckor;– om bilen inte ska användas på flera veckor.Kontakta en auktoriserad TOYOTA-återförsäljare
eller en annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om du vill ladda bilbatteriet själv ska du enbart använda en laddare som är kompatibel med blybatterier med en nominell spänning på 12 V.
WARNI NG
Följ bruksanvisningen som medföljer laddaren.Plus och minus måste alltid vändas rätt.
NOTIC E
Batteriet behöver inte kopplas från.
► Slå av tändningen.► Stäng av alla elförbrukare (ljudsystem, belysning, torkare etc.)

► Stäng av laddaren B innan kablarna ansluts på batteriet, för att undvika farlig gnistbildning.► Kontrollera att laddarens kablar är i gott
skick.► Lyft upp plastkåpan på pluspolen (+), i förekommande fall.► Anslut laddarens B-kablar så här:
• den röda pluskabeln (+) till pluspolen (+) på batteriet A,• den svarta minuskabeln (-) till jordpunkten C på bilen.► När laddningen är klar ska laddaren B stängas av innan kablarna kopplas från på batteriet A.
24v 12v
WARNI NG
Om denna etikett finns i bilen får enbart en 12 V-laddare användas. Annars kan ej reparerbara skador uppstå på elektrisk utrustning som är kopplad till Stop & Start-systemet.
