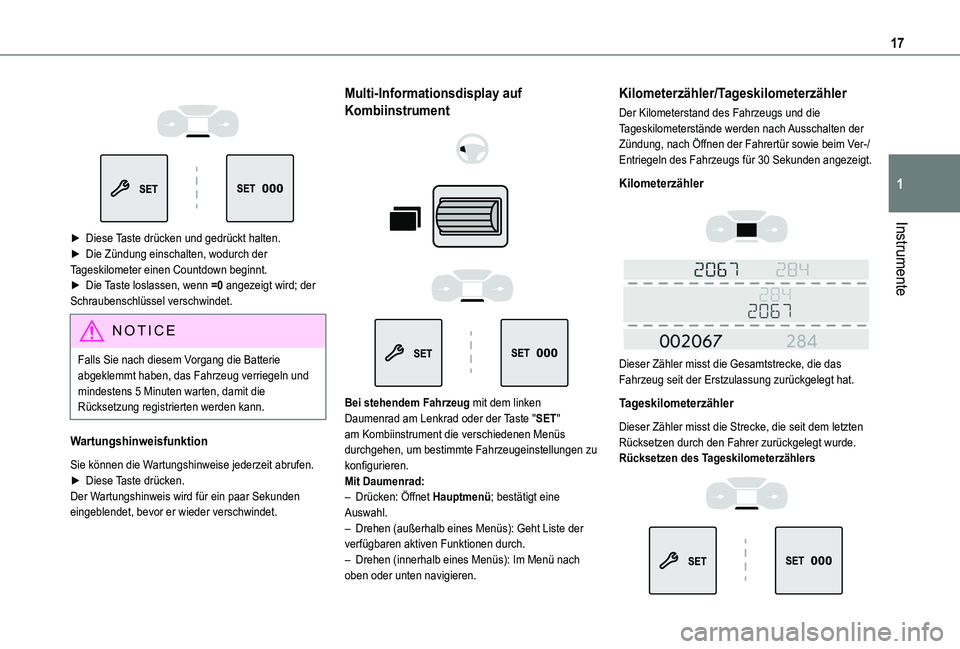

17
Instrumente
1



► Diese Taste drücken und gedrückt halten.
► Die Zündung einschalten, wodurch der Tageskilometer einen Countdown beginnt.► Die Taste loslassen, wenn =0 angezeigt wird; der Schraubenschlüssel verschwindet.
NOTIC E
Falls Sie nach diesem Vorgang die Batterie abgeklemmt haben, das Fahrzeug verriegeln und mindestens 5 Minuten warten, damit die Rücksetzung registrierten werden kann.
Wartungshinweisfunktion
Sie können die Wartungshinweise jederzeit abrufen.► Diese Taste drücken.Der Wartungshinweis wird für ein paar Sekunden eingeblendet, bevor er wieder verschwindet.
Multi-Informationsdisplay auf
Kombiinstrument




Bei stehendem Fahrzeug mit dem linken Daumenrad am Lenkrad oder der Taste "SET" am Kombiinstrument die verschiedenen Menüs durchgehen, um bestimmte Fahrzeugeinstellungen zu konfigurieren.
Mit Daumenrad:– Drücken: Öffnet Hauptmenü; bestätigt eine Auswahl.– Drehen (außerhalb eines Menüs): Geht Liste der verfügbaren aktiven Funktionen durch.– Drehen (innerhalb eines Menüs): Im Menü nach oben oder unten navigieren.
Kilometerzähler/Tageskilometerzähler
Der Kilometerstand des Fahrzeugs und die Tageskilometerstände werden nach Ausschalten der Zündung, nach Öffnen der Fahrertür sowie beim Ver-/Entriegeln des Fahrzeugs für 30 Sekunden angezeigt.
Kilometerzähler



Dieser Zähler misst die Gesamtstrecke, die das Fahrzeug seit der Erstzulassung zurückgelegt hat.
Tageskilometerzähler
Dieser Zähler misst die Strecke, die seit dem letzten Rücksetzen durch den Fahrer zurückgelegt wurde.Rücksetzen des Tageskilometerzählers

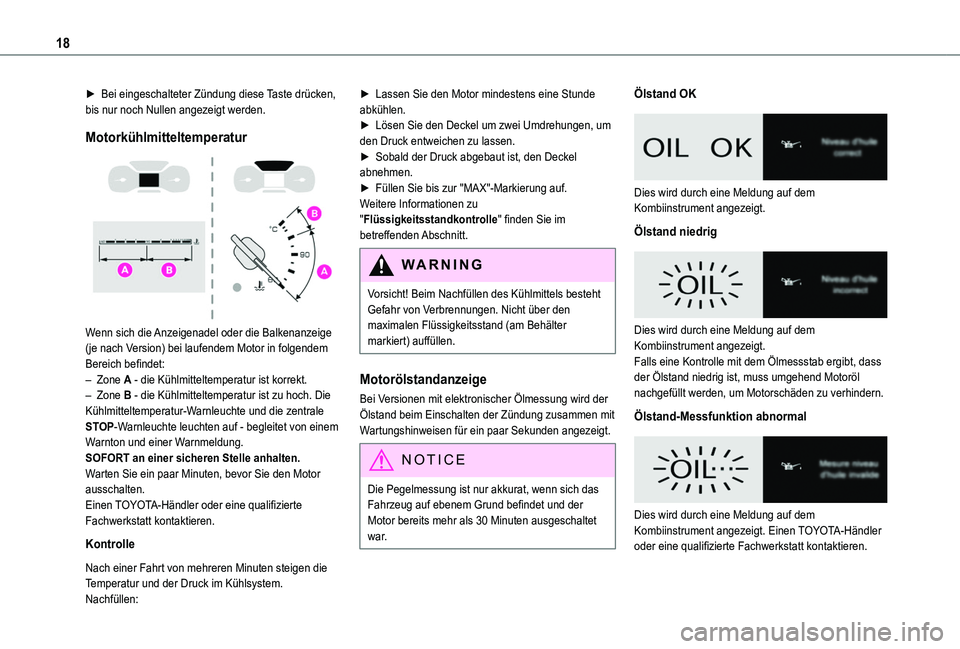

18
► Bei eingeschalteter Zündung diese Taste drücken, bis nur noch Nullen angezeigt werden.
Motorkühlmitteltemperatur

Wenn sich die Anzeigenadel oder die Balkenanzeige (je nach Version) bei laufendem Motor in folgendem Bereich befindet:– Zone A - die Kühlmitteltemperatur ist korrekt.– Zone B - die Kühlmitteltemperatur ist zu hoch. Die Kühlmitteltemperatur-Warnleuchte und die zentrale STOP-Warnleuchte leuchten auf - begleitet von einem Warnton und einer Warnmeldung.SOFORT an einer sicheren Stelle anhalten.Warten Sie ein paar Minuten, bevor Sie den Motor ausschalten.Einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt kontaktieren.
Kontrolle
Nach einer Fahrt von mehreren Minuten steigen die Temperatur und der Druck im Kühlsystem.Nachfüllen:
► Lassen Sie den Motor mindestens eine Stunde abkühlen.► Lösen Sie den Deckel um zwei Umdrehungen, um den Druck entweichen zu lassen.► Sobald der Druck abgebaut ist, den Deckel abnehmen.► Füllen Sie bis zur "MAX"-Markierung auf.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
WARNI NG
Vorsicht! Beim Nachfüllen des Kühlmittels besteht Gefahr von Verbrennungen. Nicht über den maximalen Flüssigkeitsstand (am Behälter markiert) auffüllen.
Motorölstandanzeige
Bei Versionen mit elektronischer Ölmessung wird der Ölstand beim Einschalten der Zündung zusammen mit Wartungshinweisen für ein paar Sekunden angezeigt.
NOTIC E
Die Pegelmessung ist nur akkurat, wenn sich das Fahrzeug auf ebenem Grund befindet und der Motor bereits mehr als 30 Minuten ausgeschaltet war.
Ölstand OK


Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.
Ölstand niedrig


Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.Falls eine Kontrolle mit dem Ölmessstab ergibt, dass der Ölstand niedrig ist, muss umgehend Motoröl nachgefüllt werden, um Motorschäden zu verhindern.
Ölstand-Messfunktion abnormal


Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt. Einen TOYOTA-Händler
oder eine qualifizierte Fachwerkstatt kontaktieren.

19
Instrumente
1
AdBlue®-Reichweitenanzeigen
Die Dieselmotoren sind mit einem Abgasreinigungssystem ausgerüstet, das SCR (selektivische katalytsiche Reduktion) und einen Dieselpartikelfilter (DPF) zur Nachbehandlung der Abgase umfasst. Ihre Funktion erfordert AdBlue®-Flüssigkeit.Falls der AdBlue®-Füllstand unter den Reservepegel (zwischen 2400 and 0 km) sinkt, leuchtet beim Einschalten der Zündung eine Warnleuchte auf. Auf dem Kombiinstrument sehen Sie gleichzeitig die geschätzte Reststrecke, die Sie noch zurücklegen können, bevor ein weiterer Motorstart vom System unterbunden wird.
WARNI NG
Die gesetzlich vorgeschriebene Motorstartsperre aktiviert sich automatisch, sobald der AdBlue®-Tank leer ist. Sie können dann den Motor erst wieder anlassen, wenn Sie AdBlue® bis zum Mindeststand nachfüllen.
Manuelle Anzeige der Reichweite
Falls die Restreichweite mehr als 2400 km beträgt, wird sie nicht automatisch angezeigt.



► Diese Taste drücken, um die Restreichweite kurz
einzublenden.
Bei AdBlue®-Mangel erforderliche Aktionen
Die folgenden Warnleuchten sprechen an, wenn der AdBlue®-Vorrat unter den Reservestand für eine Restreichweite von 2400 km sinkt.Zusammen mit den Warnleuchten sehen Sie Meldungen, die Sie zum Nachfüllen auffordern, um eine Motorstartsperre zu verhindern. Einzelheiten zu den angezeigten Meldungen finden Sie im Abschnitt Warn- und Kontrollleuchten.
NOTIC E
Weitere Einzelheiten zu AdBlue® (Dieselmotoren) und insbesondere zum Nachfüllen siehe den entsprechenden Abschnitt.
Mit Euro 6.2/6.3 Motoren
Leuchtende Warn-leuchten
AktionRestreich-weite


Nachfüllen.Zwischen 2400 km und 800 km

So bald wie möglich nachfüllen.
Zwischen 800 km und 100 km

Nachfüllen ist unver-zichtbar, da anderenfalls das Risiko einer Motor-startsperre droht.
Zwischen 100 km und 0 km


Um den Motor erneut anlassen zu können, mindestens 5 l AdBlue® in den Additivtank einfüllen.
0 km

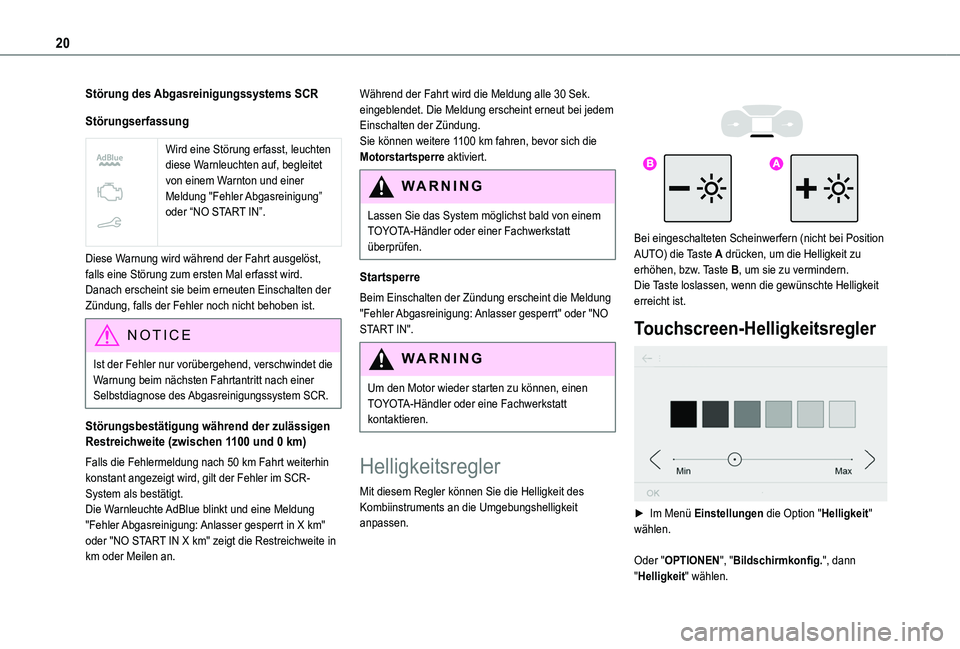

20
Störung des Abgasreinigungssystems SCR
Störungserfassung


Wird eine Störung erfasst, leuchten diese Warnleuchten auf, begleitet von einem Warnton und einer Meldung "Fehler Abgasreinigung” oder “NO START IN”.
Diese Warnung wird während der Fahrt ausgelöst, falls eine Störung zum ersten Mal erfasst wird. Danach erscheint sie beim erneuten Einschalten der Zündung, falls der Fehler noch nicht behoben ist.
NOTIC E
Ist der Fehler nur vorübergehend, verschwindet die Warnung beim nächsten Fahrtantritt nach einer Selbstdiagnose des Abgasreinigungssystem SCR.
Störungsbestätigung während der zulässigen Restreichweite (zwischen 1100 und 0 km)
Falls die Fehlermeldung nach 50 km Fahrt weiterhin konstant angezeigt wird, gilt der Fehler im SCR-System als bestätigt.Die Warnleuchte AdBlue blinkt und eine Meldung "Fehler Abgasreinigung: Anlasser gesperrt in X km" oder "NO START IN X km" zeigt die Restreichweite in km oder Meilen an.
Während der Fahrt wird die Meldung alle 30 Sek. eingeblendet. Die Meldung erscheint erneut bei jedem Einschalten der Zündung.Sie können weitere 1100 km fahren, bevor sich die Motorstartsperre aktiviert.
WARNI NG
Lassen Sie das System möglichst bald von einem TOYOTA-Händler oder einer Fachwerkstatt
überprüfen.
Startsperre
Beim Einschalten der Zündung erscheint die Meldung "Fehler Abgasreinigung: Anlasser gesperrt" oder "NO START IN".
WARNI NG
Um den Motor wieder starten zu können, einen TOYOTA-Händler oder eine Fachwerkstatt kontaktieren.
Helligkeitsregler
Mit diesem Regler können Sie die Helligkeit des Kombiinstruments an die Umgebungshelligkeit anpassen.



Bei eingeschalteten Scheinwerfern (nicht bei Position
AUTO) die Taste A drücken, um die Helligkeit zu erhöhen, bzw. Taste B, um sie zu vermindern.Die Taste loslassen, wenn die gewünschte Helligkeit erreicht ist.
Touchscreen-Helligkeitsregler

► Im Menü Einstellungen die Option "Helligkeit" wählen.
Oder "OPTIONEN", "Bildschirmkonfig.", dann "Helligkeit" wählen.

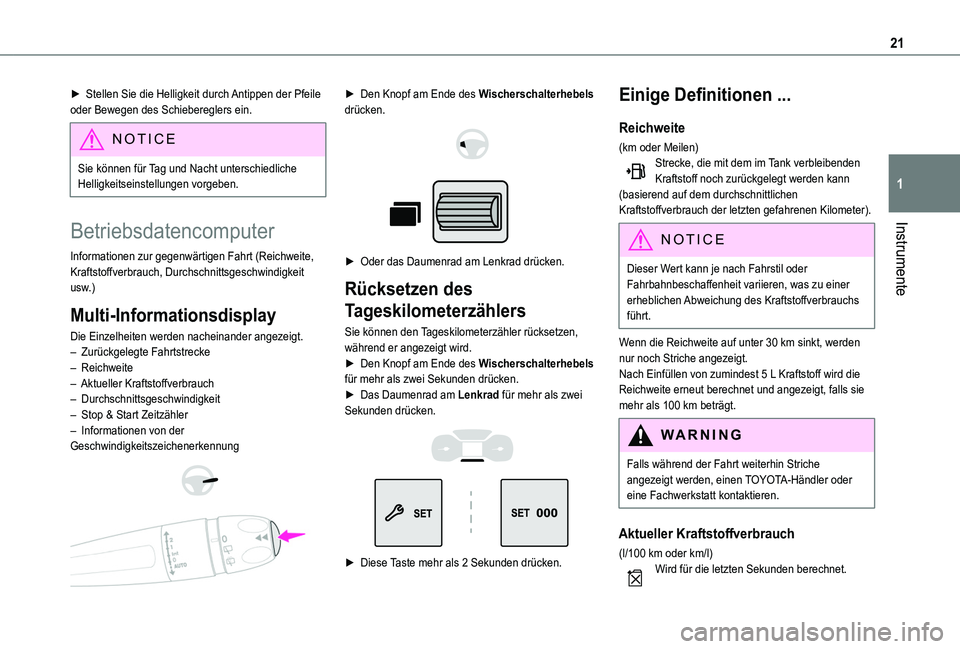

21
Instrumente
1
► Stellen Sie die Helligkeit durch Antippen der Pfeile oder Bewegen des Schiebereglers ein.
NOTIC E
Sie können für Tag und Nacht unterschiedliche Helligkeitseinstellungen vorgeben.
Betriebsdatencomputer
Informationen zur gegenwärtigen Fahrt (Reichweite, Kraftstoffverbrauch, Durchschnittsgeschwindigkeit usw.)
Multi-Informationsdisplay
Die Einzelheiten werden nacheinander angezeigt.– Zurückgelegte Fahrtstrecke– Reichweite– Aktueller Kraftstoffverbrauch– Durchschnittsgeschwindigkeit– Stop & Start Zeitzähler– Informationen von der Geschwindigkeitszeichenerkennung


► Den Knopf am Ende des Wischerschalterhebels drücken.


► Oder das Daumenrad am Lenkrad drücken.
Rücksetzen des
Tageskilometerzählers
Sie können den Tageskilometerzähler rücksetzen, während er angezeigt wird.► Den Knopf am Ende des Wischerschalterhebels für mehr als zwei Sekunden drücken.► Das Daumenrad am Lenkrad für mehr als zwei Sekunden drücken.


► Diese Taste mehr als 2 Sekunden drücken.
Einige Definitionen ...
Reichweite
(km oder Meilen) Strecke, die mit dem im Tank verbleibenden Kraftstoff noch zurückgelegt werden kann (basierend auf dem durchschnittlichen Kraftstoffverbrauch der letzten gefahrenen Kilometer).
NOTIC E
Dieser Wert kann je nach Fahrstil oder Fahrbahnbeschaffenheit variieren, was zu einer erheblichen Abweichung des Kraftstoffverbrauchs führt.
Wenn die Reichweite auf unter 30 km sinkt, werden nur noch Striche angezeigt.Nach Einfüllen von zumindest 5 L Kraftstoff wird die Reichweite erneut berechnet und angezeigt, falls sie mehr als 100 km beträgt.
WARNI NG
Falls während der Fahrt weiterhin Striche angezeigt werden, einen TOYOTA-Händler oder eine Fachwerkstatt kontaktieren.
Aktueller Kraftstoffverbrauch
(l/100 km oder km/l)Wird für die letzten Sekunden berechnet.

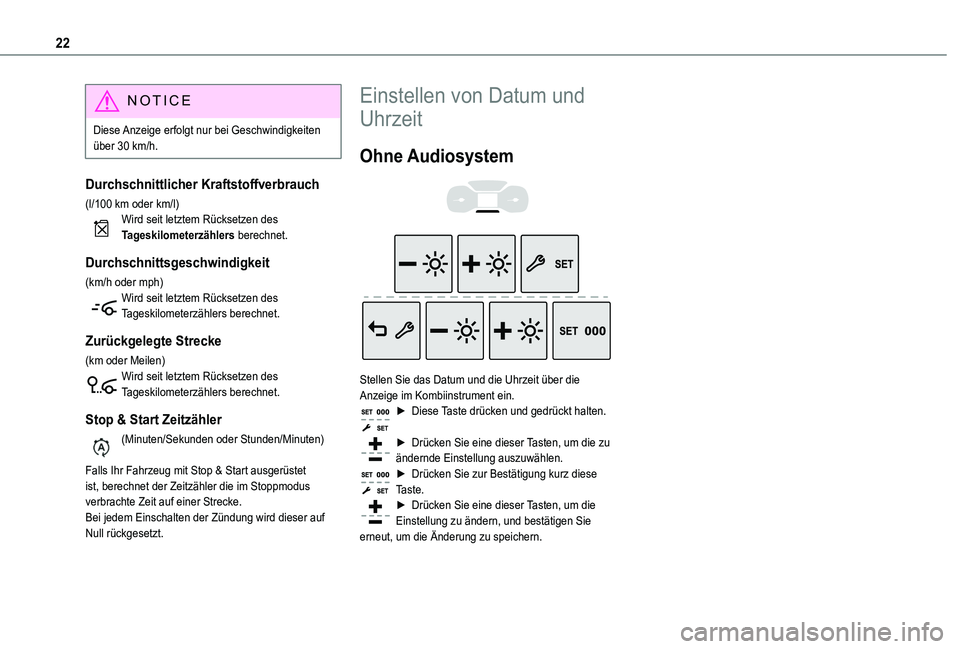

22
NOTIC E
Diese Anzeige erfolgt nur bei Geschwindigkeiten über 30 km/h.
Durchschnittlicher Kraftstoffverbrauch
(l/100 km oder km/l)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Durchschnittsgeschwindigkeit
(km/h oder mph)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Zurückgelegte Strecke
(km oder Meilen)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Stop & Start Zeitzähler
(Minuten/Sekunden oder Stunden/Minuten)
Falls Ihr Fahrzeug mit Stop & Start ausgerüstet ist, berechnet der Zeitzähler die im Stoppmodus verbrachte Zeit auf einer Strecke.Bei jedem Einschalten der Zündung wird dieser auf Null rückgesetzt.
Einstellen von Datum und
Uhrzeit
Ohne Audiosystem


Stellen Sie das Datum und die Uhrzeit über die Anzeige im Kombiinstrument ein.► Diese Taste drücken und gedrückt halten.
► Drücken Sie eine dieser Tasten, um die zu ändernde Einstellung auszuwählen.► Drücken Sie zur Bestätigung kurz diese Taste.► Drücken Sie eine dieser Tasten, um die Einstellung zu ändern, und bestätigen Sie erneut, um die Änderung zu speichern.

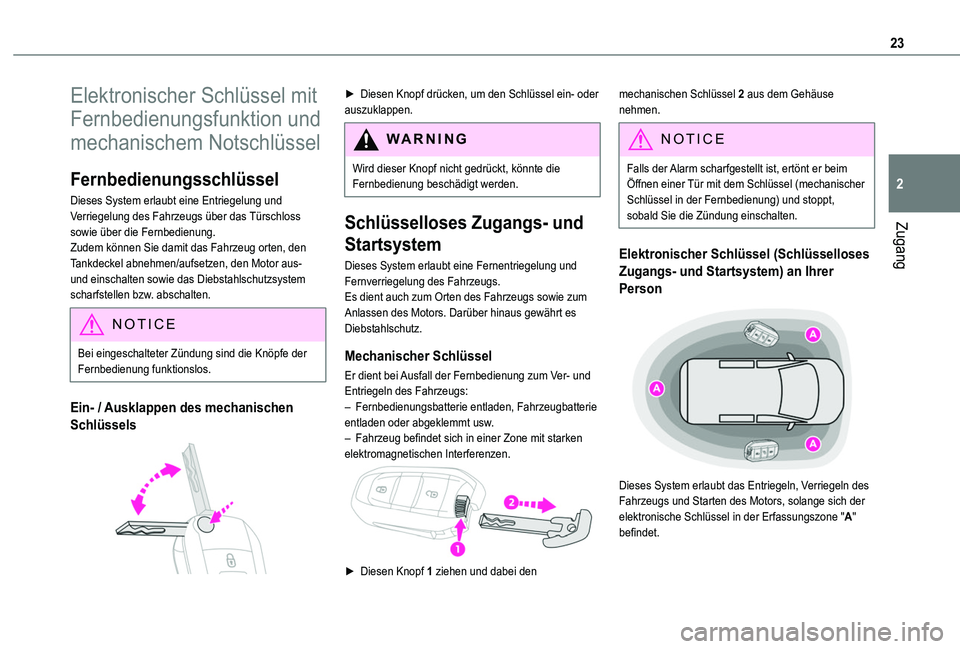

23
Zugang
2
Elektronischer Schlüssel mit
Fernbedienungsfunktion und
mechanischem Notschlüssel
Fernbedienungsschlüssel
Dieses System erlaubt eine Entriegelung und Verriegelung des Fahrzeugs über das Türschloss sowie über die Fernbedienung.Zudem können Sie damit das Fahrzeug orten, den Tankdeckel abnehmen/aufsetzen, den Motor aus- und einschalten sowie das Diebstahlschutzsystem scharfstellen bzw. abschalten.
NOTIC E
Bei eingeschalteter Zündung sind die Knöpfe der Fernbedienung funktionslos.
Ein- / Ausklappen des mechanischen
Schlüssels

► Diesen Knopf drücken, um den Schlüssel ein- oder auszuklappen.
WARNI NG
Wird dieser Knopf nicht gedrückt, könnte die Fernbedienung beschädigt werden.
Schlüsselloses Zugangs- und
Startsystem
Dieses System erlaubt eine Fernentriegelung und Fernverriegelung des Fahrzeugs.Es dient auch zum Orten des Fahrzeugs sowie zum Anlassen des Motors. Darüber hinaus gewährt es Diebstahlschutz.
Mechanischer Schlüssel
Er dient bei Ausfall der Fernbedienung zum Ver- und Entriegeln des Fahrzeugs:– Fernbedienungsbatterie entladen, Fahrzeugbatterie entladen oder abgeklemmt usw.– Fahrzeug befindet sich in einer Zone mit starken elektromagnetischen Interferenzen.
► Diesen Knopf 1 ziehen und dabei den
mechanischen Schlüssel 2 aus dem Gehäuse nehmen.
NOTIC E
Falls der Alarm scharfgestellt ist, ertönt er beim Öffnen einer Tür mit dem Schlüssel (mechanischer Schlüssel in der Fernbedienung) und stoppt, sobald Sie die Zündung einschalten.
Elektronischer Schlüssel (Schlüsselloses
Zugangs- und Startsystem) an Ihrer
Person

Dieses System erlaubt das Entriegeln, Verriegeln des Fahrzeugs und Starten des Motors, solange sich der elektronische Schlüssel in der Erfassungszone "A" befindet.

24
NOTIC E
Bei Einschalten der Zündung (Zubehör) mit dem START/STOP-Knopf wird die Freihandbetätigung deaktiviert und ein Öffnen der Türen unmöglichWeitere Informationen über Starten/Ausschalten des Motors und insbesondere die Position "Zündung Ein" siehe den betreffenden Abschnitt.
NOTIC E
Falls eine der Türe oder der Laderaum noch offen ist oder der elektronische Schlüssel des Keyless-System-Systems sich im Innenraum befindet, ist die Funktion der Zentralverriegelung unterbunden.Falls das Fahrzeug mit einem Alarm ausgestattet ist, spricht dieser nach 45 Sek. an.
NOTIC E
Falls das Fahrzeug zwar entriegelt wird, aber weder Türen noch Heckklappe danach geöffnet werden, verriegelt sich das Fahrzeug automatisch nach etwa 30 Sek. erneut. Falls das Fahrzeug mit einem Alarm ausgestattet ist, wird dieser gleichzeitig wieder scharf gestellt.
NOTIC E
Das automatische Ein-/Ausklappen der Außenspiegel kann von einem TOYOTA-Händler oder einer Fachwerkstatt deaktiviert werden.
WARNI NG
Aus Sicherheitsgründen das Fahrzeug niemals,
auch nur für kurze Zeit, ohne den elektronischen Schlüssel (Keyless-System) verlassen, sondern den Schlüssel stets mitnehmen.Falls sich der Schlüssel bei entriegeltem Fahrzeug in einer der definierten Erfassungszonen befindet, besteht Gefahr eines Diebstahls des Fahrzeugs.
WARNI NG
Um die Batterie im elektronischen Schlüssel und die Fahrzeugbatterie vor vorzeitiger Entladung zu schützen, gehen die "Freihand"-Funktionen nach 21 Tagen ohne Gebrauch in den Ruhemodus. Zum Wiederherstellen dieser Funktionen einen der Knöpfe der Fernbedienung drücken oder den Motor starten, während der elektronische Schlüssel gegen den Lesekontakt gehalten wird.Weitere Informationen zum Starten mit Keyless-System finden Sie im betreffenden Abschnitt.
NOTIC E
Elektrische InterferenzDer elektronische Schlüssel funktioniert evtl. in der Nähe von elektronischen Geräten nicht: Telefon (eingeschaltet oder in Standby), Laptop, starke magnetische Felder usw.
Orten des Fahrzeugs
Diese Funktion hilft Ihnen, das verriegelte Fahrzeug aus der Ferne zu orten:– Die Fahrtrichtungsanzeiger blinken für etwa 10 Sek.– Die Innenraumleuchten schalten sich ein.► Diese Taste drücken.
Fahrzeugbeleuchtung über
Fernbedienung
Durch kurzes Drücken dieser Taste an der Fernbedienung wird die Beleuchtung eingeschaltet (Standlicht, Abblendlicht,
Kennzeichenbeleuchtung).Durch erneutes Drücken dieser Taste vor Ablauf einer bestimmten Zeitspanne wird die fernbediente Beleuchtung deaktiviert.
