137
Fahren
6

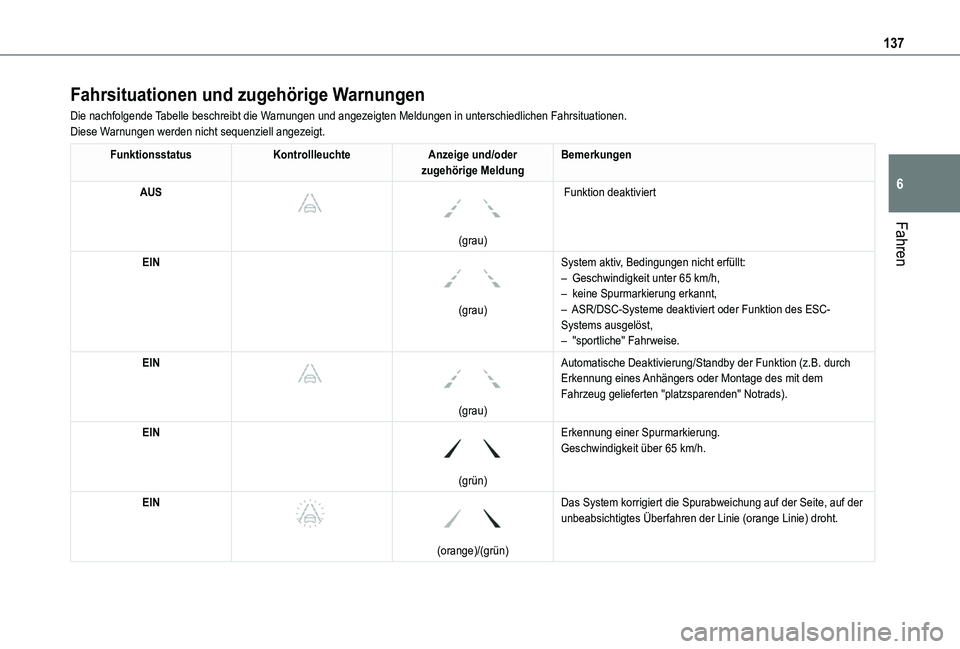

Fahrsituationen und zugehörige Warnungen
Die nachfolgende Tabelle beschreibt die Warnungen und angezeigten Meldungen in unterschiedlichen Fahrsituationen.\
Diese Warnungen werden nicht sequenziell angezeigt.
FunktionsstatusKontrollleuchteAnzeige und/oder zugehörige MeldungBemerkungen
AUS



(grau)
Funktion deaktiviert
EIN

(grau)
System aktiv, Bedingungen nicht erfüllt:– Geschwindigkeit unter 65 km/h,– keine Spurmarkierung erkannt,– ASR/DSC-Systeme deaktiviert oder Funktion des ESC-Systems ausgelöst,– "sportliche" Fahrweise.
EIN



(grau)
Automatische Deaktivierung/Standby der Funktion (z.B. durch Erkennung eines Anhängers oder Montage des mit dem Fahrzeug gelieferten "platzsparenden" Notrads).
EIN

(grün)
Erkennung einer Spurmarkierung.Geschwindigkeit über 65 km/h.
EIN



(orange)/(grün)
Das System korrigiert die Spurabweichung auf der Seite, auf der unbeabsichtigtes Überfahren der Linie (orange Linie) droht.

138
FunktionsstatusKontrollleuchteAnzeige und/oder zugehörige MeldungBemerkungen
EIN




(orange)/(grün)"Lenkrad festhalten"
– Falls das System beim Korrigieren der Spurabweichung feststellt, dass der Fahrer das Lenkrad einige Sekunden lang nicht gehalten hat, unterbricht es die Korrektur und gibt die Steuerung an den Fahrer zurück.– Wenn das System während der Korrektur der Spurabweichung feststellt, dass die Korrektur nicht ausreicht und dass eine durchgezogene Linie überquert wird (orange Linie): Der Fahrer
wird gewarnt, dass er eine zusätzliche Spurkorrektur vornehmen muss.Die Dauer der akustischen Warnungen verlängert sich, wenn mehrere Korrekturen in schneller Folge durchgeführt werden. Die Warnung wird kontinuierlich und bleibt bestehen, bis der Fahrer reagiert.Diese Meldung kann auch erscheinen, wenn Sie die Hände am Lenkrad haben.
Betriebseinschränkungen
Das System geht in folgenden Fällen automatisch in den Bereitschaftsmodus (Standby):– ESC ist deaktiviert oder die Funktion wird ausgelöst, – Geschwindigkeit beträgt unter 65 km/h oder über 180 km/h,– elektrischer Anschluss eines Anhängers,– Verwendung eines erfassten "platzsparenden" Reserverads (da die Erkennung nicht sofort erfolgt, wird eine Abschaltung des Systems empfohlen),– Erfassung eines dynamischen Fahrstils, Druckausübung auf Brems- oder Gaspedal,– Fahren auf Fahrbahnen ohne Markierungen,
– Aktivierung der Blinker,– Überfahren der Innenlinie in einer Kurve,– enge Kurvenfahrt,– erkannte Untätigkeit des Fahrers während der Korrektur.
NOTIC E
Wenn der Fahrer während einer Korrektur untätig bleibt (das Lenkrad 10 Sekunden lang nicht hält), erscheint eine Warnmeldung.Falls der Fahrer weiterhin untätig bleibt (das Lenkrad weitere 2 Sekunden lang nicht hält), wird die Korrektur abgebrochen.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen
oder verhindern:– unzureichender Kontrast zwischen der Fahrbahnoberfläche und den Schultern (z.B. Schatten),– abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen,

139
Fahren
6

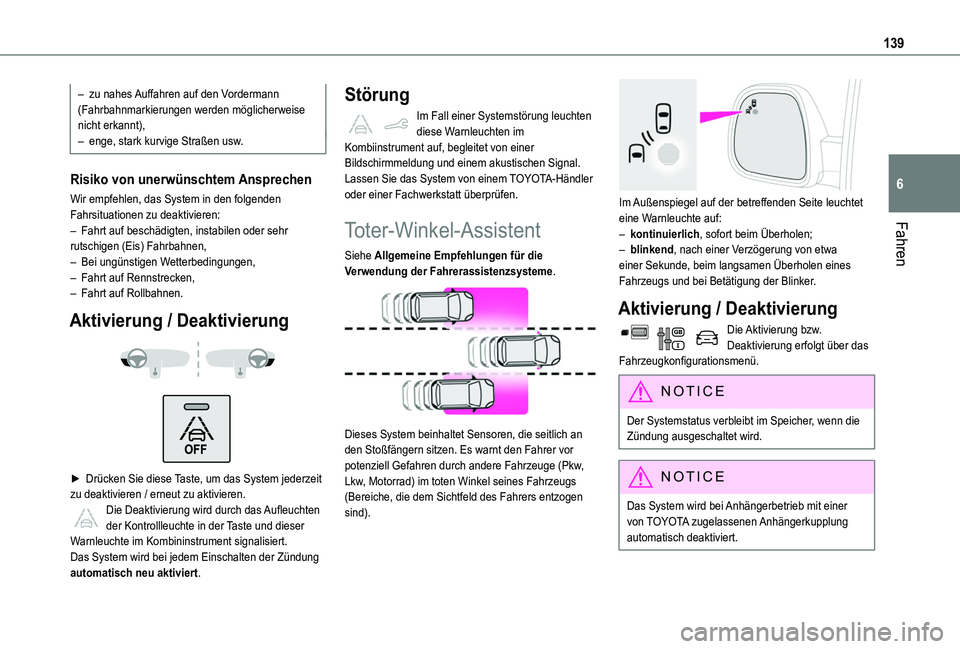

– zu nahes Auffahren auf den Vordermann (Fahrbahnmarkierungen werden möglicherweise nicht erkannt),– enge, stark kurvige Straßen usw.
Risiko von unerwünschtem Ansprechen
Wir empfehlen, das System in den folgenden Fahrsituationen zu deaktivieren:– Fahrt auf beschädigten, instabilen oder sehr rutschigen (Eis) Fahrbahnen,– Bei ungünstigen Wetterbedingungen,– Fahrt auf Rennstrecken,– Fahrt auf Rollbahnen.
Aktivierung / Deaktivierung


► Drücken Sie diese Taste, um das System jederzeit zu deaktivieren / erneut zu aktivieren. Die Deaktivierung wird durch das Aufleuchten der Kontrollleuchte in der Taste und dieser Warnleuchte im Kombininstrument signalisiert.Das System wird bei jedem Einschalten der Zündung automatisch neu aktiviert.
Störung
Im Fall einer Systemstörung leuchten diese Warnleuchten im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Toter-Winkel-Assistent
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Dieses System beinhaltet Sensoren, die seitlich an den Stoßfängern sitzen. Es warnt den Fahrer vor potenziell Gefahren durch andere Fahrzeuge (Pkw, Lkw, Motorrad) im toten Winkel seines Fahrzeugs (Bereiche, die dem Sichtfeld des Fahrers entzogen sind).

Im Außenspiegel auf der betreffenden Seite leuchtet eine Warnleuchte auf:– kontinuierlich, sofort beim Überholen;– blinkend, nach einer Verzögerung von etwa einer Sekunde, beim langsamen Überholen eines Fahrzeugs und bei Betätigung der Blinker.
Aktivierung / Deaktivierung
Die Aktivierung bzw. Deaktivierung erfolgt über das Fahrzeugkonfigurationsmenü.
NOTIC E
Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.
NOTIC E
Das System wird bei Anhängerbetrieb mit einer von TOYOTA zugelassenen Anhängerkupplung automatisch deaktiviert.

140

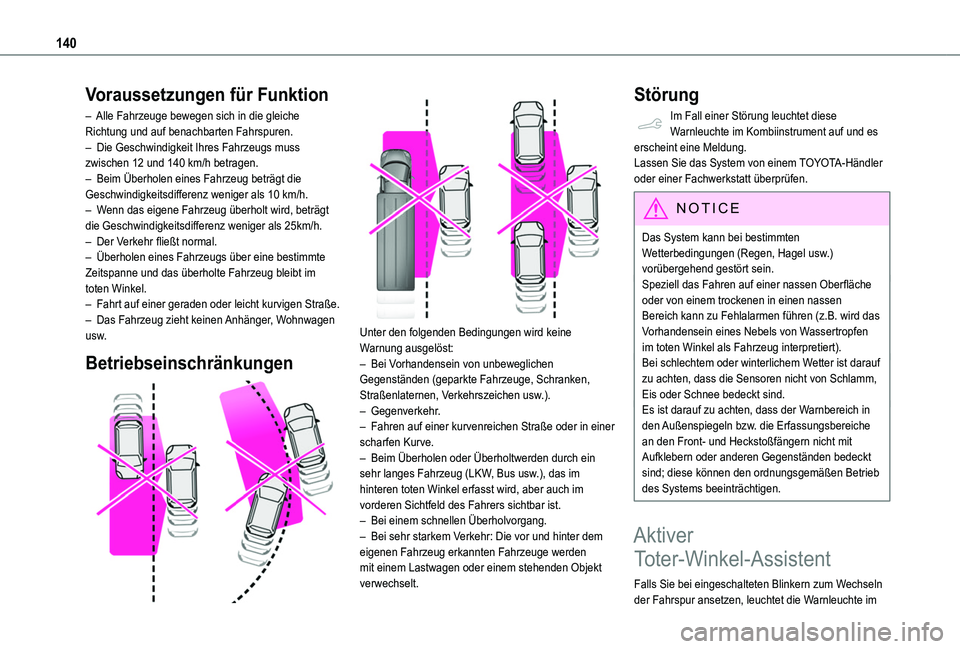

Voraussetzungen für Funktion
– Alle Fahrzeuge bewegen sich in die gleiche Richtung und auf benachbarten Fahrspuren.– Die Geschwindigkeit Ihres Fahrzeugs muss zwischen 12 und 140 km/h betragen.– Beim Überholen eines Fahrzeug beträgt die Geschwindigkeitsdifferenz weniger als 10 km/h.– Wenn das eigene Fahrzeug überholt wird, beträgt die Geschwindigkeitsdifferenz weniger als 25km/h.– Der Verkehr fließt normal.– Überholen eines Fahrzeugs über eine bestimmte Zeitspanne und das überholte Fahrzeug bleibt im toten Winkel.– Fahrt auf einer geraden oder leicht kurvigen Straße.– Das Fahrzeug zieht keinen Anhänger, Wohnwagen usw.
Betriebseinschränkungen



Unter den folgenden Bedingungen wird keine Warnung ausgelöst:– Bei Vorhandensein von unbeweglichen Gegenständen (geparkte Fahrzeuge, Schranken, Straßenlaternen, Verkehrszeichen usw.).– Gegenverkehr.– Fahren auf einer kurvenreichen Straße oder in einer scharfen Kurve.– Beim Überholen oder Überholtwerden durch ein sehr langes Fahrzeug (LKW, Bus usw.), das im hinteren toten Winkel erfasst wird, aber auch im vorderen Sichtfeld des Fahrers sichtbar ist.– Bei einem schnellen Überholvorgang.– Bei sehr starkem Verkehr: Die vor und hinter dem
eigenen Fahrzeug erkannten Fahrzeuge werden mit einem Lastwagen oder einem stehenden Objekt verwechselt.
Störung
Im Fall einer Störung leuchtet diese Warnleuchte im Kombiinstrument auf und es erscheint eine Meldung.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
NOTIC E
Das System kann bei bestimmten
Wetterbedingungen (Regen, Hagel usw.) vorübergehend gestört sein.Speziell das Fahren auf einer nassen Oberfläche oder von einem trockenen in einen nassen Bereich kann zu Fehlalarmen führen (z.B. wird das Vorhandensein eines Nebels von Wassertropfen im toten Winkel als Fahrzeug interpretiert).Bei schlechtem oder winterlichem Wetter ist darauf zu achten, dass die Sensoren nicht von Schlamm, Eis oder Schnee bedeckt sind.Es ist darauf zu achten, dass der Warnbereich in den Außenspiegeln bzw. die Erfassungsbereiche an den Front- und Heckstoßfängern nicht mit Aufklebern oder anderen Gegenständen bedeckt sind; diese können den ordnungsgemäßen Betrieb des Systems beeinträchtigen.
Aktiver
Toter-Winkel-Assistent
Falls Sie bei eingeschalteten Blinkern zum Wechseln der Fahrspur ansetzen, leuchtet die Warnleuchte im

141
Fahren
6
Außenspiegel der betreffenden Seite auf und es wird zusätzlich eine Spurkorrektur spürbar. Dies trägt dazu bei, eine Kollision zu vermeiden.Dieses System ist eine Kombination aus Aktiver Spurhalteassistent und Toter-Winkel-Assistent .Diese zwei Funktionen müssen aktiviert und in Betrieb sein.Die Fahrgeschwindigkeit muss zwischen 65 und 180 km/h betragen.Die Funktion ist speziell für das Fahren auf Autobahnen und Landstraßen vorgesehen.Weitere Informationen zu Aktiver Spurhalteassistent und Toter-Winkel-Assistent finden Sie im betreffenden Abschnitt.
WARNI NG
Dieses System ist eine Fahrhilfe, die unter keinen Umständen die notwendige Wachsamkeit des Fahrers ersetzen kann.
Müdigkeitserkennung
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.Machen Sie bei Müdigkeit oder mindestens alle 2 Stunden eine Pause.Je nach Version besteht die Funktion nur aus dem System "Pausehinweis" oder aus diesem in Kombination mit dem System "Fahreraufmerksamkeitswarnung".
WARNI NG
Diese Systeme sind in keiner Weise dazu bestimmt, den Fahrer wach zu halten oder zu verhindern, dass dieser am Steuer einschläft. Es liegt in der Verantwortung des Fahrers, bei Müdigkeit anzuhalten.
Aktivieren/Deaktivieren
Die Funktion wird über das Fahrzeugkonfigurationsmenü aktiviert und deaktiviert.Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.
Pausehinweis
Das System löst einen Warnhinweis aus, sobald es feststellt, dass der Fahrer nach zwei Stunden Fahrt mit einer Geschwindigkeit von über 65 km/h keine Pause eingelegt hat.Dieser Warnhinweis erfolgt in Form einer Meldung, die Sie zu einer Pause auffordert, begleitet von einem
akustischen Signal.Wenn der Fahrer diesen Hinweis ignoriert, wird der Alarm stündlich wiederholt, bis das Fahrzeug zum Stillstand kommt.Das System wird zurückgesetzt, wenn eine der folgenden Bedingungen erfüllt ist:– das Fahrzeug befindet sich bei laufendem Motor länger als 15 Minuten im Stillstand,– die Zündung wurde für einige Minuten
ausgeschaltet,
– der Fahrersitzgurt wurde abgelegt und die Fahrertür geöffnet.
NOTIC E
Sobald die Geschwindigkeit des Fahrzeugs unter 65 km/h sinkt, geht das System in den Bereitschaftsmodus.Die Fahrzeit wird erneut gezählt, wenn die Geschwindigkeit über 65 km/h beträgt.
Aufmerksamkeitswarnung
Je nach Version ist die Funktion "Pausehinweis" mit der "Aufmerksamkeitswarnung" für den Fahrer kombiniert.

Das System bewertet das Maß an Wachsamkeit, Müdigkeit oder Ablenkung des
Fahrers mithilfe einer Kamera oben an der Windschutzscheibe, indem es Spurabweichungen des Fahrzeugs im Vergleich zu den Fahrbahnmarkierungen erkennt.

142

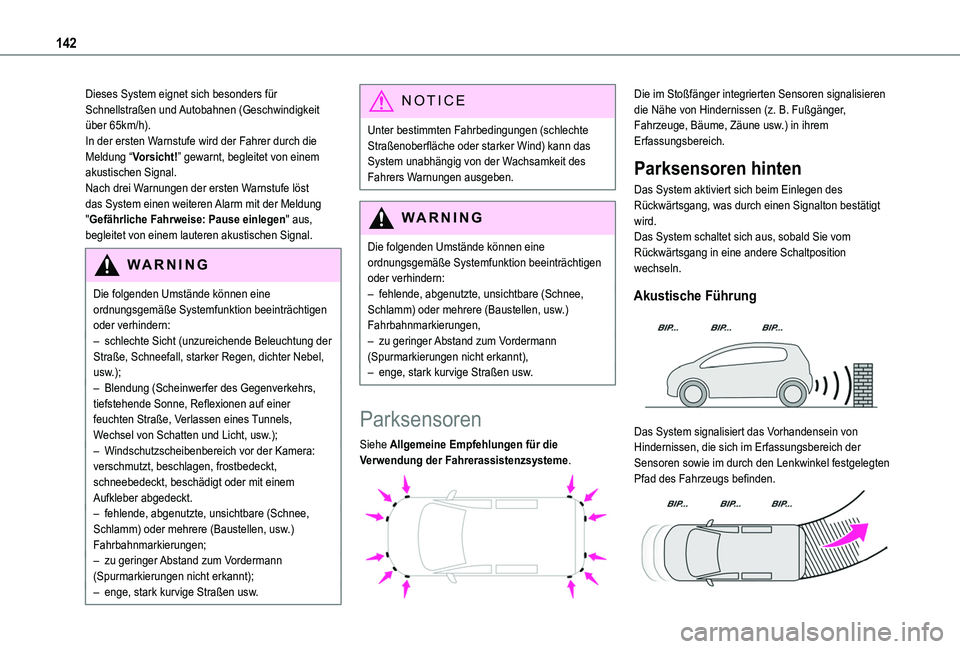

Dieses System eignet sich besonders für Schnellstraßen und Autobahnen (Geschwindigkeit über 65km/h).In der ersten Warnstufe wird der Fahrer durch die Meldung “Vorsicht!” gewarnt, begleitet von einem akustischen Signal.Nach drei Warnungen der ersten Warnstufe löst das System einen weiteren Alarm mit der Meldung "Gefährliche Fahrweise: Pause einlegen" aus, begleitet von einem lauteren akustischen Signal.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen oder verhindern:– schlechte Sicht (unzureichende Beleuchtung der Straße, Schneefall, starker Regen, dichter Nebel, usw.);– Blendung (Scheinwerfer des Gegenverkehrs, tiefstehende Sonne, Reflexionen auf einer feuchten Straße, Verlassen eines Tunnels, Wechsel von Schatten und Licht, usw.);– Windschutzscheibenbereich vor der Kamera: verschmutzt, beschlagen, frostbedeckt, schneebedeckt, beschädigt oder mit einem Aufkleber abgedeckt.– fehlende, abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen;– zu geringer Abstand zum Vordermann (Spurmarkierungen nicht erkannt);– enge, stark kurvige Straßen usw.
NOTIC E
Unter bestimmten Fahrbedingungen (schlechte Straßenoberfläche oder starker Wind) kann das System unabhängig von der Wachsamkeit des Fahrers Warnungen ausgeben.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen oder verhindern:– fehlende, abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen,– zu geringer Abstand zum Vordermann (Spurmarkierungen nicht erkannt),– enge, stark kurvige Straßen usw.
Parksensoren
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Die im Stoßfänger integrierten Sensoren signalisieren die Nähe von Hindernissen (z. B. Fußgänger, Fahrzeuge, Bäume, Zäune usw.) in ihrem Erfassungsbereich.
Parksensoren hinten
Das System aktiviert sich beim Einlegen des Rückwärtsgang, was durch einen Signalton bestätigt wird.Das System schaltet sich aus, sobald Sie vom Rückwärtsgang in eine andere Schaltposition wechseln.
Akustische Führung

Das System signalisiert das Vorhandensein von Hindernissen, die sich im Erfassungsbereich der Sensoren sowie im durch den Lenkwinkel festgelegten Pfad des Fahrzeugs befinden.

143
Fahren
6
Je nach Version werden im Beispiel nur Hindernisse im schraffierten Bereich durch Signaltöne gemeldet.Der Abstand wird durch die Intervalle zwischen Signaltönen angezeigt. Diese werden kürzer, je kürzer der Abstand zwischen Fahrzeug und Hindernis wird.Wenn sich der Abstand zwischen Fahrzeug und Hindernis auf weniger als 30 cm verkürzt, werden Signaltöne zu einem Dauerton.Der Lautsprecher (linker oder rechter), der die Signaltöne ausgibt, zeigt die Seite an, auf welcher sich das Hindernis befindet.
NOTIC E
Einstellen der SignaltöneBei TOYOTA Connect Radio oder TOYOTA Connect Nav können Sie durch Drücken dieser Taste das Fenster öffnen, um die Lautstärke der Signaltöne einzustellen.
Visuelle Führung

Sie ergänzt die akustische Führung und berücksichtigt nicht den Pfad des Fahrzeugs. Sie zeigt durch Balken auf dem Display den zwischen Fahrzeug und
Hindernis an (weiß: entferntere Objekte, orange: nahe Objekte, rot: sehr nahe Objekte).Ist das Hindernis sehr nah, wird das Gefahrensymbol auf dem Display eingeblendet.
Parksensoren vorn
Neben den Parksensoren am Heck reagieren auch die vorderen Parksensoren auf Hindernisse, die bei Geschwindigkeiten unter 10 km/h vor der Fahrzeugfront erkannt werden.Die vorderen Parksensoren schalten sich ab, wenn das Fahrzeug in einem Vorwärtsgang für mehr als drei Sekunden anhält, keine Hindernis mehr erfasst wird oder die Geschwindigkeit 10 km/h überschreitet.
NOTIC E
Der vom Lautsprecher (vorn oder hinten) ausgegebene Ton gibt den Abstand zwischen Fahrzeug und Hindernis davor oder dahinter entsprechend der Richtung an.
Seitliche Parksensoren

Mit vier zusätzlichen Sensoren, die an den Seiten von
Front- und Heckstoßfänger angeordnet sind, kann
das System bei Manövern die Position von starren Hindernissen neben den Seiten des Fahrzeugs erkennen und melden.
WARNI NG
Nur starre Objekte werden korrekt erkannt. Sich bewegende Objekte, die zu Beginn des Rangiermanövers erfasst wurden, können zu Falschmeldungen führen, während Objekte, die
sich zu den Fahrzeugseiten bewegen und zuvor nicht "gesehen" wurden, nicht erkannt werden.
WARNI NG
Die während des Rangiervorgangs registrierten Objekte werden nach Ausschalten der Zündung aus dem Speicher gelöscht.
Aktivierung / Deaktivierung
Ohne Audiosystem


► Diese Taste drücken, um das System zu
deaktivieren oder aktivieren.

144

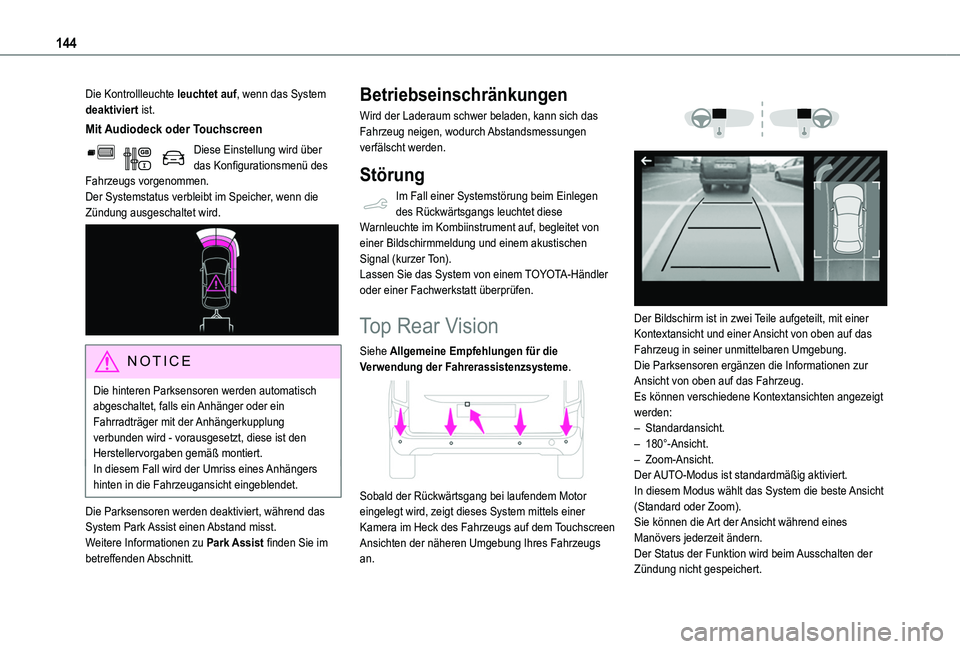

Die Kontrollleuchte leuchtet auf, wenn das System deaktiviert ist.
Mit Audiodeck oder Touchscreen
Diese Einstellung wird über das Konfigurationsmenü des Fahrzeugs vorgenommen.Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.

NOTIC E
Die hinteren Parksensoren werden automatisch abgeschaltet, falls ein Anhänger oder ein Fahrradträger mit der Anhängerkupplung verbunden wird - vorausgesetzt, diese ist den Herstellervorgaben gemäß montiert.In diesem Fall wird der Umriss eines Anhängers hinten in die Fahrzeugansicht eingeblendet.
Die Parksensoren werden deaktiviert, während das System Park Assist einen Abstand misst.Weitere Informationen zu Park Assist finden Sie im betreffenden Abschnitt.
Betriebseinschränkungen
Wird der Laderaum schwer beladen, kann sich das Fahrzeug neigen, wodurch Abstandsmessungen verfälscht werden.
Störung
Im Fall einer Systemstörung beim Einlegen des Rückwärtsgangs leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal (kurzer Ton).Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Top Rear Vision
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Sobald der Rückwärtsgang bei laufendem Motor eingelegt wird, zeigt dieses System mittels einer Kamera im Heck des Fahrzeugs auf dem Touchscreen Ansichten der näheren Umgebung Ihres Fahrzeugs
an.



Der Bildschirm ist in zwei Teile aufgeteilt, mit einer Kontextansicht und einer Ansicht von oben auf das Fahrzeug in seiner unmittelbaren Umgebung.Die Parksensoren ergänzen die Informationen zur Ansicht von oben auf das Fahrzeug.Es können verschiedene Kontextansichten angezeigt werden:– Standardansicht.– 180°-Ansicht.– Zoom-Ansicht.Der AUTO-Modus ist standardmäßig aktiviert.In diesem Modus wählt das System die beste Ansicht (Standard oder Zoom).Sie können die Art der Ansicht während eines Manövers jederzeit ändern.
Der Status der Funktion wird beim Ausschalten der Zündung nicht gespeichert.
