2020 TOYOTA PROACE sensor

.
.
Proace_sv_Chap00a_sommaire_ed01-2019
Råd vid körning 196Starta och stänga av motorn: vanlig nyckel, nyckel med fjärrkontroll 199Starta/stanna motorn, "Smart Entry & Start System" 202Parkeringsbroms 205Hill start assist control (HAC) 206Manuell femväxlad växellåda 207Manuell sexväxlad växellåda 207Växlingsindikator 208Automatlåda 209Elstyrd växellåda (EGS/ETG) 214Stop & Start 218Head-up display 222Adjustable Speed Limiter (ASL) 224Road Sign Assist 225Fartbegränsare 229Farthållare 232Adaptive cruise control 236Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 243Lane Departure Alert 248Driver Attention Alert 250Döda vinkeln-varnare 252Parkeringssensorer 255Backkamera, invändig backspegel 258180-vy bakåt 259Tyre Pressure Warning System (TPWS) 262
Bränsletank 265Feltankningsskydd för dieselmotor 266Snökedjor 268Dragkrok 269Energisparläge 270T i llb e h ö r 271Lastbågar/lasträcke 273Byte av torkarblad 274Motorhuven 276Dieselmotor 277Kontroll av nivåer 278Kontroller 281AdBlue® och SCR-systemet (Diesel) 283
Varningstriangel (förvaring) 287Verktygslåda 287Sats för provisorisk däckreparation 290Byta hjul 296Byte av lampa 303Byte av säkring 31612 V-batteri 321Bogsering 325Bränslestopp (diesel) 327
Bilens mått 328Motorer 332Vikter 332Identifieringsuppgifter 337
KörningPraktisk information
Om ett fel uppstår
Tekniska data
Nöd- eller assistanssamtal 338Toyota Pro Touch with navigation system 3 41To y o t a P r o To u c h 377Toyota Radio Bluetooth 397
Ljud och multimedia
Alfabetiskt register
Innehåll

4
Proace_sv_Chap00b_vue-ensemble_ed01-2019
Utvändigt
Tanklock, bränsletank 265-266Feltankningsskydd 266-267Bränslestopp, avlufta dieselmotor 327
Tyre Pressure Warning System (TPWS) 262-264Däck, däcktryck 263 -264, 337ESC -program 161-163ABS, REF 162DSC/ASR 163Toyota Traction Select 163, 16 4 -165Snökedjor 268
Framdörrar 74-75AdBlue®-tank 283-286Verktygslåda 287-289
Automatisk tändning av ljusen 149Automatisk växling helljus/halvljus 153-154Blinkers 148Manuell inställning av strålkastarhöjd 155Byta lampor fram 303 -309Strålkastarspolare 158
Öppna motorhuven 276
Nyckel 47Nyckel, fjärrkontroll 47-54Byte av batteri, nollställning 54Smart Entry & Start System 5 5 -71Byte av batteri, nollställning 70Starta/stänga av motorn med nyckeln, fjärrkontrollen 199 -201Starta/stänga av motorn med Smart Entry & Start System 202-204Låsa/låsa upp bilen inifrån 72-73Larm 95-97
Road Sign Assist 225-228Forward collision warning 243 -245Autonomous emergency braking 243, 246 -248Driver Attention Alert 250-251
Byte av torkarblad 274Automatisk torkarfunktion 157-158Borttagning av imma och is fram 132
Dimstrålkastare 147, 309Varselljus 149, 305Statiskt kurvljus 152
Parkeringssensor fram 255-257Bogsering 325-326
Översikt

5

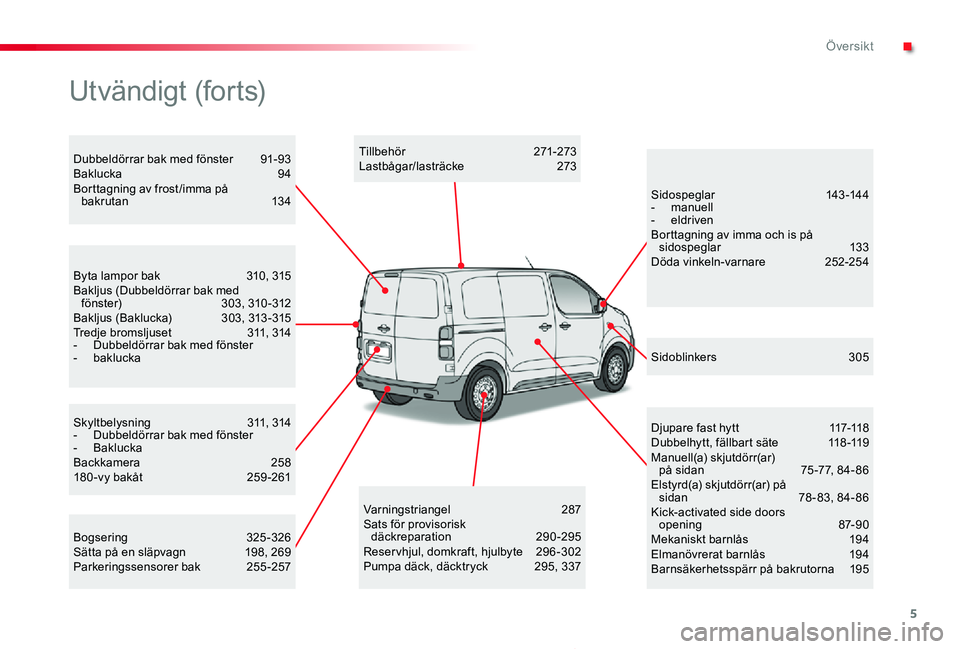

Proace_sv_Chap00b_vue-ensemble_ed01-2019
Skyltbelysning 311, 314- Dubbeldörrar bak med fönster- BakluckaBackkamera 258180-vy bakåt 259-261
Byta lampor bak 310, 315Bakljus (Dubbeldörrar bak med fönster) 3 03, 310 - 312Bakljus (Baklucka) 303, 313-315Tredje bromsljuset 311, 314- Dubbeldörrar bak med fönster- baklucka
Varningstriangel 287Sats för provisorisk däckreparation 290-295Reser vhjul, domkraft, hjulbyte 296 -302Pumpa däck, däcktryck 295, 337
Sidospeglar 143-144- manuell- eldrivenBorttagning av imma och is på sidospeglar 133Döda vinkeln-varnare 252-254
Djupare fast hytt 117-118Dubbelhytt, fällbart säte 118 -119Manuell(a) skjutdörr(ar) på sidan 75 -77, 84- 86Elstyrd(a) skjutdörr(ar) på sidan 78 - 83, 84- 86Kick-activated side doors opening 87- 9 0Mekaniskt barnlås 194Elmanövrerat barnlås 194Barnsäkerhetsspärr på bakrutorna 195
Sidoblinkers 305
Tillbehör 271-273Lastbågar/lasträcke 273
Bogsering 325-326Sätta på en släpvagn 198, 269Parkeringssensorer bak 255-257
Dubbeldörrar bak med fönster 91-93Baklucka 94Borttagning av frost /imma på bakrutan 134
Utvändigt (forts)
.
Översikt

89
Proace_sv_Chap02_ouvertures_ed01-2019
Stängningen indikeras med att blinkersljusen blinkar under några sekunder och en ljudsignal hörs.Om du rör foten igen medan dörren stängs, öppnas den i stället.De elstyrda sidospeglarna fälls ned när bilen låses (om det finns elstyrda sidospeglar på bilen).
Stänga
Funktionen "Automatisk baklucksöppning"
ska vara aktiverad i menyn för fordonsinställningar.F Med fjärrkontrollen på dig och när du befinner dig i avkänningszonen A, rör du foten under den bakre stötfångaren, på samma sida som den dörr du vill stänga.
När dörren är stängd låses bilen automatiskt om funktionen Automatisk baklucksöppning och låsning har valts på inställningsmenyn i bilen.
Urkoppling
Automatisk öppning av bakluckan är aktiverad som standard.Gå till bilens inställningsmeny om du vill koppla ur funktionen.
Automatisk låsning
Bilen låser sig själv efter att den sensorstyrda och motoriserade sidoskjutdörren har stängts.Gå till bilens inställningsmeny om du vill koppla ur funktionen automatisk låsning.
Om bilen inte har något larm indikeras låsningen genom att blinkerslamporna lyser med fast sken i ungefär två sekunder.Beroende på version fälls samtidigt sidospeglarna in.
Funktionsstörning
En ljudsignal som hörs tre gånger när funktionen används, anger att den inte fungerar ordentligt.
Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för att kontrollera systemet.
Med ljudsystem eller pekskärm
Handsfree-funktionen för bakluckan eller automatisk låsning när skjutdörren är stängd aktiveras och inaktiveras via bilens inställningsmeny.
2
Öppna och stänga

149
Proace_sv_Chap04_eclairage-et-visibilite_ed01-2019
Varselljus fram
(lysdioder)
Belysning som tänds automatiskt när motorn startas, då belysningsreglaget står i läge "0" eller "AUTO".
Automatisk tändning av
ljusen
Aktivering
Om systemet känner av att det är för mörkt, tänds nummerplåtsbelysningen och positions- och halvljusen automatiskt med hjälp av en ljusgivare, utan att föraren behöver göra något. De kan också tändas om systemet känner av regn, på samma gång som vindrutetorkarna fram startas automatiskt.Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller då vindrutetorkaren har kopplats bort, släcks ljusen åter automatiskt.
Inaktivering
F Vrid reglaget till ett annat läge. Urkopplingen av funktionen åtföljs av ett meddelande.
Funktionsstörning
Om ljussensorn inte fungerar normalt tänds ljusen och denna kontrollampa tänds i
Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
instrumentpanelen, åtföljt av en ljudsignal och/
eller ett meddelande.
Vid dimma eller snöväder kan ljusgivaren ändå detektera en tillräcklig ljusstyrka. Belysningen tänds då inte automatiskt.Ljusgivaren som är kopplad till regngivaren är placerad längst upp i vindrutan, bakom den invändiga backspegeln. Täck inte över denna
givare för då fungerar inte funktionerna.
F Vrid ringen till läget "AUTO". Inkopplingen
av funktionen åtföljs av ett meddelande.
4
Belysning och sikt

151
Proace_sv_Chap04_eclairage-et-visibilite_ed01-2019
Yttre instegsbelysning
Fjärrstyrd tändning av den yttre belysningen gör det lättare att närma sig bilen i mörker. Den aktiveras då belysningsreglaget står i läge "AUTO" och ljussensorn detekterar att det är mörkt ute.
Så här aktiverar du funktionen
F Tryck på det öppna hänglåset på fjärrkontrollen eller en av framdörrarnas handtag med elektroniskt lås- och startsystem.
Släckning
Den yttre instegsbelysningen släcks automatiskt efter en viss tid, när tändningen slås på eller när bilen låses igen.
Programmering
Halvljusen och positionsljusen tänds och bilen låses också upp.
Med ljudsystem eller pekskärm
Aktivering, inaktivering och varaktighet för instegsbelysningen kan ställas in via bilens konfigurationsmeny.
4
Belysning och sikt

170
Proace_sv_Chap05_securite_ed01-2019
Krockkuddar
System framtaget för att öka säkerheten för passagerarna (förutom mittplatserna på rad 2 och 3, om din bil är utrustad med det) vid allvarliga kollisioner. Krockkuddarna kompletterar säkerhetsbältena, som är försedda med kraftbegränsare.I zonerna för kollisionsavkänning finns elektroniska sensorer som registrerar och analyserar eventuella frontal- och sidokrockar:- vid allvarliga kollisioner löser krockkuddarna ut sig omedelbart och bidrar till att skydda passagerarna i bilen ännu bättre (förutom mittplatserna på rad 2 och 3, om din bil är utrustad med det). Direkt efter kollisionen töms krockkuddarna snabbt på luft för att inte skymma sikten eller hindra någon att ta sig ut ur bilen,- i händelse av en lättare kollision eller påkörning bakifrån och i vissa situationer då bilen välter, kan det hända att krockkuddarna inte aktiveras. I dessa fall
är det bara säkerhetsbältena som bidrar till att skydda dig.
Krockkuddarna fungerar inte med tändningen frånslagen.
Denna utrustning kan bara blåsas upp en enda gång. Om en andra krock skulle uppstå (vid samma olycka eller vid en ny) kommer krockkudden inte att utlösas.
När krockkudden eller krockkuddarna aktiveras, åtföljs detta av en rökutveckling och ett ljud som beror på att den integrerade krutladdningen löser ut.Denna rök är inte skadlig, men kan ha irriterade verkan på känsliga personer.Detonationsljudet som hörs när en eller flera krockuddar aktiveras kan medföra nedsatt hörsel under en kort stund.Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
Säkerhet

173
Proace_sv_Chap05_securite_ed01-2019
Ställ in sätet i normalt och upprätt läge.Spänn fast säkerhetsbältet och ställ in det rätt.Ingenting får befinna sig mellan de åkande och krockkuddarna (barn, husdjur,
föremål...). Sätt inte fast och limma ingenting nära krockkuddarna och inte heller i området där de blåses upp. Det kan orsaka allvarliga skador när krockkuddarna blåses upp.Modifiera aldrig bilens originalutförande. Detta gäller i synnerhet delarna direkt runt krockkuddarna.Efter en olycka eller om bilen har stulits ska krockkuddssystemet kontrolleras.Allt arbete med krockkuddesystemet måste utföras en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Även om alla dessa försiktighetsåtgärder vidtas går det inte att utesluta en risk för skador eller lättare brännsår på huvud, överkropp eller armar när en krockkudde löser ut.
Sidokrockkuddar
Använd endast godkända överdragsklädslar som är kompatibla med sidokrockkuddarnas funktion. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för information om stolklädslar som är lämpliga för din bil.Läs under motsvarande rubrik för mer information om tillbehör.Fäst ingenting och limma ingenting på sätenas ryggstöd (häng inga kläder etc.), detta kan förorsaka skador i bröstkorgen eller armen då sidokrockkudden aktiveras.Sitt inte så att överkroppen befinner sig närmare dörren än nödvändigt.
Krockkudden blåses i själva verket upp nästan momentant (inom några millisekunder) och töms sedan samtidigt som den evakuerar varm gas genom hål som är avsedda för detta.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg inte händerna på rattnavet.Sätt inte upp fötterna på instrumentbrädan, på passagerarens sida.Rök inte i bilen eftersom krockkuddarna kan ge upphov till brännskador eller skaderisker när de blåses upp, på grund av glöd från cigaretter eller pipa.Ratten får aldrig demonteras, göras hål i eller utsättas för kraftiga slag eller stötar.Sätt inte fast något och limma inget på varken ratten eller instrumentbrädan, eftersom det kan leda till skador när krockkuddarna blåses upp.
Råd
För att krockkuddarna ska fungera effektivt är det viktigt att du följer säkerhetsföreskrifterna nedan.
I framdörrarnas paneler finns sidokrocksensorer.En skadad dörr eller oriktigt utförda ingrepp (ändring eller reparation) på framdörrarna eller deras innerpaneler kan äventyra sensorernas funktion - Risk för att fel uppstår på sidokrockkuddarna!Sådant arbete måste utföras av en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
5
Säkerhet
