När du backar och ett fel uppstår kan följande hända, beroende på bilens utrustning:
Kontakta en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Den här varningslampan tänds och ett meddelande visas tillsammans med en ljudsignal.
Varningslampan på den här knappen blinkar och ett meddelande visas tillsammans, med en ljudsignal.
I dåligt väder eller på vintern bör du försäkra dig om att sensorerna inte är täckta av lera, rimfrost eller snö. Då du lägger i backväxeln informeras du av en ljudsignal (långt pip) om att sensorerna kan vara smutsiga.Vissa ljudkällor (motorcykel, lastbil, tryckluftsborr...) kan utlösa parkeringssensorernas ljudsignaler.
HögtryckstvättNär du tvättar bilen ska du hålla munstycket minst 30 centimeter från sensorerna, annars riskerar de att skadas.

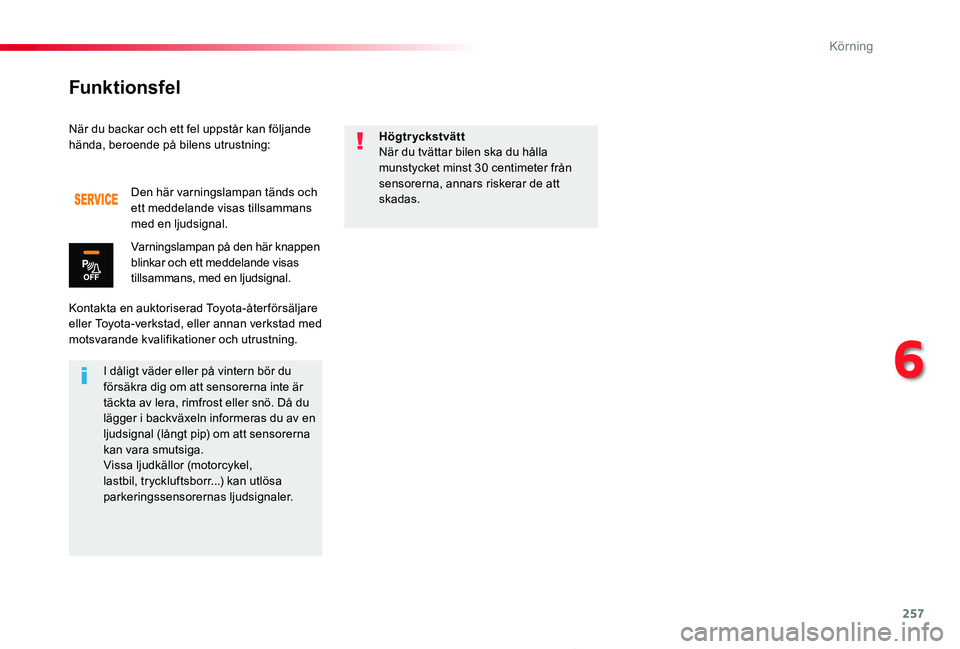

Funktionsfel
6
Körning

258
Proace_sv_Chap06_conduite_ed01-2019
Backkamera med visning i backspegeln
Backkameran aktiveras automatiskt när backväxeln läggs i.
Funktionen kan kompletteras med parkeringssensorerna.
Om bakluckan eller en bakdörr öppnas (beroende på utförande) kan displayen störas.Ta hänsyn till det utrymme som krävs för öppning av en skåpdörr.Det är normalt att bilden återges med viss deformation.
Backkameran innebär inte att föraren kan vara mindre uppmärksam.
Kontrollera regelbundet att kameralinserna är rena.Rengör backkameran regelbundet med en torr, mjuk trasa.
Bilden visas på den invändiga backspegeln.
Högtr yckstvätt (till exempel om bilen är lerig)När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från kameran, annars riskerar den att skadas.De blå linjerna representerar bilens bredd (inklusive backspeglar).Den röda linjen representerar ett avstånd på 30 cm från stötfångaren bak och de små blå linjerna visar ett avstånd på 1 meter (A) respektive 2 meter (B).
Körning

259
Proace_sv_Chap06_conduite_ed01-2019
180-vy bakåt
Det här funktionen visar närområdet runt bilen på skärmen med hjälp av kameror som är placerade baktill på bilen. Backsensorerna på den bakre och/eller främre stötfångaren kompletterar informationen från vyn ovanifrån som visas på den högra bilden.Som komplement till vyn ovanifrån (höger bild) finns flera olika alternativ för den vänstra bilden:- Standardvy bakåt- 180°-vy bakåt- återskapad inzoomad vy bakåt
Så återskapas en bild
Systemet visar både en bild från någon av de valda vyerna (till vänster) liksom en bild ovanifrån av området bakom bilen.AUTO-läget är aktiverat som standard.I det här läget väljer systemet den bästa bilden (standard eller zoom) beroende på den information som kommer från parkeringssensorerna.180°-vy är bara tillgängligt via menyerna.
Bilden försvinner när hastigheten överstiger 10 km/h.Funktionen stängs av automatiskt sju sekunder efter att backväxeln
inte längre är i, eller om en dörr eller bakluckan öppnas.
Funktionen är en hjälp till föraren som underlättar sikten och innebär inte att du kan vara mindre uppmärksam.Bilderna från kamerorna kan vara deformerade på grund av yttre orsaker (väderförhållanden, körstil...).Om solen lyser kan det finnas skuggor och om ljusförhållandena inte är tillräckliga kan bilden förmörkas och få mindre kontrast.
Den bakre kameran spelar in omgivningen runt fordonet under manövern. En bild ovanifrån av området bakom bilen återskapas (visas mellan blå ramar) i realtid medan du manövrerar bilen.Bilden gör det enklare att manövrera bilen rätt när du parkerar och att se samtliga hinder i närheten.Den återskapade bilden raderas automatiskt om bilen står stilla för länge.
6
Körning

260
Proace_sv_Chap06_conduite_ed01-2019
Standardvy
"180°-v y"Inzoomad vy (återskapad)
Kameran lagrar information genom hela manövern för att skapa en bild ovanifrån av området bakom fordonet som tar hänsyn till alla hinder runtomkring.Vyn är tillgänglig i AUTO -läge eller genom att du väljer den i menyn för ändring av vy.
180°-vyn låter dig backa ut från en parkeringsplats samtidigt som du förvarnas om ett fordon, en fotgängare eller cyklist närmar sig bakom bilen.Vyn rekommenderas inte för att genomföra hela backningsmanövern.Den är sammansatt på följande sätt:
Området bakom fordonet visas på skärmen.De längsgående blå linjerna representerar bilens bredd (inklusive backspeglar) och deras riktning beror på rattens läge.Den röda linjen representerar ett avstånd på 30 cm från stötfångaren bak och de tvärgående blå linjerna visar ett avstånd på 1 meter respektive 2 meter.
Vyer bakåt
Lägg i backväxeln för att aktivera kameran som är placerad på bakluckan eller en bakdörr.
Parkeringssensorerna bak kompletterar den information du får om hur det ser ut runt bilen.Hindren kan se ut att var längre bort än de verkligen är.Det är viktigt att samtidigt använda
sidospeglarna under hela manövern.
Körning

261
Proace_sv_Chap06_conduite_ed01-2019
Aktivering
Funktionen aktiveras automatiskt när backväxeln läggs i.En bild visas i ett fönster på pekskärmen. För att stänga fönstret trycker du på det röda krysset högst upp till vänster i fönstret.
När undermenyn visas väljer du någon av de fyra vyerna:
Standardvy
18 0°-v y
Inzoomad vy
AUTO-läge
Du kan när du vill öppna fönstret igen genom att trycka i det här området på skärmen.
Kontrollera regelbundet att kameralinserna är rena.Rengör backningskameran regelbundet med en svamp eller en mjuk trasa.
"AUTO - l ä g e"
Läget aktiveras som standard.Via sensorerna på den bakre stötfångaren kan den automatiska vyn gå från vy bakåt till vy ovanifrån om ett hinder närmar sig under manövern.
Funktionen stängs av automatiskt om du kopplar på ett släp eller monterar en cykelhållare på dragkroken (bilar med en dragkrok som installerats enligt tillverkarens föreskrifter).
Snabbstartsläge
I det här läget visas den sammansatta vyn (vänster bild) och vyn ovanifrån efter bara några ögonblick.
Högtr yckstvätt (till exempel om bilen är lerig)När du tvättar bilen ska du hålla munstycket minst 30 centimeter från kameralinserna, annars riskerar de att
skadas.
Ett meddelande (på engelska) ber dig kontrollera hur det ser ut runt bilen innan du börjar manövern.
6
Körning

262
Proace_sv_Chap06_conduite_ed01-2019
Tyre Pressure Warning System (TPWS)
Systemet över vakar trycket i de fyra däcken, så snart bilen sätts i rörelse.Det jämför signaler från hjulhastighetsgivarna med särskilda referensvärden, som måste nollställas efter varje justering av däcktr ycket eller efter byte av ett hjul.Systemet sänder en varning så snart det upptäcker att trycket sjunker i ett eller flera däck.
Däcktryckvarningssystemet ersätter inte behovet av uppmärksamhet från föraren.Trycket i däcken måste fortfarande kontrolleras varje månad (även reservhjulet) samt före varje långfärd.Att köra bilen med för låga däcktryck
försämrar väghållningen, förlänger bromssträckorna och ger upphov till onormalt slitage, särskilt under krävande förhållanden (hög fart, hög vikt, långa körsträckor).
System som kontrollerar däcktrycket medan du kör.
Lufttrycket i däcken som angivits för din bil finns på däcktryckdekalen.Mer information om bilens identifieringsuppgifter finns under motsvarande rubrik.Däcktrycken ska kontrolleras med kalla däck (efter 1 timmas stillastående eller efter en körsträcka som understiger 10 km i måttlig fart).I annat fall (varma däck) ska tryckvärdena på etiketten ökas med 0 , 3 b a r.
Att köra bilen med för låga däcktryck ökar även bränsleförbrukningen.Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av snökedjor.
Reservhjul
Reservhjulet med stålfälg har inte tryckvarningssensor.
Körning

271
Proace_sv_Chap07_info-pratiques_ed01-2019
Tillbehör
I Toyota-butikerna finns ett brett sortiment av tillbehör och reser vdelar.Dessa tillbehör är anpassade till ditt fordon och omfattas av information och garanti från Toyota.
Komforttillbehör
Vindavvisare på dörrar, cigarettändare, bagagehållare, klädhängare på nackstöd, parkeringssensorer fram och bak, designade stänkskydd, inredningssystem i bagageutrymmet, osv.
Transporttillbehör
Förvaringsfack i bagageutrymmet, lasthållare, cykelhållare på draganordningen, cykelhållare på lasträcke, skidhållare, lastbox, elsats för dragkrok etc.Dragstång, som måste monteras av en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Stylingtillbehör
Navkapslar, centrumkåpor för fälgar, dörrtrösklar, växelspaksknoppar, osv.
Säkerhetstillbehör
Stöldlarm, gravering av rutor, stöldskydd för hjul, bilbarnstolar, alkomätare, första-hjälpen-sats, varningstriangel, säkerhetsväst, spårsändare, box för bilparkshantering,
snökedjor, autosocks, dimstrålkastare, osv.
Skydd
Skyddsmatta*, överdragsklädslar som är kompatibla med sidokrockkuddar, stänkskydd, sidoskyddslister, stötfångarskydd, skyddssats för lastutrymme (av trä eller plast), trösklar bak, golvmattor bak, osv.
Montering av elektriska utrustningar eller tillbehör som inte rekommenderas av Toyota kan medföra fel på fordonets elsystem och för hög elförbrukning.Ta kontakt med en representant för
Toyota för att få information om utbudet av godkänd utrustning och tillbehör.
Installation av radiosändare
Före all eftermontering av radiosändare med utvändig antenn på bilen, rekommenderar vi att du vänder
dig till din Toyota-handlare, som kan förse dig med information om vilka specifikationer som måste uppfyllas (frekvensband, maximal uteffekt, antennposition, specifika installationsvillkor) av de sändare som kan monteras, i enlighet med direktivet för elektromagnetisk kompabilitet för fordon (2004/104/EG).
Beroende på lagstiftningen i landet kan det vara obligatoriskt med viss säkerhetsutrustning: reflexväst med hög synlighet, varningstriangel, alkomätare, extralampor, extra säkringar, brandsläckare, första hjälpen-kit, bakre
stänkskydd, osv.
* För att undvika att pedalerna fastnar i mattan:- se till att skyddsmattan är rätt placerad och fäst ordentligt,- placera aldrig flera skyddsmattor på varandra.
7
Praktisk information

302
Proace_sv_Chap08_En-cas-de-panne_ed01-2019
F Beroende på bilens utrustning spärrar du den låsbara hjulbulten med fälgnyckeln 1 försedd med stöldskyddshylsan 4.F Dra åt övriga hjulbultar enbart med fälgnyckeln 1.F Lägg tillbaka verktygen i verktygslådan.
Däcktrycket anges på denna dekal.
Efter ett hjulbyte
Placera det punkterade däcket på rätt sätt i hållaren.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning snarast möjligt kontrollera hjulmuttrarna är korrekt åtdragna och att tr ycket i reser vhjulet är korrekt.Reparera det punkterade hjulet och montera genast tillbaka det på bilen.
Kontrollera lufttrycket i däcken och nollställ systemet om din bil är försett med däcktryckvarningssystem.
Tyre Pressure Warning System (TPWS)
Reser vhjulet i plåt har ingen sensor för däcktrycksvarnaren.
Hjul med hjulsida
Vid återmontering av hjulet monterar du hjulsidan genom att först placera ventilöppningen mitt för hjulventilen och sedan trycka runt om på hjulsidan med
handflatan.
Läs under motsvarande rubrik för mer information om däcktrycksvarnaren.
Om ett fel uppstår
