2020 TOYOTA GR YARIS stop start

124
Yaris OM52L09SE
4-1. Innan du börjar köra
4-1.Innan du börjar köra
nStarta motorn
 sid. 132
nKörning
1 Trampa ned kopplingspedalen
och för samtidigt växelspaken till
1. ( sid. 135)
2 Lossa parkeringsbromsen.
( sid. 139)
3 Släpp långsamt upp kopplings-
pedalen. Trampa samtidigt lugnt
på gaspedalen för att accele-
rera.
nStanna bilen
1 Trampa ned kopplingspedalen
samtidigt som du trampar ned
bromspedalen.
2 Ansätt parkeringsbromsen, vid
behov.
Om bilen ska bli stående under längre
tid bör du föra växelspaken till N.
( sid. 135)
Om stopp- och startsystemet är aktive-
rat stängs motorn av om du flyttar väx-
elspaken till N och släpper upp kopp-
lingspedalen. ( sid. 192)
nParkera bilen
1 Trampa ned kopplingspedalen
samtidigt som du trampar ned
bromspedalen. 2
Ansätt parkeringsbromsen.
( sid. 139)
Kontrollera att parkeringsbromsindika-
torn är tänd.
3 För växelspaken till N.
( sid. 135)
För växelspaken till 1 eller R när du par-
kerar i en backe och blockera hjulen om
det behövs.
4 Stäng av motorn med startknap-
pen.
5 Släpp upp bromspedalen lång-
samt.
6 Lås dörren och kontrollera att du
har nyckeln med dig.
nStart i brant uppförsbacke
1 Se till att parkeri ngsbromsen är
ansatt och för växelspaken till 1.
2 Tryck lätt på gaspedalen samti-
digt som du långsamt lättar på
kopplingspedalen.
3 Lossa parkeringsbromsen.
nKöra i regn
lKör försiktigt när det regnar eftersom
sikten försämras, fönsterrutorna kan
bli immiga och vägen hal.
lKör försiktigt när det börjar regna
eftersom vägytan då blir särskilt hal.
lUndvik att köra med hög hastighet på
motorvägar när det regnar. Regnet
kan bilda ett lager vatten mellan
däcken och vägbanan vilket hindrar
styrningen och bromsarna från att
fungera effektivt.
nBegränsning av motorns uteffekt
(Bromsprioriteringssystem)
lOm gaspedalen och bromspedalen
trampas ned samtidigt kan motorns
effekt begränsas.
Köra bilen
Observera följande rutiner för
säker körning:
Körrutiner
OM52L09SE.book Page 124 Monday, January 4, 2021 5:46 PM

192
Yaris OM52L09SE
4-5. Använda förarstödsystem
nStänga av motorn
1 Trampa ned kopplingspedalen
helt och trampa ned bromspe-
dalen för att stanna bilen.
2 För växelspaken till N och släpp
upp kopplingspedalen. Motorn
stängs av automatiskt.
Om Stopp- och start systemet har stängt
av motorn, tänds kontrollampan i stopp-
och startsystemet.
nStarta om motorn
Trampa på kopplingspedalen med
växelspaken i läge N. Motorn star-
tar automatiskt.
När motorn startar slocknar kontrollam-
pan till stopp- och startsystemet.
Tryck på avstängningsknappen till
stopp- och startsystemet, för att
stänga av systemet.
Stopp- och startsystemets kontrol-
lampa tänds.
Tryck på knappen igen för att aktivera
stopp- och startsystemet så slocknar
systemets avstängningslampa.
nAutomatisk aktivering av stopp-
och startsystemet
Om stopp- och startsystemet har
stängts av med systemets avstäng-
ningsknapp blir det automatiskt återakti-
verat så snart startknappen trycks till
avstängt läge och motorn därefter star-
tas.
nTips för användning
lOm startknappen trycks in medan
motorn har stannats av stopp- och
startsystemet kan motorn kan inte
startas igen med den automatiska
startfunktionen. I så fall ska motorn
startas igen på normalt sätt.
( sid. 132)
Stopp- och startsystem
Stopp- och startsystemet stan-
nar och startar om motorn
enligt kopplingspedalens eller
växelspakens användning när
bilen är stillastående, t.ex. vid
trafikljus, en korsning, etc, i
syfte att förbättra bränsleeko-
nomin och minska ljudförore-
ningar orsakat av att motorn
går på tomgång.
Stopp- och startsystem,
funktion
Inaktivera stopp- och
startsystemet
OM52L09SE.book Page 192 Monday, January 4, 2021 5:46 PM

193
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
lOm motorn startas om av stopp- och
startsystemet kan eluttagen tillfälligt
vara ur funktion, men det är inte en
funktionsstörning.
lInstallation och borttagning av elek-
triska komponenter och trådlösa
enheter kan påverka stopp- och start-
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning för information.
lNär du stannar bilen under en längre
stund ska startk nappen tryckas till
avstängt läge och motorn stängas av.
lRatten kan tillfälligt kännas trögare
när motorn har startats om med stopp-
och startsystemet.
nFunktionsvillkor
lStopp- och startsystem et är i funktion
när följande villkor är uppfyllda:
• Bilen har körts under en viss tid.
• Kopplingspedalen är inte nedtrampad.
• Växelspaken är i N.
• Förarplatsens säker hetsbälte är fast-
spänt.
• Förardörren är stängd.
• Valda körlägen är normalt läge eller
Track-läge.
• Vindruteavfrostaren är avstängd.
• Motorn är tillräckligt varm.
• Om utetemperaturen är lägst –5 °C.
• Motorhuven och bakluckan är
stängda. ( sid. 194)
lStopp- och starts ystemet stänger
eventuellt inte av motorn i följande
situationer. Det innebär inte att stopp-
och startsystemet är defekt.
• När luftkonditioneringen används.
• När batteriet genomgår regelbunden
uppladdning.
• När batteriet är inte tillräckligt laddat, t.ex. om bilen har varit parkerad under
längre tid och batteriladdningen har
sjunkit; belastningen på elektriciteten
är hög; batterivätskans temperatur är
för låg eller batteriet har försämrats.
• När bromsservots undertryck är lågt.
• En kort stund efter att motorn starta- des. • När bilen stannas ofta, t.ex. i bilköer.
• När kylarvätskans temperatur eller
växellådsoljans temperatur är extremt
hög eller låg.
• Om ratten vrids.
• När bilen körs på i ett område på hög höjd.
• När temperaturen i batterivätskan är extremt låg eller hög.
• En stund efter att batteripolerna har kopplats bort och därefter anslutits.
lOm motorn stannas av stopp- och
startsystemet starta s motorn om igen
automatiskt om något av följande vill-
kor uppfylls:
(Kör bilen om du vill att motorn ska stan-
nas av stopp- och startsystemet.)
• Luftkonditioneringen är påslagen.
• Vindruteavfrostaren slås på.
• Förarens säkerhetsb älte har lossats.
• Förardörren öppnas.
• Körläget ändras från normalt läge och
Track-läge till annat körläge.
• Stopp- och start systemets avstäng-
ningsknapp är intryckt.
• Ratten vrids om.
• Bilen börjar rulla i en sluttning.
lN är motorn stoppas av stopp- och
startsystemet kan mo torn starta auto-
matiskt i följande situationer: (Kör
bilen om du vill att motorn ska stannas
av stopp- och startsystemet.)
• När bromspedalen pumpas eller tram-
pas ned häftigt.
• När luftkonditioneringen används.
• När ett reglage i luftkonditionerings-
systemet används (vindruteavimning
etc.)
• Om batteriets laddning blir för låg.
nNär motorhuven öppnas
Om motorhuven öppnas medan motorn
har stannats av stopp- och startsystemet
uppstår motorstopp och motorn kan inte
startas igen med den automatiska start-
funktionen. I så fall ska motorn startas
igen på normalt sätt. ( sid. 132)
OM52L09SE.book Page 193 Monday, January 4, 2021 5:46 PM

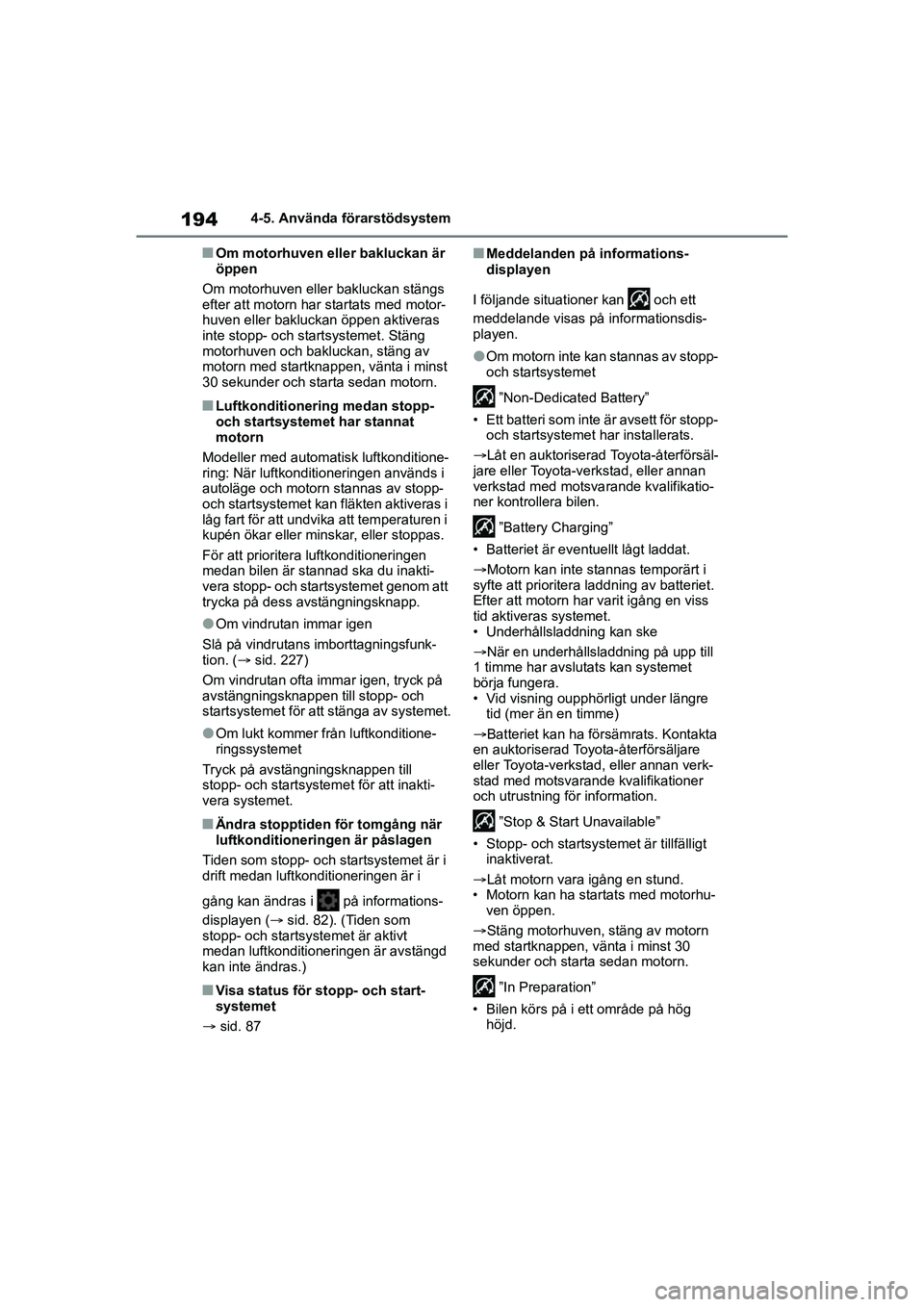

194
Yaris OM52L09SE
4-5. Använda förarstödsystem
nOm motorhuven eller bakluckan är
öppen
Om motorhuven eller bakluckan stängs
efter att motorn har startats med motor-
huven eller bakluckan öppen aktiveras
inte stopp- och startsystemet. Stäng
motorhuven och bakluckan, stäng av
motorn med startknappen, vänta i minst
30 sekunder och starta sedan motorn.
nLuftkonditionering medan stopp-
och startsystemet har stannat
motorn
Modeller med automati sk luftkonditione-
ring: När luftkonditioneringen används i
autoläge och motorn stannas av stopp-
och startsystemet kan fläkten aktiveras i
låg fart för att undvika att temperaturen i
kupén ökar eller minskar, eller stoppas.
För att prioritera luftkonditioneringen
medan bilen är stannad ska du inakti-
vera stopp- och startsystemet genom att
trycka på dess avstängningsknapp.
lOm vindrutan immar igen
Slå på vindrutans imborttagningsfunk-
tion. ( sid. 227)
Om vindrutan ofta immar igen, tryck på
avstängningsknappen till stopp- och
startsystemet för att stänga av systemet.
lOm lukt kommer från luftkonditione-
ringssystemet
Tryck på avstängningsknappen till
stopp- och startsystem et för att inakti-
vera systemet.
nÄndra stopptiden för tomgång när
luftkonditioneringen är påslagen
Tiden som stopp- och startsystemet är i
drift medan luftkonditioneringen är i
gång kan ändras i på informations-
displayen ( sid. 82). (Tiden som
stopp- och startsyst emet är aktivt
medan luftkonditioneringen är avstängd
kan inte ändras.)
nVisa status för stopp- och start-
systemet
 sid. 87
nMeddelanden på informations-
displayen
I följande situationer kan och ett
meddelande visas på informationsdis-
playen.
lOm motorn inte kan stannas av stopp-
och startsystemet ”Non-Dedicated Battery”
• Ett batteri som inte är avsett för stopp- och startsystemet har installerats.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
”Battery Charging”
• Batteriet är eventuellt lågt laddat.
Motorn kan inte stannas temporärt i
syfte att prioritera laddning av batteriet.
Efter att motorn har varit igång en viss
tid aktiveras systemet.
• Underhållsladdning kan ske
När en underhållsladdning på upp till
1 timme har avslutats kan systemet
börja fungera.
• Vid visning oupphörligt under längre tid (mer än en timme)
Batteriet kan ha försämrats. Kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning för information.
”Stop & Start Unavailable”
• Stopp- och startsyst emet är tillfälligt
inaktiverat.
Låt motorn vara igång en stund.
• Motorn kan ha startats med motorhu- ven öppen.
Stäng motorhuven, stäng av motorn
med startknappen, vänta i minst 30
sekunder och starta sedan motorn.
”In Preparation”
• Bilen körs på i ett område på hög höjd.
OM52L09SE.book Page 194 Monday, January 4, 2021 5:46 PM

195
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
”For Climate Control”
• Luftkonditioneringen används när ute- temperaturen är hög eller låg.
Om skillnaden mellan den inställda
temperaturen och kupéns temperatur
blir liten aktiveras systemet.
• Vindruteavfrostaren är ON.
lOm motorn startas om automatiskt
när den stannats av stopp- och start-
systemet
”For Climate Control”
• Luftkonditioneringssystemet har star- tats eller används.
• Vindruteavfrostaren har slagits på.
”Battery Charging”
• Batteriet är eventuellt lågt laddat.
Motorn startas om för att prioritera
laddning av batteriet. Efter att motorn
har varit igång en viss tid aktiveras sys-
temet.
lOm motorn inte ka n startas om av
stopp- och startsystemet
”Shift to N and Press Clutch to Restart”
(Växla till N och trampa på kopplingspe-
dalen för att starta om)
När motorn har stannats av stopp-
och startsystemet, fl yttades växelspaken
till ett annat läge än N utan att kopp-
lingspedalen trampades ner.
nOm summertonen hörs
Om växelspaken är i annat läge än N
med kopplingspedalen uppsläppt
medan motorn stannats av stopp- och
startsystemet hörs en summerton och
stopp- och startsyst emets kontrollampa
blinkar. För växelspaken till N så att
summertonen upphör. Även i denna
situation startar motorn om kopplingspe-
dalen är nedtrampad.
nSkyddsfunktion i stopp- och start-
systemet
lOm ljudvolymen i ljudanläggningen är
mycket hög kan ljudet plötsligt
stängas av för att minska batteriför-
brukningen. För att undvika att ljudan-
läggningen stängs av bör volymen
hållas på rimlig nivå. Om ljudsystemet
har avbrutits ska startknappen tryckas
till avstängt läge, vänta i minst 3 sek-
under och tryck därefter startknappen
till ACC eller ON för att återaktivera
ljudsystemet.
lLjudsystemet aktivera s eventuellt inte
om batteriets poler har lossats och
därefter anslutits igen. Om detta
skulle inträffa, tryck startknappen till
avstängt läge och upprepa följande
metod två gånger för att aktivera ljud-
systemet.
• Vrid startknappen till ON och därefter till avstängt läge.
nByte av batteri
 sid. 337
nOm stopp- och startsystemets
kontrollampa blinkar hela tiden
En störning kan ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
OM52L09SE.book Page 195 Monday, January 4, 2021 5:46 PM

196
Yaris OM52L09SE
4-5. Använda förarstödsystem
VARNING
nNär stopp- och startsystemet är i
drift
Se till att inaktivera stopp- och start-
systemet medan bilen befinner sig i
ett dåligt ventilerat utrymme.
Om det inte inakti veras kan motorn
startas om automatiskt så att avgaser
ansamlas och tränger in i bilen, vilket
möjligen kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
lLämna inte bilen medan stopp- och
startsystemet har stängt av motorn
(medan kontrollampan till stopp-
och startsystemet är tänd). En
olycka kan ske på grund av den
automatiska startfunktionen.
lTrampa ned bromspedalen och
ansätt parkeringsbromsen vid
behov medan motorn har stannats
av stopp- och startsystemet (medan
kontrollampan i stopp- och startsys-
temet är tänd).
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Om något av följande skulle uppstå
kommer stopp- och startsystemet
eventuellt inte att fungera på rätt sätt.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
lMedan förarens säkerhetsbälte är
påsatt blinkar bältespåminnelse-
lamporna till förarens och framsäte-
spassagerarens bälten.
lÄven om förarens säkerhetsbälte
inte är fastspänt är påminnelselam-
porna till förarens och framsätes-
passagerarens säkerhetsbälten
släckta.
lÄven om förardörren är stängd
tänds varningslampan för öppen
dörr, eller kupébelysningen när
strömbrytaren till kupébelysningen
är i dörrläge.
lÄven om förardörren öppnas tänds
inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte
när strömbrytaren till kupébelys-
ningen är i dörrläge.
nOm motorn stannar
Om stopp- och startsystemet är akti-
verat och kopplingspedalen trampas
ned snabbt kan motorn starta om.
OM52L09SE.book Page 196 Monday, January 4, 2021 5:46 PM

7
299
Yaris OM52L09SE
7
Om problem uppstår
Om problem uppstår
7-1. Viktig informationVarningsblinkers ............... 300
Om du måste få stopp på bilen i en akut
situation .......................... 300
Om bilen sitter fast i vatten som stiger .......... 301
7-2. Åtgärder i en akut situation
Om bilen måste bärgas eller bogseras ................. 303
Om du tycker att något är fel ............................... 307
Bränslepumpens avstängningssystem ....... 308
Om en varningslampa tänds eller en
varningssignal hörs......... 309
Om ett varnings- meddelande visas........... 317
Om du får punktering ........ 319
Om motorn inte startar...... 330
Om du har tappat bort bilnycklarna..................... 332
Om den elektroniska nyckeln inte fungerar
på rätt sätt ...................... 333
Om bilens batteri är urladdat ...................... 335
Om motorn blir överhettad ...................... 340
Om bilen fastnar ............... 342
OM52L09SE.book Page 299 Monday, January 4, 2021 5:46 PM

304
Yaris OM52L09SE
7-2. Åtgärder i en akut situation
Följande kan tyda på fel i växellå-
dan. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller en kommersiell bärg-
ningsfirma med motsvarande kom-
petens och utrustning innan bärg-
ning sker.
 Motorn är igång men bilen rör sig
inte.
 Bilen ger ifrån sig ovanliga ljud.
Framlänges
Använd en rullvagn under bakhju-
len.
Bakifrån
OBSERVERA
nUndvik skador på bilen när den
bärgas av en bärgningsbil med
lyft
lBogsera inte bilen bakifrån när
motorn är avstängd. Rattlåset är
inte tillräckligt st arkt för att hålla
framhjulen raka.
lNär bilen lyfts, se till att den del av
bilen som inte lyfts inte skrapar i
marken och skadas under bogse-
ringen. Utan tillräckligt avstånd
under bilen kan den skadas under
bärgning.
nUndvik skador på bilen när den
bärgas av en bärgningsbil med
lyft
Bogsera aldrig bilen hängande löst i
en kedja eller vajer, varken framifrån
eller bakifrån.
nUndvik skador på bilen vid bärg-
ning i en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
nVid bogsering av bil utrustad
med stopp- och startsystem
Om bilen måste bogseras med alla
fyra hjulen på marken ska följande
utföras innan den börjar bogseras för
att skydda systemet. Tryck startknap-
pen till avstängt läge eller vrid tänd-
ningslåset till ON.
Situationer när en
återförsäljare måste
kontaktas före bogsering
Bärgningsbil med lyft
OM52L09SE.book Page 304 Monday, January 4, 2021 5:46 PM
