8-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
COROLLA HV_TMUK_EL
■Spia di avvertimento pressione pneumatici
■Indicatore LTA (cicalino di avvertimento)
■Indicatore sensore parcheggio assistito Toyota OFF (cicalino di avverti-
mento)
Spia di avverti-
mentoDettagli/azioni
(se presente)
Quando la spia si accende fissa dopo aver lampeggiato per circa 1 minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
 Fare controllare il sistema da un qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
Quando la spia si accende:
Bassa pressione di gonfiaggio degli pneumatici per
 Cause naturali
 Pneumatico sgonfio
 Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di gestione ( P.584)
Spia di avverti-
mentoDettagli/azioni
(Arancione)
(se presente)
Indica un malfunzionamento dell'LTA (S istema di tracciamento della cor-
sia)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.315)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funz ione sensore parcheggio assistito
To y o t a
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indica che il sistema è tempor aneamente non disponibile, probabilmente a
causa di un sensore sporco o coperto di ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.356)

5828-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
■Indicatore RCTA OFF (cicalino di avvertimento)
■Indicatore PKSB OFF (cicalino di avvertimento)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione RCTA (Allarme traffico in attra-
versamento posteriore)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indica che il paraurti posteriore in torno al sensore radar è coperto di
sporco, ecc. ( P.349)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.361)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Quando suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Freno di supporto al par-
cheggio)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando il cicalino non suona:
Indica che il sistema è tempor aneamente non disponibile, probabilmente a
causa di un sensore sporco o coperto di ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.369, 586)

5848-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
■Indicatore del mantenimento freni attivo
■Cicalino di avvertimento
In alcuni casi, il cicalino potrebbe non essere
udito a causa dell'ambiente rumoroso o audio
troppo alto.
■Sensore rilevamento, promemoria cin- tura di sicurezza e cicalino di avverti-
mento passeggero anteriore
●Se sul sedile del passeggero anteriore è
stato sistemato un bagaglio, il sensore rile-
vamento passeggero anteriore potrebbe causare il lampeggiamento della spia di
avvertimento e l'attivazione del cicalino di
avvertimento, anche se non è presente un passeggero sul sedile.
●Se sul sedile è stato collocato un cuscino, il sensore potrebbe non rilevare un pas-
seggero e la spia di avvertimento potrebbe
non funzionare correttamente.
■Spia di avvertimento sistema servo- sterzo elettrico (cicalino di avverti-
mento)
Quando la carica della batteria a 12 Volt
diventa insufficiente o si verifica un tempora- neo calo di tensione, la spia di avvertimento
sistema servosterzo elettrico potrebbe
accendersi e il cicalino di avvertimento potrebbe suonare.
■Quando si accende la spia di avverti-
mento pressione pneumatici (veicoli
con un sistema di controllo pressione pneumatici)
Ispezionare gli pneumatici per verificare se
uno pneumatico è forato.
Se uno pneumatico è forato: P.589, 607
Se nessuno pneumatico è forato:
Portare l'interruttore power in posizione off, quindi su ON. Controllare se la spia di avver-
timento pressione pneum atici si accende o
lampeggia.
Se la spia di avvertimento pressione pneu- matici lampeggia per circa 1 minuto per poi
restare accesa fissa
Potrebbe esserci un malfunzionamento nel
sistema di controllo pressione pneumatici. Fare ispezionare immediatamente il veicolo
da un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
Se si accende la spia di avvertimento pres-
sione pneumatici
1 Dopo che la temperatura degli pneuma-
tici si sarà abbassata a sufficienza, con- trollare la pressione di gonfiaggio di
ciascuno pneumatico e regolarla al livello
specificato.
2 Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, controllare
che la pressione di gonfiaggio di cia-
scuno pneumatico sia al livello specifi- cato ed effettuare l'inizializzazione.
( P.546)
■La spia di avvertimento pressione
pneumatici può accendersi per cause naturali (veicoli con un sistema di con-
trollo pressione pneumatici)
La spia di avvertimento pressione pneumatici
potrebbe accendersi per cause naturali quali perdite d'aria naturali e variazioni nella pres-
sione di gonfiaggio degli pneumatici causate
dalla temperatura. In questo caso, regolando la pressione di gonfiaggio degli pneumatici la
spia di avvertimento si spegnerà (dopo alcuni
minuti).
■Quando lo pneumatico viene sostituito con una ruota di scorta (veicoli con un
sistema di controllo pressione pneuma-
tici)
La ruota di scorta non è provvista di valvola e
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
Indica un malfunzionamento del si stema di mantenimento dei freni
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.

6208-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
AVVISO
■Quando si utilizza la ruota di scorta
normale
●Sostituire la ruota di scorta normale con
uno pneumatico normale il più presto possibile.
●Evitare accelerazioni improvvise, ster-
zate brusche, frenate improvvise e ope- razioni di innesto marcia che potrebbero
causare un'improvvisa frenata motore.
■Quando si utilizza il ruotino di scorta
●Tenere presente che il ruotino di scorta fornito è progettato specificamente per
l'impiego su questo veicolo. Non utiliz-
zare il ruotino di scorta su un altro vei- colo.
●Non utilizzare più ruotini di scorta per
volta.
●Sostituire il ruotino di scorta con uno
pneumatico normale il più presto possi-
bile.
●Evitare accelerazioni improvvise, ster-
zate brusche, frenate improvvise e ope-
razioni di innesto marcia che potrebbero
causare un'improvvisa frenata motore.
■Quando si installa il ruotino di scorta
Potrebbero sussistere problemi nel cor-
retto rilevamento della velocità del veicolo
tali da causare anomalie nel funziona- mento dei seguenti sistemi:
• Assistenza alla frenata e ABS
• VSC
•TRC
• Abbaglianti automatici (se presenti)
• AHS (Sistema abbaglianti adattivi) (se presente)
• Regolatore della velocità di crociera (se
presente)
• Regolatore della velocità di crociera a
radar dinamico con settore di velocità
(se presente)
• EPS
• PCS (Sistema pre-collisione) (se pre-
sente)
• LTA (Sistema di tracciamento della cor- sia) (se presente)
• Sistema di controllo pressione pneuma-
tici (se presente)
• Sensore parcheggio assistito Toyota (se
presente)
• PKSB (Freno di supporto al parcheggio)
(se presente)
• BSM (Monitor punto cieco) (se pre-
sente)
• Impianto monitor retrovisore (se pre- sente)
• Sistema sospensioni variabili adattive
(se presente)
• S-IPA (Sistema di parcheggio assistito
intelligente semplice) (se presente)
• Sistema di navigazione (se presente)
■Limite di velocità quando si utilizza il
ruotino di scorta
Non guidare a velocità superiori agli 80
km/h quando sul veicolo è montato un ruo- tino di scorta.
Il ruotino di scorta non è adatto per la
guida ad alta velocità. La mancata osser- vanza di questa precauzione potrebbe
provocare un incidente con conseguenti
lesioni gravi o mortali.
■Dopo l'utilizzo degli attrezzi e del cric
Prima di mettersi alla guida, assicurarsi
che tutti gli utensili e il cric siano corretta-
mente inseriti nell'apposito scomparto di conservazione per ridurre le possibilità di
lesioni personali durante una collisione o
frenate improvvise.

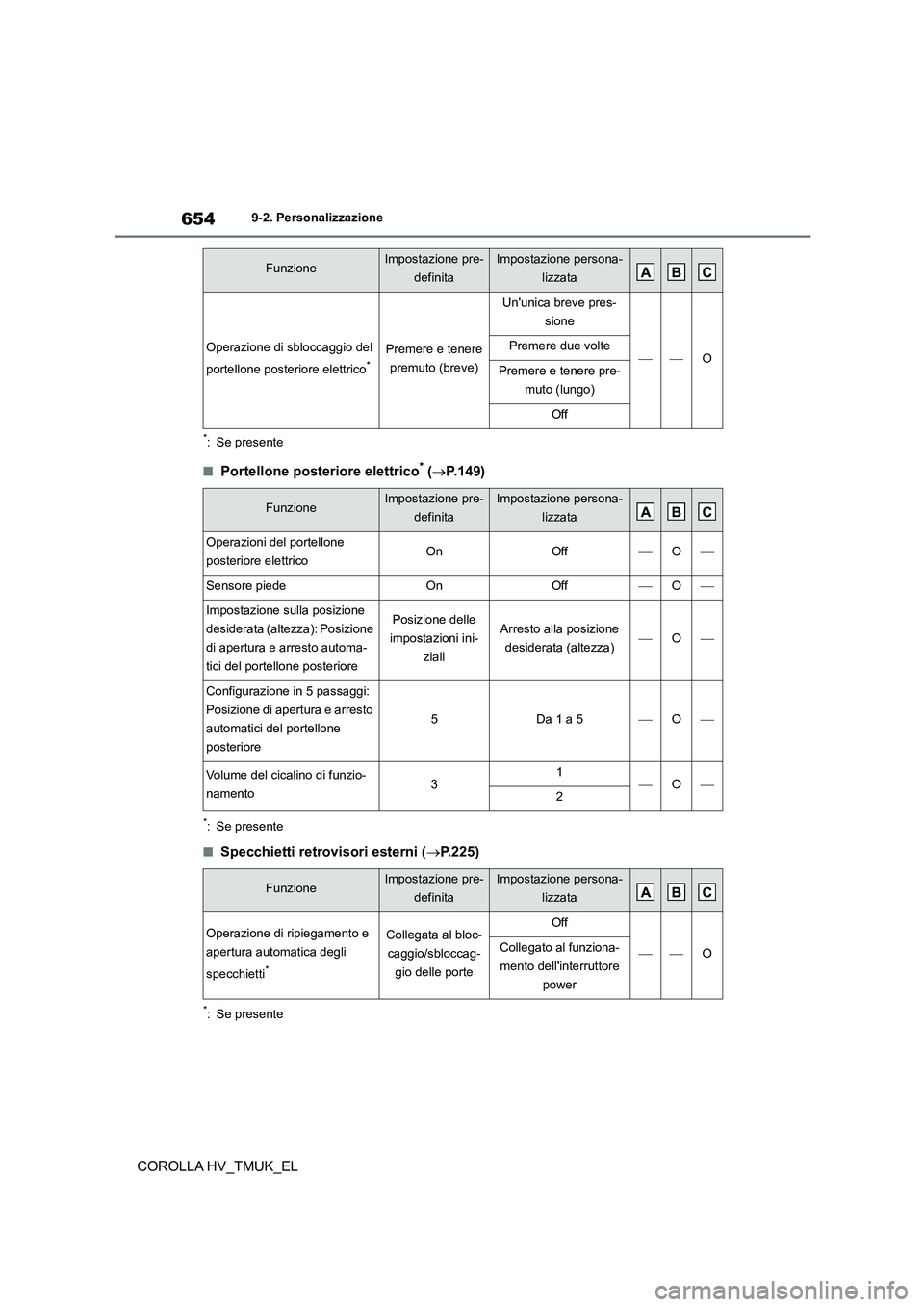

6549-2. Personalizzazione
COROLLA HV_TMUK_EL
*: Se presente
■Portellone posteriore elettrico* (P.149)
*: Se presente
■Specchietti retrovisori esterni (P.225)
*: Se presente
Operazione di sbloccaggio del
portellone posteriore elettrico*Premere e tenere
premuto (breve)
Un'unica breve pres-
sione
OPremere due volte
Premere e tenere pre-
muto (lungo)
Off
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Operazioni del portellone
posteriore elettricoOnOffO
Sensore piedeOnOffO
Impostazione sulla posizione
desiderata (altezza): Posizione
di apertura e arresto automa-
tici del portellone posteriore
Posizione delle
impostazioni ini-
ziali
Arresto alla posizione
desiderata (altezza)O
Configurazione in 5 passaggi:
Posizione di apertura e arresto
automatici del portellone
posteriore
5Da 1 a 5O
Volume del cicalino di funzio-
namento31O2
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Operazione di ripiegamento e
apertura automatica degli
specchietti*
Collegata al bloc-
caggio/sbloccag-
gio delle porte
Off
OCollegato al funziona-
mento dell'interruttore
power
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata

655
9
9-2. Personalizzazione
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
■Alzacristalli elettrici e tetto apribile panoramico* ( P.228, 231)
*: Se presente
■Sistema automatico di controllo luci (P.270)
■AHS (Sistema abbaglianti adattivi)*1 (P.276)
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Funzionamento collegato alla
chiave meccanicaOffOnO
Funzionamento collegato al
radiocomando a distanzaOffOnO
Segnale di funzionamento col-
legato al radiocomando a
distanza (cicalino)
OnOffO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Sensibilità del sensore luceStandardDa -2 a 2OO
Seguimi a casa (tempo tra-
scorso prima che i fari si spen-
gano automaticamente)
30 secondi
60 secondi
O90 secondi
120 secondi
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Sistema abbaglianti adattiviOnOff*2O
Distanza tra un veicolo che
precede e abbaglianti scher-
mati
Ampia
Stretta
OStandard
Velocità del veicolo alla quale
la regolazione dell'intensità e
dell'area illuminata dagli abba-
glianti cambia modalità
Circa 120 km/h o
più
Circa 100 km/h o più
OCirca 80 km/h o più
Regolazione dell'intensità degli
abbaglianti durante la guida in
curva (illuminano più intensa-
mente l'area nella direzione in
cui svolta il veicolo)
OnOffO

6589-2. Personalizzazione
COROLLA HV_TMUK_EL
*: Se presente
■Sensore parcheggio assistito Toyota* (P.352)
*: Se presente
■Funzione RCTA (Allarme traffico in attraversamento posteriore)* (P.360)
*: Se presente
■PKSB (Freno di supporto al parcheggio)* (P.365)
*: Se presente
Tempi di allarme per la pre-
senza di un veicolo in avvicina-
mento (sensibilità)
Intermedio
Precoce
OIn ritardo
Solo in caso di veicolo
rilevato nel punto cieco
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Sensore assistente di par-
cheggio ToyotaOnOffO
Volume cicalinoLivello2Livello1OLivello3
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Funzione RCTA (Allarme traf-
fico in attraversamento poste-
riore)
OnOffO
Volume cicalinoLivello2Livello1OLivello3
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Funzione PKSB (Freno di sup-
porto al parcheggio)OnOffO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata

661
9
9-3. Inizializzazione
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
9-3.Inizializzazione
*: Se presente
Elementi da inizializzare
I seguenti elementi devono essere inizializzati per il normale funzionamento
del sistema dopo casi come il ricollegamento della batteria a 12 Volt, oppure
quando viene eseguita una manutenzione sul veicolo:
Elenco di elementi da inizializzare
ElementoQuando inizializzareRiferimento
PKSB (Freno di sup-
porto al parcheggio)*• Dopo il ricollegamento o la sostituzione
della batteria a 12 VoltP. 3 7 0
Sensore parcheggio
assistito Toyota*• Dopo il ricollegamento o la sostituzione
della batteria a 12 VoltP. 3 5 6
S-IPA (Sistema di par-
cheggio assistito intelli-
gente semplice)*
• Dopo il ricollegamento o la sostituzione
della batteria a 12 VoltP. 3 9 8
Sistema di controllo
pressione pneumatici*
• Quando si ruotano gli pneumatici ante-
riori e posteriori, che hanno pressioni di
gonfiaggio diverse
• Quando si montano pneumatici di
dimensioni diverse
• Quando la pressione di gonfiaggio degli
pneumatici varia, ad esempio quando
varia la velocità di marcia o il peso del
carico
• Quando si scambiano due serie di ruote
registrate
P. 5 4 6
