2020 TOYOTA CAMRY sensor

3114-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
●In de volgende gevallen moet de radarsensor opnieuw worden geka libreerd. Neem
voor meer informatie contact op met een erkende Toyota-dealer o f hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Als de radarsensor of de grille is verwijderd en geplaatst of vervangen
• Als de voorbumper is vervangen
■ Storingen in de camera voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de camera voor mogelijk niet goed, h etgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaag je, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers voor worden verwijderd van het gedeelte
van de voorruit vóór de camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/re parateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de binnen-
zijde van de voorruit waar de camera voor is geplaatst vuil is.
B: Ongeveer 20 cm (ongeveer 10 cm naar links en rechts vanuit he t midden van
de camera voor)
● Als de voorruit vóór de camera voor is beslagen of wanneer er c ondens of ijs op de
voorruit zit, gebruik dan de voorruitverwarming om de condens v an de voorruit te
verwijderen of de voorruit te ontdooien. ( →Blz. 430)
● Vervang het ruitenwisserrubber of het ruitenwisserblad als de r uitenwissers vóór de
waterdruppels niet goed kunnen verwijderen van het gedeelte van de voorruit vóór
de camera vóór.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Na vervanging van de voorruit moet de camera voor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
● Zorg ervoor dat er geen vloeistoffen op de camera voor terechtkomen.
●Bevestig geen voorwerpen, zoals (doorzich-
tige) stickers e.d. op de buitenzijde van de
voorruit vóór de camera voor (het grijze
gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit tot
ongeveer 1 cm onder de onderzijde van
de camera voor
CAMRY_HV_OM_Europe_OM33E11E .book Page 311 Monday, October 7, 2019 12:19 PM

3194-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Als een waarschuwingsmelding wordt weergegeven op het multi-inf ormatiedis-
play
Een van de systemen is mogelijk tijdelijk niet beschikbaar of e r is mogelijk sprake van
een storing in het betreffende systeem.
● Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt gesig-
naleerd dat weer aan de normale w erkingsvoorwaarden wordt voldaan, verdwijnt de
melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitgeruste des-
kundige.
SituatieActie
Als het gedeelte rondom een sensor
bedekt is met vuil, vocht (condens, ijs,
enz.) of andere verontreinigingen
Maak om het gedeelte van de voorruit
voor de camera voor te reinigen gebruik
van de ruitenwissers of de voorruitver-
warming van het airconditioningsysteem
(→ Blz. 430).
Als de temperatuur rondom de camera
voor niet binnen het werkingsbereik ligt,
bijvoorbeeld doordat de auto in de zon of
een zeer koude omgeving staatAls de camera voor heet is, bijvoorbeeld
doordat de auto in de zon heeft gestaan,
maak dan gebruik van de airconditioning
om het gedeelte rondom de camera voor
af te koelen.
Als bij het parkeren van de auto gebruik
is gemaakt van een zonnescherm, kan
bij bepaalde typen zonnescherm door
het zonlicht dat door het oppervlak ervan
wordt gereflecteerd de temperatuur van
de camera voor extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude
omgeving heeft gestaan, maak dan
gebruik van het airconditioningsysteem
om het gedeelte rondom te camera voor
op te warmen.
Het gedeelte vóór de camera voor wordt
afgedekt, bijvoorbeeld doordat de motor-
kap is geopend of doordat een sticker op
het gedeelte van de voorruit vóór de
camera voor is geplakt. Sluit de motorkap, verwijder de sticker,
enz., zodat de camera voor niet meer
wordt afgedekt.
CAMRY_HV_OM_Europe_OM33E11E
.book Page 319 Monday, October 7, 2019 12:19 PM

3214-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat
een aanrijding aan de voorzijde
waarschijnlijk is, klinkt er een zoe-
mer en wordt er een waarschu-
wingsmelding weergegeven op het
multi-informatiedisplay om de be-
stuurder aan te sporen om uit te
wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een aanrijding aan de voorzijde waar-
schijnlijk is, past het een grotere remkracht toe in relatie tot de kracht
waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-functie
Als het systeem vaststelt dat de kans op een frontale aanrijdin g groot is,
waarschuwt het systeem de bestuurder. Als het systeem vaststelt dat de
kans op een frontale aanrijding zeer groot is, worden de remmen automa-
tisch geactiveerd om de aanrijding te helpen voorkomen of de sn elheid
waarmee de aanrijding plaatsvindt te beperken.
PCS (Pre-Crash Safety-systeem)
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en
een camerasensor om voertuigen en voetgangers voor uw auto te sig-
naleren. Wanneer het systeem oordeelt dat een aanrijding aan de voor-
zijde met een voertuig of een voetganger waarschijnlijk is, wor dt een
waarschuwing geactiveerd om de b estuurder aan te sporen om uit te
wijken en wordt de potentiële re mdruk verhoogd om de bestuurder te
helpen een aanrijding te voork omen. Wanneer het systeem oordeel t dat
een aanrijding aan de voorzijde met een voertuig of een voetgan ger
zeer waarschijnlijk is, worden d e remmen automatisch bekrachtig d om
te helpen een aanrijding te voork omen of om de impact van een aanrij-
ding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t waar-
schuwingstijdstip kan worden gewijzigd. (→ Blz. 324)
CTH45BT030NL
CAMRY_HV_OM_Europe_OM33E11E.book Page 321 Monday, October 7, 2019 12:19 PM

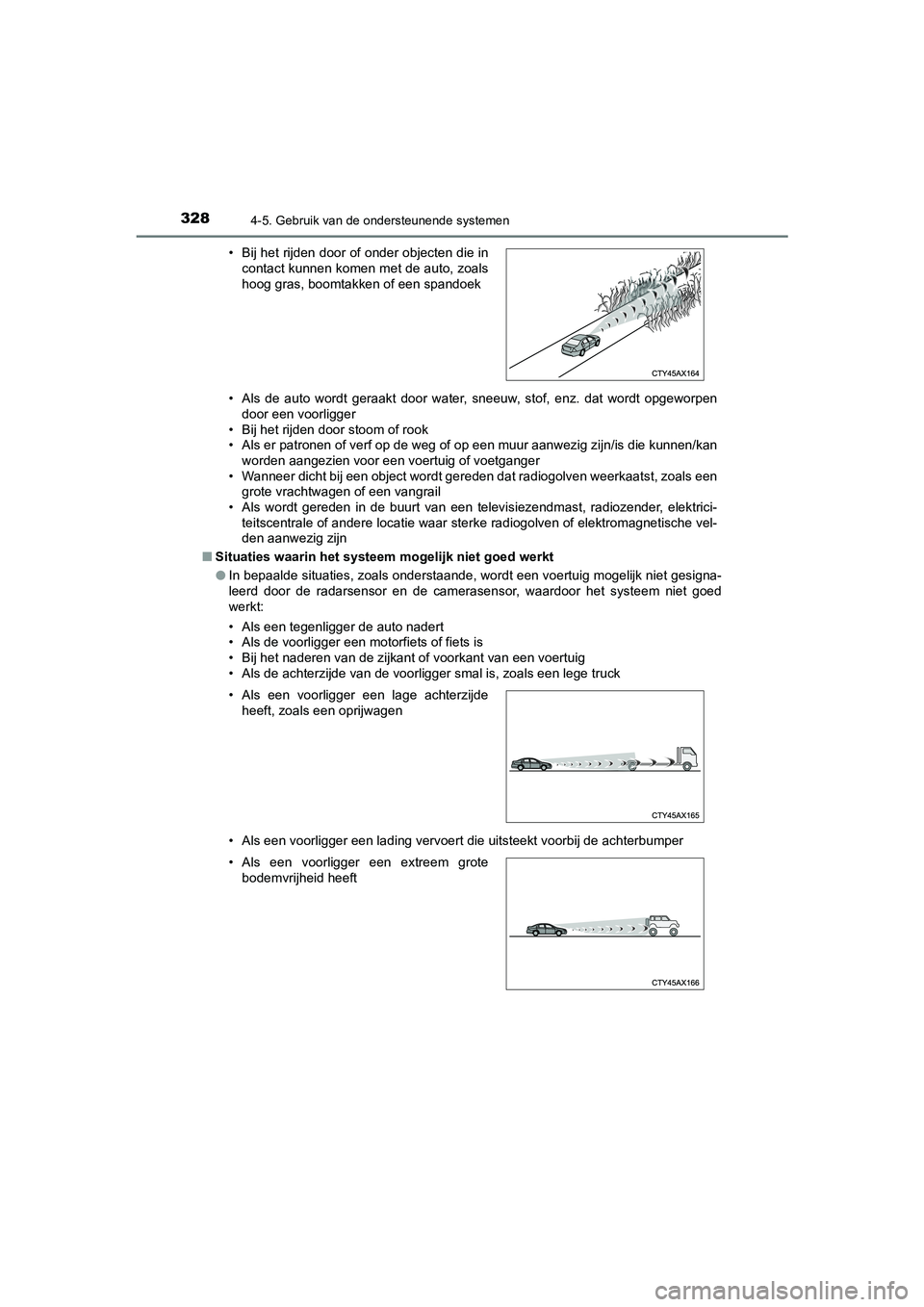

3284-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat w
ordt opgeworpen
door een voorligger
• Bij het rijden door stoom of rook
• Als er patronen of verf op de weg of op een muur aanwezig zijn /is die kunnen/kan
worden aangezien voor een voertuig of voetganger
• Wanneer dicht bij een object wordt gereden dat radiogolven weerkaatst, zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektrici-
teitscentrale of andere locatie waar sterke radiogolven of elek tromagnetische vel-
den aanwezig zijn
■ Situaties waarin het systeem mogelijk niet goed werkt
● In bepaalde situaties, zoals onderstaande, wordt een voertuig m ogelijk niet gesigna-
leerd door de radarsensor en de camerasensor, waardoor het syst eem niet goed
werkt:
• Als een tegenligger de auto nadert
• Als de voorligger een motorfiets of fiets is
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als de achterzijde van de voorligger smal is, zoals een lege t ruck
• Als een voorligger een lading vervoert die uitsteekt voorbij d e achterbumper
• Bij het rijden door of onder objecten die in
contact kunnen komen met de auto, zoals
hoog gras, boomtakken of een spandoek
• Als een voorligger een lage achterzijde heeft, zoals een oprijwagen
• Als een voorligger een extreem grote bodemvrijheid heeft
CAMRY_HV_OM_Europe_OM33E11E .book Page 328 Monday, October 7, 2019 12:19 PM

3294-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
• Als een voorligger een onregelmatige vorm heeft, zoals een tractor of een zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schijnt
• Als een voertuig de auto snijdt of plotseling opdoemt van naas t een ander voertuig
• Als de voorligger een abrupte beweging maakt (zoals een uitwij kmanoeuvre, plot-
seling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger
• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat w ordt opgeworpen
door een voorligger
• Bij het rijden door stoom of rook
• Bij het rijden in een omgeving waarbij de helderheid van het omgevingslicht plot-
seling verandert, zoals bij het in- of uitrijden van een tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampe n van tegemoetko-
mend verkeer, rechtstreeks in de camerasensor schijnt
• Als er weinig omgevingslicht is, zoals tijdens de schemering, of 's nachts of in een tunnel
• Nadat het hybridesysteem gestart is, is er gedurende een bepaa lde tijd niet met
de auto gereden
• Bij het afslaan naar links/rechts en gedurende een paar seconden na het afslaan
naar links/rechts
• Tijdens het rijden in een bocht en gedurende enkele seconden na het rijden in een bocht
• Wanneer uw auto slipt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli jnd
• Als de voorligger zich niet direct voor uw
auto bevindt
• Als de voorzijde van de auto omhoog of omlaag staat
CAMRY_HV_OM_Europe_OM33E11E .book Page 329 Monday, October 7, 2019 12:19 PM

3304-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●
In sommige situaties, zoals de onderstaande, kan wellicht onvol doende remkracht
worden gerealiseerd, waardoor het systeem mogelijk niet goed we rkt:
• Als de remmen niet op volle sterkte kunnen werken, bijvoorbeel d wanneer de
onderdelen van het remsysteem extreem koud, extreem heet of nat zijn
• Als de auto niet volgens de voorschriften is onderhouden (remmen of banden zijn in verregaande mate versleten, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet gesignaleerd door
de radarsensor en de camerasen sor, waardoor het systeem niet go ed werkt:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.) dragen
waardoor hun silhouet vaag wordt
• Voetgangers die grote voorwerpen dragen, een paraplu vasthouden, enz. waar- door een deel van hun lichaam niet zichtbaar is
• Voetgangers die vooroverbuigen of gehurkt zitten
• Voetgangers die een wandelwagentje, rolstoel, fiets of ander v oertuig voortduwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte kleding dragen en er extreem licht uitzien
• Voetgangers in het donker, bijvoorbeeld 's nachts of in een tunnel
• Voetgangers waarvan de kleding ongeveer dezelfde kleur of helderheid heeft als de omgeving
• Voetgangers vlak bij muren, hekken, vangrails of grote objecte n
• Voetgangers die zich op de weg op een metalen object (putdekse l, stalen plaat,
enz.) bevinden
• Voetgangers die snel lopen
• Voetgangers die plotseling van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object ko men rennen
• Voetgangers die zich heel dicht bij de zijkant van de auto (bu itenspiegel, enz.)
bevinden
CAMRY_HV_OM_Europe_OM33E11E .book Page 330 Monday, October 7, 2019 12:19 PM

3404-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Waarschuwingsfuncti e slingeren auto
■ Er bevinden zich maar aan één kan t van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte ( gele) lijnen konden
worden herkend.
■ Omstandigheden waaronder de func ties mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen mogelijk niet en
werken verschillende functies mogelijk niet normaal.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (ge le) lijnen of deze
bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals voor een
tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarkeringen of
stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door regen, plassen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen zijn dan
witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van gereflec-
teerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid p lotseling verandert,
zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst, wegen samen-
komen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een onjuiste
bandenspanning.
● De afstand tot de voorligger is extreem kort.
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsfunctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op het
multi-informatiedisplay weergegeven.
Afhankelijk van de auto en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
CAMRY_HV_OM_Europe_OM33E11E
.book Page 340 Monday, October 7, 2019 12:19 PM

3424-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
De RSA herkent bepaalde verkeers-
borden door gebruik te maken van de
camerasensor en voorziet de
bestuurder via het multi-informatiedis-
play van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden, of wan-
neer er bijvoorbeeld verboden acties ten opzichte van de herken de verkeers-
borden worden uitgevoerd, wordt de bestuurder m.b.v. een waarschuwings-
display en waarschuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
RSA (Road Sign Assist)∗
∗: Indien aanwezig
Overzicht van de functie
Camera voor
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat de
bestuurder ondersteunt middels het bieden van informatie, maar het is geen vervan-
ging van het eigen inzicht en de oplettendheid van de bestuurde r. Rijd voorzichtig
door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
CAMRY_HV_OM_Europe_OM33E11E .book Page 342 Monday, October 7, 2019 12:19 PM
