2020 TOYOTA CAMRY sensor

3934-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Als “Parking Assist Unavailable” (Parking Assist niet beschikba ar) wordt weer-
gegeven op het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware re genval. Als het sys-
teem signaleert dat de toestand w eer normaal is, zal het systeem weer normaal wer-
ken.
WAARSCHUWING
■ Bij gebruik van de Toyot a Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingesc hakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn bep erkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sens oren.
CAMRY_HV_OM_Europe_OM33E11E.book Page 393 Monday, October 7, 2019 12:19 PM

3944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van
de sensor om een object correct te signaleren. Specifieke situa ties waarin dit voor
kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, o p grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveel heid regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een verkeers-
bord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het object zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verla agde wielop-
hanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezi en dan ze in wer-
kelijkheid zijn.
CAMRY_HV_OM_Europe_OM33E11E .book Page 394 Monday, October 7, 2019 12:19 PM

3954-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan een sensor het mogelijk niet si gnaleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorbere n
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richti ng van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
OPMERKING
■Als de Toyota Parking Assi st-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erke nde Toyota-dealer of
hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knipp ert en er klinkt
een zoemer terwijl er geen object is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klink t, behalve wanneer
het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33E11E .book Page 395 Monday, October 7, 2019 12:19 PM

3964-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
Intelligent Clearance Sonar-systeem (ICS)∗
∗: Indien aanwezig
Wanneer zich bij het parkeren of het rijden met een lage snelheid moge-
lijk een aanrijding met een obstakel zal voordoen als de auto plotseling
naar voren beweegt doordat het g aspedaal per ongeluk wordt inge-
trapt, of wanneer de auto de verkeerde kant op rijdt doordat de ver-
keerde schakelstand wordt geselecteerd, signaleren de sensoren
obstakels in de rijrichting van de auto en werkt het systeem om de
gevolgen van een aanrijding me t obstakels zoals een muur zo veel
mogelijk te beperken.
Voorbeelden van de werking van het systeem
CAMRY_HV_OM_Europe_OM33E11E .book Page 396 Monday, October 7, 2019 12:19 PM

3984-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Als de radarsensor een auto signaleert die van rechts of links achter nadert
en zich een aanrijding hiermee zou kunnen voordoen, activeert deze functie
de remmen om de kans op een aanrijding met de naderende auto te verklei-
nen.
■Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wanne er in de
rijrichting van de auto een obstakel wordt gesignaleerd.
◆Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt
Rear Crossing Traffic Auto Brake-functie
CAMRY_HV_OM_Europe_OM33E11E .book Page 398 Monday, October 7, 2019 12:19 PM

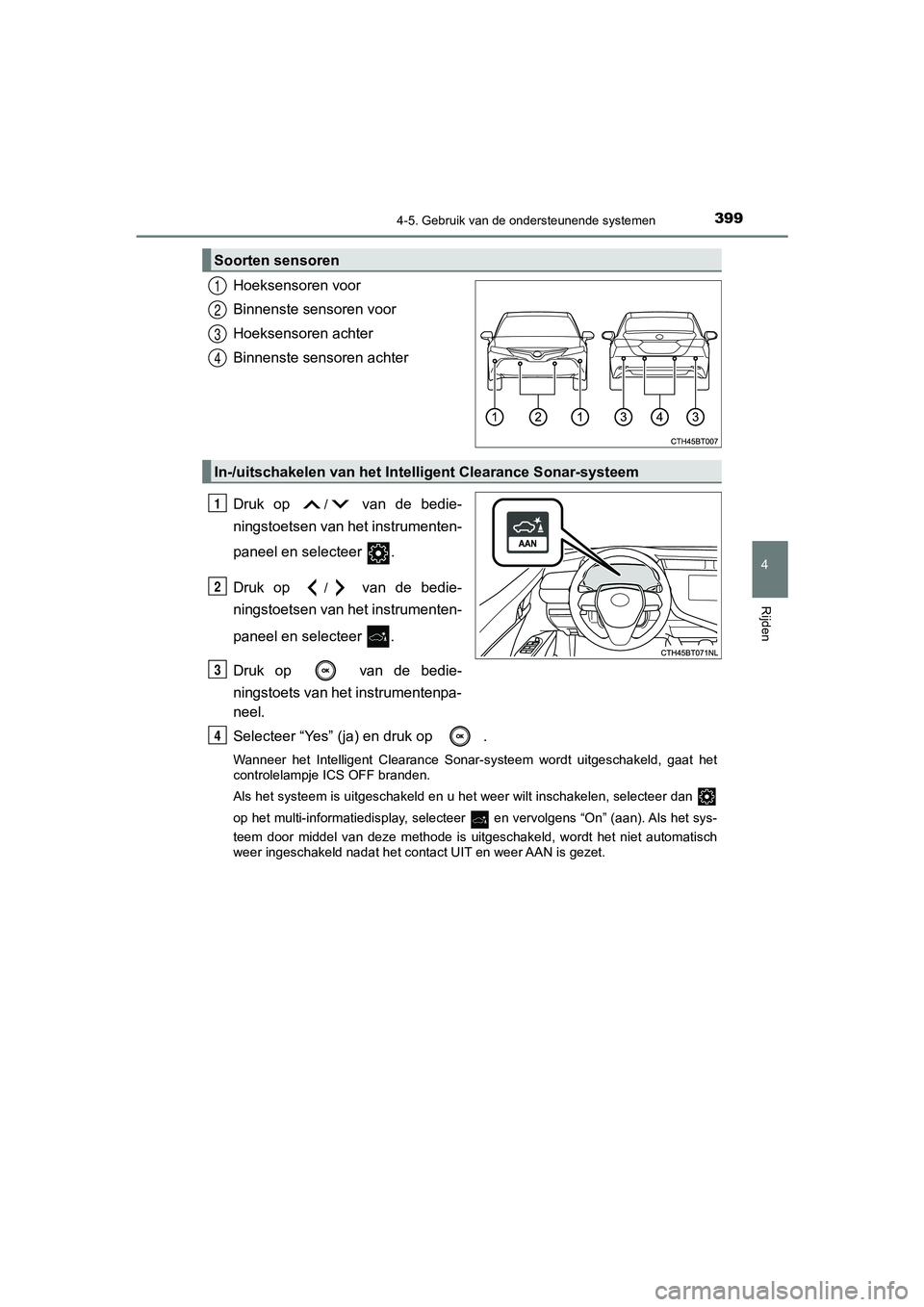

3994-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Druk op
/ van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
Druk op
/ van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
Druk op van de bedie-
ningstoets van het instrumentenpa-
neel.
Selecteer “Yes” (ja) en druk op .
Wanneer het Intelligent Clearanc e Sonar-systeem wordt uitgescha keld, gaat het
controlelampje ICS OFF branden.
Als het systeem is uitgeschakeld en u het weer wilt inschakelen , selecteer dan
op het multi-informatiedisplay, selecteer en vervolgens “On” (aan). Als het sys-
teem door middel van deze methode is uitgeschakeld, wordt het n iet automatisch
weer ingeschakeld nadat het contact UIT en weer AAN is gezet.
Soorten sensoren
1
2
3
4
In-/uitschakelen van het Intel ligent Clearance Sonar-systeem
1
2
3
4
CAMRY_HV_OM_Europe_OM33E11E .book Page 399 Monday, October 7, 2019 12:19 PM

4024-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■Voorwaarden voor de werking van de Intelligent Clearance Sonar-functie
De functie werkt als het controlelampje ICS OFF niet brandt of knippert (→Blz. 399,
406) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een obstakel in de rijrichting van de auto, op een afstand van 2 tot 4 m.
• Het systeem stelt vast dat er ha rder dan normaal moet worden geremd om een
aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrijding te
voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Intelligent Clearance
Sonar-functie
De werking van de functie stopt als aan één van de volgende voo rwaarden wordt vol-
daan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance So nar-systeem is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de rijrichting
van de auto.
● Remregeling
• Het Intelligent Clearance So nar-systeem is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is g ebracht door de rem-
regeling.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de rijrichting
van de auto.
■ Detectiebereik van de Intelligent Clearance Sonar-functie
Het detectiebereik van de Intelligent Clearance Sonar-functie v erschilt van dat van de
Toyota Parking Assist-sensor. ( →Blz. 391)
Daardoor wordt de Intelligent Clearance Sonar-functie mogelijk niet geactiveerd, ook
al signaleert de Toyota Parking Assist-sensor een obstakel en w ordt er een waarschu-
wing gegeven.
■ Als de Intelligent Clearance S onar-functie in werking is gewees t
Als de auto is stilgezet door de werking van de Intelligent Clearance Sonar-functie,
wordt het Intelligent Clearance Sonar-systeem uitgeschakeld en gaat het controle-
lampje ICS OFF branden.
CAMRY_HV_OM_Europe_OM33E11E .book Page 402 Monday, October 7, 2019 12:19 PM

4034-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Weer inschakelen van het Intelligent Clearance Sonar-systeem
Wanneer het Intelligent Clearance Sonar-systeem is uitgeschakeld door de werking
van de Intelligent Clearance Sonar-functie, kunt u zelf het systeem weer inschakelen
(→ Blz. 399) of het contact UIT en vervolgens weer AAN zetten.
Het systeem wordt automatisch weer ingeschakeld als het obstakel zich niet langer in
de rijrichting van de auto bevindt of als de auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■ Objecten die de Intelligent Clearance Sonar-functie mogelijk ni et signaleert
Het kan voorkomen dat de sensoren bepaalde obstakels niet signaleren, zoals de vol-
gende obstakels:
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaatsen.
(Mensen die bepaalde soorten kleding dragen, worden mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die nie t in een rechte hoek
ten opzichte van de rijrichting van de auto staan en ongelijkmatige of golvende objec-
ten.
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkee rsborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Situaties waarin de Intelligent Clearance Sonar mogelijk niet g oed werkt
Als de selectiehendel in stand N staat.
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of het Toyota Parking Assist Sensor-systeem is ingeschakeld of niet
(→ Blz. 388), het Intelligent Clearance Sonar-systeem is ingeschake ld (→Blz. 399) en
de sensoren voor en achter een obstakel signaleren en de remreg eling wordt uitge-
voerd, klinkt de zoemer van het Toyota Parking Assist Sensor-sy steem om de
geschatte afstand tot het obstakel aan te geven.
