591-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10566CZ
Dětské zádržné systémy
Zapamatujte si ....................................................................... S. 60
Když používáte dětský zádržný systém ................................. S. 62
Kompatibilita dětského zádržného systému pro jednotlivá
umístění na sedadlo (kromě Réunionu a zemí Latinské
Ameriky
*) ............................................................................... S. 66
Kompatibilita dětského zádržného systému pro jednotlivá
umístění na sedadlo (pro Réunion)........................................ S. 75
Kompatibilita dětského zádržného systému pro jednotlivá
umístění na sedadlo (pro země Latinské Ameriky
*) .............. S. 82
Způsob instalace dětského zádržného systému .................... S. 90
• Upevnění pomocí bezpečnostního pásu ............................ S. 91
• Upevnění pomocí spodních úchytů ISOFIX ....................... S. 93
• Použití úchytu horního řemenu .......................................... S. 95
*: Guadeloupe, Martinik a F. Guyana
V této příručce jsou popsány pokyny, které je nutné dodržet před
instalací dětského zádržného systému, různé typy dětských zá-
držných systémů, stejně jako způsoby instalace atd.
●Když jedete s malými dětmi, které nemohou řádně používat bez-
pečnostní pás, použijte dětský zádržný systém. Z důvodu bez-
pečnosti dětí instalujte dětský zádržný systém na zadní sedadlo.
Dodržujte způsob instalace, který je v instrukční příručce dodané
k zádržnému systému.
●Je doporučeno používat originální dětský zádržný systém Toyota,
protože je bezpečnější pro použití v tomto vozidle. Originální dětské
zádržné systémy Toyota jsou vyrobeny speciálně pro vozidla
Toyota. Mohou být zakoupeny u prodejce Toyota.
Obsah

691-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10566CZ
Vhodné pro dětský zádržný systém kategorie "universal"
připevněný pomocí bezpečnostního pásu.
Vhodné pro dětské zádržné systémy dané doporučenými
dětskými zádržnými systémy a tabulkou kompatibility
( S. 73).
Vhodné pro dětský zádržný systém i-Size a ISOFIX.
Obsahuje úchyt horního řemenu
Nevhodné pro dětský zádržný systém.
Vozidla bez spínače manuálního zapnutí/vypnutí airbagů:
Nikdy neinstalujte dětský zád ržný systém orientovaný do-
zadu na sedadlo spol ujezdce vpředu.
Vozidla se spínačem manuálního zapnutí/vypnutí airbagů:
Nikdy nepoužívejte dětský zád ržný systém orientovaný do-
zadu na sedadle spolujezdce vpředu, když je spínač ma-
nuálního zapnutí/vypnut í airbagů zapnutý (ON).

721-2. Bezpečnost dětí
C-HR_HV_OM_Europe_OM10566CZ
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných
"upevnění". Dětský zádržný systém může být použit v umístění na
sedadlo pro "upevnění" uvedené v tabulce výše. Druh "upevnění"
zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění"
(nebo pokud nemůžete najít informace v níže uvedené tabulce) - in-
formujte se v "seznamu vozidel" dětského zádržného systému
o kompatibilitě, nebo se zeptejte dodavatele vaší dětské sedačky.
UpevněníPopis
F3Dětské zádržné systémy orientované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy orientované dopředu se sníženou
výškou
R3Dětské zádržné systémy orientované dozadu s plnou veli-
kostí
R2Dětské zádržné systémy orientované dozadu se sníženou
velikostí
R2XDětské zádržné systémy orientované dozadu se sníženou
velikostí
R1Kojenecká sedačka orientovaná dozadu
L1Kojenecká sedačka (carrycot) orientovaná na levou stranu
L2Kojenecká sedačka (carrycot) orientovaná na pravou stranu
B2Sedačka pro větší děti
B3Sedačka pro větší děti

771-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10566CZ
■Kompatibilita jednotlivého umís tění na sedadlo s dětskými zá-
držnými systémy
*1, 2, 3
*3
*3
*4
Vhodné pro dětský zádržný sy stém kategorie "universal"
připevněný pomocí bezpečnostního pásu.
Vhodné pro dětský zádržný systém i-Size a ISOFIX.
Obsahuje úchyt horního řemenu
Nevhodné pro dětský zádržný systém.
Nikdy neinstalujte dětský zádržný systém orientovaný do-
zadu na sedadlo spol ujezdce vpředu.

841-2. Bezpečnost dětí
C-HR_HV_OM_Europe_OM10566CZ
■Kompatibilita jednotlivého umís tění na sedadlo s dětskými zá-
držnými systémy
*1, 2, 3
*3
*3
*4
Vhodné pro dětský zádržný sy stém kategorie "universal"
připevněný pomocí bezpečnostního pásu.
Vhodné pro dětské zádržné systémy dané doporučenými
dětskými zádržnými systémy a tabulkou kompatibility
( S. 88).
Vhodné pro dětský zádržný systém i-Size a ISOFIX.
Obsahuje úchyt horního řemenu
Nevhodné pro dětský zádržný systém.
Nikdy nepoužívejte dětský zádržný systém orientovaný do-
zadu na sedadle spolujezdce vpředu, když je spínač ma-
nuálního zapnutí/vypnut í airbagů zapnutý (ON).

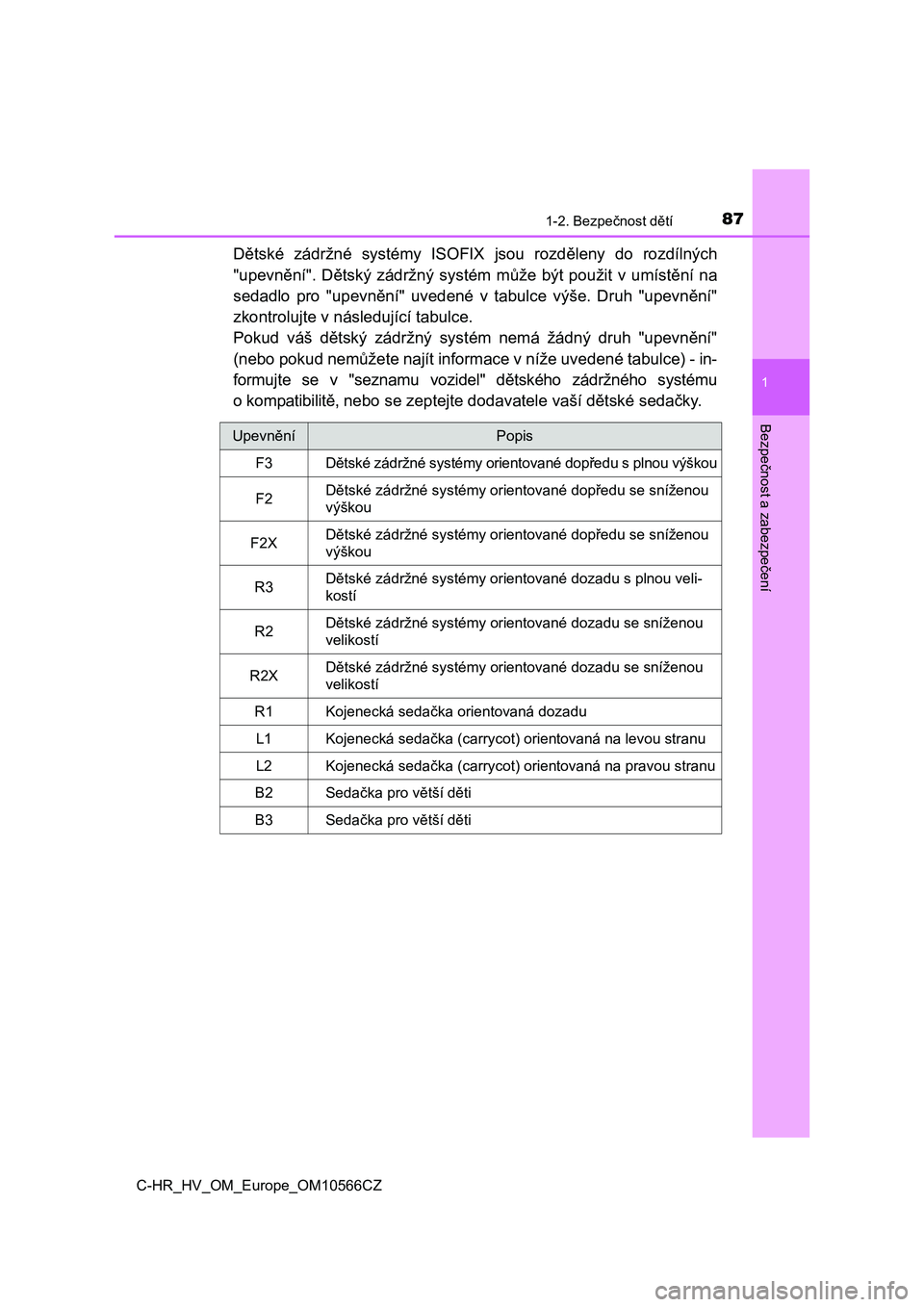

871-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10566CZ
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných
"upevnění". Dětský zádržný systém může být použit v umístění na
sedadlo pro "upevnění" uvedené v tabulce výše. Druh "upevnění"
zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění"
(nebo pokud nemůžete najít informace v níže uvedené tabulce) - in-
formujte se v "seznamu vozidel" dětského zádržného systému
o kompatibilitě, nebo se zeptejte dodavatele vaší dětské sedačky.
UpevněníPopis
F3Dětské zádržné systémy orientované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy orientované dopředu se sníženou
výškou
R3Dětské zádržné systémy orientované dozadu s plnou veli-
kostí
R2Dětské zádržné systémy orientované dozadu se sníženou
velikostí
R2XDětské zádržné systémy orientované dozadu se sníženou
velikostí
R1Kojenecká sedačka orientovaná dozadu
L1Kojenecká sedačka (carrycot) orientovaná na levou stranu
L2Kojenecká sedačka (carrycot) orientovaná na pravou stranu
B2Sedačka pro větší děti
B3Sedačka pro větší děti

901-2. Bezpečnost dětí
C-HR_HV_OM_Europe_OM10566CZ
Instalaci dětského zádržného systému ověřte podle příručky dodané
k dětskému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí
bezpečnostních
pásů
S. 91
Připevnění pomocí
spodních úchytů
ISOFIX
S. 93
Připevnění pomocí
úchytu horního
řemenu
S. 95

931-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10566CZ
■Spodní úchyty ISOFIX (děts ký zádržný systém ISOFIX)
Zadní vnější sedadla jsou vyba-
vena spodními úchyty. (Na se-
dadlech jsou umístěny značky
označující polohu úchytů.)
■Instalace pomocí spodní ch úchytů ISOFIX (dětský zádržný sys-
tém ISOFIX)
Nainstalujte dětský zádržný sy stém podle příručky dodané k dět-
skému zádržnému systému.
Pokud dětský zádržný systém n espadá do kategorie "universal"
(nebo nemůžete najít informace v tabulce) - informujte se o různých
možných instalačních polohách v "Seznamu vozidel" poskytova-
ném výrobcem dětského zádržn ého systému, nebo zkontrolujte
kompatibilitu poté, co se dotážet e dodavatele vaší dětské sedačky.
( S. 67, 68, 76, 77, 83, 84)
Pokud opěrka hlavy překáží instalaci dětského zádržného systému,
a opěrku hlavy je možné vyjmout, vyjměte opěrku hlavy. Jinak
dejte opěrku hlavy do nejvyšší polohy. ( S. 262)
Vyjměte kryty úchytů a insta-
lujte dětský zádržný systém
na sedadlo.
Pevné úchyty jsou umístěny za
kryty úchytů.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, aby ste se ujistili, že je bezpečně upevněn.
( S. 92)
Dětský zádržný systém upevněný pomocí spodních úchytů ISOFIX
1
2
3
