2020 TOYOTA C-HR sensor

4964-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
PKSB (Parking Suppor t Brake)*
■Parking Support Brake-functie (voor stilstaande objecten)
Er worden ultrasoonsensoren gebruikt om bij rijden met een lage
snelheid of achteruitrijden stilstaande objecten, zoals een muu r, t e
signaleren in het detectiegebied. (→Blz. 504)
■Parking Support Brake-functie (voor voertuigen die achter-
langs rijden) (indien aanwezig)
Er worden radarsensoren achter gebruikt om bij achteruitrijden
naderende auto's in het detectie gebied achter de auto te signale-
ren. ( →Blz. 513)
∗: Indien aanwezig
Het Parking Support Brake-syst eem bestaat uit de volgende
functies die werken bij rijden met een lage snelheid of achteru it-
rijden, bijvoorbeeld bij het parkeren. Wanneer het systeem oor-
deelt dat de kans op een aanrijding met een object groot is,
wordt er een waarschuwing geactiveerd om de bestuurder aan
te sporen om uit te wijken. Wanne er het systeem oordeelt dat de
kans op een aanrijding met een gesignaleerd object zeer groot
is, worden de remmen automatisch bekrachtigd om te helpen
een aanrijding te voorkomen of om de impact van een aanrijding
te helpen verminderen.
PKSB-systeem (Park ing Support Brake)
C-HR_OM_Europe_OM10636E.book P age 496 Thursday, August 1, 2019 2:53 PM

5024-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt
de Parking Support Brake uitgeschakeld en gaat het controlelamp je PKSB
OFF branden. Als de Parking Support Brake onnodig in werking tr eedt, kan
de remregeling worden geannuleerd door het rempedaal in te trap pen of door
ongeveer 2 seconden te wachten totdat deze automatisch wordt ge annu-
leerd. Vervolgens kunt u verder rijden door het gaspedaal in te trappen.
■ Opnieuw inschakelen van d e Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werki ng ervan,
kunt u zelf het systeem weer inschakelen (
→Blz. 497) of het contact UIT en
vervolgens weer AAN zetten. Het systeem wordt automatisch weer ingescha-
keld als het obstakel zich niet langer in de rijrichting van de auto bevindt of als
de auto van rijrichting verandert (bijvoorbeeld achteruit in pl aats van vooruit
of andersom).
■ Wanneer “Parking Suppo rt Brake Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-i nformatiedisplay wordt weergege ven en
het controlelampje PKSB OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accu-
klem niet geïnitialiseerd.
■ Wanneer “Parking Suppo rt Brake Unavailable” (Parking Support Brake
niet beschikbaar) en “Parking assist unavailable. Clean parking assist
sensor” (Parking Assist niet beschikbaar, reinig Parking Assist -sensor)
op het multi-informatiedisplay worden weergegeven en het contro le-
lampje PKSB OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sn eeuw of vuil.
Verwijder dan het ijs, de sneeuw, het vuil e.d. van de sensor o m te zorgen
dat het systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wo rdt
weergegeven of wordt weergegeven ondanks dat de sensor schoon i s, laat
uw auto dan controleren door een erkende Toyota-dealer of herst eller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt, zal het systeem weer normaal werken.
● Mogelijk stroomt er continu water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal h et systeem
weer normaal werken.
■ Als een accuklem is losgenomen en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Rijd om het systeem te initialiseren
gedurende ten minste 5 seconden recht vooruit met een snelheid van onge-
veer 35 km/h of hoger. Draai daarnaast, bij auto's met Parking Support
Brake-functie, als de auto stilstaat, het stuurwiel geheel naar links en vervol-
gens geheel naar rechts.
C-HR_OM_Europe_OM10636E.book P age 502 Thursday, August 1, 2019 2:53 PM

5034-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Beperkingen van het Parking Support Brake-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een onge-
val.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd
voorzichtig en houd rekening met de omgeving. Het Parking Suppo rt
Brake-systeem is ontworpen om te helpen de ernst van een aanrijding te
verminderen. Onder sommige omstandigheden is het echter mogelijk dat
het systeem niet werkt.
● Het Parking Support Brake-systeem is niet ontworpen om de auto volledig
tot stilstand te brengen. Bovendien is het, zelfs wanneer het s ysteem de
auto tot stilstand heeft gebracht, noodzakelijk om onmiddellijk het rempe-
daal in te trappen, omdat de remregeling na ongeveer 2 seconden wordt
uitgeschakeld.
OPMERKING
■ Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake
niet beschikbaar) op het multi-informatiedisplay wordt weergege ven en
het controlelampje PKSB OFF knippert
Als deze melding direct nadat het contact AAN is gezet wordt we ergegeven,
bedien de auto dan voorzichtig en let daarbij goed op de omgeving. Het is
wellicht nodig om een bepaalde tijd met de auto te rijden voord at het sys-
teem weer normaal werkt. (Als het systeem nog niet normaal werkt nadat
een poosje met de auto gereden is, reinig dan de sensoren en hu n omge-
ving op de bumpers.)
C-HR_OM_Europe_OM10636E.book P age 503 Thursday, August 1, 2019 2:53 PM

5044-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
Parking Suppor t Brake-functie
(voor stilstaande objecten)
*
Deze functie werkt in situaties zoals hieronder aangegeven wanneer
in de rijrichting van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en h et rempedaal wordt niet of te
laat ingetrapt
∗: Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signale-
ren in de rijrichting van de aut o en het systeem oordeelt dat z ich
een aanrijding voor kan doen doordat de auto plotseling naar
voren beweegt doordat het gasp edaal per ongeluk wordt inge-
trapt, wanneer de auto de verkeerde kant op rijdt doordat de ve r-
keerde schakelstand wordt geselecteerd of tijdens het parkeren
of het rijden met een lage sne lheid, werkt het systeem om de
gevolgen van een aanrijding met het gesignaleerde stilstaande
object zo veel mogeli jk te beperken.
Voorbeelden van het in werking treden van de functie
C-HR_OM_Europe_OM10636E.book P age 504 Thursday, August 1, 2019 2:53 PM

5054-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E■

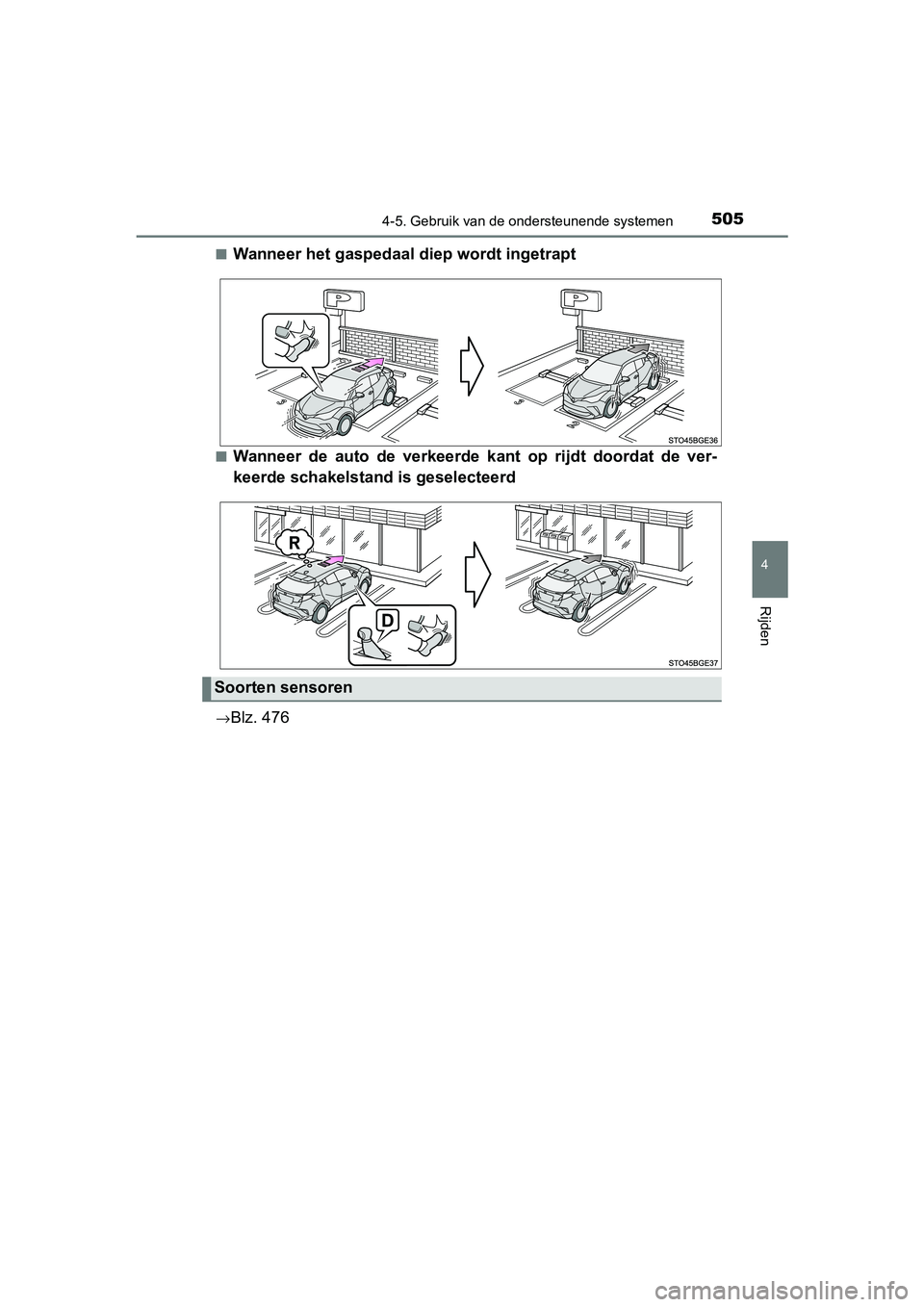

Wanneer het gaspedaal diep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de ver-
keerde schakelstand is geselecteerd
→Blz. 476
Soorten sensoren
C-HR_OM_Europe_OM10636E.book P
age 505 Thursday, August 1, 2019 2:53 PM

5064-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
■Voorwaarden voor werking van de Parking Support Brake-functie (voor
stilstaande objecten)
De functie werkt als het controlelampje PKSB OFF niet brandt of knippert
(
→Blz. 135, 137) en aan alle onderstaande voorwaarden wordt voldaa n:
● Begrenzingsregeling motorvermogen
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een
afstand van 2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet wor-
den geremd om een aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling motorvermogen is in werking
• De Parking Support Brake stelt vast dat er onmiddellijk moet w orden
geremd om een aanrijding te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Parking Support
Brake-functie (voor stilstaande objecten)
De werking van de functie stopt als aan één van de volgende voo rwaarden
wordt voldaan:
● Begrenzingsregeling motorvermogen
• De Parking Support Brake is uitgeschakeld.
• Het systeem stelt vast dat de aanrijding voorkomen kan worden met nor-
maal remmen.
• Het statische object bevindt zich niet langer op een afstand v an 2 tot 4 m
van de auto in de rijrichting van de auto.
● Remregeling
• De Parking Support Brake is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de r emrege-
ling tot stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is g ebracht
door de remregeling.
• Het statische object bevindt zich niet langer op een afstand v an 2 tot 4 m
van de auto in de rijrichting van de auto.
■ Opnieuw inschakelen van de Parkin g Support Brake-functie (voor stil-
staande objecten)
→Blz. 502
■ Detectiebereik van de Parking Support Brake-functie (voor stils taande
objecten)
Het detectiebereik van de Parking Support Brake-functie (voor s tilstaande
objecten) verschilt van dat van de Toyota Parking Assist-sensor. (
→Blz. 482)
Daardoor wordt de Parking Support Brake-functie (voor stilstaan de objecten)
mogelijk niet geactiveerd, ook al signaleert de Toyota Parking Assist-sensor
een obstakel en wordt er een waarschuwing gegeven.
C-HR_OM_Europe_OM10636E.book P age 506 Thursday, August 1, 2019 2:53 PM

5074-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E■
Objecten die mogelijk niet door de Parking Support Brake-functi e (voor
stilstaande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren bepaalde objecten niet signal eren, zoals
de volgende:
● Voetganger
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaat-
sen.
● Objecten die niet loodrecht op de grond staan, objecten die nie t in een
rechte hoek ten opzichte van de rijrichting van de auto staan e n ongelijkma-
tige of golvende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkee rsbor-
den
● Objecten die zich extreem dicht bij de bumper bevinden
● Zeer hoekige objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
■ Zoemer Toyota Park ing Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor is ingeschakel d of niet
(
→Blz. 477), de Parking Support Brake-functie (voor stilstaande ob jecten) is
ingeschakeld (
→Blz. 497) en de sensoren voor en achter een obstakel signa-
leren en de remregeling wordt uitgevoerd, klinkt de zoemer van het Toyota
Parking Assist Sensor-systeem om de geschatte afstand tot het o bstakel aan
te geven.
C-HR_OM_Europe_OM10636E.book P age 507 Thursday, August 1, 2019 2:53 PM

5084-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Omstandigheden waaronder de Par king Support Brake-functie (voor stil-
staande objecten) mogelijk werkt, zelfs als er geen kans op een aanrij-
ding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Parking
Support Brake-functie (voor stilstaande objecten) mogelijk zelfs als er geen
kans op een aanrijding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij spoorwegovergangen, tolpoort jes en
parkeerplaatsen) wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een construc tie, zoals
een tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zo als
gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij
het rijden op een overstroomde weg
• Wanneer op een smalle weg wordt
gereden
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gere-
den
C-HR_OM_Europe_OM10636E.book P age 508 Thursday, August 1, 2019 2:53 PM
