551-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken
som likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på
nacken stora, i prov liknande det som visas ovan kan man mäta cir-
ka 50 kg dragkraft i halsen när
man använder en bakåtvänd bilbarn-
stol och cirka 300–320 kg dragkraft i halsen när man istället använ-
der en framåtvänd bilbarnstol.
Barn är inte små miniatyrer av vuxna. På en vuxen människa med
vikten 70–75 kg är huvudets vikt ci rka 6 % av kroppsvikten eller cir-
ka 4,5–4,6 kg. För ett barn som är drygt året är huvudet normalt
drygt 25 % av kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommen-
dation är att barn ska sitta bakåtvä nt till cirka fyra års ålder eller så
länge det är möjligt.
Placeringen av bilbarnstol i främre eller bakre passagerarsätet är
likvärdig ur krocksäkerhetssynpunkt. Däremot medger framsätet of-
tast större benutrymme, vilket gör att barn kan åka bakåtvänt högre
upp i åldern. Därför ska vi så lå ngt som möjligt tillgodose föräldrar-
nas krav på tillgänglighet till så väl främre som bakre passagerarsä-
tena.
Vi har ett ansvar att informera om faran med att placera barn i ba-
byskydd, bakåtvänd bilb arnstol, framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad med en icke avstängd passagerar-
krockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krock-
kudden ska ske på ett så säkert sätt att riskerna för felanvändning
av systemet minimeras.
nÖvrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad
med en icke avstän gd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara fö r barn i bakåtvänd bilbarnstol.
De flesta framåtvända bilbarnstolar hjälper till att hålla barnet i upp-
rätt åkställning vilket gör att krockkuddar kan ge avsedd skyddsef-
fekt.
OM10566SE.book Page 55 Wednesday, February 3, 2021 5:44 PM

561-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Krockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn
i barnstol, framåtvänd eller bakå
tvänd, får inte placeras i främre
passagerarsätet om platsen är utrustad med krockkudde. Passage-
rarplatsens krockkudde är dime nsionerad att skydda personer med
en längd av minst 140 cm. För passagerare under den längden kan
en utlösande krockkudde under vissa omständigheter orsaka livs-
hotande skador. För att passagerare under 140 cm ska kunna sitta
i främre passagerarsätet krävs att krockkudden är urkopplad.
VA R N I N G
n Hantera bilbarnstolen
Om bilbarnstolen inte är säkert förankrad kan barnet eller andra passagera-
re skadas svårt och i värsta fall dödas vid en plötslig inbromsning, tvär
sväng eller en olycka.
l Om bilen skulle ta emot en hårt stöt vid en olycka eller liknande kan bil-
barnstolen eventuellt få skador som inte är direkt synliga. I så fall får du in-
te använda bilbarnstolen igen.
l Beroende på bilbarnstolen kan det vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bilbarnstolen är lämplig för montering i bi-
len. ( sid. 60, 69, 76) Läs noggrant om monteringsmetoden i denna in-
struktionsbok såväl som i anvisningarna som medföljde bilbarnstolen så
att reglerna för användning följs vid montering och användni\
ng.
l Se till att bilbarnstolen sitter fast ordentligt på sätet även om den inte an-
vänds. Förvara inte en bilbarnstol löst i kupén.
l Om bilbarnstolen måste demonteras ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
OM10566SE.book Page 56 Wednesday, February 3, 2021 5:44 PM

571-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Vid montering av bilbarnstol på ett framsätespassagerarens
plats
Montera bilbarnstolen på baksätet för barnets säkerhet. Ställ in
framsätespassagerarens säte enlig
t följande och montera bilbarn-
stolen om det inte kan undvikas att en bilbarnstol installeras på
framsätespassagerarens plats.
l Justera ryggstödets lutning
till helt upprätt läge.
Vid montering av framåtvänd bil-
barnstol ska ryggstödets vinkel
justeras tills bilbarnstolen har
god kontakt med ryggstödet, om
det finns utrymme mellan bil-
barnstolen och ryggstödet.
lFlytta sätet bakåt så långt det
går.
l Om passagerarsätet är försett med funktion för höjdinställning
ska det höjas till det översta läget.
l Om nackskyddet hindrar bilbarnstolen ska det tas bort om det är
möjligt. Ställ annars in nack skyddet i det översta läget.
När du använder en bilbarnstol
VA R N I N G
nNär du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Modeller utan manuell i-/urkopplings-
kontakt för krockkudde:
Placera aldrig en bakåtvänd bilbarnstol
på framsätespassagerarens plats. Om
en olycka skulle inträffa kan den explo-
siva uppblåsningen av krockkudden på
passagerarsidan fram orsaka barnet
svåra eller livshotande skador.
OM10566SE.book Page 57 Wednesday, February 3, 2021 5:44 PM

581-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nNär du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Med manuell i-/urkopplingskontakt för
krockkudde:
Använd aldrig en bakåtvänd bilbarnstol i
framsätet om den manuella i-/urkopp-
lingskontakten till framsätespassagera-
rens krockkudde är aktiverad.
( sid. 49)
Den kraftiga och explosiva uppblåsning-
en av krockkudden framför framsätes-
passageraren kan döda eller allvarligt
skada barnet om en olycka skulle inträf-
fa.
l En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan visar att det är förbjudet
att förankra en bakåt-vänd bilbarnstol
på framsätespassagerarens plats.
Informationen på dekalen/dekalerna vi-
sas i bilden nedan.
OM10566SE.book Page 58 Wednesday, February 3, 2021 5:44 PM

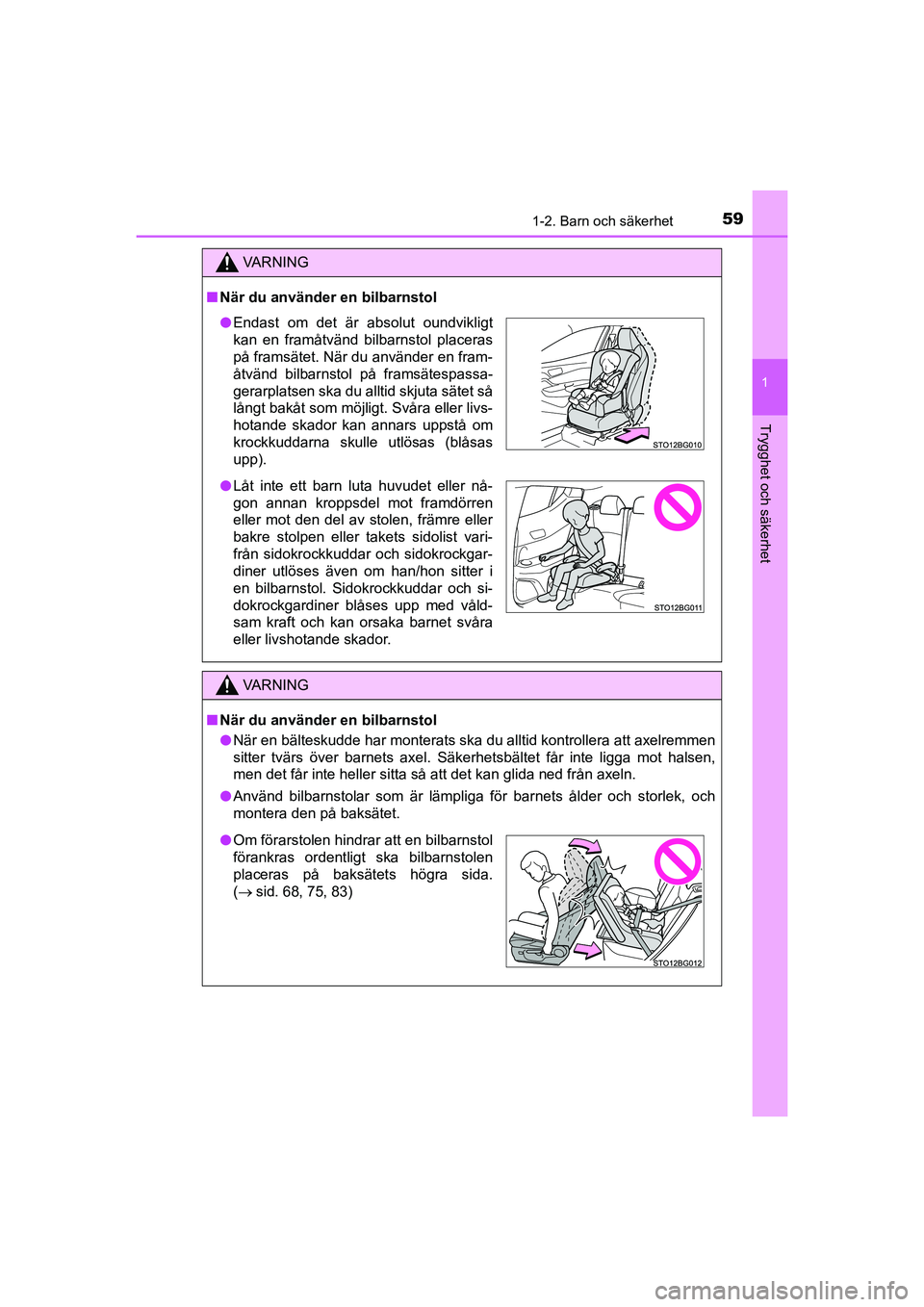

591-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nNär du använder en bilbarnstol
VA R N I N G
nNär du använder en bilbarnstol
l När en bälteskudde har monterats ska du alltid kontrollera att axe\
lremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Använd bilbarnstolar som är lämpliga för barnets ålder och storlek, och
montera den på baksätet.
lEndast om det är absolut oundvikligt
kan en framåtvänd bilbarnstol placeras
på framsätet. När du använder en fram-
åtvänd bilbarnstol på framsätespassa-
gerarplatsen ska du alltid skjuta sätet så
långt bakåt som möjligt. Svåra eller livs-
hotande skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
l Låt inte ett barn luta huvudet eller nå-
gon annan kroppsdel mot framdörren
eller mot den del av stolen, främre eller
bakre stolpen eller takets sidolist vari-
från sidokrockkuddar och sidokrockgar-
diner utlöses även om han/hon sitter i
en bilbarnstol. Sidokrockkuddar och si-
dokrockgardiner blåses upp med våld-
sam kraft och kan orsaka barnet svåra
eller livshotande skador.
lOm förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
( sid. 68, 75, 83)
OM10566SE.book Page 59 Wednesday, February 3, 2021 5:44 PM

601-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
*: Guadeloupe, Martinique och Franska Guyana
n
Lämpliga placeringar av bilb arnstol för respektive plats
Lämplighet för placering av b ilbarnstolar på respektive plats
(  sid. 62) visar typen av bilbarns tol som kan användas och möjli-
ga placeringar som kan användas för montering efter symboler.
Den bilbarnstol som rekommenderas för ditt barn kan även väljas.
Se annars [Lämplighet och rekommendationer för bilbarnstolar] be-
träffande bilbarnstolar som rekommenderas. ( sid. 67)
Kontrollera den valda bilbarnstolen tillsammans med följande [Inn-
an du bekräftar lämpligheten av res pektive sittplats för bilbarnstol].
nInnan du bekräftar lämpligheten av respektive sittplats för bil-
barnstol
Kontrollera standarder för bilbarnstolar.
Använd en bilbarnstol som uppfyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Lämpliga placeringar av bilbarnsto l (gäller ej Reunion och länder
i Latinamerika
*)
1
OM10566SE.book Page 60 Wednesday, February 3, 2021 5:44 PM

611-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Exempel på nummer på
standarder som visasGodkännandemärket
UN(ECE) R44
*3
Viktklassen för barnet som
är avsett för godkännande-
märke UNECE) R44 indi-
keras.
Godkännandemärket
UN(ECE) R129
*3
Klassen som baseras på
det aktuella barnets längd,
såväl som vikten för ett
godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnsto-lar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera kategorin för bilbarnstolen.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”2
OM10566SE.book Page 61 Wednesday, February 3, 2021 5:44 PM

621-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn

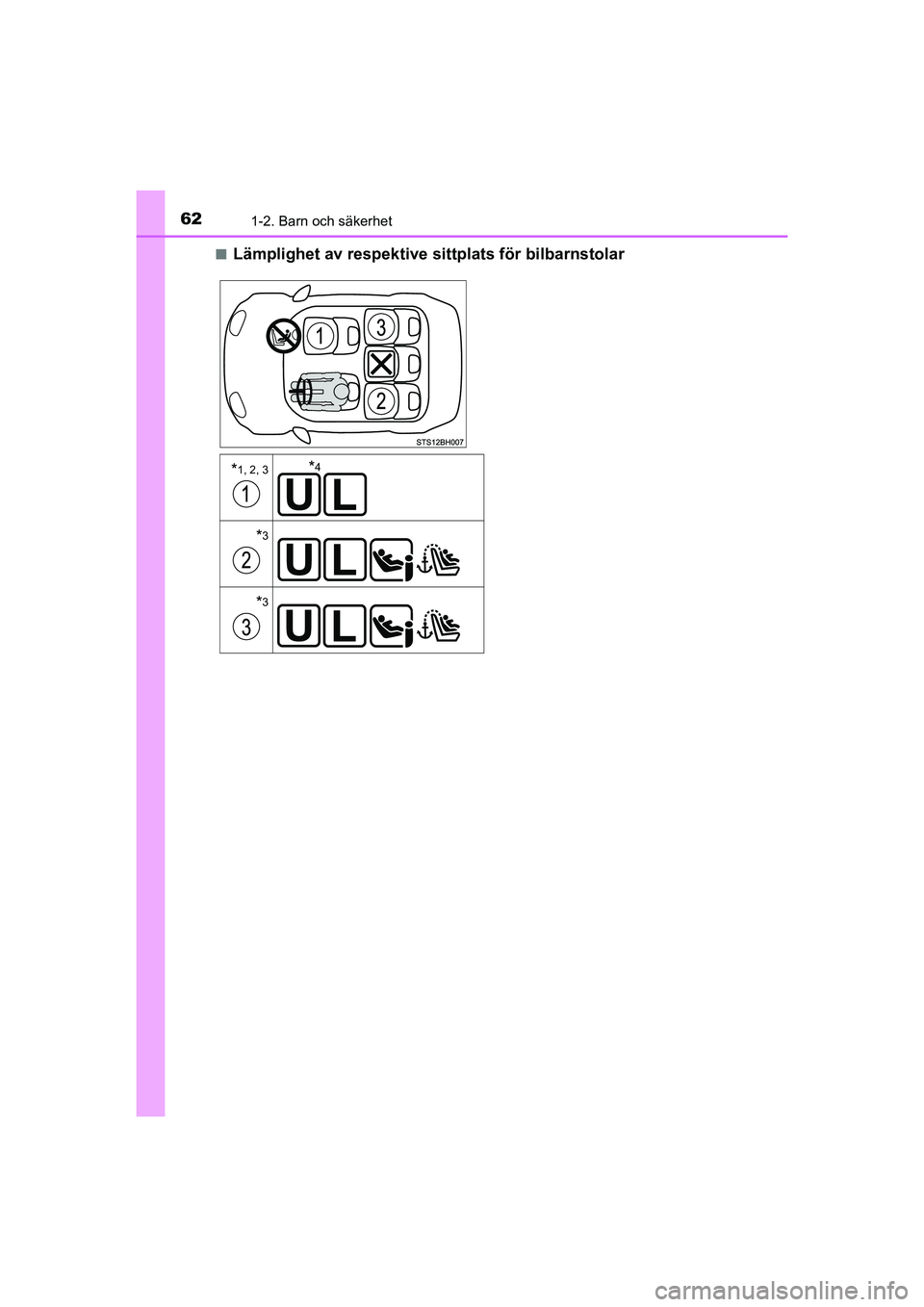

Lämplighet av respektive sittplats för bilbarnstolar
*1, 2, 3
*3
*3
*4
