2020 TOYOTA C-HR sensor

3274-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nSituationer där den aktiva farthållaren med radar från 0 km/tim är
olämplig
Använd inte den aktiva farthållaren med radar från 0 km/tim i någon av föl-
jande situationer.
Det kan resultera i olämplig fartkontroll vilket kan orsaka en olycka, som kan
resultera i svåra eller livshotande skador.
l Vägar där det förekommer fotgängare, cyklister etc.
l I tung trafik
l På vägar med tvära kurvor
l På slingrande vägar
l På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
l I branta nedförsbackar, eller där det förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
Bilens hastighet kan överskrida den inställda hastigheten vid körning ned-
för branta backar.
l Vid påfarter till motorvägar
l Om väderleken är så svår att det finns risk för att sensorerna inte kan kän-
na av på rätt sätt (dimma, snö, sandstorm, hårt regn etc.)
l Om regn, snö, etc täcker radarns eller frontkamerans främre yta
l I trafikförhållanden som kräver upprepad acceleration och inbromsning
l Om du kör med släp, eller vid bärgning i nödsituationer
l Om avståndsvarningssummern hörs ofta
OM10566SE.book Page 327 Wednesday, February 3, 2021 5:44 PM

3374-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
nAktiv farthållare med radar från 0 km/tim kan ställas in när
lVäxelspaken är i D.
l Den önskade inställda hastigheten kan ställas in när körhastigheten är
minst cirka 30 km/tim.
(Om körhastigheten emellertid ställs in medan bilens hastighet är under cir-
ka 30 km/tim kommer den inställda hastigheten att ställas in på cirka 30 km/
tim.)
n Accelerera när bilens hastighet har ställts in
Bilen kan accelereras med gaspedalen. Efter accelerationen återtas den in-
ställda hastigheten. I läget för avståndshållning bil-till-bil kan bilen sakta in
under den inställda hastigheten för att hålla avståndet till den framförvarande
bilen.
n Om fordonet stannar under uppföljningskörning
lEn tryckning uppåt på spaken medan framförvarande fordon stannar åter-
upptar följandet av framförvarande fordon om fordonet kör iväg inom cirka 3
sekunder efter att spaken trycktes upp.
l Om framförvarande fordon kör iväg inom 3 sekunder efter att din bil stannat
så återupptas uppföljningskörningen.
n Automatisk inaktivering av avst åndskontroll bil-till-bil
Avståndskontrollen bil-till-bil inaktiveras automatiskt i följande situationer:
l VSC är aktiverat.
l TRC är aktiverat under en viss tid.
l När VSC- eller TRC-systemet är avstängt.
l Sensorn kan inte känna av på rätt sätt eftersom den är övertäckt av något
föremål.
l Bromsen i det aktiva krockskyddssystemet är aktiverad.
l Parkeringsbromsen är ansatt.
l Bilen har stannats av systemkontrollen på en brant backe.
l Följande känns av när bilen har stannats av systemkontroll:
• Föraren har inte spänt fast säkerhetsbältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minuter.
Om körning med avståndskontroll bil-till-bil kopplas bort automatiskt av andra
orsaker än ovanstående kan ett fel ha uppstått i systemet. Kontakta en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
OM10566SE.book Page 337 Wednesday, February 3, 2021 5:44 PM

3394-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Om sensorn inte tycks känna av fram förvarande bil på korrekt sätt
Om nedanstående skulle inträffa och beroende på förhållandena ska broms-
pedalen trampas ned om systemet är otillräckligt, eller gaspedalen användas
när acceleration krävs.
Sensorn kan eventuellt inte känna av dessa fordonstyper på rätt\
sätt så att
avståndsvarningen ( sid. 334) inte aktiveras.
l Fordon som plötsligt kör in framför dig
l Fordon som kör sakta
l Fordon som inte kör i samma körfält
l Fordon som är mindre baktill (t.ex. släp utan last)
l Motorcyklar som färdas i samma körfält
l Om vatten eller snö kastas upp av omgivande bilar hindras sensorernas av-
känningsfunktion
l Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
l Framförvarande fordon har extremt hög
markfrigång
OM10566SE.book Page 339 Wednesday, February 3, 2021 5:44 PM

3404-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Situationer när avståndshållningen bil -till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förutsättningar används bromspedalen (eller gaspedalen, be-
roende på situationen) efter behov.
Systemet fungerar eventuellt inte korrekt eftersom sensorn inte alltid kan kän-
na av framförvarande fordon på rätt sätt.
l Om bilen framför dig plötsligt saktar in
l Vid körning på en väg som omges av en konstruktion, t.ex. i en tunnel eller
på en bro
l Medan körhastigheten minskar till den inställda hastigheten efter att bilen
accelererats med gaspedalen
l
Om vägen svänger eller om det är en
smal väg
l Om styrningen eller ditt läge i filen känns
instabil
OM10566SE.book Page 340 Wednesday, February 3, 2021 5:44 PM

351
4
4-5. Använda körstödssystemen
Körning
C-HR_HV_OM_Europe_OM10647SE
BSM (Dödavinkelvarnare)
Dödavinkelvarnaren är ett system som använder radarsensorer som
är monterade på bakre stötfångarens vänstra och högra sida. De as-
sisterar föraren att kontrollera säkerheten vid filbyte.Ytterbackspeglar, indikeringslampor
Om ett fordon känns av i ytterbackspeglarnas döda vinkel, eller närmar sig
snabbt bakifrån till en död vinkel tänds indikatorn i ytterbackspegeln på si-
dan där fordonet känns av. Om körriktningsspaken används på sidan där
fordonet upptäckts blinkar indikatorn i ytterbackspegeln.
BSM OFF, indikator
Tänds när dödavinkelvarnaren är inaktiverad.
: I förekommande fall
Dödavinkelvarnare, sammanfattning
OM10566SE.book Page 351 Wednesday, February 3, 2021 5:44 PM

3524-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Tryck på ”” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj .
När BSM-funktionen har inaktiverats tänds kontrollampan BSM OFF
( sid. 351). (För varje gång startknappen trycks till avstängt läge och där-
efter ändras till ON aktiveras BSM-funktionen automatiskt.)
n Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
n Om ”BSM ej tillgänglig” visas på informationsdisplayen
Vatten, snö, lera, etc kan ansamlas runt ytorna kring sensorn på stötfångaren
( sid. 353).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt el-
ler kallt väder.
n When ”Funktionsstörning i BSM. Besök återförsäljaren.” visas på infor-
mationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
n Anpassningar
Vissa funktioner kan ställas in. ( sid. 690)
Aktivera/inaktivera BSM-funktionen
1
2
3
OM10566SE.book Page 352 Wednesday, February 3, 2021 5:44 PM

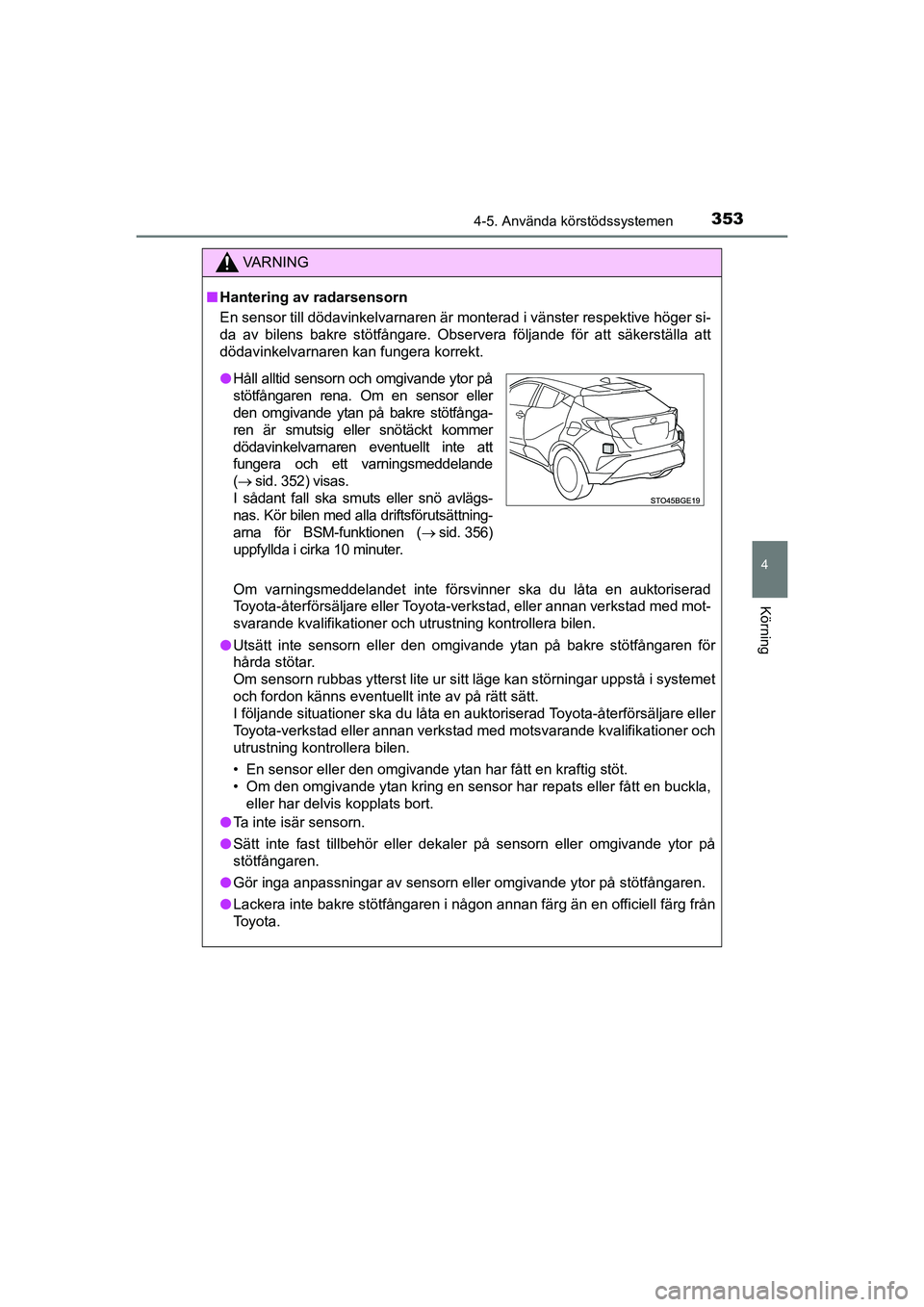

3534-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nHantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive hög\
er si-
da av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
l Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
lHåll alltid sensorn och omgivande ytor på
stötfångaren rena. Om en sensor eller
den omgivande ytan på bakre stötfånga-
ren är smutsig eller snötäckt kommer
dödavinkelvarnaren eventuellt inte att
fungera och ett varningsmeddelande
( sid. 352) visas.
I sådant fall ska smuts eller snö avlägs-
nas. Kör bilen med alla driftsförutsättning-
arna för BSM-funktionen ( sid. 356)
uppfyllda i cirka 10 minuter.
OM10566SE.book Page 353 Wednesday, February 3, 2021 5:44 PM

3544-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
OM10566SE.book Page 354 Wednesday, February 3, 2021 5:44 PM
