1312. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) sid. 584
*1Motorelektronik, indikeringslampasid. 585
*1Krockkuddesystem, varningslampa sid. 585
*1ABS, varningslampasid. 585
*1Elektrisk servostyrning, varningslampa (röd) sid. 585
*1Elektrisk servostyrning, varningslampa (gul) sid. 585
*1, 2Toyota parkeringssensor avstängd, indikator
(i förekommande fall) sid. 586
*1, 2PKSB OFF, indikator (i förekommande fall) sid. 586
*2”RCTA OFF”, indikator (i förekommande fall) sid. 586
*1, 3Slirindikeringslampa:
sid. 587
*1Bromssystem, varningslampa (gul) sid. 587
OM10566SE.book Page 131 Wednesday, February 3, 2021 5:44 PM

1342. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
*1: Dessa lampor tänds när startknappen trycks till ON för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Lampan tänds när systemet stängs av.
*3: Lampan blinkar för att visa att systemet är i funktion.
*1, 2Toyota parkeringssensor avstängd, indikator
(i förekommande fall)sid. 360
*1, 2PKSB OFF, indikator (i förekommande fall)sid. 378
S-IPA, indikator (i förekommande fall)sid. 403
*1, 2BSM OFF, indikator (i förekommande fall)sid. 351
*1BSM-indikatorer i ytterbackspeglarna
(på ytterbackspeglarna) (i följande fall)sid. 351
*2”RCTA OFF”, indikator (i förekommande fall)sid. 370
Säkerhetsindikator (på mittpanelen)sid. 116, 11 9
*1, 3Slirindikeringslampa:sid. 443
*1, 2VSC OFF, indikeringslampasid. 444
*1, 2PCS, varningslampa (i förekommande fall)sid. 286
*1”PASSENGER AIR BAG”, indikeringslampa
(på mittpanelen) (i förekommande fall)sid. 49
IndikatorlamporSidor
OM10566SE.book Page 134 Wednesday, February 3, 2021 5:44 PM

1452. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Inställningarna för följande funktioner kan ändras, se sid. 683.
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
l LTA (Linjeavkännare) ( sid. 301)*1
Välj för att ställa in följande funktioner.
• Körfältsassistans På/Av
• Varningens känslighet
• Krängningsvarning på/av
• Krängningsvarningens känslighet
l PCS (Aktivt krockskyddssystem) ( sid. 283)*1
Välj för att ställa in följande funktioner.
• PCS på/av
• PCS:s känslighet
l BSM (Dödavinkelvarnare) ( sid. 351)*1
Välj för att ställa in följande funktioner.
• BSM, på/av
• BSM, känslighet
• BSM, ljusstyrka
•RCTA På/Av
l Toyotas parkeringssensor ( sid. 359)*1
Välj för att aktivera/inaktivera Toyota parkeringssensor.
l PKSB (Intelligent autobroms) ( sid. 377)
*1
Välj för att aktivera/inaktivera den intelligenta autobromsen.
Inställningar, display
OM10566SE.book Page 145 Wednesday, February 3, 2021 5:44 PM

1462. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
l RSA (Vägskyltsigenkänning) ( sid. 316, 336)*1
Välj för att ställa in följande funktioner.
• RSA På/Av
• Farthållare med radar och vägskyltsigenkänning På/Av
l Körlägesväljare ( sid. 346)
l Belysning av instrumentpanelen ( sid. 149)
Välj för att ställa in instru mentbelysningens ljusstyrka.
l Inställningar för bilen
Välj menyn för inställning av följande funktioner:
• Toyotas parkeringssensor, inställning ( sid. 689)
*1
Välj för att ändra ljudvolymen på summertonen till Toyota parke-
ringssensor.
• Toyotas parkeringssensor och RCTA, inställ- ning ( sid. 689)
*1
Välj för att ändra ljudvolymen på summertonen till Toyota parke-
ringssensor och RCTA.
• RSA (Vägskyltsigenkänning), inställning ( sid. 691)
*1
Välj för att ställa in RS A (Vägskyltsigenkänning).
• (Däcktryckvarningssy stem), inställning (sid. 529)
Välj för att nollställa däc ktryckvarningssystemet.
OM10566SE.book Page 146 Wednesday, February 3, 2021 5:44 PM

163
3
3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
C-HR_HV_OM_Europe_OM10647SE
Sidodörrar
uLåsfunktion (modeller med elektroniskt lås- och startsystem
försett med låsfunktion)
Ha med dig den elektroniska nyckeln för att aktivera den här funk-
tionen.
Fatta tag i främre dörrhandta-
get för att låsa upp alla dör-
rarna.
*
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Vidrör låssensorn (fördjup-
ningen på främre dörrhandta-
gets yta) för att låsa dörrarna.
Kontrollera att bakluckan är ordentligt låst.
*: Inställningarna för dörrupplåsning kan ändras. ( sid. 168)
Låsa upp och låsa dörrarna från utsidan
OM10566SE.book Page 163 Wednesday, February 3, 2021 5:44 PM

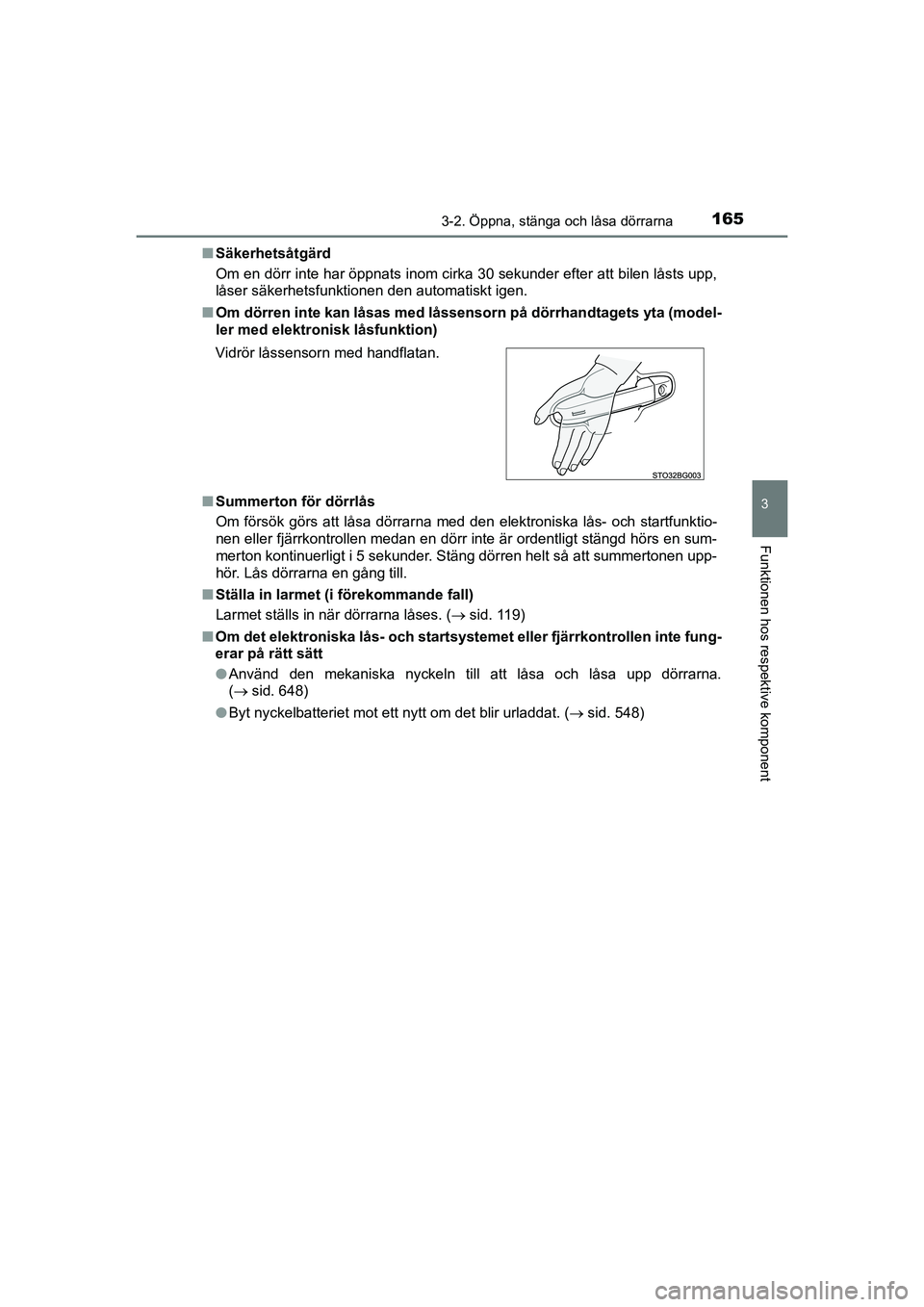

1653-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
C-HR_HV_OM_Europe_OM10647SEn
Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
n Om dörren inte kan låsas med låssensorn på dörrhandtagets yta (model-
ler med elektronisk låsfunktion)
n Summerton för dörrlås
Om försök görs att låsa dörrarna med den elektroniska lås- och startfunktio-
nen eller fjärrkontrollen medan en dörr inte är ordentligt stängd hö\
rs en sum-
merton kontinuerligt i 5 sekunder. Stäng dörren helt så att summertonen upp-
hör. Lås dörrarna en gång till.
n Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses. ( sid. 119)
n Om det elektroniska lås- och startsystemet eller fjärrkontrollen inte fung-
erar på rätt sätt
lAnvänd den mekaniska nyckeln till att låsa och låsa upp dörrarna.
( sid. 648)
l Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( sid. 548)
Vidrör låssensorn med handflatan.
OM10566SE.book Page 165 Wednesday, February 3, 2021 5:44 PM

1813-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
C-HR_HV_OM_Europe_OM10647SEn
Att observera beträffande låsfunktionen
lÄven om den elektroniska nyckeln befinner sig innanför det aktiva området
(avkänningsområdet) fungerar systemet eventuellt inte på rätt sätt i följande
fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget, nä-
ra marken eller för högt upp när dörrarna låses eller lå\
ses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, i dörrfickorna eller
handskfacket när hybridsystemet startas, eller när lägena ändras på
startknappen.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli in-
låst i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan dock användas för att låsa upp bi-
len.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönst\
ret.
l Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen finns en möjlighet att dörren inte låses upp
med låsfunktionen. (Lås i så fall upp dörrarna med fjärrkontrollfunktionen.)
l Om du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det akti-
va området kan dörren låsas och låsas upp upprepade gånger. I så fall ska
du följa följande anvisningar när du tvättar bilen.
• Placera den elektroniska nyckeln minst 2 meter från bilen. (Se till att
nyckeln inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. ( sid. 179)
OM10566SE.book Page 181 Wednesday, February 3, 2021 5:44 PM

1823-2. Öppna, stänga och låsa dörrarna
C-HR_HV_OM_Europe_OM10647SEl
Om den elektroniska nyckeln är i bilen och ett dörrhandtag blir vått när bilen
tvättas kan ett meddelande visas på informationsdisplayen och en summer-
ton höras utanför bilen. Lås alla dörrar för att stäng\
a av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera etc. Rengör låssensorn och gör ett nytt försök att använda den.
l Om du närmar dig avkänningsområdet eller ett dörrhandtag alltför snabbt
kan det hända att dörrarna inte låses upp. Återställ i så fall dörrhandtaget till
ursprungsläget och kontrollera att dörrarna är olåsta innan du fattar tag i
dörrhandtaget igen.
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det
ta lite längre tid att låsa upp dörrarna efter att du har fattat tag i dörrhandta-
get.
l Naglar kan skrapas mot dörren när man tar tag i dörrhandtaget. Var försiktig
så att du inte skadar naglarna eller lacken på dörren.
n Om du kör bilen sällan
lUndvik bilstöld genom att inte placera den elektroniska nyckeln närmare bi-
len än 2 meter.
l Det elektroniska lås- och startsystemet kan avaktiveras i förväg.
( sid. 683)
n Rätt användning av systemet
Se till att du har den elektroniska nyckeln med dig för att systemet ska funge-
ra. Se till att den elektroniska nyckeln inte är alltför nära bilen om du använ-
der systemet från utsidan.
Beroende på den elektroniska nyckelns läge och hur den hålls, kan den
eventuellt alltid inte kännas av. I så fall fungerar systemet inte på rätt sätt.
(Larmet kan gå igång oavsiktligt, eller också fungerar inte dö\
rrlåsskyddet.)
