2020 Peugeot Partner Manuale del proprietario (in Italian)

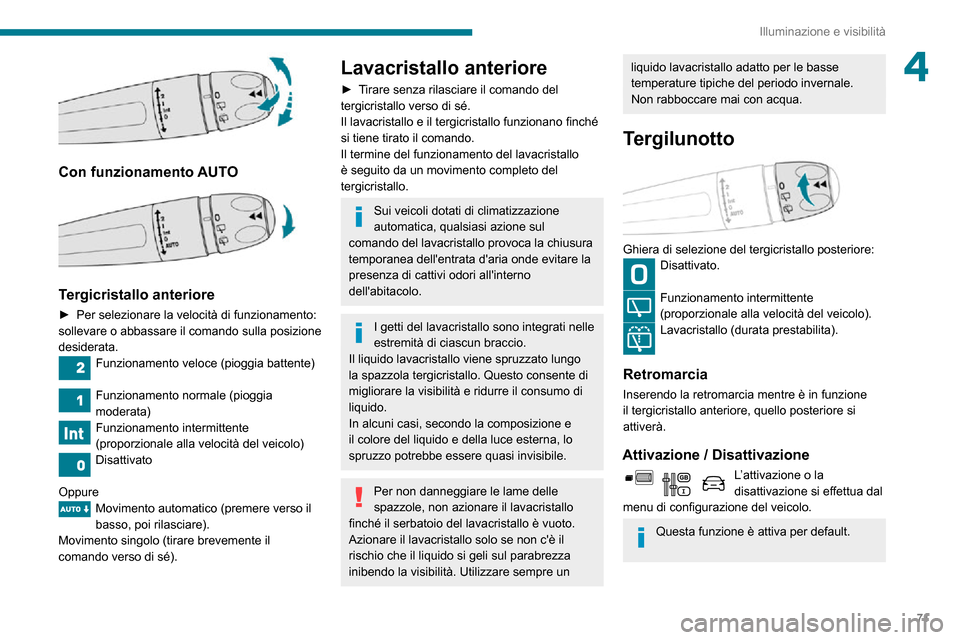

71
Illuminazione e visibilità
4

Con funzionamento AUTO

Tergicristallo anteriore
► Per selezionare la velocità di funzionamento: sollevare o abbassare il comando sulla posizione
desiderata.
Funzionamento veloce (pioggia battente)
Funzionamento normale (pioggia
moderata)
Funzionamento intermittente
(proporzionale alla velocità del veicolo)Disattivato
Oppure
Movimento automatico (premere verso il basso, poi rilasciare).
Movimento singolo (tirare brevemente il
comando verso di sé).
Lavacristallo anteriore
► Tirare senza rilasciare il comando del tergicristallo verso di sé.
Il lavacristallo e il tergicristallo funzionano finché
si tiene tirato il comando.
Il termine del funzionamento del lavacristallo
è seguito da un movimento completo del
tergicristallo.
Sui veicoli dotati di climatizzazione
automatica, qualsiasi azione sul
comando del lavacristallo provoca la chiusura
temporanea dell'entrata d'aria onde evitare la
presenza di cattivi odori all'interno
dell'abitacolo.
I getti del lavacristallo sono integrati nelle
estremità di ciascun braccio.
Il liquido lavacristallo viene spruzzato lungo
la spazzola tergicristallo. Questo consente di
migliorare la visibilità e ridurre il consumo di
liquido.
In alcuni casi, secondo la composizione e
il colore del liquido e della luce esterna, lo
spruzzo potrebbe essere quasi invisibile.
Per non danneggiare le lame delle
spazzole, non azionare il lavacristallo
finché il serbatoio del lavacristallo è vuoto.
Azionare il lavacristallo solo se non c'è il
rischio che il liquido si geli sul parabrezza
inibendo la visibilità. Utilizzare sempre un
liquido lavacristallo adatto per le basse
temperature tipiche del periodo invernale.
Non rabboccare mai con acqua.
Tergilunotto

Ghiera di selezione del tergicristallo posteriore:Disattivato.
Funzionamento intermittente (proporzionale alla velocità del veicolo).Lavacristallo (durata prestabilita).
Retromarcia
Inserendo la retromarcia mentre è in funzione
il tergicristallo anteriore, quello posteriore si
attiverà.
Attivazione / Disattivazione
L’attivazione o la disattivazione si effettua dal
menu di configurazione del veicolo.
Questa funzione è attiva per default.

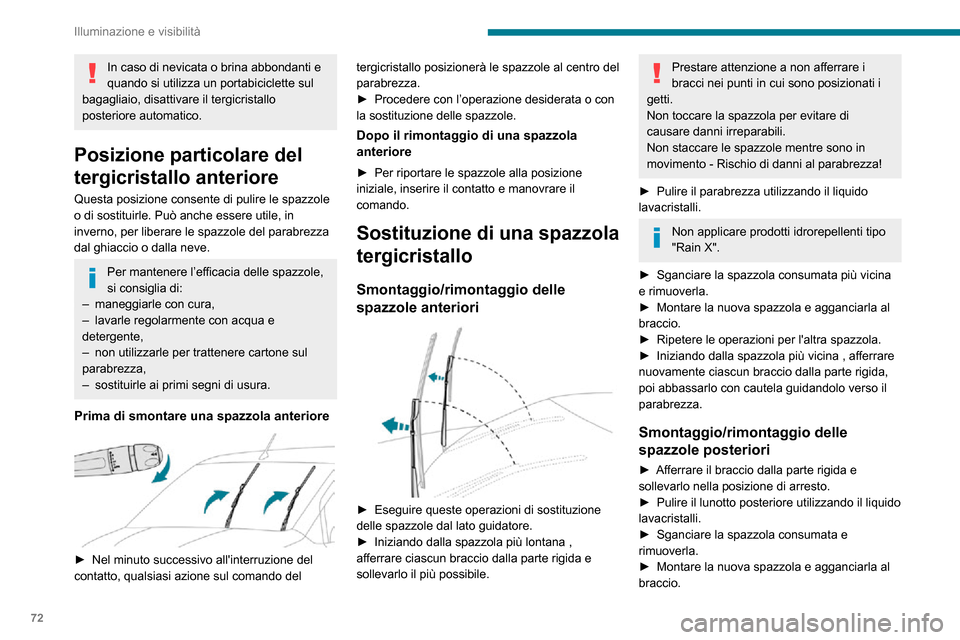

72
Illuminazione e visibilità
In caso di nevicata o brina abbondanti e
quando si utilizza un portabiciclette sul
bagagliaio, disattivare il tergicristallo
posteriore automatico.
Posizione particolare del
tergicristallo anteriore
Questa posizione consente di pulire le spazzole
o di sostituirle. Può anche essere utile, in
inverno, per liberare le spazzole del parabrezza
dal ghiaccio o dalla neve.
Per mantenere l’efficacia delle spazzole,
si consiglia di:
– maneggiarle con cura,– lavarle regolarmente con acqua e detergente,– non utilizzarle per trattenere cartone sul parabrezza,– sostituirle ai primi segni di usura.
Prima di smontare una spazzola anteriore

► Nel minuto successivo all'interruzione del contatto, qualsiasi azione sul comando del tergicristallo posizionerà le spazzole al centro del
parabrezza.
► Procedere con l’operazione desiderata o con la sostituzione delle spazzole.
Dopo il rimontaggio di una spazzola
anteriore
► Per riportare le spazzole alla posizione iniziale, inserire il contatto e manovrare il
comando.
Sostituzione di una spazzola
tergicristallo
Smontaggio/rimontaggio delle
spazzole anteriori


► Eseguire queste operazioni di sostituzione delle spazzole dal lato guidatore.
► Iniziando dalla spazzola più lontana , afferrare ciascun braccio dalla parte rigida e
sollevarlo il più possibile.
Prestare attenzione a non afferrare i
bracci nei punti in cui sono posizionati i
getti.
Non toccare la spazzola per evitare di
causare danni irreparabili.
Non staccare le spazzole mentre sono in
movimento - Rischio di danni al parabrezza!
► Pulire il parabrezza utilizzando il liquido lavacristalli.
Non applicare prodotti idrorepellenti tipo
"Rain X".
► Sganciare la spazzola consumata più vicina e rimuoverla.► Montare la nuova spazzola e agganciarla al braccio.► Ripetere le operazioni per l'altra spazzola.► Iniziando dalla spazzola più vicina , afferrare nuovamente ciascun braccio dalla parte rigida,
poi abbassarlo con cautela guidandolo verso il
parabrezza.
Smontaggio/rimontaggio delle
spazzole posteriori
► Afferrare il braccio dalla parte rigida e sollevarlo nella posizione di arresto.► Pulire il lunotto posteriore utilizzando il liquido lavacristalli.► Sganciare la spazzola consumata e rimuoverla.► Montare la nuova spazzola e agganciarla al braccio.
► Afferrare nuovamente il braccio dalla parte rigida, poi abbassarlo con cautela guidandolo
verso il lunotto.
Tergicristallo anteriore
automatico


I tergicristalli anteriori si attivano
automaticamente, senza intervento del
guidatore, in caso di rilevamento di pioggia
(sensore dietro il retrovisore interno), a una
velocità adatta all'intensità delle precipitazioni.
Attivazione
Dare un impulso breve al comando verso il
basso.
Un movimento completo del tergicristallo
conferma che la richiesta è stata accettata.
Questo simbolo si accende sul quadro strumenti e appare un
messaggio.
Arresto
Spingere brevemente il comando verso il
basso o spostarlo in un'altra posizione
(Int, 1 o 2).
Questa spia si spegne sul quadro strumenti e
appare un messaggio.

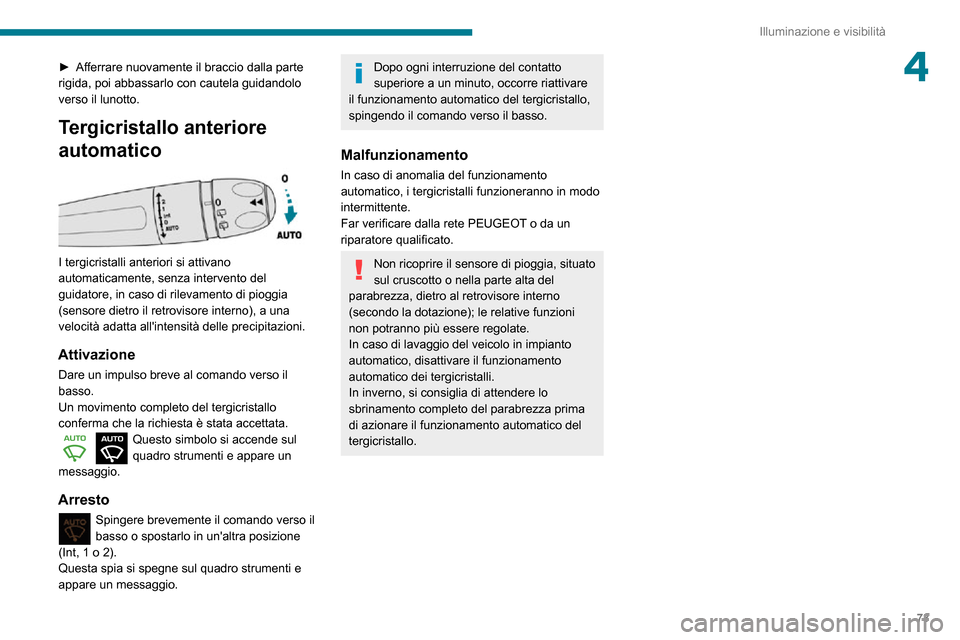

73
Illuminazione e visibilità
4► Afferrare nuovamente il braccio dalla parte rigida, poi abbassarlo con cautela guidandolo
verso il lunotto.
Tergicristallo anteriore
automatico


I tergicristalli anteriori si attivano
automaticamente, senza intervento del
guidatore, in caso di rilevamento di pioggia
(sensore dietro il retrovisore interno), a una
velocità adatta all'intensità delle precipitazioni.
Attivazione
Dare un impulso breve al comando verso il
basso.
Un movimento completo del tergicristallo
conferma che la richiesta è stata accettata.
Questo simbolo si accende sul quadro strumenti e appare un
messaggio.
Arresto
Spingere brevemente il comando verso il
basso o spostarlo in un'altra posizione
(Int, 1 o 2).
Questa spia si spegne sul quadro strumenti e
appare un messaggio.
Dopo ogni interruzione del contatto
superiore a un minuto, occorre riattivare
il funzionamento automatico del tergicristallo,
spingendo il comando verso il basso.
Malfunzionamento
In caso di anomalia del funzionamento
automatico, i tergicristalli funzioneranno in modo
intermittente.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.
Non ricoprire il sensore di pioggia, situato
sul cruscotto o nella parte alta del
parabrezza, dietro al retrovisore interno
(secondo la dotazione); le relative funzioni
non potranno più essere regolate.
In caso di lavaggio del veicolo in impianto
automatico, disattivare il funzionamento
automatico dei tergicristalli.
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza prima
di azionare il funzionamento automatico del
tergicristallo.

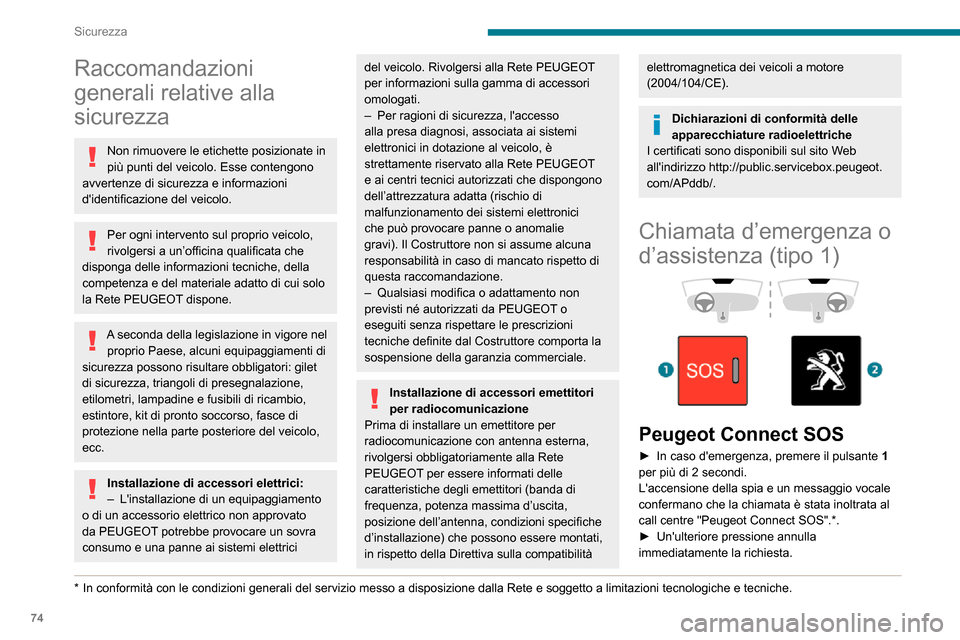

74
Sicurezza
Raccomandazioni
generali relative alla
sicurezza
Non rimuovere le etichette posizionate in
più punti del veicolo. Esse contengono
avvertenze di sicurezza e informazioni
d'identificazione del veicolo.
Per ogni intervento sul proprio veicolo,
rivolgersi a un’officina qualificata che
disponga delle informazioni tecniche, della
competenza e del materiale adatto di cui solo
la Rete PEUGEOT dispone.
A seconda della legislazione in vigore nel proprio Paese, alcuni equipaggiamenti di
sicurezza possono risultare obbligatori: gilet
di sicurezza, triangoli di presegnalazione,
etilometri, lampadine e fusibili di ricambio,
estintore, kit di pronto soccorso, fasce di
protezione nella parte posteriore del veicolo,
ecc.
Installazione di accessori elettrici:– L'installazione di un equipaggiamento o di un accessorio elettrico non approvato
da PEUGEOT potrebbe provocare un sovra
consumo e una panne ai sistemi elettrici
* In conformità con le condizioni generali del servizio messo a disposizione dalla Rete e so\
ggetto a limitazioni tecnologiche e tecniche.
del veicolo. Rivolgersi alla Rete PEUGEOT
per informazioni sulla gamma di accessori
omologati.
– Per ragioni di sicurezza, l'accesso alla presa diagnosi, associata ai sistemi
elettronici in dotazione al veicolo, è
strettamente riservato alla Rete PEUGEOT
e ai centri tecnici autorizzati che dispongono
dell’attrezzatura adatta (rischio di
malfunzionamento dei sistemi elettronici
che può provocare panne o anomalie
gravi). Il Costruttore non si assume alcuna
responsabilità in caso di mancato rispetto di
questa raccomandazione.
– Qualsiasi modifica o adattamento non previsti né autorizzati da PEUGEOT o
eseguiti senza rispettare le prescrizioni
tecniche definite dal Costruttore comporta la
sospensione della garanzia commerciale.
Installazione di accessori emettitori
per radiocomunicazione
Prima di installare un emettitore per
radiocomunicazione con antenna esterna,
rivolgersi obbligatoriamente alla Rete
PEUGEOT per essere informati delle
caratteristiche degli emettitori (banda di
frequenza, potenza massima d’uscita,
posizione dell’antenna, condizioni specifiche
d’installazione) che possono essere montati,
in rispetto della Direttiva sulla compatibilità
elettromagnetica dei veicoli a motore
(2004/104/CE).
Dichiarazioni di conformità delle
apparecchiature radioelettriche
I certificati sono disponibili sul sito Web
all'indirizzo http://public.servicebox.peugeot.
com/APddb/.
Chiamata d’emergenza o
d’assistenza (tipo 1)



Peugeot Connect SOS
► In caso d'emergenza, premere il pulsante 1
per più di 2 secondi.
L'accensione della spia e un messaggio vocale
confermano che la chiamata è stata inoltrata al
call centre "Peugeot Connect SOS". *.
► Un'ulteriore pressione annulla immediatamente la richiesta.
La spia rimane accesa fino al termine della chiamata.
"Peugeot Connect SOS" geolocalizza
immediatamente il veicolo, contatta il
guidatore nella lingua selezionata*e, se
necessario, richiede l'invio dei servizi di
soccorso competenti**. Nei Paesi in cui il
servizio non è disponibile,o quando il servizio
di geolocalizzazione è statoespressamente
rifiutato, la chiamata viene instradata
direttamente ai servizi di soccorso (112) senza le
informazioni di localizzazione del veicolo.
In caso di urto rilevato dalla centralina
airbag, e indipendentemente
dall'attivazione degli airbag, viene
automaticamente inoltrata una chiamata
d'emergenza.
Funzionamento del sistema
– Spia di funzionamento accesa (per 3 secondi) all’inserimento del contatto: il sistema funziona
correttamente.
– Spia di funzionamento rossa fissa: malfunzionamento del sistema.
* In funzione della copertura geografica di "Peugeot Connect SOS", "Peugeot Connect Assistance" e della lingua ufficiale selezionata dal guidatore del veicolo.
La lista dei Paesi coperti e dei servizi PEUGEOT CONNECT forniti è disponibile presso la Rete o sul sito Web del proprio Paese.
** In funzione della copertura geografica di "Peugeot Connect SOS", "Peugeot Connect Assistance" e della lingua ufficiale selezionata dal guidatore del veicolo.
La lista dei Paesi coperti e dei servizitelematici forniti è disponib\
ile presso la Rete o sul sito Web del proprio Paese.

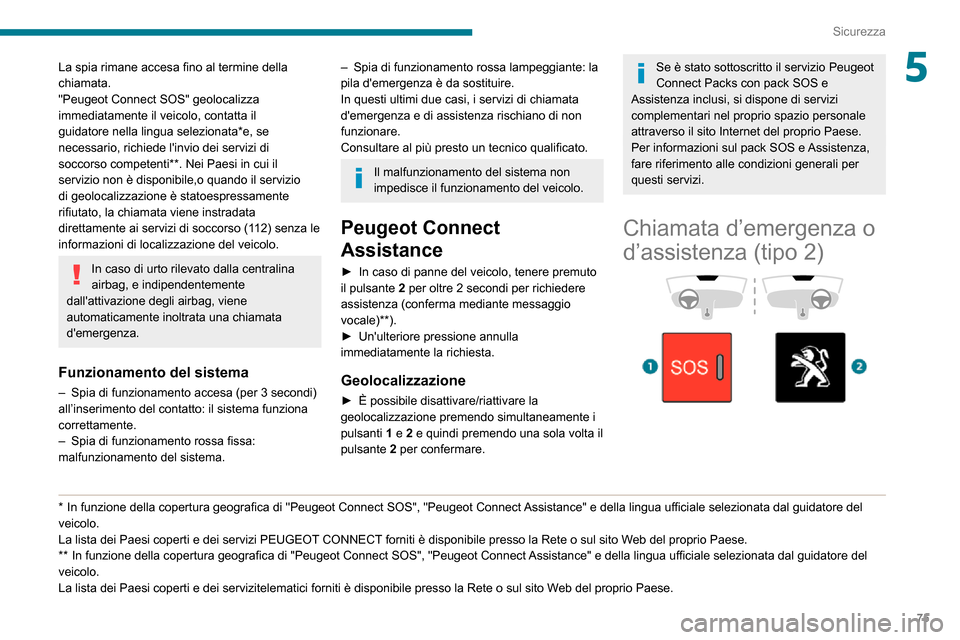

75
Sicurezza
5La spia rimane accesa fino al termine della
chiamata.
"Peugeot Connect SOS" geolocalizza
immediatamente il veicolo, contatta il
guidatore nella lingua selezionata*e, se
necessario, richiede l'invio dei servizi di
soccorso competenti**. Nei Paesi in cui il
servizio non è disponibile,o quando il servizio
di geolocalizzazione è statoespressamente
rifiutato, la chiamata viene instradata
direttamente ai servizi di soccorso (112) senza le
informazioni di localizzazione del veicolo.
In caso di urto rilevato dalla centralina
airbag, e indipendentemente
dall'attivazione degli airbag, viene
automaticamente inoltrata una chiamata
d'emergenza.
Funzionamento del sistema
– Spia di funzionamento accesa (per 3 secondi) all’inserimento del contatto: il sistema funziona
correttamente.
– Spia di funzionamento rossa fissa: malfunzionamento del sistema.
* In funzione della c opertura geografica di "Peugeot Connect SOS", "Peugeot Connect Assistance" e della lingua ufficiale selezionata dal guidatore del veicolo.
La lista dei Paesi coperti e dei servizi PEUGEOT CONNECT forniti è disponibile presso la Rete o sul sito Web del proprio Paese.
** In funzione della copertura geografica di "Peugeot Connect SOS", "Peugeot Connect Assistance" e della lingua ufficiale selezionata dal guidatore del veicolo.
La lista dei Paesi coperti e dei servizitelematici forniti è disponib\
ile presso la Rete o sul sito Web del proprio Paese.
– Spia di funzionamento rossa lampeggiante: la pila d'emergenza è da sostituire.
In questi ultimi due casi, i servizi di chiamata
d'emergenza e di assistenza rischiano di non
funzionare.
Consultare al più presto un tecnico qualificato.
Il malfunzionamento del sistema non
impedisce il funzionamento del veicolo.
Peugeot Connect
Assistance
► In caso di panne del veicolo, tenere premuto il pulsante 2 per oltre 2 secondi per richiedere
assistenza (conferma mediante messaggio
vocale) **).
► Un'ulteriore pressione annulla immediatamente la richiesta.
Geolocalizzazione
► È possibile disattivare/riattivare la geolocalizzazione premendo simultaneamente i
pulsanti 1 e 2 e quindi premendo una sola volta il
pulsante 2 per confermare.
Se è stato sottoscritto il servizio Peugeot
Connect Packs con pack SOS e
Assistenza inclusi, si dispone di servizi
complementari nel proprio spazio personale
attraverso il sito Internet del proprio Paese.
Per informazioni sul pack SOS e Assistenza,
fare riferimento alle condizioni generali per
questi servizi.
Chiamata d’emergenza o
d’assistenza (tipo 2)

76
Sicurezza

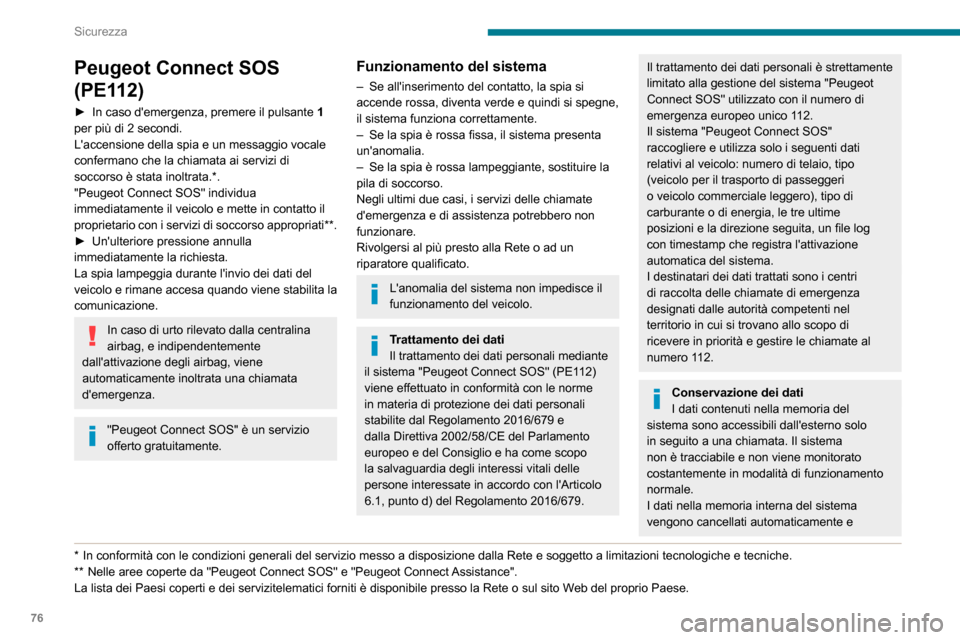

Peugeot Connect SOS
(PE112)
► In caso d'emergenza, premere il pulsante 1
per più di 2 secondi.
L'accensione della spia e un messaggio vocale
confermano che la chiamata ai servizi di
soccorso è stata inoltrata.*.
"Peugeot Connect SOS" individua
immediatamente il veicolo e mette in contatto il
proprietario con i servizi di soccorso appropriati **.
► Un'ulteriore pressione annulla immediatamente la richiesta.
La spia lampeggia durante l'invio dei dati del
veicolo e rimane accesa quando viene stabilita la
comunicazione.
In caso di urto rilevato dalla centralina
airbag, e indipendentemente
dall'attivazione degli airbag, viene
automaticamente inoltrata una chiamata
d'emergenza.
"Peugeot Connect SOS" è un servizio
offerto gratuitamente.
* In conformità con le condizioni generali del servizio messo a disposizione dalla Rete e so\
ggetto a limitazioni tecnologiche e tecniche.
** Nelle aree coperte da "Peugeot Connect SOS" e "Peugeot Connect Assistance". La lista dei Paesi coperti e dei servizitelematici forniti è disponib\
ile presso la Rete o sul sito Web del proprio Paese.
Funzionamento del sistema
– Se all'inserimento del contatto, la spia si accende rossa, diventa verde e quindi si spegne,
il sistema funziona correttamente.
– Se la spia è rossa fissa, il sistema presenta un'anomalia.– Se la spia è rossa lampeggiante, sostituire la pila di soccorso.
Negli ultimi due casi, i servizi delle chiamate
d'emergenza e di assistenza potrebbero non
funzionare.
Rivolgersi al più presto alla Rete o ad un
riparatore qualificato.
L'anomalia del sistema non impedisce il
funzionamento del veicolo.
Trattamento dei dati
Il trattamento dei dati personali mediante
il sistema "Peugeot Connect SOS" (PE112)
viene effettuato in conformità con le norme
in materia di protezione dei dati personali
stabilite dal Regolamento 2016/679 e
dalla Direttiva 2002/58/CE del Parlamento
europeo e del Consiglio e ha come scopo
la salvaguardia degli interessi vitali delle
persone interessate in accordo con l'Articolo
6.1, punto d) del Regolamento 2016/679.
Il trattamento dei dati personali è strettamente
limitato alla gestione del sistema "Peugeot
Connect SOS" utilizzato con il numero di
emergenza europeo unico 112.
Il sistema "Peugeot Connect SOS"
raccogliere e utilizza solo i seguenti dati
relativi al veicolo: numero di telaio, tipo
(veicolo per il trasporto di passeggeri
o veicolo commerciale leggero), tipo di
carburante o di energia, le tre ultime
posizioni e la direzione seguita, un file log
con timestamp che registra l'attivazione
automatica del sistema.
I destinatari dei dati trattati sono i centri
di raccolta delle chiamate di emergenza
designati dalle autorità competenti nel
territorio in cui si trovano allo scopo di
ricevere in priorità e gestire le chiamate al
numero 112.
Conservazione dei dati
I dati contenuti nella memoria del
sistema sono accessibili dall'esterno solo
in seguito a una chiamata. Il sistema
non è tracciabile e non viene monitorato
costantemente in modalità di funzionamento
normale.
I dati nella memoria interna del sistema
vengono cancellati automaticamente e

77
Sicurezza
5regolarmente. Solo le ultime tre posizioni del
veicolo sono conservate.
Il log dei dati relativi a una chiamata
d'emergenza viene conservato per non più di
13 ore.
Accesso ai dati
Si dispone del diritto di accesso ai dati
ed è possibile richiedere, se necessario,
la rettifica, la cancellazione o la restrizione
dei dati personali il cui trattamento non è
in accordo con le disposizioni contenute
nel Regolamento 2016/679 (GDPR). Le
terze parti a cui i dati sono stati comunicati
devono essere avvisate delle eventuali
rettifiche, cancellazioni o restrizioni eseguite
conformemente alla suddetta direttiva, a
meno che l'applicazione di tale disposizione
non risulti impossibile o richieda uno sforzo
sproporzionato.
Si disponeporta borsael diritto di
presentareappoggia gomitoesso l'autorità
competente in materia di protezione dei dati.
* In funzione della c opertura geografica di "Peugeot Connect SOS", "Peugeot Connect Assistance" e della lingua ufficiale selezionata dal guidatore del veicolo.
La lista dei Paesi coperti e dei servizitelematici forniti è disponib\
ile presso la Rete o sul sito Web del proprio Paese.
Peugeot Connect
Assistance
► In caso di panne del veicolo, tenere premuto il pulsante 2 per oltre 2 secondi per richiedere
assistenza (conferma mediante messaggio
vocale) *).
► Un'ulteriore pressione annulla immediatamente la richiesta.
La modalità Privacy consente di gestire il
livello di condivisione (dati e/o posizione)
tra il veicolo e la marca PEUGEOT.
È possibile configurare questa modalità nel
menu Impostazioni del display touch screen.
Per impostazione predefinita (a seconda
dell'equipaggiamento), è possibile disattivare/
riattivare la geolocalizzazione premendo
simultaneamente i due pulsanti e quindi il
pulsante "Peugeot Connect Assistance" per
confermare.
Se il veicolo non è stato acquistato
presso la Rete PEUGEOT, si consiglia di
verificare la configurazione di questi servizi e
richiederne l'eventuale modifica alla rete di
assistenza della marca. In un Paese
multilingua, la configurazione è possibile nella
lingua nazionale ufficiale di preferenza.
Per ragioni tecniche, in particolare per
una migliore qualità dei servizi telematici
di cui beneficia il Cliente, il Costruttore si
riserva il diritto di effettuare in qualsiasi
momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.
Se è stato sottoscritto il servizio Peugeot
Connect Packs con pack SOS e
Assistenza inclusi, si dispone di servizi
complementari nel proprio spazio personale
attraverso il sito Internet del proprio Paese.
Per informazioni sul pack SOS e Assistenza,
fare riferimento alle condizioni generali per
questi servizi.
Segnale d'emergenza

78
Sicurezza
resistenza del pedale ed aumentando l'efficacia della frenata.
Antipattinamento delle ruote (ASR)/Controllo dinamico
della stabilità (CDS)
La funzione antipattinamento delle ruote (ASR)
ottimizza la trazione agendo sui freni delle ruote
motrici e sul motore, per prevenire lo slittamento
delle ruote. Inoltre, migliora la stabilità
direzionale del veicolo durante l'accelerazione.
In caso di scarto tra la traiettoria seguita dal
veicolo e quella desiderata dal guidatore,
il controllo dinamico della stabilità agisce
automaticamente sul freno di una o più ruote e
sul motore per riportare il veicolo sul percorso
desiderato, nei limiti delle leggi fisiche.
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore.
Questi sistemi entrano in funzione in presenza di
problemi di aderenza o di traiettoria.
Questa spia sul quadro strumenti
lampeggia per indicare che sono in
funzione.

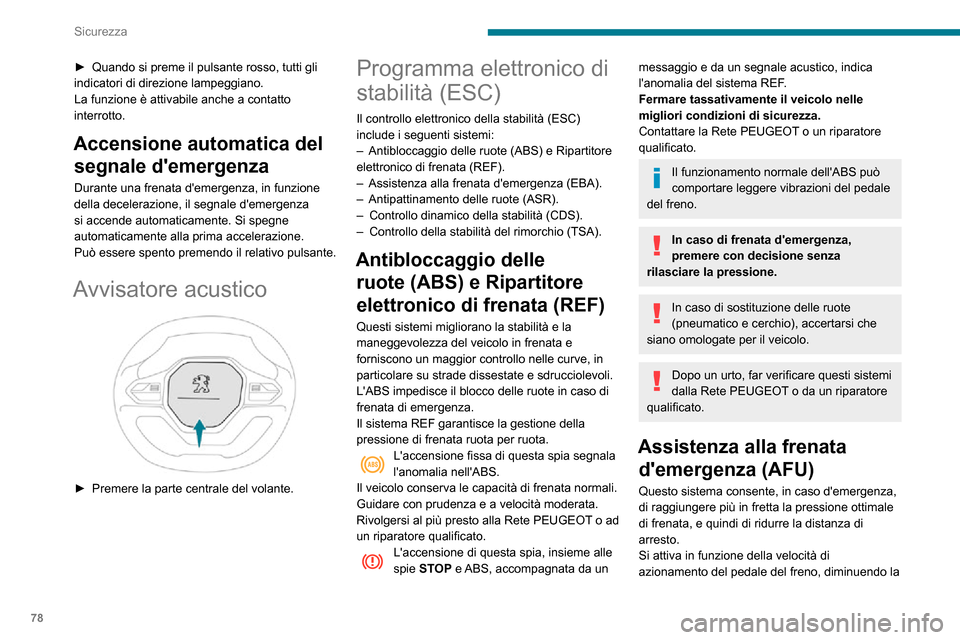

► Quando si preme il pulsante rosso, tutti gli indicatori di direzione lampeggiano.
La funzione è attivabile anche a contatto
interrotto.
Accensione automatica del segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione, il segnale d'emergenza
si accende automaticamente. Si spegne
automaticamente alla prima accelerazione.
Può essere spento premendo il relativo pulsante.
Avvisatore acustico

► Premere la parte centrale del volante.
Programma elettronico di
stabilità (ESC)
Il controllo elettronico della stabilità (ESC)
include i seguenti sistemi:
– Antibloccaggio delle ruote (ABS) e Ripartitore elettronico di frenata (REF).– Assistenza alla frenata d'emergenza (EBA).– Antipattinamento delle ruote (ASR).– Controllo dinamico della stabilità (CDS).– Controllo della stabilità del rimorchio (TSA).
Antibloccaggio delle ruote (ABS) e Ripartitore
elettronico di frenata (REF)
Questi sistemi migliorano la stabilità e la
maneggevolezza del veicolo in frenata e
forniscono un maggior controllo nelle curve, in
particolare su strade dissestate e sdrucciolevoli.
L'ABS impedisce il blocco delle ruote in caso di
frenata di emergenza.
Il sistema REF garantisce la gestione della
pressione di frenata ruota per ruota.
L'accensione fissa di questa spia segnala l'anomalia nell'ABS.
Il veicolo conserva le capacità di frenata normali.
Guidare con prudenza e a velocità moderata.
Rivolgersi al più presto alla Rete PEUGEOT o ad
un riparatore qualificato.
L'accensione di questa spia, insieme alle spie STOP e ABS, accompagnata da un
messaggio e da un segnale acustico, indica
l'anomalia del sistema REF.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Contattare la Rete PEUGEOT o un riparatore
qualificato.
Il funzionamento normale dell'ABS può
comportare leggere vibrazioni del pedale
del freno.
In caso di frenata d'emergenza,
premere con decisione senza
rilasciare la pressione.
In caso di sostituzione delle ruote
(pneumatico e cerchio), accertarsi che
siano omologate per il veicolo.
Dopo un urto, far verificare questi sistemi
dalla Rete PEUGEOT o da un riparatore
qualificato.
Assistenza alla frenata d'emergenza (AFU)
Questo sistema consente, in caso d'emergenza,
di raggiungere più in fretta la pressione ottimale
di frenata, e quindi di ridurre la distanza di
arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo la
