2020 Peugeot Boxer ESP

19
Instrumente de bord
1Sistemul audio și
telematic tactil


Acest panou de comandă al sistemului audio,
amplasat în centrul planșei de bord, oferă
acces la meniurile de personalizare a anumitor
echipamente.
Informațiile corespunzătoare sunt afișate pe
ecranul tactil.
Acesta este disponibil în 9 limbi: germană,
engleză, spaniolă, franceză, italiană, olandeză,
poloneză, portugheză și turcă.
Din motive de siguranță, unele meniuri pot fi
accesate doar cu contactul decuplat.
Oferă acces la meniul de setări.
Permite derularea în sus într-un meniu
sau mărirea unei valori.
Permite derularea în jos într-un meniu sau
micșorarea unei valori.
Meniul „Setări”
1.„Afișaj"
2. „Comenzi vocale”
3. „Ceas și dată”
4. „Siguranță/Asistență”
5. „Lumini”
6. „Uși și blocare”
7. „Audio”
8. „Telefon/Bluetooth”
9. „Setare radio”
10. „Restaurare setări” pentru a reveni la
setările implicite ale producătorului.
11 . „Ștergere date pers.” pentru a șterge toate
datele personale asociate echipamentului
Bluetooth din sistemul audio.
Pentru mai multe informații despre audio,
telefon, radio și navigație, consultați
secțiunile corespunzătoare.
Setările din sub-meniurile 4, 5 și 6
variază în funcție de echipamentele
instalate pe vehicul.
Din sub-meniul „Afișaj” puteți:
– selecta „Limbi” pentru a alege una dintre limbile menționate mai sus,– selecta „Unități de măsură” pentru a seta consumul (mpg, l/100 km), distanța (mile, km) și
temperatura (°F, °C),
– selecta „Afișaj traseu B” pentru a activa sau dezactiva traseul B al calculatorului de bord (On,
Off).
Din sub-meniul „Siguranță/Asistență” puteți:
– selecta „Cameră Parkview”, apoi „Cameră de mers înapoi” pentru a activa sau dezactiva
utilizarea ei (On, Off),
– selecta „Cameră Parkview”, apoi „Întârziere cameră” pentru a activa sau dezactiva
menținerea afișajului timp de 10 secunde sau
până la 18 km/h (On, Off),
– selecta „Indicator rutier” pentru a activa sau dezactiva utilizarea acestei funcții (On, Off),– selecta „Airbag pasager” pentru a activa sau dezactiva utilizarea acestuia (On, Off).
Din sub-meniul „Lumini” puteți:
– selecta „Lumini de zi” pentru a activa sau dezactiva utilizarea acestora (On, Off),– selecta „Lumini de drum automate” pentru a activa sau dezactiva utilizarea acestora (On,
Off),
– selecta „Senzor faruri” pentru a ajusta sensibilitatea acestuia (1, 2, 3).
Din sub-meniul „Uși și blocare” puteți:
– selecta „Închidere automată” pentru a activa sau dezactiva utilizarea acesteia (On, Off).
Setarea datei și orei
Folosind panoul de comandă MODE
► Apăsați butonul „MODE”.

20
Instrumente de bord
► Selectați meniul „Time setting” (Setare oră) pentru a seta ora și formatul ceasului (24h sau
12h) sau selectați meniul „Date setting” (Setare
dată) pentru a seta ziua, luna și anul.
Pentru mai multe informații despre Configurarea
vehiculului (MODE) , consultați secțiunea
corespunzătoare.
Folosind sistemul audio și telematic al
ecranului tactil
Din sub-meniul „Clock and Date” (Ceas și dată):► Selectați „T ime setting and format” (Setare oră și format) pentru a seta ora, minutele și
secundele și a alege formatul (24h, 12h cu AM
sau PM).
► Selectați „Date setting” (Setare dată) pentru a seta ziua, luna și anul.
Pentru a seta manual ora, opțiunea
„Time Synchro” (Sincronizare oră) trebuie
să fie dezactivată (Off).
Computer de bord
Informații despre deplasarea curentă
(autonomie, consum instantaneu de carburant,
consum mediu de carburant etc.).


► Pentru a avea acces la informațiile computerului de bord, apăsați butonul TRIP,
amplasat la capătul manetei ștergătoarelor.
Autonomie
Aceasta indică numărul de kilometri care se mai
pot parcurge cu carburantul rămas în rezervor, în
funcție de consumul mediu al ultimilor kilometri
parcurși.
Distanța A
Indică distanța parcursă de la ultima resetare a
computerului de bord.
Consumul mediu A
Consumul mediu de carburant de la ultima
resetare a computerului de bord.
Consumul instantaneu A
Consumul mediu de carburant din ultimele
câteva secunde.
Viteza medie A
Aceasta este viteza medie calculată de la ultima
resetare a computerului de bord (cu contactul
pus).
Durată călătorie A
Indică timpul cumulat de la ultima resetare a
computerului de bord.
Dacă este activată opțiunea TRIP B în meniul
MODE:
– Distanța B– Consumul mediu B– Viteza medie B– Durată călătorie B
Tahograf

Dacă vehiculul este echipat astfel, acesta
stochează toate datele privind vehiculul pe
dispozitiv și pe un card inserat.
Exemplu: la începutul fiecărei călătorii sau la
schimbarea turei.
La introducerea cardului, toate datele pot fi:
– afișate pe ecranul tahografului,– imprimate,– transferate pe un suport de stocare extern prin intermediul unei interfețe.
Pentru mai multe informații, consultați
documentele furnizate de producătorul
tahografului.
Dacă vehiculul este echipat cu un
tahograf, se recomandă deconectarea
bornei (-) a bateriei (situată sub podea, pe
partea stângă, în cabină) pe durata unei opriri
prelungite a vehiculului de peste 5 zile.

22
Acces
Rezumat al principalelor funcții ale cheii
Tip de cheieDeblocarea cabineiBlocarea ușilorDeblocarea ușilor din spate
Cheie simplă Rotiți în sens antiorar (partea
șoferului).Rotiți în sens orar (partea
șoferului).-
Telecomandă
Semnalizare
Lumini semnalizatoare de direcție 2 semnalizări cu farurile.1 semnalizare cu farurile.2 semnalizări cu farurile.
Martorul comenzii de blocare
centralizată de pe planșa de bord Oprit.
Continuu timp de aproximativ 3
secunde, apoi intermitent.Intermitent.
Folosirea cheii în încuietoarea ușii șoferului nu activează/dezactivează al
arma.
Blocare / Deblocare din
interior
Cabina și zona de încărcare


► Apăsați acest buton pentru a bloca/debloca ușile cabinei și zona de încărcare.
Deschiderea ușilor este în continuare posibilă
din interior.
Dacă vehiculul are sistem de alarmă, apăsarea
acestei comenzi o dezactivează.

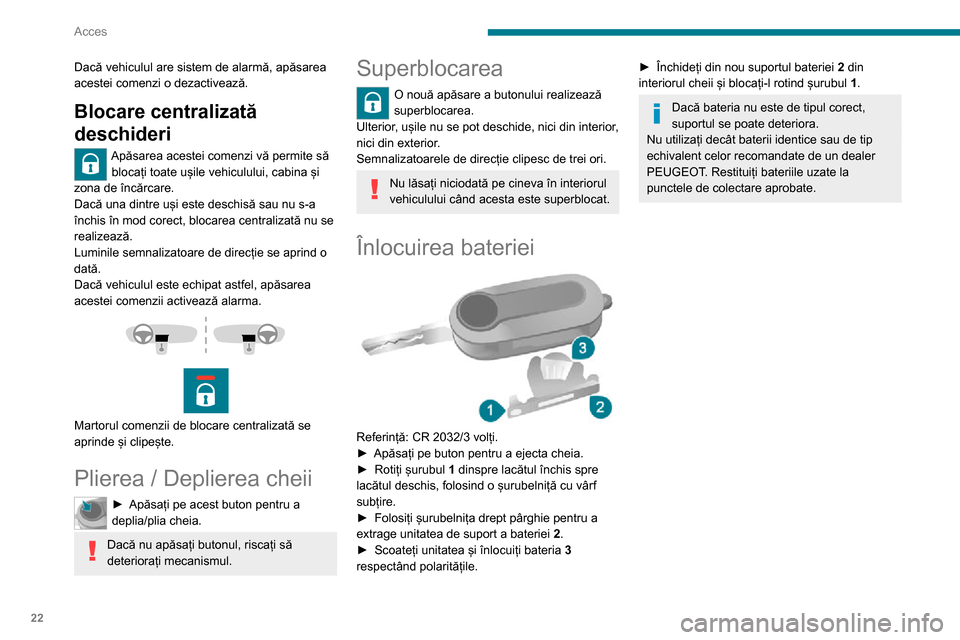

Blocare centralizată
deschideri
Apăsarea acestei comenzi vă permite să
blocați toate ușile vehiculului, cabina și
zona de încărcare.
Dacă una dintre uși este deschisă sau nu s-a
închis în mod corect, blocarea centralizată nu se
realizează.
Luminile semnalizatoare de direcție se aprind o
dată.
Dacă vehiculul este echipat astfel, apăsarea
acestei comenzii activează alarma.



Martorul comenzii de blocare centralizată se
aprinde și clipește.
Plierea / Deplierea cheii
► Apăsați pe acest buton pentru a deplia/plia cheia.
Dacă nu apăsați butonul, riscați să
deteriorați mecanismul.
Superblocarea
O nouă apăsare a butonului realizează
superblocarea.
Ulterior, ușile nu se pot deschide, nici din interior,
nici din exterior.
Semnalizatoarele de direcție clipesc de trei ori.
Nu lăsați niciodată pe cineva în interiorul
vehiculului când acesta este superblocat.
Înlocuirea bateriei

Referință: CR 2032/3 volți.► Apăsați pe buton pentru a ejecta cheia.► Rotiți șurubul 1 dinspre lacătul închis spre
lacătul deschis, folosind o șurubelniță cu vârf
subțire.
► Folosiți șurubelnița drept pârghie pentru a extrage unitatea de suport a bateriei 2.► Scoateți unitatea și înlocuiți bateria 3
respectând polaritățile.
► Închideți din nou suportul bateriei 2 din
interiorul cheii și blocați-l rotind șurubul 1.
Dacă bateria nu este de tipul corect,
suportul se poate deteriora.
Nu utilizați decât baterii identice sau de tip
echivalent celor recomandate de un dealer
PEUGEOT. Restituiți bateriile uzate la
punctele de colectare aprobate.

24
Acces
Uși spate
Cu vehiculul oprit, la deschiderea ușilor
din spate, camera video se activează și
transmite imaginea pe ecranul amplasat in
cabină.
Deschidere
Din exterior

► Trageți mânerul spre dumneavoastră, apoi trageți maneta pentru a deschide ușa din stânga.
Cele două uși se deschid la 96°.

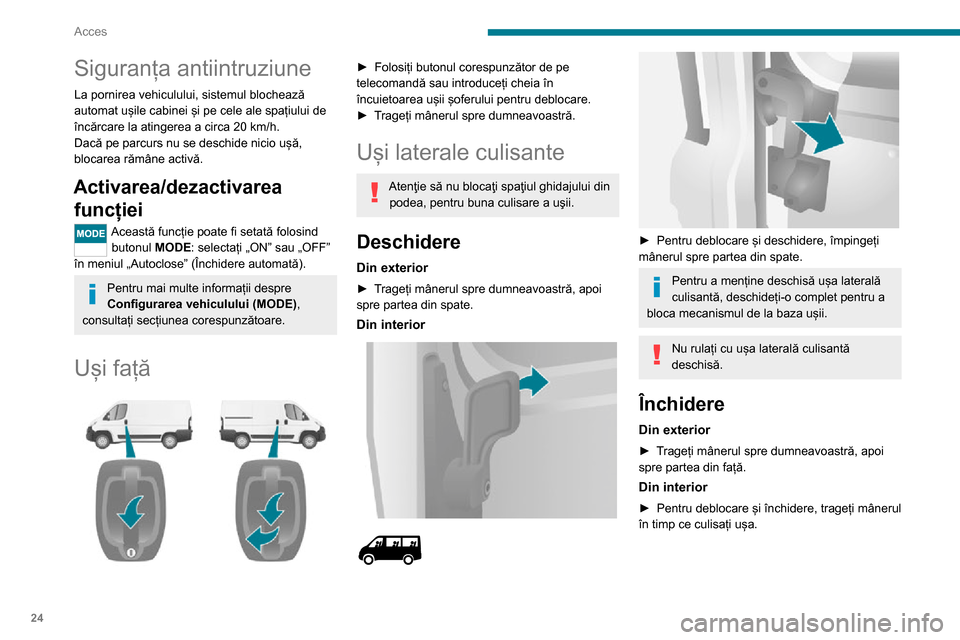

Siguranța antiintruziune
La pornirea vehiculului, sistemul blochează
automat ușile cabinei și pe cele ale spațiului de
încărcare la atingerea a circa 20 km/h.
Dacă pe parcurs nu se deschide nicio ușă,
blocarea rămâne activă.
Activarea/dezactivarea
funcției
Această funcție poate fi setată folosind
butonul MODE: selectați „ON” sau „OFF”
în meniul „Autoclose” (Închidere automată).
Pentru mai multe informații despre
Configurarea vehiculului (MODE) ,
consultați secțiunea corespunzătoare.
Uși față

► Folosiți butonul corespunzător de pe telecomandă sau introduceți cheia în
încuietoarea ușii șoferului pentru deblocare.
► Trageți mânerul spre dumneavoastră.
Uși laterale culisante
Atenţie să nu blocaţi spaţiul ghidajului din podea, pentru buna culisare a uşii.
Deschidere
Din exterior
► Trageți mânerul spre dumneavoastră, apoi spre partea din spate.
Din interior



► Pentru deblocare și deschidere, împingeți mânerul spre partea din spate.
Pentru a menține deschisă ușa laterală
culisantă, deschideți-o complet pentru a
bloca mecanismul de la baza ușii.
Nu rulați cu ușa laterală culisantă
deschisă.
Închidere
Din exterior
► Trageți mânerul spre dumneavoastră, apoi spre partea din față.
Din interior
► Pentru deblocare și închidere, trageți mânerul în timp ce culisați ușa.

26
Acces
Scoateți cheia din contact de fiecare dată când ieșiți din mașină, chiar și pentru o
scurtă durată de timp.
Dacă geamul întâlnește un obstacol atunci
este acționat, trebuie să-l mișcați în direcția
opusă. Apăsați comanda corespunzătoare.
Când șoferul acționează comenzile
geamurilor pasagerilor, trebuie să se asigure
că nicio persoană nu împiedică închiderea
corectă a geamurilor.
Conducătorul trebuie să se asigure că toți
pasagerii folosesc corect geamurile acționate
electric.
Aveţi grijă în special de copii atunci când

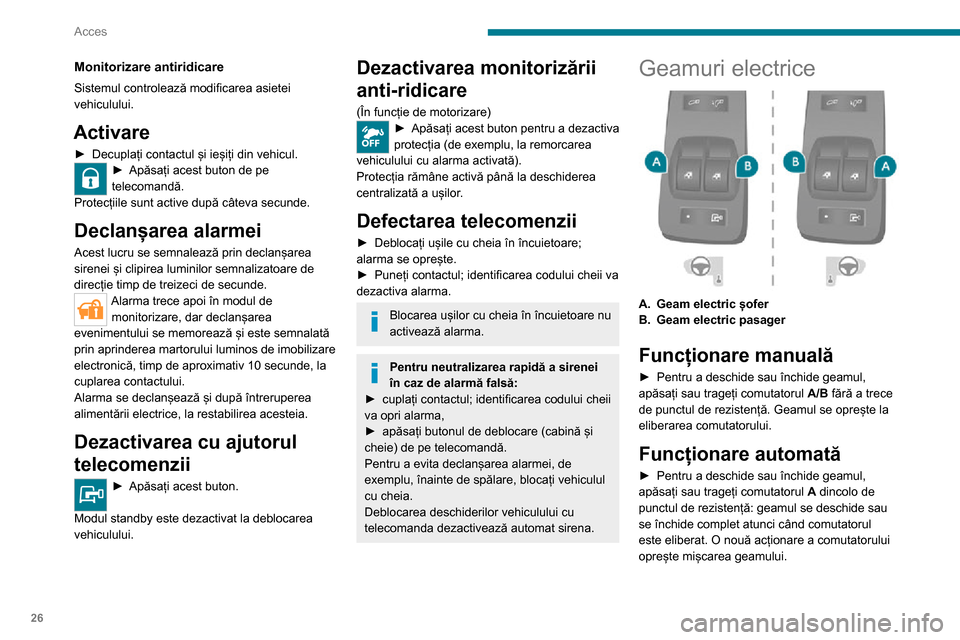

acționați geamurile.Monitorizare antiridicare
Sistemul controlează modificarea asietei
vehiculului.
Activare
► Decuplați contactul și ieșiți din vehicul.► Apăsați acest buton de pe telecomandă.
Protecțiile sunt active după câteva secunde.
Declanșarea alarmei
Acest lucru se semnalează prin declanșarea
sirenei și clipirea luminilor semnalizatoare de
direcție timp de treizeci de secunde.
Alarma trece apoi în modul de monitorizare, dar declanșarea
evenimentului se memorează și este semnalată
prin aprinderea martorului luminos de imobilizare
electronică, timp de aproximativ 10 secunde, la
cuplarea contactului.
Alarma se declanșează și după întreruperea
alimentării electrice, la restabilirea acesteia.
Dezactivarea cu ajutorul
telecomenzii
► Apăsați acest buton.
Modul standby este dezactivat la deblocarea
vehiculului.
Dezactivarea monitorizării
anti-ridicare
(În funcție de motorizare)► Apăsați acest buton pentru a dezactiva protecția (de exemplu, la remorcarea
vehiculului cu alarma activată).
Protecția rămâne activă până la deschiderea
centralizată a ușilor.
Defectarea telecomenzii
► Deblocați ușile cu cheia în încuietoare; alarma se oprește.► Puneți contactul; identificarea codului cheii va dezactiva alarma.
Blocarea ușilor cu cheia în încuietoare nu
activează alarma.
Pentru neutralizarea rapidă a sirenei
în caz de alarmă falsă:
► cuplați contactul; identificarea codului cheii va opri alarma,
► apăsați butonul de deblocare (cabină și cheie) de pe telecomandă.
Pentru a evita declanșarea alarmei, de
exemplu, înainte de spălare, blocați vehiculul
cu cheia.
Deblocarea deschiderilor vehiculului cu
telecomanda dezactivează automat sirena.
Geamuri electrice

A. Geam electric șofer
B. Geam electric pasager
Funcționare manuală
► Pentru a deschide sau închide geamul, apăsați sau trageți comutatorul A/B fără a trece
de punctul de rezistență. Geamul se oprește la
eliberarea comutatorului.
Funcționare automată
► Pentru a deschide sau închide geamul, apăsați sau trageți comutatorul A dincolo de
punctul de rezistență: geamul se deschide sau
se închide complet atunci când comutatorul
este eliberat. O nouă acționare a comutatorului
oprește mișcarea geamului.

27
Acces

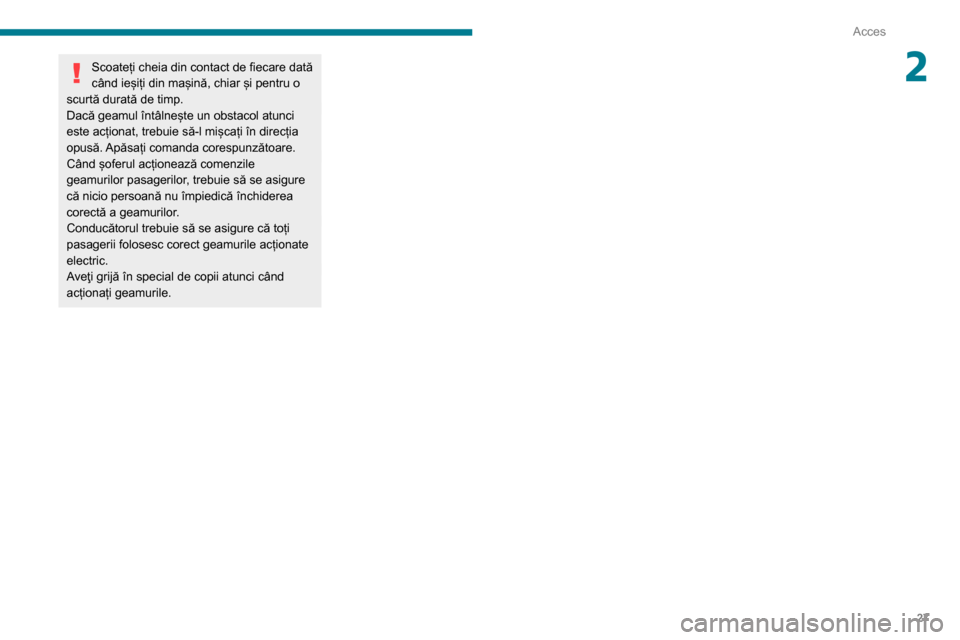

2Scoateți cheia din contact de fiecare dată
când ieșiți din mașină, chiar și pentru o
scurtă durată de timp.
Dacă geamul întâlnește un obstacol atunci
este acționat, trebuie să-l mișcați în direcția
opusă. Apăsați comanda corespunzătoare.
Când șoferul acționează comenzile
geamurilor pasagerilor, trebuie să se asigure
că nicio persoană nu împiedică închiderea
corectă a geamurilor.
Conducătorul trebuie să se asigure că toți
pasagerii folosesc corect geamurile acționate
electric.
Aveţi grijă în special de copii atunci când
acționați geamurile.

30

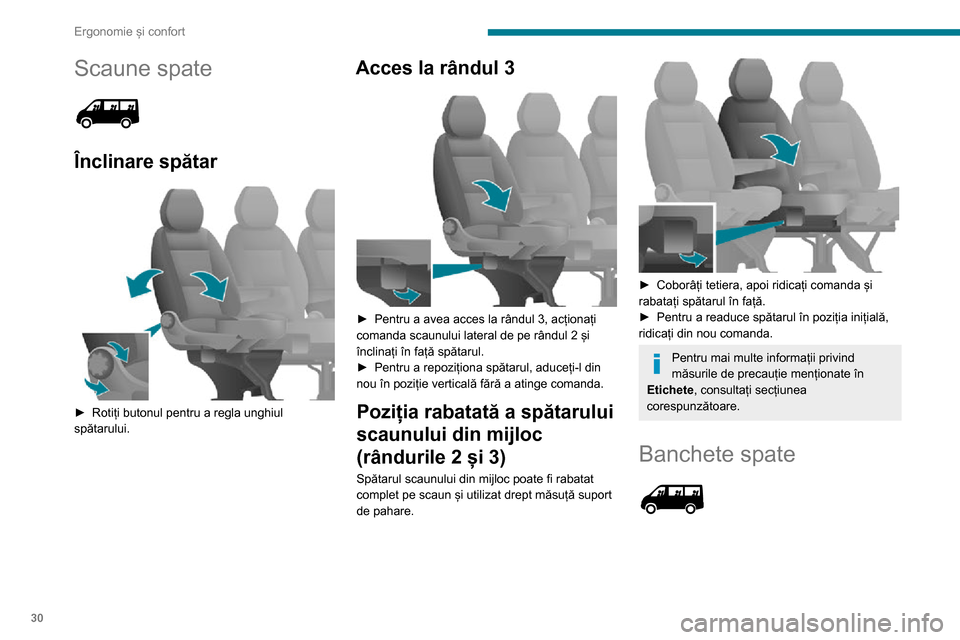

Ergonomie și confort
Scaune spate

Înclinare spătar

► Rotiți butonul pentru a regla unghiul spătarului.
Acces la rândul 3

► Pentru a avea acces la rândul 3, acționați comanda scaunului lateral de pe rândul 2 și
înclinați în față spătarul.
► Pentru a repoziționa spătarul, aduceți-l din nou în poziție verticală fără a atinge comanda.
Poziția rabatată a spătarului
scaunului din mijloc
(rândurile 2 și 3)
Spătarul scaunului din mijloc poate fi rabatat
complet pe scaun și utilizat drept măsuță suport
de pahare.


► Coborâți tetiera, apoi ridicați comanda și rabatați spătarul în față.► Pentru a readuce spătarul în poziția inițială, ridicați din nou comanda.
Pentru mai multe informații privind
măsurile de precauție menționate în
Etichete, consultați secțiunea
corespunzătoare.
Banchete spate


Acces la scaunele din spate
► Coborâți tetierele, apoi ridicați primul mâner și înclinați spătarul în față.
Poziția rabatată a spătarului
► Scoateți tetierele și înclinați spătarul conform descrierii de mai sus.► Cu mâna dreaptă, ridicați al doilea mâner și înclinați spătarul cu 5° în spate.► Cu mâna stângă, înclinați spătarul complet în față, pe scaun.
Demontarea banchetei
Pentru a demonta bancheta, este
necesară prezența a cel puțin două
persoane.

33
Ergonomie și confort
3precum și orificiile de evacuare a aerului, din
portbagaj.
► Nu acoperiți senzorul de lumină, situat pe planșa de bord: acesta servește la reglarea
sistemului de aer condiționat automat.
► Porniți sistemul de aer condiționat timp de 5 – 10 minute, o dată sau de două ori pe
lună, pentru a-l păstra în stare perfectă de
funcționare.
► Dacă sistemul nu produce aer rece, opriți-l și apelați la un reparator agreat PEUGEOT
sau la un service autorizat.
În cazul tractării unei sarcini maxime pe o
rampă abruptă și la o temperatură ridicată,
oprirea sistemului de aer condiționat mărește
puterea disponibilă a motorului, ameliorând
astfel capacitatea de remorcare.
Nu rulați mult timp cu ventilația oprită sau
cu recircularea prelungită a aerului din
habitaclu. Există riscul de aburire și de
degradare a calității aerului!
Dacă după o staționare prelungită la soare, temperatura interioară rămâne
foarte ridicată, aerisiți habitaclul timp de
câteva minute.
Plasați comanda de debit de aer la un nivel
suficient de înalt pentru a asigura o bună
aerisire a habitaclului.
Condensul creat de aerul condiționat
provoacă, la oprire, o scurgere de apă
sub vehicul. Acest lucru este normal.
Lucrări de service la sistemul de
ventilație și climatizare
► Aveți grijă ca filtrul de habitaclu să fie în stare bună și înlocuiți periodic elementele
filtrante.
Vă recomandăm să utilizați un filtru combinat
pentru habitaclu. Datorită aditivului activ
special, acesta contribuie la purificarea
aerului respirat de pasageri și la curățarea
habitaclului (reducerea simptomelor alergice,
a mirosurilor grele și a depunerilor de
grăsime).
► Pentru a asigura buna funcționare a sistemului de climatizare, verificați-l cu
regularitate, conform recomandărilor din
carnetul de întreținere și garanții.
Conține gaz fluorurat cu efect de seră R134A
În funcție de versiune și de țara de
comercializare, sistemul de aer condiționat
conține gaze fluorurate cu efect de seră
R134A.
Stop & Start
Sistemele de încălzire și de aer
condiționat nu funcționează decât cu motorul
pornit.
Dezactivați temporar sistemul Stop & Start
pentru a menține confortul termic în habitaclu.
Pentru mai multe informații despre Stop &
Start, consultați secțiunea corespunzătoare.
Încălzire / Aer condiționat
manual


1. Pornire/oprire aer condiționat
2. Reglarea temperaturii
3. Reglare debit de aer
4. Reglare repartiție aer
5. Admisie / recirculare aer
Aer condiționat
Modul aer condiționat funcționează doar cu
motorul pornit.
Suflanta de aer trebuie reglată cel puțin la 1.
► Apăsați butonul 1 pentru a activa/dezactiva
sistemul de aer condiționat (fapt confirmat de
aprinderea/stingerea LED-ului).
