2020 Peugeot Boxer audio

93
Conducción
6Fallo de funcionamiento
Si este testigo se enciende en el cuadro
de instrumentos, acompañado de un
mensaje en la pantalla, póngase en contacto con
la red PEUGEOT o con un taller cualificado.

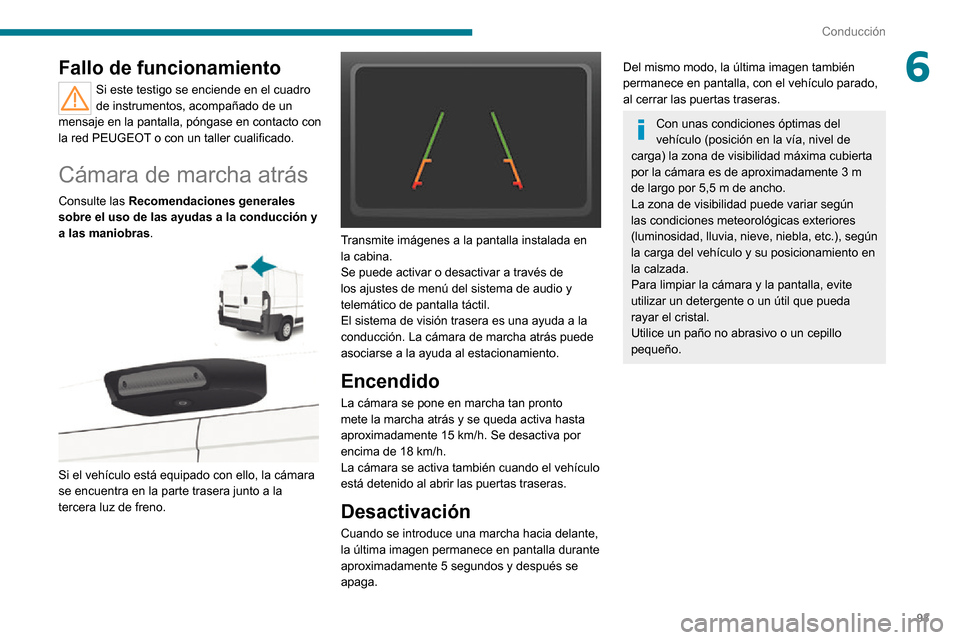

Cámara de marcha atrás
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.


Si el vehículo está equipado con ello, la cámara
se encuentra en la parte trasera junto a la
tercera luz de freno.


Transmite imágenes a la pantalla instalada en
la cabina.
Se puede activar o desactivar a través de
los ajustes de menú del sistema de audio y
telemático de pantalla táctil.
El sistema de visión trasera es una ayuda a la
conducción. La cámara de marcha atrás puede
asociarse a la ayuda al estacionamiento.
Encendido
La cámara se pone en marcha tan pronto
mete la marcha atrás y se queda activa hasta
aproximadamente 15 km/h. Se desactiva por
encima de 18 km/h.
La cámara se activa también cuando el vehículo
está detenido al abrir las puertas traseras.
Desactivación
Cuando se introduce una marcha hacia delante,
la última imagen permanece en pantalla durante
aproximadamente 5 segundos y después se
apaga.
Del mismo modo, la última imagen también
permanece en pantalla, con el vehículo parado,
al cerrar las puertas traseras.
Con unas condiciones óptimas del
vehículo (posición en la vía, nivel de
carga) la zona de visibilidad máxima cubierta
por la cámara es de aproximadamente 3 m
de largo por 5,5 m de ancho.
La zona de visibilidad puede variar según
las condiciones meteorológicas exteriores
(luminosidad, lluvia, nieve, niebla, etc.), según
la carga del vehículo y su posicionamiento en
la calzada.
Para limpiar la cámara y la pantalla, evite
utilizar un detergente o un útil que pueda
rayar el cristal.
Utilice un paño no abrasivo o un cepillo
pequeño.

124
En caso de avería
FusiblesA (amperios)Correspondencias
12 7,5Luz de cruce derecha
13 7,5Luz de cruce izquierda
32 7,5Iluminación del habitáculo (+ batería)
34 7,5Iluminación del habitáculo minibús - Luces de emergencia
36 10Sistema de audio - Mandos del aire acondicionado - Alarma - Tacógrafo - Ordenador de corte de batería
- Programador de calefacción adicional (+ batería)
37 7,5Interruptor de luces de freno - Tercera luz de freno - Cuadro de instrumentos (+ llave)
38 20Cierre centralizado de puertas (+ batería)
42 5Ordenador y sensor de ABS - Sensor ASR - Sensor DSC - Interruptor de luces de freno
43 20Motor limpiaparabrisas (+ llave)
47 20Motor elevalunas eléctrico del conductor
48 20Motor elevalunas eléctrico del acompañante
49 5Ordenador de asistencia al aparcamiento - Sistema de audio - mandos en el volante - cuadros de
mandos central y lateral - Cuadros de mandos auxiliares - Ordenador de corte de batería (+ llave)
50 7,5Ordenador de airbags y pretensores
51 5Tacógrafo - Ordenador de dirección asistida - Aire acondicionado - Luces de marcha atrás - Sensor de
agua del filtro de carburante diésel - Caudalímetro
53 7,5Cuadro de instrumentos (+ batería)
90 7,5Luz de carretera izquierda
91 7,5Luz de carretera derecha
92 7,5Luz antiniebla izquierda
93 7,5Luz antiniebla derechaFusibles del pilar lateral
derecho
► Libere la tapa.Después de intervenir, vuelva a cerrar la tapa
con mucho cuidado.

Fusibles en el
compartimento del motor
► Retire las tuercas e incline la carcasa para acceder a los fusibles.

128
En caso de avería

► Incline la palanca 1 hacia abajo para liberar
los terminales.
► Retire los terminales 2 del borne negativo (-).
Espere unos 6 minutos después de
quitar el contacto antes de desconectar
la batería.
No desconecte los terminales cuando el
motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Cierre las ventanillas y puertas antes de
desconectar la batería.
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos. No obstante, si después de esta
manipulación persisten algunos problemas
menores, póngase en contacto con un
concesionario autorizado PEUGEOT o taller
cualificado.
Se recomienda desconectar el terminal
(-) de la batería si el vehículo va a
permanecer parado durante más de un mes.
La descripción del procedimiento de carga de
la batería sólo es indicativo.
Tras una desconexión prolongada de la batería,
es posible que sea necesario reinicializar las
siguientes funciones:
– Los parámetros visualizados (fecha, hora, idioma y unidades de distancia y temperatura),– Las emisoras del sistema de audio,– El cierre centralizado.Algunos ajustes se cancelan y deben ser
restablecidos; póngase en contacto con un
concesionario autorizado PEUGEOT.
Si el vehículo está equipado con un tacógrafo
o una alarma, se recomienda desconectar el
terminal (-) de la batería (emplazada bajo el
suelo en el lado izquierdo de la cabina) si el
vehículo se dejará de utilizar durante más de 5
días.
Arranque a partir de otra batería
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un arrancador portátil de 24 V o superior.
Compruebe de antemano que la batería
auxiliar tiene un voltaje nominal de 12 V y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de las pinzas no
pasen cerca de las partes móviles del motor
(ventilador, correa, etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.


A. Terminal metálico positivo de su vehículo
B. Batería auxiliar
C. Masa de su vehículo
Al terminal metálico positivo A se accede por
medio de una tapa situada en el lateral de la
caja de fusibles.
Haga las conexiones sólo con los
terminales indicados e ilustrados más
arriba. De no hacerlo, existe el riesgo de
cortocircuito.
► Conecte el cable rojo al terminal metálico A y, a continuación, al borne (+) de la batería
auxiliar B.
► Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B.► Conecte el otro extremo del cable verde o negro a un punto de masa C de su vehículo.► Accione el arranque hasta que el motor se ponga en marcha y déjelo funcionando.► Aguarde a que el motor vuelva al ralentí y desconecte los cables.
Carga de la batería con un
cargador de baterías
► Acceda a la batería, situada en el suelo en la parte delantera izquierda.► Desconecte la batería.► Siga las instrucciones de uso facilitadas por el fabricante del cargador.► Vuelva a conectar empezando por el borne (-).► Compruebe la limpieza de los bornes. Si están recubiertos de sulfato (depósito blancuzco
o verdoso), retírelo y limpie los bornes.

159
Sistema de audio
11Sistema de audio

Sistema de audio
multimedia - Teléfono
Bluetooth
®
El sistema está protegido de manera que
sólo pueda funcionar en su vehículo.
Por seguridad, el conductor deberá
realizar las operaciones que requieran
una atención especial con el vehículo
detenido.
Con el motor parado, y con el fin de preservar
la batería, el sistema se apaga cuando se
activa el modo de economía de energía.
Primeros pasos
Encender/Apagar, ajustar el volumen.
Seleccionar las bandas de frecuencias
FM y AM.
Seleccionar la fuente USB o AUX.
Acceder a la lista de teléfonos
conectados.
Rotación: desplazarse por la lista o
ajustar una emisora de radio.
Pulsación: confirmar la opción que aparece en
pantalla.
Información sobre la emisora radio o el
soporte musical que se está escuchando.
Seleccionar las emisoras de radio
memorizadas.
FM-A, FM-B, FM-C, AM-A, AM-B, AM-C.
Visualizar el menú y configurar las
opciones.
Botones de la radio 1 a 6:
Seleccionar una emisora de radio
memorizada.
Pulsación prolongada: memorizar una emisora.
Reproducción aleatoria
Repetición de la reproducción.
Silenciar/pausar el sonido.
Búsqueda automática descendente de
frecuencias. Selección de la pista anterior del USB.
Mantener pulsado: retroceso rápido.
Búsqueda automática ascendente de
frecuencias.
Selección de la pista siguiente del USB.
Mantener pulsado: avance rápido.
Abandonar la operación en curso. Subir un nivel (menú o carpeta).
Mandos en el volante
Activar/desactivar la función pausa de fuentes USB/iPod, Aux y Bluetooth®.
Activar/desactivar la función silencio de la radio.
Activar/desactivar el micrófono durante una
llamada.
Alternar arriba o abajo: aumentar o disminuir el volumen de los avisos
vocales y fuentes de música, el manos libres y el
lector de mensajes de texto.
Activar el reconocimiento de voz. Pausar un mensaje de voz para iniciar un
nuevo comando de voz.
Pausar el reconocimiento de voz.
Aceptar una llamada entrante. Aceptar una segunda llamada entrante y
poner la activa en espera.
Activar el reconocimiento de voz para la función
del teléfono.
Pausar un mensaje de voz para emitir otro
comando de voz.
Pausar el reconocimiento de voz.

160
Sistema de audio

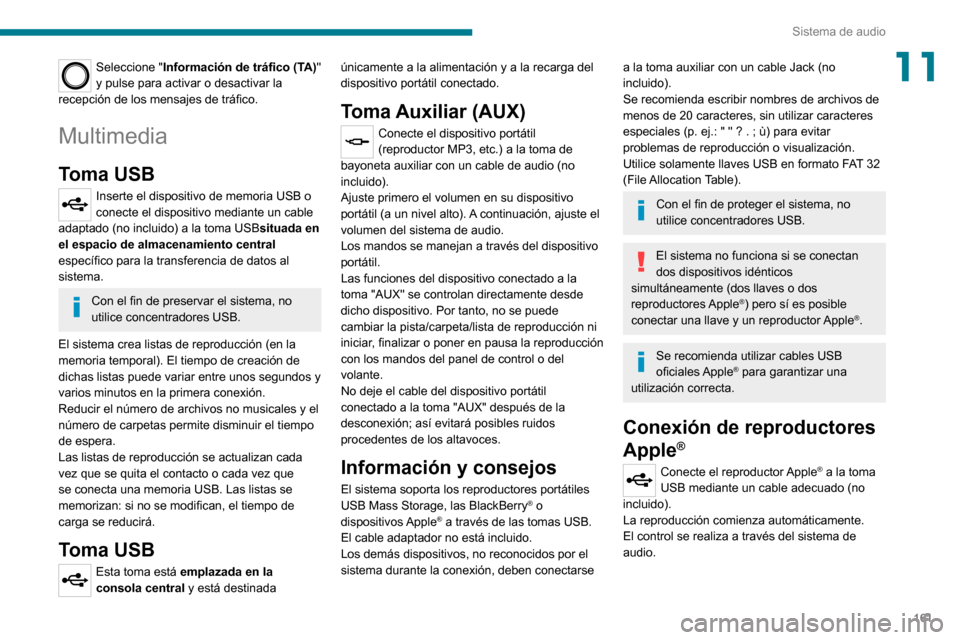

Seleccione "Información de tráfico (TA)"
y pulse para activar o desactivar la
recepción de los mensajes de tráfico.
Multimedia
Toma USB
Inserte el dispositivo de memoria USB o conecte el dispositivo mediante un cable
adaptado (no incluido) a la toma USB situada en
el espacio de almacenamiento central
específico para la transferencia de datos al
sistema.
Con el fin de preservar el sistema, no
utilice concentradores USB.
El sistema crea listas de reproducción (en la
memoria temporal). El tiempo de creación de
dichas listas puede variar entre unos segundos y
varios minutos en la primera conexión.
Reducir el número de archivos no musicales y el
número de carpetas permite disminuir el tiempo
de espera.
Las listas de reproducción se actualizan cada
vez que se quita el contacto o cada vez que
se conecta una memoria USB. Las listas se
memorizan: si no se modifican, el tiempo de
carga se reducirá.
Toma USB
Esta toma está emplazada en la
consola central y está destinada

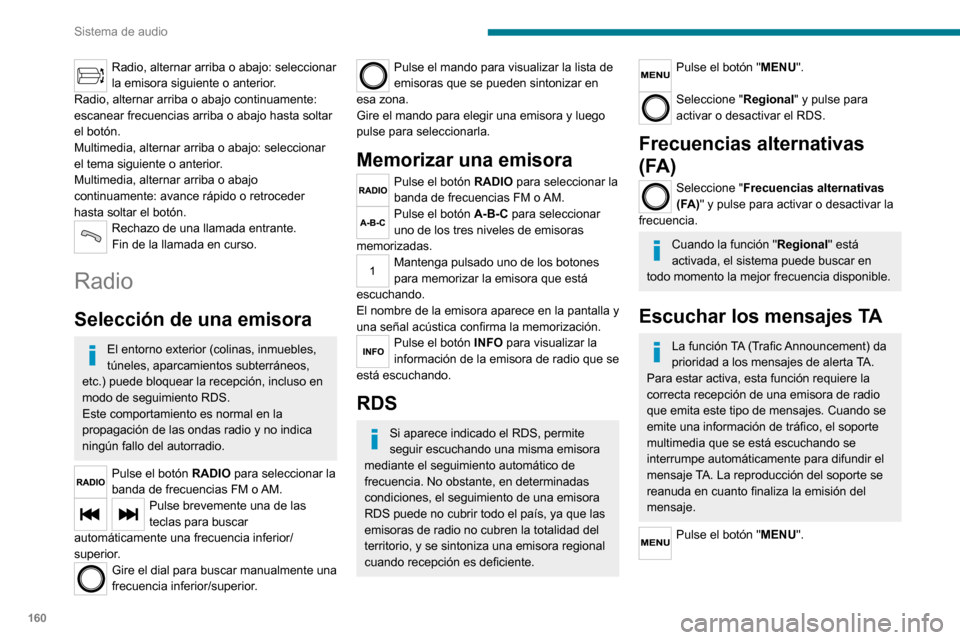

Radio, alternar arriba o abajo: seleccionar
la emisora siguiente o anterior.
Radio, alternar arriba o abajo continuamente:
escanear frecuencias arriba o abajo hasta soltar
el botón.
Multimedia, alternar arriba o abajo: seleccionar
el tema siguiente o anterior.
Multimedia, alternar arriba o abajo
continuamente: avance rápido o retroceder
hasta soltar el botón.
Rechazo de una llamada entrante.
Fin de la llamada en curso.
Radio
Selección de una emisora
El entorno exterior (colinas, inmuebles,
túneles, aparcamientos subterráneos,
etc.) puede bloquear la recepción, incluso en
modo de seguimiento RDS.
Este comportamiento es normal en la
propagación de las ondas radio y no indica
ningún fallo del autorradio.
Pulse el botón RADIO para seleccionar la
banda de frecuencias FM o AM.
Pulse brevemente una de las
teclas para buscar
automáticamente una frecuencia inferior/
superior.
Gire el dial para buscar manualmente una
frecuencia inferior/superior.
Pulse el mando para visualizar la lista de
emisoras que se pueden sintonizar en
esa zona.
Gire el mando para elegir una emisora y luego
pulse para seleccionarla.
Memorizar una emisora
Pulse el botón RADIO para seleccionar la
banda de frecuencias FM o AM.
Pulse el botón A-B-C para seleccionar
uno de los tres niveles de emisoras
memorizadas.
Mantenga pulsado uno de los botones
para memorizar la emisora que está
escuchando.
El nombre de la emisora aparece en la pantalla y
una señal acústica confirma la memorización.
Pulse el botón INFO para visualizar la
información de la emisora de radio que se
está escuchando.
RDS
Si aparece indicado el RDS, permite
seguir escuchando una misma emisora
mediante el seguimiento automático de
frecuencia. No obstante, en determinadas
condiciones, el seguimiento de una emisora
RDS puede no cubrir todo el país, ya que las
emisoras de radio no cubren la totalidad del
territorio, y se sintoniza una emisora regional
cuando recepción es deficiente.
Pulse el botón "MENU".
Seleccione " Regional" y pulse para
activar o desactivar el RDS.
Frecuencias alternativas
(FA)
Seleccione " Frecuencias alternativas
(FA)" y pulse para activar o desactivar la
frecuencia.
Cuando la función " Regional" está
activada, el sistema puede buscar en
todo momento la mejor frecuencia disponible.
Escuchar los mensajes TA
La función TA (Trafic Announcement) da
prioridad a los mensajes de alerta TA.
Para estar activa, esta función requiere la
correcta recepción de una emisora de radio
que emita este tipo de mensajes. Cuando se
emite una información de tráfico, el soporte
multimedia que se está escuchando se
interrumpe automáticamente para difundir el
mensaje TA. La reproducción del soporte se
reanuda en cuanto finaliza la emisión del
mensaje.
Pulse el botón "MENU".

161
Sistema de audio
11Seleccione "Información de tráfico (TA)"
y pulse para activar o desactivar la
recepción de los mensajes de tráfico.
Multimedia
Toma USB
Inserte el dispositivo de memoria USB o conecte el dispositivo mediante un cable
adaptado (no incluido) a la toma USB situada en
el espacio de almacenamiento central
específico para la transferencia de datos al
sistema.
Con el fin de preservar el sistema, no
utilice concentradores USB.
El sistema crea listas de reproducción (en la
memoria temporal). El tiempo de creación de
dichas listas puede variar entre unos segundos y
varios minutos en la primera conexión.
Reducir el número de archivos no musicales y el
número de carpetas permite disminuir el tiempo
de espera.
Las listas de reproducción se actualizan cada
vez que se quita el contacto o cada vez que
se conecta una memoria USB. Las listas se
memorizan: si no se modifican, el tiempo de
carga se reducirá.
Toma USB
Esta toma está emplazada en la
consola central y está destinada únicamente a la alimentación y a la recarga del
dispositivo portátil conectado.
Toma Auxiliar (AUX)
Conecte el dispositivo portátil
(reproductor MP3, etc.) a la toma de
bayoneta auxiliar con un cable de audio (no
incluido).
Ajuste primero el volumen en su dispositivo
portátil (a un nivel alto). A continuación, ajuste el
volumen del sistema de audio.
Los mandos se manejan a través del dispositivo
portátil.
Las funciones del dispositivo conectado a la
toma "AUX" se controlan directamente desde
dicho dispositivo. Por tanto, no se puede
cambiar la pista/carpeta/lista de reproducción ni
iniciar, finalizar o poner en pausa la reproducción
con los mandos del panel de control o del
volante.
No deje el cable del dispositivo portátil
conectado a la toma "AUX" después de la
desconexión; así evitará posibles ruidos
procedentes de los altavoces.
Información y consejos
El sistema soporta los reproductores portátiles
USB Mass Storage, las BlackBerry® o
dispositivos Apple® a través de las tomas USB.
El cable adaptador no está incluido.
Los demás dispositivos, no reconocidos por el
sistema durante la conexión, deben conectarse
a la toma auxiliar con un cable Jack (no
incluido).
Se recomienda escribir nombres de archivos de
menos de 20 caracteres, sin utilizar caracteres
especiales (p. ej.: " " ? . ; ù) para evitar
problemas de reproducción o visualización.
Utilice solamente llaves USB en formato FAT 32
(File Allocation Table).
Con el fin de proteger el sistema, no
utilice concentradores USB.
El sistema no funciona si se conectan
dos dispositivos idénticos
simultáneamente (dos llaves o dos
reproductores Apple
®) pero sí es posible
conectar una llave y un reproductor Apple®.
Se recomienda utilizar cables USB
oficiales Apple® para garantizar una
utilización correcta.
Conexión de reproductores
Apple
®
Conecte el reproductor Apple® a la toma
USB mediante un cable adecuado (no
incluido).
La reproducción comienza automáticamente.
El control se realiza a través del sistema de
audio.

162
Sistema de audio
Audio
Pulse el botón "MENU".
Seleccione "Audio" y pulse para ver la
lista de ajustes y para activar o desactivar
las opciones:
– "Agudos"– "Medios"– "Graves "– "Balance"– "Volumen que depende de la velocidad del
vehículo"
– "Loudness"
Los ajustes de audio son diferentes e
independientes para cada fuente de
audio.
Comandos de voz
Información - Uso del
sistema
En lugar de tocar la pantalla, es posible
utilizar la voz para controlar el sistema.
Para asegurarse de que los comandos
de voz sean reconocidos por el sistema,
siga estas recomendaciones:
– hable en un tono normal,
Las clasificaciones disponibles son las
del dispositivo portátil conectado
(artistas/álbumes/tipos/pistas/listas de
reproducción/audiolibros/podcasts).
La clasificación predeterminada es por artista.
Para cambiar la clasificación utilizada, vuelva
al primer nivel del menú y seleccione a
continuación la clasificación deseada (listas
de reproducción, por ejemplo) y confirme
para recorrer el esquema jerárquico hasta la
pista deseada.
Es posible que la versión del software
del sistema de audio no sea compatible
con su reproductor Apple
®.
Teléfono
Vincular un teléfono
Bluetooth
®
Por motivos de seguridad, y porque
requiere una atención especial por parte
del conductor, la operación de vinculación de
un teléfono móvil Bluetooth
® al sistema
manos libres del sistema de audio debe
efectuarse con el vehículo parado.
* Si el teléfono es completamente compatible
Active la función Bluetooth® del teléfono y
asegúrese de que esté "visible para todos"
(configuración del teléfono).
Pulse "Teléfono".
Si en el sistema no hay ningún teléfono
móvil vinculado, aparece en pantalla una página
especial.
Seleccione " Conectar tel." para
comenzar el procedimiento de vinculación
y busque el nombre del sistema en el teléfono
móvil.
Introduzca con el teclado del teléfono el código
PIN que aparece en la pantalla del sistema o
confirme el PIN indicado en el teléfono móvil.
Mientras se vincula, se muestra una página
indicando el estado de progreso de la operación.
En caso de fallo de la vinculación, se
recomienda desactivar y volver a activar
la función Bluetooth
® en el teléfono.Cuando el procedimiento de vinculación
haya finalizado, aparecerá una página
"Conexión finalizada ":
Confirme para que aparezcan los menús.
El menú del teléfono permite acceder a
las siguientes funciones: " Lista de
llamadas", "Contactos"*,"Teclado digital ".
Recepción de una llamada
Una llamada entrante se anuncia mediante el
timbre del teléfono y la aparición de un mensaje
superpuesto en la pantalla.
Pulse esta tecla para aceptar la llamada.
O pulse este botón en los mandos del
volante para rechazar la llamada.
Colgar una llamada
Para rechazar una llamada, pulse este
botón en los mandos del volante.
Realizar una llamada
Seleccione "Registro" para acceder a los
últimos números marcados.
Seleccione " Contactos" para acceder a
la agenda y desplácese con el mando.
Para marcar un número, utilice " Teclado
numérico" del sistema.
Configuración
Ajustes del sistema
Pulse el botón “MENU”.
Seleccione “ Ajustes del sistema” y, a
continuación, pulse para ver la lista de
ajustes y activar o desactivar las opciones:
– "Reinicializar los valor predeterminado "– "20 min. de retardo del apagado"– “Límite de volumen al inicio"– "Automático"

163
Sistema de audio

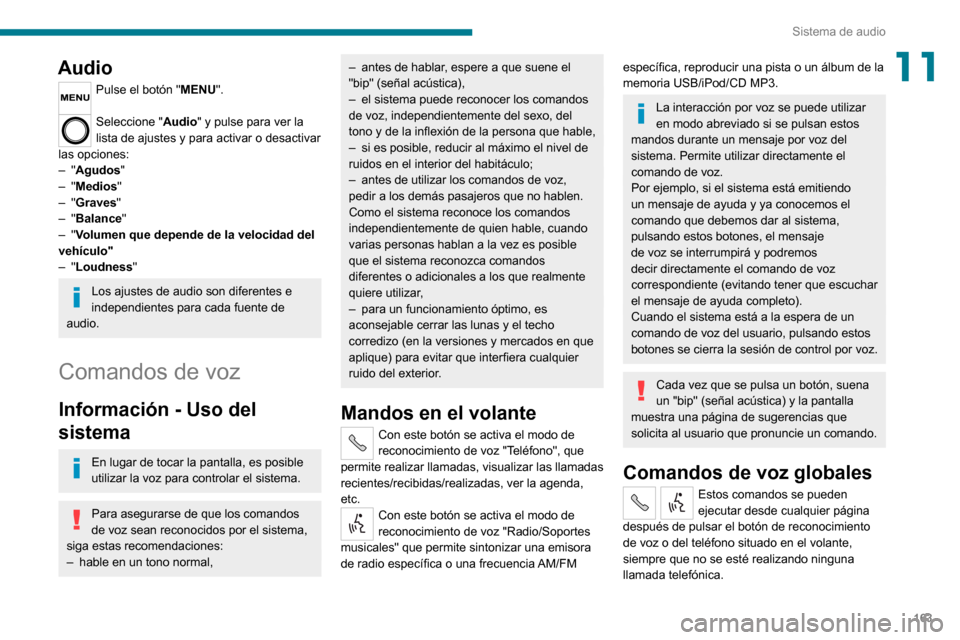

11Audio
Pulse el botón "MENU".
Seleccione "Audio" y pulse para ver la
lista de ajustes y para activar o desactivar
las opciones:
– "Agudos"– "Medios"– "Graves "– "Balance"– "Volumen que depende de la velocidad del
vehículo"
– "Loudness"
Los ajustes de audio son diferentes e
independientes para cada fuente de
audio.
Comandos de voz
Información - Uso del
sistema
En lugar de tocar la pantalla, es posible
utilizar la voz para controlar el sistema.
Para asegurarse de que los comandos
de voz sean reconocidos por el sistema,
siga estas recomendaciones:
– hable en un tono normal,
– antes de hablar , espere a que suene el "bip" (señal acústica),– el sistema puede reconocer los comandos de voz, independientemente del sexo, del
tono y de la inflexión de la persona que hable,
– si es posible, reducir al máximo el nivel de ruidos en el interior del habitáculo;– antes de utilizar los comandos de voz, pedir a los demás pasajeros que no hablen.
Como el sistema reconoce los comandos
independientemente de quien hable, cuando
varias personas hablan a la vez es posible
que el sistema reconozca comandos
diferentes o adicionales a los que realmente
quiere utilizar,
– para un funcionamiento óptimo, es aconsejable cerrar las lunas y el techo
corredizo (en la versiones y mercados en que
aplique) para evitar que interfiera cualquier
ruido del exterior.
Mandos en el volante
Con este botón se activa el modo de
reconocimiento de voz "Teléfono", que
permite realizar llamadas, visualizar las llamadas
recientes/recibidas/realizadas, ver la agenda,
etc.
Con este botón se activa el modo de
reconocimiento de voz "Radio/Soportes
musicales" que permite sintonizar una emisora
de radio específica o una frecuencia AM/FM
específica, reproducir una pista o un álbum de la
memoria USB/iPod/CD MP3.
La interacción por voz se puede utilizar
en modo abreviado si se pulsan estos
mandos durante un mensaje por voz del
sistema. Permite utilizar directamente el
comando de voz.
Por ejemplo, si el sistema está emitiendo
un mensaje de ayuda y ya conocemos el
comando que debemos dar al sistema,
pulsando estos botones, el mensaje
de voz se interrumpirá y podremos
decir directamente el comando de voz
correspondiente (evitando tener que escuchar
el mensaje de ayuda completo).
Cuando el sistema está a la espera de un
comando de voz del usuario, pulsando estos
botones se cierra la sesión de control por voz.
Cada vez que se pulsa un botón, suena
un "bip" (señal acústica) y la pantalla
muestra una página de sugerencias que
solicita al usuario que pronuncie un comando.
Comandos de voz globales
Estos comandos se pueden
ejecutar desde cualquier página
después de pulsar el botón de reconocimiento
de voz o del teléfono situado en el volante,
siempre que no se esté realizando ninguna
llamada telefónica.
