2020 Peugeot Boxer adblue

3
Índice
Active Safety Brake con Alerta Riesgo
Colisión y Asistencia a la frenada
de emergencia inteligente
89
Ayuda al estacionamiento trasera 92
Cámara de marcha atrás 93
7Información práctica
Carburante 95
Compatibilidad de los carburantes 96
Cadenas para la nieve
96
Enganche de un remolque 97
Enganche de remolque con bola desmontable
sin herramientas
97
Sistema portaequipajes en el techo 100
Capó 100
Motores diésel 101
Revisión de los niveles 102
Comprobaciones 104
AdBlue® (motores BlueHDi) 107
8En caso de avería
Kit de reparación provisional de neumáticos 11 0
Rueda de repuesto 111
Cambio de una bombilla 11 7
Cambio de un fusible 123Batería de 12 V 127
Remolcado 129
9Características Técnicas
Características de motorizaciones y cargas
remolcables 132
Motores diésel 133
Pesos 134
Dimensiones 137
Elementos de identificación 141
Glosario de las etiquetas 141
10Particularidades
Cabina larga 144
Cabina chasis / cabina plataforma 144
Cabina doble
150
Volcado lateral 153
11Sistema de audio
Primeros pasos 159
Mandos en el volante 159
Radio 160
Multimedia 161
Teléfono 162
Configuración 162
Comandos de voz 163
12 Sistema de audio y telemático de pantalla táctil
Primeros pasos
166
Mandos en el volante 167
Menús 167
Radio 168
Radio DAB (Digital Audio Broadcasting) 169
Multimedia 169
Navegación 172
Teléfono 175
Información del vehículo 176
Configuración 177
Comandos de voz 178
13Sistema ALPINE® X902D
Primeros pasos 182
Menús 183
 ■
Índice alfabético

9
Instrumentación de a bordo
1Deje el motor en marcha hasta que se apague
el testigo de alerta para que finalice la fase de
regeneración.
Sistema de autodiagnosis del motorFijo.
Se ha detectado un fallo en el motor o en
el sistema anticontaminación EOBD.
EOBD (European On Board Diagnosis) es
un sistema europeo de diagnosis conforme,
entre otras, con la normativa sobre emisiones
autorizadas de:
– CO (monóxido de carbono),– HC (hidrocarburos no quemados),– NOx (óxidos de nitrógeno), detectados por unas sondas de oxígeno situadas a la salida de
los catalizadores y
– partículas.Lleve a cabo (3) rápidamente.
Detección de inflado de rueda insuficienteFijo.
Un neumático está desinflado o pinchado.
Lleve a cabo (1).
Cambie la rueda o repare el neumático.
Fijo.
Fallo en un sensor
Lleve a cabo (3).
Sistema de alerta de cambio involuntario
de carril
Intermitente, acompañado de una
señal acústica.
Se ha detectado que se ha rebasado
involuntariamente una línea a la derecha o a la
izquierda.
Gire el volante hacia el lado opuesto para
retomar la trayectoria correcta.
Fijo, acompañado de una señal acústica.
El sistema de alerta de cambio
involuntario de carril presenta una anomalía.
Limpie el parabrisas.
Si el problema persiste, lleve a cabo (3).
Antiarranque electrónicoFijo.
No se reconoce la llave de contacto
insertada.
El motor no se puede arrancar.
Cambie la llave y lleve a cabo (3) para que
comprueben la llave defectuosa.
Encendida durante unos 10 segundos al
dar al contacto.
Se ha activado la alarma.
Lleve a cabo (3) para que comprueben las
cerraduras.
Presencia de agua en el filtro de
diésel(Diésel)
Fijo.
El filtro de diésel contiene agua.
Haga (2) lo antes posible o, de lo contrario, corre
el riesgo de dañar el sistema de inyección.
AdBlueFijo, después intermitente acompañado
de un mensaje en la pantalla.
Disminuye la autonomía.
Debe reponer AdBlue rápidamente.
Reserva de carburanteFijo con la aguja en la zona E.
Se está usando la reserva de carburante.
Reposte lo antes posible.
Intermitente.
El sistema presenta un fallo.
Lleve a cabo (2).
Precalentamiento diéselFijo.
Las condiciones climáticas hacen que sea
necesario el precalentamiento.
Espere a que el testigo se apague antes de
arrancar el motor.
Luces antiniebla traserasFijo.
El botón en el panel de control MODE
está encendido.
Las luces sólo funcionan cuando están
encendidas las luces de cruce.
Apáguelas en condiciones normales de
visibilidad.
Testigos de alerta de color verde
Intermitentes
Intermitentes con avisador acústico.
Los intermitentes están activados.

12

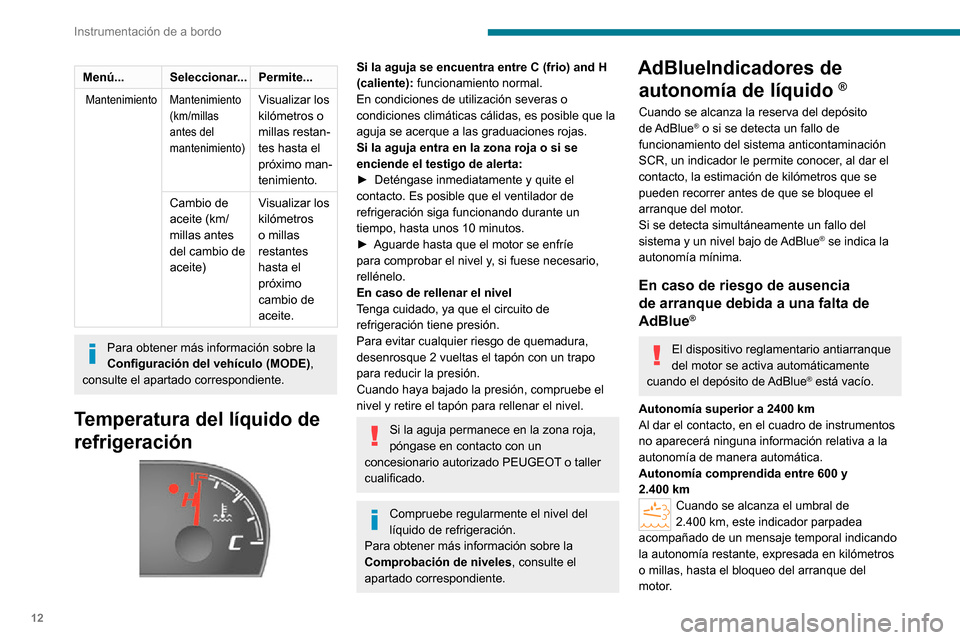

Instrumentación de a bordo
Menú...Seleccionar... Permite...
Mantenimiento Mantenimiento
(km/millas
antes del
mantenimiento)Visualizar los
kilómetros o
millas restan-
tes hasta el
próximo man -
tenimiento.
Cambio de
aceite (km/
millas antes
del cambio de
aceite) Visualizar los
kilómetros
o millas
restantes
hasta el
próximo
cambio de
aceite.
Para obtener más información sobre la
Configuración del vehículo (MODE)
,
consulte el apartado correspondiente.
Temperatura del líquido de
refrigeración


Si la aguja se encuentra entre C (frio) and H
(caliente): funcionamiento normal.En condiciones de utilización severas o
condiciones climáticas cálidas, es posible que la
aguja se acerque a las graduaciones rojas.
Si la aguja entra en la zona roja o si se
enciende el testigo de alerta:
► Deténgase inmediatamente y quite el contacto. Es posible que el ventilador de
refrigeración siga funcionando durante un
tiempo, hasta unos 10 minutos.
► Aguarde hasta que el motor se enfríe para comprobar el nivel y, si fuese necesario,
rellénelo.
En caso de rellenar el nivel
Tenga cuidado, ya que el circuito de
refrigeración tiene presión.
Para evitar cualquier riesgo de quemadura,
desenrosque 2 vueltas el tapón con un trapo
para reducir la presión.
Cuando haya bajado la presión, compruebe el
nivel y retire el tapón para rellenar el nivel.
Si la aguja permanece en la zona roja,
póngase en contacto con un
concesionario autorizado PEUGEOT o taller
cualificado.
Compruebe regularmente el nivel del
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
AdBlueIndicadores de autonomía de líquido
®
Cuando se alcanza la reserva del depósito
de AdBlue® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al dar el
contacto, la estimación de kilómetros que se
pueden recorrer antes de que se bloquee el
arranque del motor.
Si se detecta simultáneamente un fallo del
sistema y un nivel bajo de AdBlue
® se indica la
autonomía mínima.
En caso de riesgo de ausencia
de arranque debida a una falta de
AdBlue
®
El dispositivo reglamentario antiarranque
del motor se activa automáticamente
cuando el depósito de AdBlue
® está vacío.
Autonomía superior a 2400 km
Al dar el contacto, en el cuadro de instrumentos
no aparecerá ninguna información relativa a la
autonomía de manera automática.
Autonomía comprendida entre 600 y
2.400 kmCuando se alcanza el umbral de 2.400 km, este indicador parpadea acompañado de un mensaje temporal indicando
la autonomía restante, expresada en kilómetros
o millas, hasta el bloqueo del arranque del
motor.

13

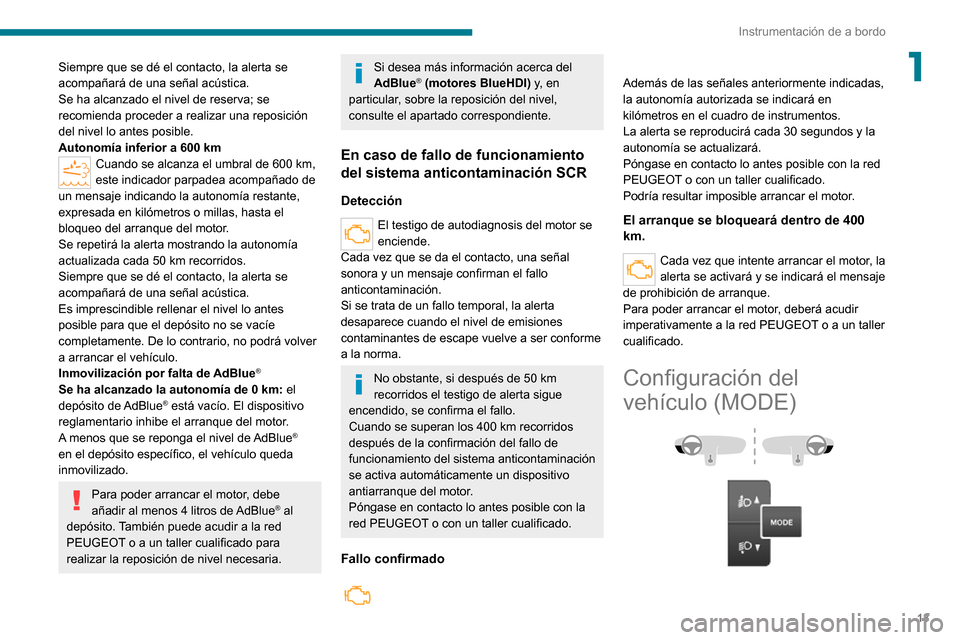

Instrumentación de a bordo
1Siempre que se dé el contacto, la alerta se
acompañará de una señal acústica.
Se ha alcanzado el nivel de reserva; se
recomienda proceder a realizar una reposición
del nivel lo antes posible.
Autonomía inferior a 600 kmCuando se alcanza el umbral de 600 km, este indicador parpadea acompañado de
un mensaje indicando la autonomía restante,
expresada en kilómetros o millas, hasta el
bloqueo del arranque del motor.
Se repetirá la alerta mostrando la autonomía
actualizada cada 50 km recorridos.Siempre que se dé el contacto, la alerta se
acompañará de una señal acústica.
Es imprescindible rellenar el nivel lo antes
posible para que el depósito no se vacíe
completamente. De lo contrario, no podrá volver
a arrancar el vehículo.
Inmovilización por falta de AdBlue
®
Se ha alcanzado la autonomía de 0 km: el
depósito de AdBlue® está vacío. El dispositivo
reglamentario inhibe el arranque del motor.
A menos que se reponga el nivel de AdBlue
®
en el depósito específico, el vehículo queda
inmovilizado.
Para poder arrancar el motor, debe
añadir al menos 4 litros de AdBlue® al
depósito. También puede acudir a la red
PEUGEOT o a un taller cualificado para
realizar la reposición de nivel necesaria.
Si desea más información acerca del
AdBlue® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
En caso de fallo de funcionamiento
del sistema anticontaminación SCR
Detección
El testigo de autodiagnosis del motor se
enciende.
Cada vez que se da el contacto, una señal
sonora y un mensaje confirman el fallo
anticontaminación.
Si se trata de un fallo temporal, la alerta
desaparece cuando el nivel de emisiones
contaminantes de escape vuelve a ser conforme
a la norma.
No obstante, si después de 50 km
recorridos el testigo de alerta sigue
encendido, se confirma el fallo.
Cuando se superan los 400 km recorridos
después de la confirmación del fallo de
funcionamiento del sistema anticontaminación
se activa automáticamente un dispositivo
antiarranque del motor.
Póngase en contacto lo antes posible con la
red PEUGEOT o con un taller cualificado.
Fallo confirmado

Además de las señales anteriormente indicadas,
la autonomía autorizada se indicará en
kilómetros en el cuadro de instrumentos.
La alerta se reproducirá cada 30 segundos y la
autonomía se actualizará.
Póngase en contacto lo antes posible con la red
PEUGEOT o con un taller cualificado.
Podría resultar imposible arrancar el motor.
El arranque se bloqueará dentro de 400
km.
Cada vez que intente arrancar el motor, la
alerta se activará y se indicará el mensaje
de prohibición de arranque.
Para poder arrancar el motor, deberá acudir
imperativamente a la red PEUGEOT o a un taller
cualificado.
Configuración del
vehículo (MODE)

104

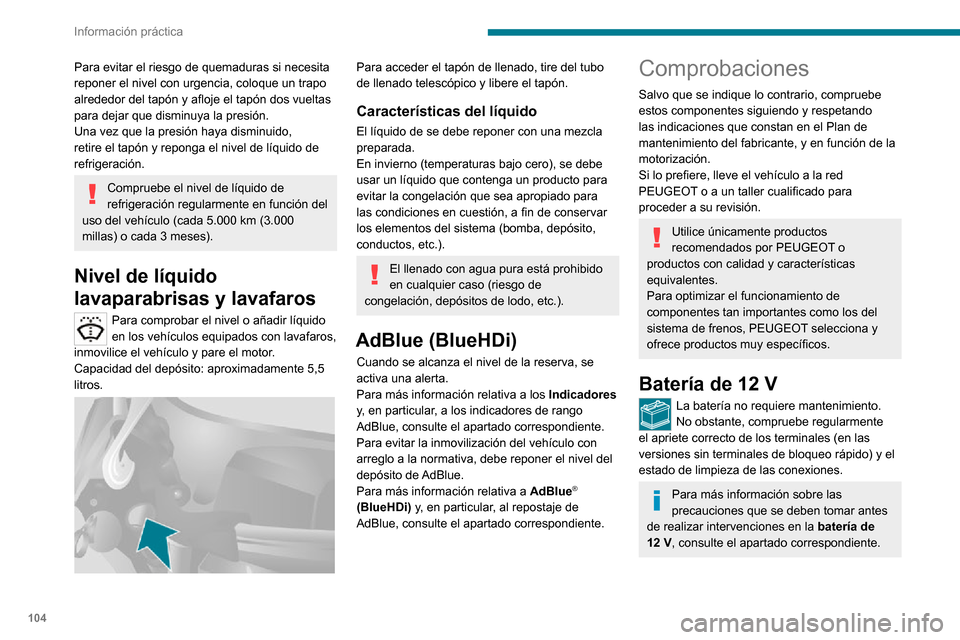

Información práctica
Para evitar el riesgo de quemaduras si necesita
reponer el nivel con urgencia, coloque un trapo
alrededor del tapón y afloje el tapón dos vueltas
para dejar que disminuya la presión.
Una vez que la presión haya disminuido,
retire el tapón y reponga el nivel de líquido de
refrigeración.
Compruebe el nivel de líquido de
refrigeración regularmente en función del
uso del vehículo (cada 5.000 km (3.000
millas) o cada 3 meses).
Nivel de líquido
lavaparabrisas y lavafaros
Para comprobar el nivel o añadir líquido
en los vehículos equipados con lavafaros,
inmovilice el vehículo y pare el motor.
Capacidad del depósito: aproximadamente 5,5
litros.


Para acceder el tapón de llenado, tire del tubo
de llenado telescópico y libere el tapón.
Características del líquido
El líquido de se debe reponer con una mezcla
preparada.
En invierno (temperaturas bajo cero), se debe
usar un líquido que contenga un producto para
evitar la congelación que sea apropiado para
las condiciones en cuestión, a fin de conservar
los elementos del sistema (bomba, depósito,
conductos, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de
congelación, depósitos de lodo, etc.).
AdBlue (BlueHDi)
Cuando se alcanza el nivel de la reserva, se
activa una alerta.
Para más información relativa a los Indicadores
y, en particular, a los indicadores de rango
AdBlue, consulte el apartado correspondiente.
Para evitar la inmovilización del vehículo con
arreglo a la normativa, debe reponer el nivel del
depósito de AdBlue.
Para más información relativa a AdBlue
®
(BlueHDi) y, en particular, al repostaje de
AdBlue, consulte el apartado correspondiente.
Comprobaciones
Salvo que se indique lo contrario, compruebe
estos componentes siguiendo y respetando
las indicaciones que constan en el Plan de
mantenimiento del fabricante, y en función de la
motorización.
Si lo prefiere, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a su revisión.
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento de
componentes tan importantes como los del
sistema de frenos, PEUGEOT selecciona y
ofrece productos muy específicos.
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe regularmente
el apriete correcto de los terminales (en las
versiones sin terminales de bloqueo rápido) y el
estado de limpieza de las conexiones.
Para más información sobre las
precauciones que se deben tomar antes
de realizar intervenciones en la batería de
12 V, consulte el apartado correspondiente.
Las versiones equipadas con Stop &
Start incluyen una batería de ácido de
plomo de 12 V con una tecnología y características específicas.
Su sustitución se debe realizar
exclusivamente en la red PEUGEOT o en un
taller cualificado.
Filtro de aire
En función del entorno y de la utilización del vehículo (atmósfera polvorienta,
conducción urbana, etc.) duplique los cambios
si es necesario.
Filtro del habitáculo
En función del entorno y de la utilización del vehículo (atmósfera polvorienta,
conducción urbana, etc.) duplique los cambios
si es necesario.
Un filtro del habitáculo sucio puede
provocar el deterioro de las prestaciones
del sistema de aire acondicionado y generar
olores desagradables.
Filtro de aceite
Cambie el filtro de aceite cada vez que cambie el aceite del motor.
Filtro de partículas (Diesel)
Como complemento del catalizador, este filtro
contribuye activamente a preservar la calidad

107
Información práctica

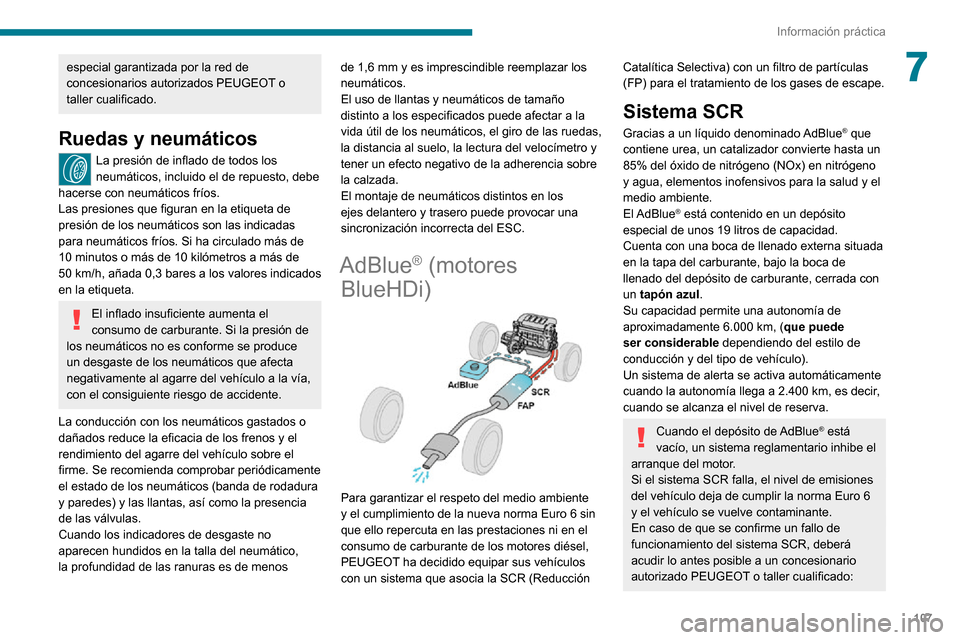

7especial garantizada por la red de
concesionarios autorizados PEUGEOT o
taller cualificado.
Ruedas y neumáticos
La presión de inflado de todos los
neumáticos, incluido el de repuesto, debe
hacerse con neumáticos fríos.
Las presiones que figuran en la etiqueta de
presión de los neumáticos son las indicadas
para neumáticos fríos. Si ha circulado más de
10 minutos o más de 10 kilómetros a más de
50 km/h, añada 0,3 bares a los valores indicados en la etiqueta.
El inflado insuficiente aumenta el
consumo de carburante. Si la presión de
los neumáticos no es conforme se produce
un desgaste de los neumáticos que afecta
negativamente al agarre del vehículo a la vía,
con el consiguiente riesgo de accidente.
La conducción con los neumáticos gastados o
dañados reduce la eficacia de los frenos y el
rendimiento del agarre del vehículo sobre el
firme. Se recomienda comprobar periódicamente
el estado de los neumáticos (banda de rodadura
y paredes) y las llantas, así como la presencia
de las válvulas.
Cuando los indicadores de desgaste no
aparecen hundidos en la talla del neumático,
la profundidad de las ranuras es de menos de 1,6 mm y es imprescindible reemplazar los
neumáticos.
El uso de llantas y neumáticos de tamaño
distinto a los especificados puede afectar a la
vida útil de los neumáticos, el giro de las ruedas,
la distancia al suelo, la lectura del velocímetro y
tener un efecto negativo de la adherencia sobre
la calzada.
El montaje de neumáticos distintos en los
ejes delantero y trasero puede provocar una
sincronización incorrecta del ESC.
AdBlue® (motores
BlueHDi)


Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6 sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
PEUGEOT ha decidido equipar sus vehículos
con un sistema que asocia la SCR (Reducción
Catalítica Selectiva) con un filtro de partículas
(FP) para el tratamiento de los gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador convierte hasta un
85% del óxido de nitrógeno (NOx) en nitrógeno
y agua, elementos inofensivos para la salud y el
medio ambiente.
El AdBlue
® está contenido en un depósito
especial de unos 19 litros de capacidad.
Cuenta con una boca de llenado externa situada
en la tapa del carburante, bajo la boca de
llenado del depósito de carburante, cerrada con
un tapón azul .
Su capacidad permite una autonomía de
aproximadamente 6.000 km, (que puede
ser considerable dependiendo del estilo de
conducción y del tipo de vehículo).
Un sistema de alerta se activa automáticamente
cuando la autonomía llega a 2.400 km, es decir, cuando se alcanza el nivel de reserva.
Cuando el depósito de AdBlue® está
vacío, un sistema reglamentario inhibe el
arranque del motor.
Si el sistema SCR falla, el nivel de emisiones del vehículo deja de cumplir la norma Euro 6
y el vehículo se vuelve contaminante.
En caso de que se confirme un fallo de
funcionamiento del sistema SCR, deberá
acudir lo antes posible a un concesionario
autorizado PEUGEOT o taller cualificado:

108
Información práctica

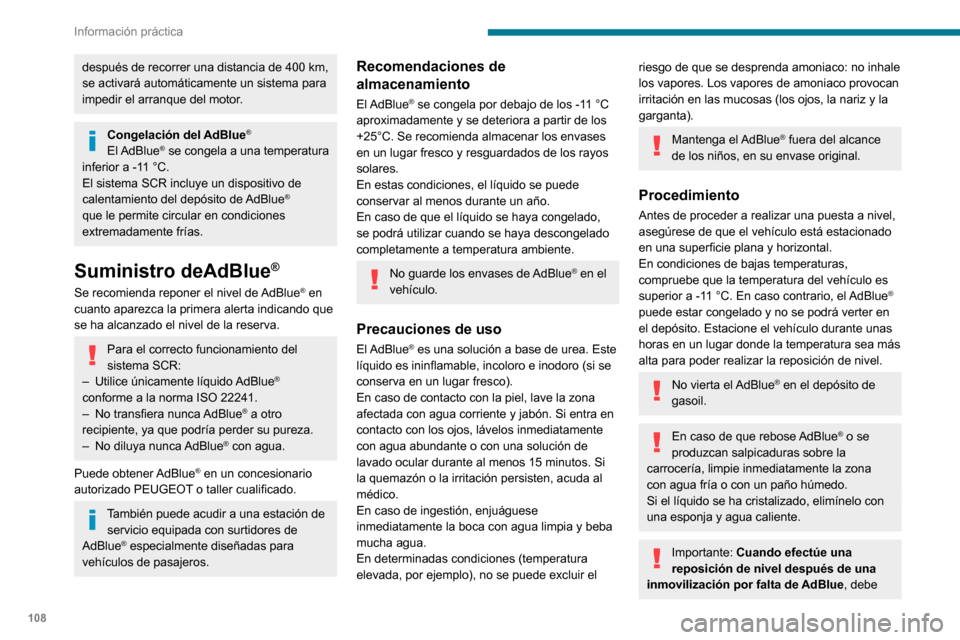

después de recorrer una distancia de 400 km,
se activará automáticamente un sistema para
impedir el arranque del motor.
Congelación del AdBlue®
El AdBlue® se congela a una temperatura
inferior a -11 °C.
El sistema SCR incluye un dispositivo de
calentamiento del depósito de AdBlue
®
que le permite circular en condiciones
extremadamente frías.
Suministro deAdBlue®
Se recomienda reponer el nivel de AdBlue® en
cuanto aparezca la primera alerta indicando que
se ha alcanzado el nivel de la reserva.
Para el correcto funcionamiento del
sistema SCR:
– Utilice únicamente líquido AdBlue®
conforme a la norma ISO 22241.
– No transfiera nunca AdBlue® a otro
recipiente, ya que podría perder su pureza.
– No diluya nunca AdBlue® con agua.
Puede obtener AdBlue
® en un concesionario
autorizado PEUGEOT o taller cualificado.
También puede acudir a una estación de servicio equipada con surtidores de
AdBlue
® especialmente diseñadas para
vehículos de pasajeros.
Recomendaciones de
almacenamiento
El AdBlue® se congela por debajo de los -11 °C
aproximadamente y se deteriora a partir de los
+25°C. Se recomienda almacenar los envases
en un lugar fresco y resguardados de los rayos
solares.
En estas condiciones, el líquido se puede
conservar al menos durante un año.
En caso de que el líquido se haya congelado,
se podrá utilizar cuando se haya descongelado
completamente a temperatura ambiente.
No guarde los envases de AdBlue® en el
vehículo.
Precauciones de uso
El AdBlue® es una solución a base de urea. Este
líquido es ininflamable, incoloro e inodoro (si se
conserva en un lugar fresco).
En caso de contacto con la piel, lave la zona
afectada con agua corriente y jabón. Si entra en
contacto con los ojos, lávelos inmediatamente
con agua abundante o con una solución de
lavado ocular durante al menos 15 minutos. Si
la quemazón o la irritación persisten, acuda al
médico.
En caso de ingestión, enjuáguese
inmediatamente la boca con agua limpia y beba
mucha agua.
En determinadas condiciones (temperatura
elevada, por ejemplo), no se puede excluir el
riesgo de que se desprenda amoniaco: no inhale
los vapores. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
Mantenga el AdBlue® fuera del alcance
de los niños, en su envase original.
Procedimiento
Antes de proceder a realizar una puesta a nivel,
asegúrese de que el vehículo está estacionado
en una superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11 °C. En caso contrario, el AdBlue®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un lugar donde la temperatura sea más
alta para poder realizar la reposición de nivel.
No vierta el AdBlue® en el depósito de
gasoil.
En caso de que rebose AdBlue® o se
produzcan salpicaduras sobre la
carrocería, limpie inmediatamente la zona
con agua fría o con un paño húmedo.
Si el líquido se ha cristalizado, elimínelo con
una esponja y agua caliente.
Importante: Cuando efectúe una
reposición de nivel después de una
inmovilización por falta de AdBlue, debe
esperar durante unos 5 minutos antes de volver a dar el contacto, sin abrir la puerta
del conductor, desbloquear el vehículo ni
entrar con la llave electrónica en el
habitáculo .
Dé el contacto, espere 10 segundos y
arranque el motor.
► Quite el contacto y retire la llave del interruptor de encendido para parar el motor.

► Gire el tapón azul del depósito de AdBlue® un sexto de vuelta hacia la izquierda y retírelo.
Llenado
► Con un envase de AdBlue®: tras comprobar
la fecha de caducidad, lea detenidamente las
instrucciones en la etiqueta antes de verter el
contenido del envase en el depósito de AdBlue
del vehículo.

109
Información práctica

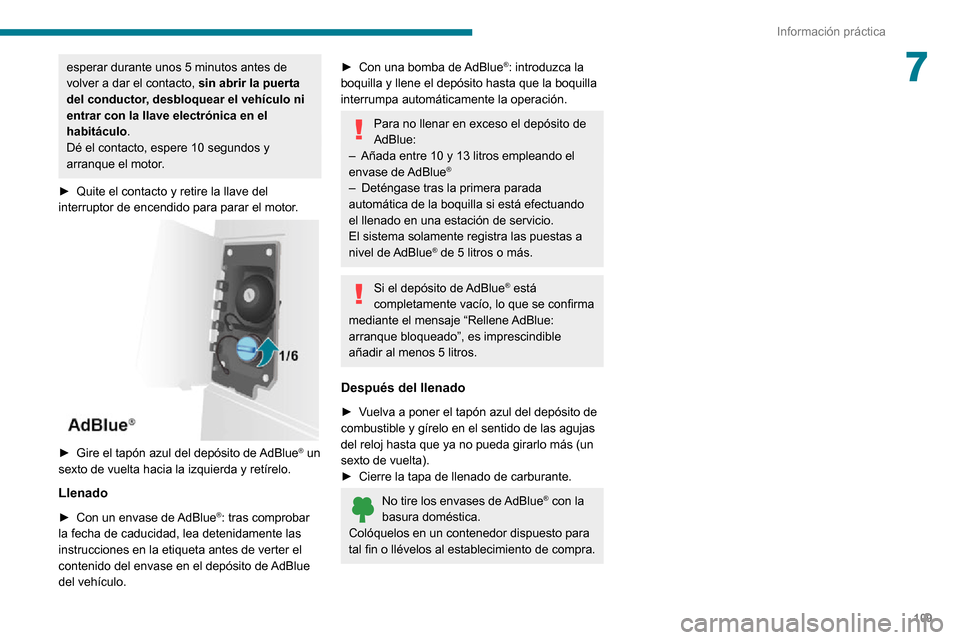

7esperar durante unos 5 minutos antes de
volver a dar el contacto, sin abrir la puerta
del conductor, desbloquear el vehículo ni
entrar con la llave electrónica en el
habitáculo.
Dé el contacto, espere 10 segundos y
arranque el motor.
► Quite el contacto y retire la llave del interruptor de encendido para parar el motor.

► Gire el tapón azul del depósito de AdBlue® un sexto de vuelta hacia la izquierda y retírelo.
Llenado
► Con un envase de AdBlue®: tras comprobar
la fecha de caducidad, lea detenidamente las
instrucciones en la etiqueta antes de verter el
contenido del envase en el depósito de AdBlue
del vehículo.
► Con una bomba de AdBlue®: introduzca la
boquilla y llene el depósito hasta que la boquilla
interrumpa automáticamente la operación.
Para no llenar en exceso el depósito de
AdBlue:
– Añada entre 10 y 13 litros empleando el envase de AdBlue®
– Deténgase tras la primera parada automática de la boquilla si está efectuando
el llenado en una estación de servicio.
El sistema solamente registra las puestas a
nivel de AdBlue
® de 5 litros o más.
Si el depósito de AdBlue® está
completamente vacío, lo que se confirma
mediante el mensaje “Rellene AdBlue: arranque bloqueado”, es imprescindible
añadir al menos 5 litros.
Después del llenado
► Vuelva a poner el tapón azul del depósito de combustible y gírelo en el sentido de las agujas
del reloj hasta que ya no pueda girarlo más (un
sexto de vuelta).
► Cierre la tapa de llenado de carburante.
No tire los envases de AdBlue® con la
basura doméstica.
Colóquelos en un contenedor dispuesto para
tal fin o llévelos al establecimiento de compra.
