2020 PEUGEOT 3008 ESP

223
In caso di panne
8

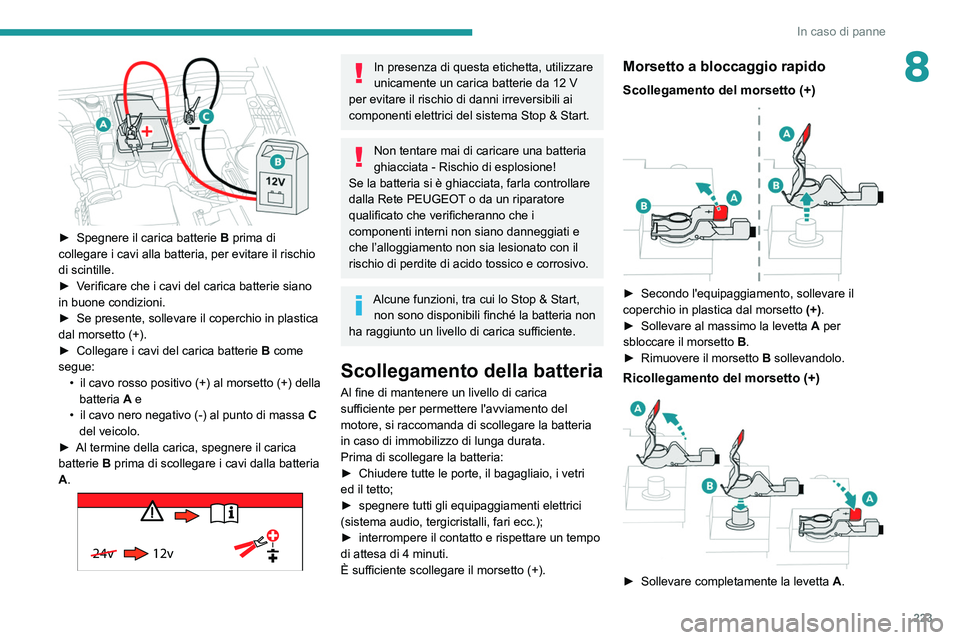

► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A e
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.

24v 12v
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici del sistema Stop & Start.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Scollegamento della batteria
Al fine di mantenere un livello di carica
sufficiente per permettere l'avviamento del
motore, si raccomanda di scollegare la batteria
in caso di immobilizzo di lunga durata.
Prima di scollegare la batteria:
►

Chiudere tutte le porte, il bagagliaio, i vetri
ed il tetto;
►


spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristalli, fari ecc.);
►


interrompere il contatto e rispettare un tempo
di attesa di 4 minuti.
È sufficiente scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .

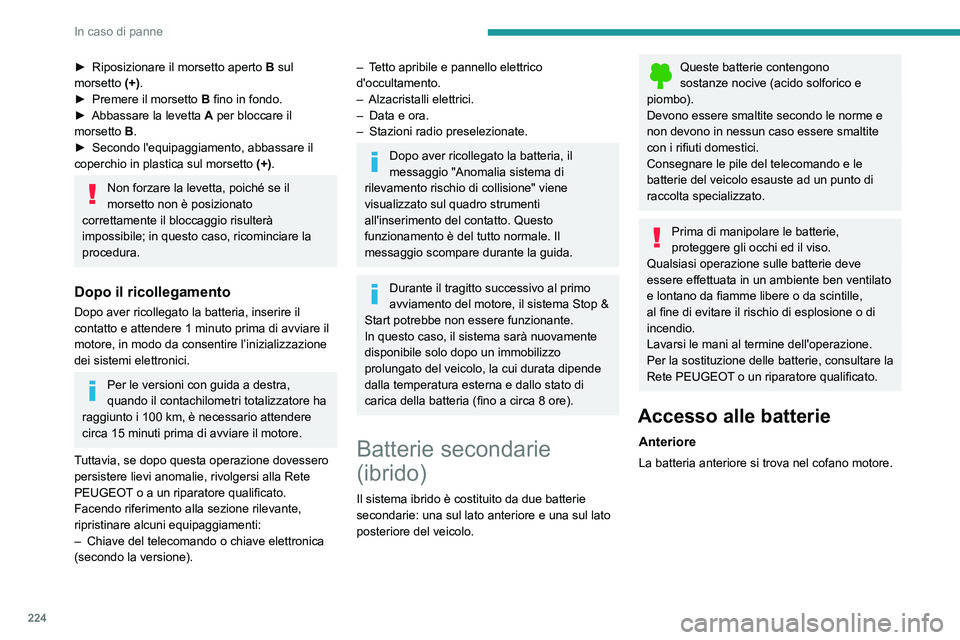

224
In caso di panne
► Riposizionare il morsetto aperto B sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l’inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100
km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
ripristinare alcuni equipaggiamenti:
–

Chiave del telecomando o chiave elettronica
(secondo la versione).
– Tetto apribile e pannello elettrico
d'occultamento.
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Dopo aver ricollegato la batteria, il
messaggio "Anomalia sistema di
rilevamento rischio di collisione" viene
visualizzato sul quadro strumenti
all'inserimento del contatto. Questo
funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Batterie secondarie
(ibrido)
Il sistema ibrido è costituito da due batterie
secondarie: una sul lato anteriore e una sul lato
posteriore del veicolo.
Queste batterie contengono
sostanze nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare le batterie,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulle batterie deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Per la sostituzione delle batterie, consultare la
Rete PEUGEOT o un riparatore qualificato.
Accesso alle batterie
Anteriore
La batteria anteriore si trova nel cofano motore.

226
In caso di panne
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.

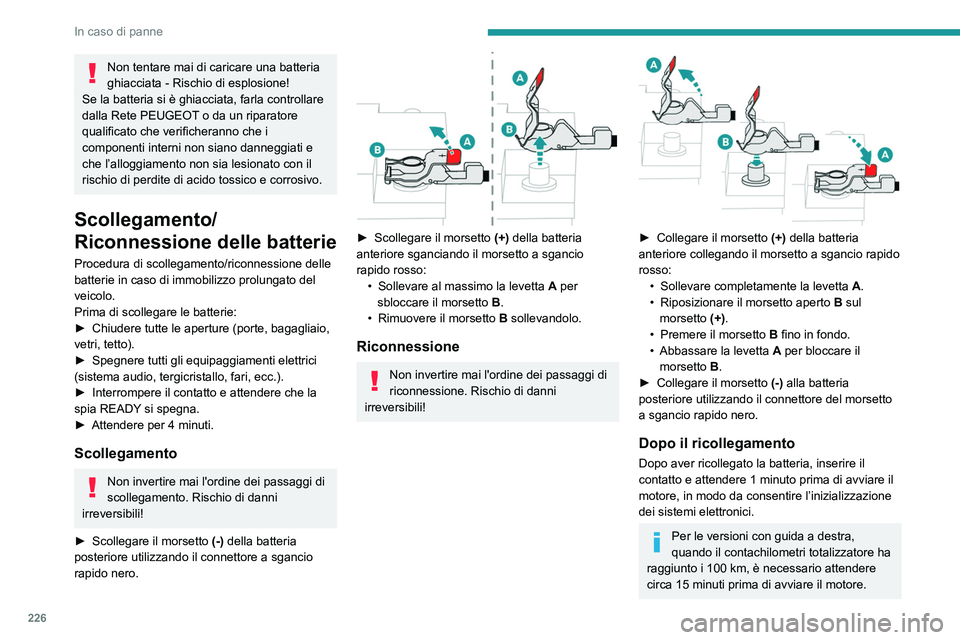

Scollegamento/
Riconnessione delle batterie
Procedura di scollegamento/riconnessione delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere che la
spia READY

si spegna.
►

Attendere per 4 minuti.
Scollegamento
Non invertire mai l'ordine dei passaggi di
scollegamento. Rischio di danni
irreversibili!
►

Scollegare il morsetto (-)

della batteria
posteriore utilizzando il connettore a sgancio
rapido nero.


► Scollegare il morsetto (+) della batteria
anteriore sganciando il morsetto a sgancio
rapido rosso: •

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
•

Rimuovere il morsetto

B
sollevandolo.
Riconnessione
Non invertire mai l'ordine dei passaggi di
riconnessione. Rischio di danni
irreversibili!


► Collegare il morsetto (+) della batteria
anteriore collegando il morsetto a sgancio rapido
rosso: •

Sollevare completamente la levetta

A
.
•

Riposizionare il morsetto aperto

B
sul
morsetto
(+).
•

Premere il morsetto
B fino in fondo.
•

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Collegare il morsetto (-)

alla batteria
posteriore utilizzando il connettore del morsetto
a sgancio rapido nero.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l’inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100
km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
ripristinare alcuni equipaggiamenti:
– Chiave del telecomando o chiave elettronica
(secondo la versione).
– Tetto apribile e pannello elettrico
d'occultamento.
– Alzacristalli elettrici.
– Data e ora.
– Stazioni radio preselezionate.
Traino del veicolo
Procedura per far trainare il proprio veicolo
o trainare un altro veicolo con un dispositivo
meccanico amovibile.
Veicoli ibridi
Prima di ogni intervento, a contatto inserito, premere il pedale del freno e selezionare la modalità N, poi disattivare il sistema ibrido (spia READY
spenta).
Per il traino del veicolo tramite carroattrezzi o rimorchio, contattare \
sempre un professionista.
Utilizzare l'anello di traino solo per liberare il veicolo bloccato o per fissarlo per il traino tramite carroattrezzi.
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale

251
Sistema audio Bluetooth®
10► Riformattare la chiavetta USB.
Il CD viene espulso sistematicamente o non
viene riprodotto.
Il CD è inserito al contrario, è illeggibile, non
contiene dati audio o contiene un formato audio
non riconosciuto dal sistema audio.
Il CD è dotato di un sistema di protezione
antipirateria non riconosciuto dal sistema audio.
►

V
erificare il senso di inserimento del CD nel
lettore.
►

V
erificare lo stato del CD: se presenta
eccessivi danni, non potrà essere riprodotto.
►

Se si tratta di un CD masterizzato, verificarne
il contenuto: consultare i consigli della sezione
"Audio".
Se sono di scarsa qualità, alcuni CD masterizzati
non vengono riprodotti dal sistema audio.
La qualità audio del CD è scadente.
Il CD è graffiato o di scarsa qualità.
►


Inserire CD di buona qualità e conservarli
adeguatamente.
Le regolazioni del sistema audio (Bass,

Treble,
Ambience) non sono adatte.
►

Riportare il livello di Bass e
Treble a 0, senza
selezionare un tipo di acustica.
Non riesco a leggere i file musicali salvati sul
mio smartphone dalla porta USB.
Con alcuni smartphone, l'accesso ai file musicali
del telefono dal sistema audio deve essere
autorizzato sullo smartphone.
►

Attivare manualmente il profilo MTP
dello
smartphone (menu delle impostazioni USB).Telefono
Non riesco ad accedere alla mia casella
vocale.
Pochi telefoni o operatori permettono di utilizzare
questa funzione.
►

Chiamare la casella vocale dal menu
del telefono, utilizzando il numero fornito
dall'operatore.
Non riesco ad accedere alla mia rubrica.
►


V
erificare la compatibilità del telefono.
Durante l'abbinamento del telefono, non è stato
autorizzato l'accesso alla rubrica.
►

Accettare o confermare l'accesso alla rubrica
del telefono da parte del sistema
Non riesco a proseguire una conversazione
quando entro nel veicolo.
È stata attivata la modalità Ricevitore.
►


Disattivare la modalità Ricevitore per
trasmettere la chiamata al veicolo.
Non riesco ad abbinare il telefono tramite
Bluetooth.
In base al modello e alla versione del
sistema operativo, ogni telefono ha le proprie
caratteristiche di abbinamento. Inoltre, alcuni
telefoni non sono compatibili.
►


Prima di avviare la procedura di
abbinamento, eliminare l'abbinamento del
telefono dal sistema e

del sistema dal telefono,
al fine di verificare la compatibilità dei telefoni.

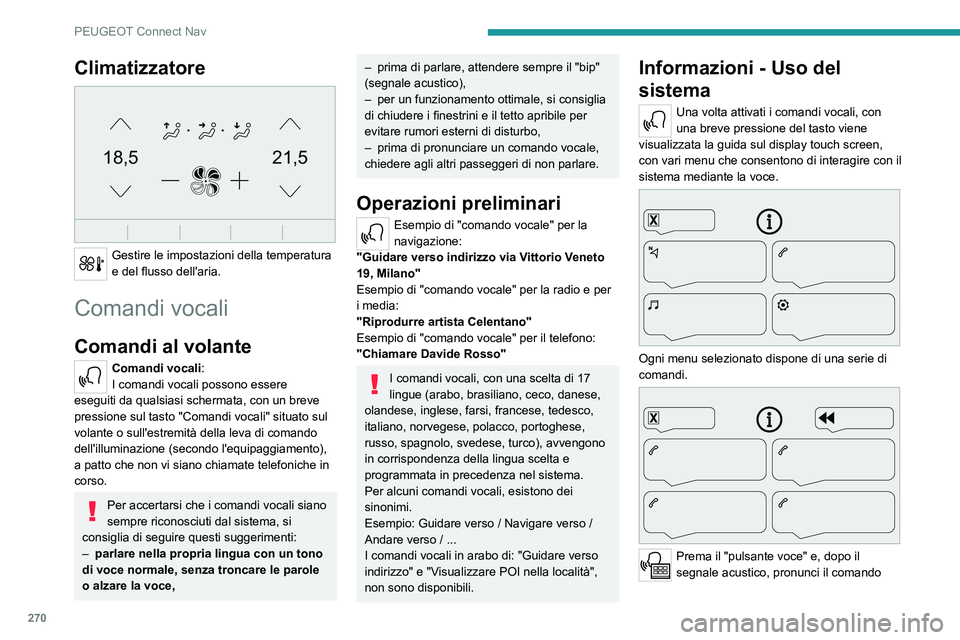

270

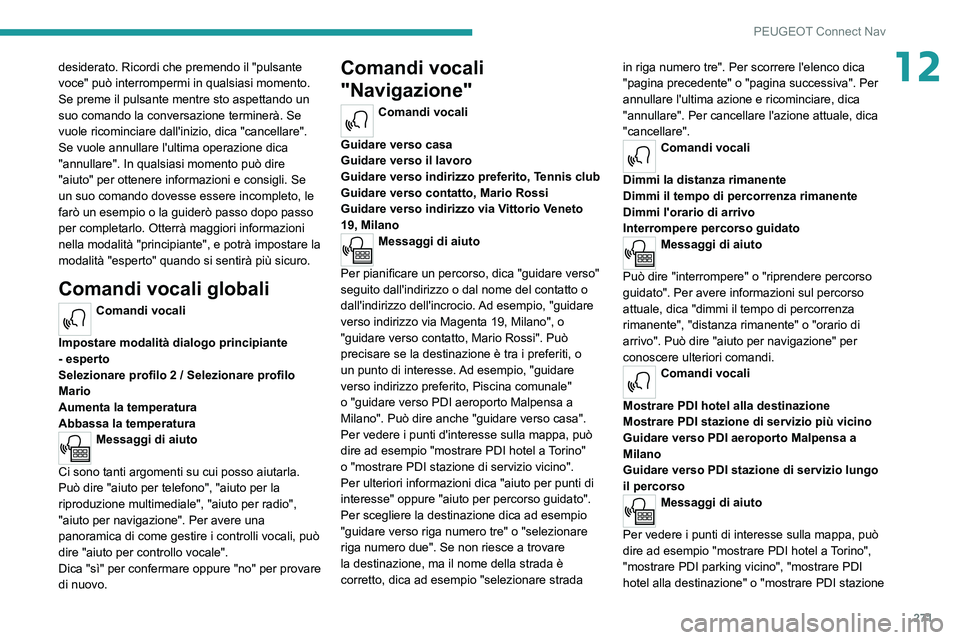

PEUGEOT Connect Nav
desiderato. Ricordi che premendo il "pulsante
voce" può interrompermi in qualsiasi momento.
Se preme il pulsante mentre sto aspettando un
suo comando la conversazione terminerà. Se
vuole ricominciare dall'inizio, dica "cancellare".
Se vuole annullare l'ultima operazione dica
"annullare". In qualsiasi momento può dire
"aiuto" per ottenere informazioni e consigli. Se
un suo comando dovesse essere incompleto, le
farò un esempio o la guiderò passo dopo passo
per completarlo. Otterrà maggiori informazioni
nella modalità "principiante", e potrà impostare la
modalità "esperto" quando si sentirà più sicuro.
Comandi vocali globali
Comandi vocali
Impostare modalità dialogo principiante
- esperto
Selezionare profilo 2 / Selezionare profilo
Mario
Aumenta la temperatura
Abbassa la temperatura
Messaggi di aiuto
Ci sono tanti argomenti su cui posso aiutarla.
Può dire "aiuto per telefono", "aiuto per la
riproduzione multimediale", "aiuto per radio",
"aiuto per navigazione". Per avere una
panoramica di come gestire i controlli vocali, può
dire "aiuto per controllo vocale".
Dica "sì" per confermare oppure "no" per provare
di nuovo.
Climatizzatore
21,518,5

Gestire le impostazioni della temperatura
e del flusso dell'aria.
Comandi vocali
Comandi al volante
Comandi vocali:
I comandi vocali possono essere
eseguiti da qualsiasi schermata, con un breve
pressione sul tasto "Comandi vocali" situato sul
volante o sull'estremità della leva di comando
dell'illuminazione (secondo l'equipaggiamento),
a patto che non vi siano chiamate telefoniche in
corso.
Per accertarsi che i comandi vocali siano
sempre riconosciuti dal sistema, si
consiglia di seguire questi suggerimenti:
–

parlare nella propria lingua con un tono
di voce normale, senza troncare le parole
o alzare la voce,
– prima di parlare, attendere sempre il "bip"
(segnale acustico),
–

per un funzionamento ottimale, si consiglia
di chiudere i finestrini e il tetto apribile per
evitare rumori esterni di disturbo,
–


prima di pronunciare un comando vocale,
chiedere agli altri passeggeri di non parlare.
Operazioni preliminari
Esempio di "comando vocale" per la
navigazione:
"Guidare verso indirizzo via Vittorio Veneto
19, Milano"
Esempio di "comando vocale" per la radio e per
i media:
"Riprodurre artista Celentano"
Esempio di "comando vocale" per il telefono:
"Chiamare Davide Rosso"
I comandi vocali, con una scelta di 17
lingue (arabo, brasiliano, ceco, danese,
olandese, inglese, farsi, francese, tedesco,
italiano, norvegese, polacco, portoghese,
russo, spagnolo, svedese, turco), avvengono
in corrispondenza della lingua scelta e
programmata in precedenza nel sistema.
Per alcuni comandi vocali, esistono dei
sinonimi.
Esempio: Guidare verso / Navigare verso /
Andare verso / ...
I comandi vocali in arabo di: "Guidare verso
indirizzo" e "Visualizzare POI nella località",
non sono disponibili.
Informazioni - Uso del
sistema
Una volta attivati i comandi vocali, con
una breve pressione del tasto viene
visualizzata la guida sul display touch screen,
con vari menu che consentono di interagire con il
sistema mediante la voce.


Ogni menu selezionato dispone di una serie di
comandi.


Prema il "pulsante voce" e, dopo il
segnale acustico, pronunci il comando

271
PEUGEOT Connect Nav
12desiderato. Ricordi che premendo il "pulsante
voce" può interrompermi in qualsiasi momento.
Se preme il pulsante mentre sto aspettando un
suo comando la conversazione terminerà. Se
vuole ricominciare dall'inizio, dica "cancellare".
Se vuole annullare l'ultima operazione dica
"annullare". In qualsiasi momento può dire
"aiuto" per ottenere informazioni e consigli. Se
un suo comando dovesse essere incompleto, le
farò un esempio o la guiderò passo dopo passo
per completarlo. Otterrà maggiori informazioni
nella modalità "principiante", e potrà impostare la
modalità "esperto" quando si sentirà più sicuro.
Comandi vocali globali
Comandi vocali
Impostare modalità dialogo principiante
- esperto
Selezionare profilo 2 / Selezionare profilo
Mario
Aumenta la temperatura
Abbassa la temperatura
Messaggi di aiuto
Ci sono tanti argomenti su cui posso aiutarla.
Può dire "aiuto per telefono", "aiuto per la
riproduzione multimediale", "aiuto per radio",
"aiuto per navigazione". Per avere una
panoramica di come gestire i controlli vocali, può
dire "aiuto per controllo vocale".
Dica "sì" per confermare oppure "no" per provare
di nuovo.
Comandi vocali
"Navigazione"
Comandi vocali
Guidare verso casa
Guidare verso il lavoro
Guidare verso indirizzo preferito, Tennis club
Guidare verso contatto, Mario Rossi
Guidare verso indirizzo via Vittorio Veneto
19, Milano
Messaggi di aiuto
Per pianificare un percorso, dica "guidare verso"
seguito dall'indirizzo o dal nome del contatto o
dall'indirizzo dell'incrocio. Ad esempio, "guidare
verso indirizzo via Magenta 19, Milano", o
"guidare verso contatto, Mario Rossi". Può
precisare se la destinazione è tra i preferiti, o
un punto di interesse. Ad esempio, "guidare
verso indirizzo preferito, Piscina comunale"
o "guidare verso PDI aeroporto Malpensa a
Milano". Può dire anche "guidare verso casa".
Per vedere i punti d'interesse sulla mappa, può
dire ad esempio "mostrare PDI hotel a Torino"
o "mostrare PDI stazione di servizio vicino".
Per ulteriori informazioni dica "aiuto per punti di
interesse" oppure "aiuto per percorso guidato".
Per scegliere la destinazione dica ad esempio
"guidare verso riga numero tre" o "selezionare
riga numero due". Se non riesce a trovare
la destinazione, ma il nome della strada è
corretto, dica ad esempio "selezionare strada in riga numero tre". Per scorrere l'elenco dica
"pagina precedente" o "pagina successiva". Per
annullare l'ultima azione e ricominciare, dica
"annullare". Per cancellare l'azione attuale, dica
"cancellare".
Comandi vocali
Dimmi la distanza rimanente
Dimmi il tempo di percorrenza rimanente
Dimmi l'orario di arrivo
Interrompere percorso guidato
Messaggi di aiuto
Può dire "interrompere" o "riprendere percorso
guidato". Per avere informazioni sul percorso
attuale, dica "dimmi il tempo di percorrenza
rimanente", "distanza rimanente" o "orario di
arrivo". Può dire "aiuto per navigazione" per
conoscere ulteriori comandi.
Comandi vocali
Mostrare PDI hotel alla destinazione
Mostrare PDI stazione di servizio più vicino
Guidare verso PDI aeroporto Malpensa a
Milano
Guidare verso PDI stazione di servizio lungo
il percorso
Messaggi di aiuto
Per vedere i punti di interesse sulla mappa, può
dire ad esempio "mostrare PDI hotel a Torino",
"mostrare PDI parking vicino", "mostrare PDI
hotel alla destinazione" o "mostrare PDI stazione

275
PEUGEOT Connect Nav

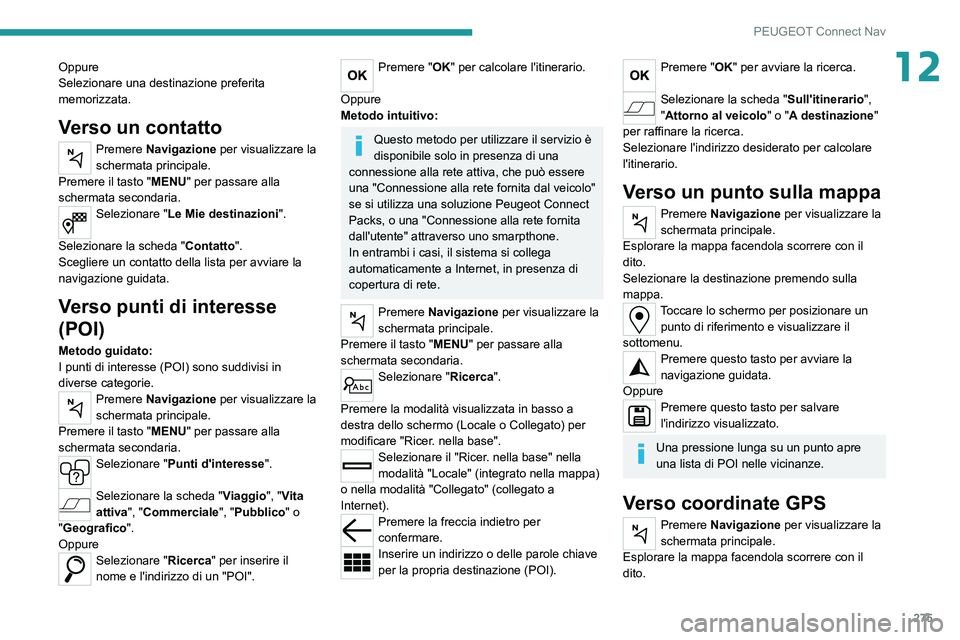

12Oppure
Selezionare una destinazione preferita
memorizzata.
Verso un contatto
Premere Navigazione per visualizzare la
schermata principale.
Premere il tasto "MENU" per passare alla
schermata secondaria.
Selezionare "Le Mie destinazioni ".
Selezionare la scheda " Contatto".
Scegliere un contatto della lista per avviare la
navigazione guidata.
Verso punti di interesse
(POI)
Metodo guidato:
I punti di interesse (POI) sono suddivisi in
diverse categorie.
Premere Navigazione per visualizzare la
schermata principale.
Premere il tasto "MENU" per passare alla
schermata secondaria.
Selezionare "Punti d'interesse".
Selezionare la scheda "Viaggio", "Vita
attiva", "Commerciale ", "Pubblico" o
"Geografico".
Oppure
Selezionare "Ricerca " per inserire il
nome e l'indirizzo di un "POI".
Premere "OK" per calcolare l'itinerario.
Oppure
Metodo intuitivo:
Questo metodo per utilizzare il servizio è
disponibile solo in presenza di una
connessione alla rete attiva, che può essere
una "Connessione alla rete fornita dal veicolo"
se si utilizza una soluzione Peugeot Connect
Packs, o una "Connessione alla rete fornita
dall'utente" attraverso uno smarpthone.
In entrambi i casi, il sistema si collega
automaticamente a Internet, in presenza di
copertura di rete.
Premere Navigazione per visualizzare la
schermata principale.
Premere il tasto "MENU" per passare alla
schermata secondaria.
Selezionare "Ricerca ".
Premere la modalità visualizzata in basso a
destra dello schermo (Locale o Collegato) per
modificare "Ricer. nella base".
Selezionare il "Ricer. nella base" nella
modalità "Locale" (integrato nella mappa)
o nella modalità "Collegato" (collegato a
Internet).
Premere la freccia indietro per
confermare.
Inserire un indirizzo o delle parole chiave
per la propria destinazione (POI).
Premere "OK" per avviare la ricerca.
Selezionare la scheda "Sull'itinerario",
"Attorno al veicolo " o "A destinazione "
per raffinare la ricerca.
Selezionare l'indirizzo desiderato per calcolare
l'itinerario.
Verso un punto sulla mappa
Premere Navigazione per visualizzare la
schermata principale.
Esplorare la mappa facendola scorrere con il
dito.
Selezionare la destinazione premendo sulla
mappa.
Toccare lo schermo per posizionare un punto di riferimento e visualizzare il
sottomenu.
Premere questo tasto per avviare la
navigazione guidata.
Oppure
Premere questo tasto per salvare
l'indirizzo visualizzato.
Una pressione lunga su un punto apre
una lista di POI nelle vicinanze.
Verso coordinate GPS
Premere Navigazione per visualizzare la
schermata principale.
Esplorare la mappa facendola scorrere con il
dito.
