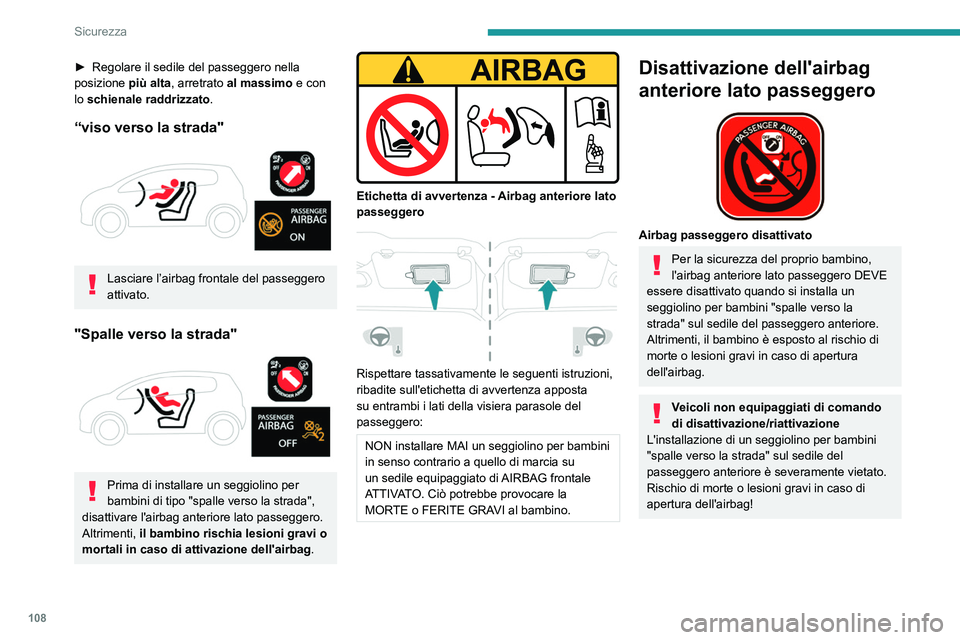

2020 PEUGEOT 3008 ESP

108
Sicurezza
► Regolare il sedile del passeggero nella
posizione più alta, arretrato
al massimo e con
lo schienale raddrizzato.
“viso verso la strada"

Lasciare l’airbag frontale del passeggero
attivato.
"Spalle verso la strada"

Prima di installare un seggiolino per
bambini di tipo "spalle verso la strada",
disattivare l'airbag anteriore lato passeggero.
Altrimenti, il bambino rischia lesioni gravi o
mortali in caso di attivazione dell'airbag .


Etichetta di avvertenza - Airbag anteriore lato
passeggero


Rispettare tassativamente le seguenti istruzioni,
ribadite sull'etichetta di avvertenza apposta
su entrambi i lati della visiera parasole del
passeggero:
NON installare MAI un seggiolino per bambini
in senso contrario a quello di marcia su
un sedile equipaggiato di AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la
MORTE o FERITE GRAVI al bambino.
Disattivazione dell'airbag
anteriore lato passeggero


Airbag passeggero disattivato
Per la sicurezza del proprio bambino,
l'airbag anteriore lato passeggero DEVE
essere disattivato quando si installa un
seggiolino per bambini "spalle verso la
strada" sul sedile del passeggero anteriore.
Altrimenti, il bambino è esposto al rischio di
morte o lesioni gravi in caso di apertura
dell'airbag.
Veicoli non equipaggiati di comando
di disattivazione/riattivazione
L'installazione di un seggiolino per bambini
"spalle verso la strada" sul sedile del
passeggero anteriore è severamente vietato.
Rischio di morte o lesioni gravi in caso di
apertura dell'airbag!
Disattivazione/Riattivazione
dell'airbag anteriore lato passeggero
Per i veicoli che ne sono provvisti, il comando si
trova all'interno del cassettino portaoggetti.


A contatto interrotto:
► Per disattivare l'airbag, girare la chiave in
posizione " OFF".
► Per riattivarlo, girare la chiave in posizione
"ON".
A contatto inserito:
Questa spia si accende fissa per
segnalare la disattivazione.
Oppure
Ubicazione dei seggiolini per bambini fissati con la cintura di sicurezza
In conformità con la normativa europea, questa tabella indica le opzi\
oni con omologazione universale per l'installazione di (a) seggiolini per bambini che si
fissano con la cintura di sicurezza, in funzione del peso del bambino e della posizione del seggiolino nel veicolo.

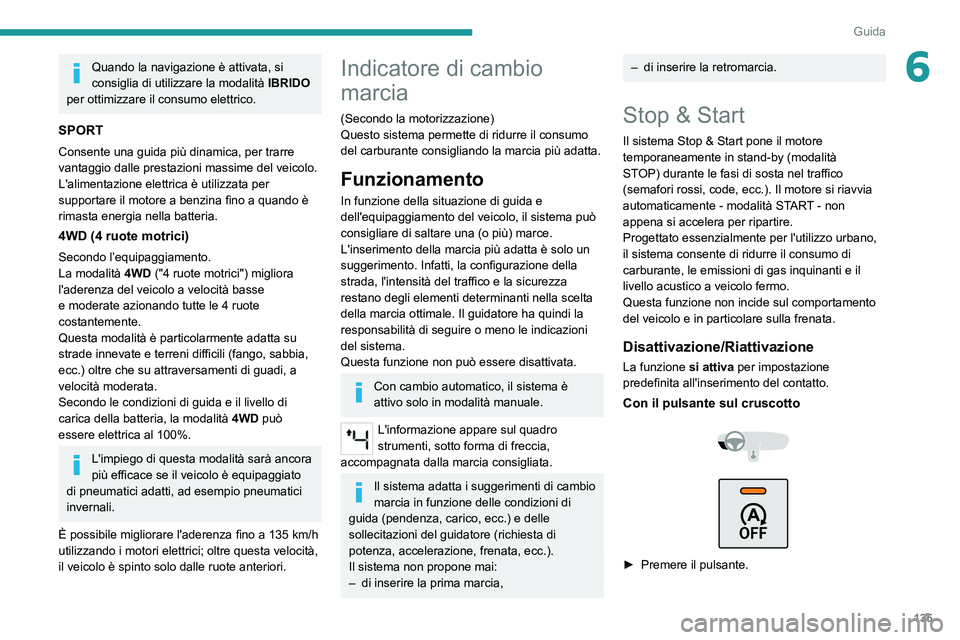

135
Guida
6Quando la navigazione è attivata, si
consiglia di utilizzare la modalità IBRIDO
per ottimizzare il consumo elettrico.
SPORT
Consente una guida più dinamica, per trarre
vantaggio dalle prestazioni massime del veicolo.
L'alimentazione elettrica è utilizzata per
supportare il motore a benzina fino a quando è
rimasta energia nella batteria.
4WD (4 ruote motrici)
Secondo l’equipaggiamento.
La modalità 4WD ("4 ruote motrici") migliora
l'aderenza del veicolo a velocità basse
e moderate azionando tutte le 4 ruote
costantemente.
Questa modalità è particolarmente adatta su
strade innevate e terreni difficili (fango, sabbia,
ecc.) oltre che su attraversamenti di guadi, a
velocità moderata.
Secondo le condizioni di guida e il livello di
carica della batteria, la modalità 4WD può
essere elettrica al 100%.
L'impiego di questa modalità sarà ancora
più efficace se il veicolo è equipaggiato
di pneumatici adatti, ad esempio pneumatici
invernali.
È possibile migliorare l'aderenza fino a 135
km/h
utilizzando i motori elettrici; oltre questa velocità,
il veicolo è spinto solo dalle ruote anteriori.
Indicatore di cambio
marcia
(Secondo la motorizzazione)
Questo sistema permette di ridurre il consumo
del carburante consigliando la marcia più adatta.
Funzionamento
In funzione della situazione di guida e
dell'equipaggiamento del veicolo, il sistema può
consigliare di saltare una (o più) marce.
L'inserimento della marcia più adatta è solo un
suggerimento. Infatti, la configurazione della
strada, l'intensità del traffico e la sicurezza
restano degli elementi determinanti nella scelta
della marcia ottimale. Il guidatore ha quindi la
responsabilità di seguire o meno le indicazioni
del sistema.
Questa funzione non può essere disattivata.
Con cambio automatico, il sistema è
attivo solo in modalità manuale.
L'informazione appare sul quadro
strumenti, sotto forma di freccia,
accompagnata dalla marcia consigliata.
Il sistema adatta i suggerimenti di cambio
marcia in funzione delle condizioni di
guida (pendenza, carico, ecc.) e delle
sollecitazioni del guidatore (richiesta di
potenza, accelerazione, frenata, ecc.).
Il sistema non propone mai:
–

di inserire la prima marcia,
– di inserire la retromarcia.
Stop & Start
Il sistema Stop & Start pone il motore
temporaneamente in stand-by (modalità
STOP) durante le fasi di sosta nel traffico
(semafori rossi, code, ecc.). Il motore si riavvia
automaticamente - modalità START - non
appena si accelera per ripartire.
Progettato essenzialmente per l'utilizzo urbano,
il sistema consente di ridurre il consumo di
carburante, le emissioni di gas inquinanti e il
livello acustico a veicolo fermo.
Questa funzione non incide sul comportamento
del veicolo e in particolare sulla frenata.
Disattivazione/Riattivazione
La funzione si attiva per impostazione
predefinita all'inserimento del contatto.
Con il pulsante sul cruscotto



► Premere il pulsante.

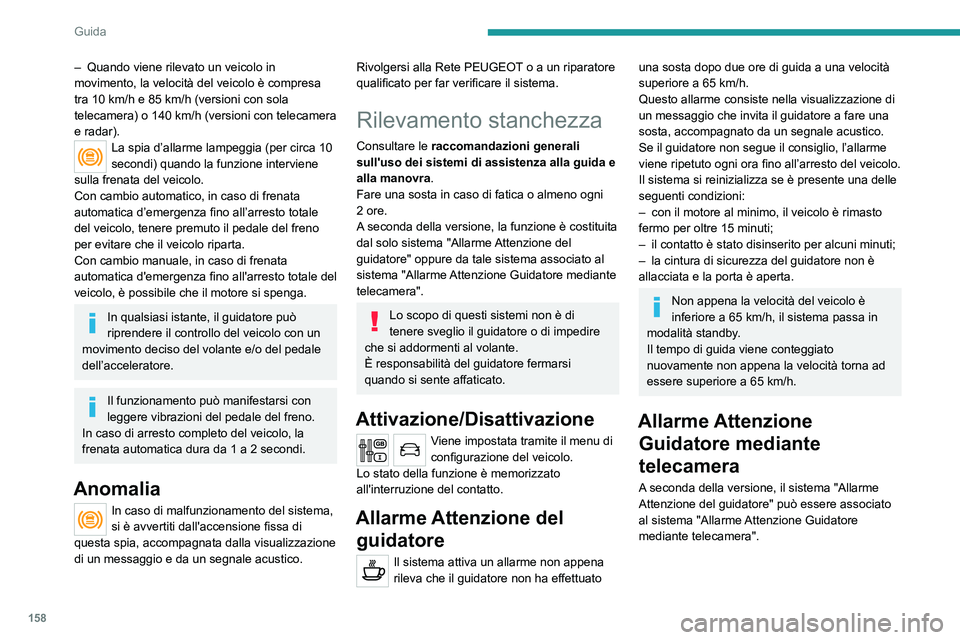

158
Guida
– Quando viene rilevato un veicolo in
movimento, la velocità del veicolo è compresa
tra 10
km/h e 85 km/h (versioni con sola
telecamera) o 140 km/h (versioni con telecamera
e radar).
La spia d’allarme lampeggia (per circa 10
secondi) quando la funzione interviene
sulla frenata del veicolo.
Con cambio automatico, in caso di frenata
automatica d’emergenza fino all’arresto totale
del veicolo, tenere premuto il pedale del freno
per evitare che il veicolo riparta.
Con cambio manuale, in caso di frenata
automatica d'emergenza fino all'arresto totale del
veicolo, è possibile che il motore si spenga.
In qualsiasi istante, il guidatore può
riprendere il controllo del veicolo con un
movimento deciso del volante e/o del pedale
dell’acceleratore.
Il funzionamento può manifestarsi con
leggere vibrazioni del pedale del freno.
In caso di arresto completo del veicolo, la
frenata automatica dura da 1 a 2 secondi.
Anomalia
In caso di malfunzionamento del sistema,
si è avvertiti dall'accensione fissa di
questa spia, accompagnata dalla visualizzazione
di un messaggio e da un segnale acustico.
Rivolgersi alla Rete PEUGEOT o a un riparatore
qualificato per far verificare il sistema.
Rilevamento stanchezza
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.
Fare una sosta in caso di fatica o almeno ogni
2 ore.
A seconda della versione, la funzione è costituita
dal solo sistema "Allarme Attenzione del
guidatore" oppure da tale sistema associato al
sistema "Allarme Attenzione Guidatore mediante
telecamera".
Lo scopo di questi sistemi non è di
tenere sveglio il guidatore o di impedire
che si addormenti al volante.
È responsabilità del guidatore fermarsi
quando si sente affaticato.
Attivazione/Disattivazione
Viene impostata tramite il menu di
configurazione del veicolo.
Lo stato della funzione è memorizzato
all'interruzione del contatto.
Allarme Attenzione del guidatore
Il sistema attiva un allarme non appena
rileva che il guidatore non ha effettuato
una sosta dopo due ore di guida a una velocità
superiore a 65
km/h.
Questo allarme consiste nella visualizzazione di
un messaggio che invita il guidatore a fare una
sosta, accompagnato da un segnale acustico.
Se il guidatore non segue il consiglio, l’allarme
viene ripetuto ogni ora fino all’arresto del veicolo.
Il sistema si reinizializza se è presente una delle
seguenti condizioni:
–

con il motore al minimo, il veicolo è rimasto
fermo per oltre 15 minuti;
–


il contatto è stato disinserito per alcuni minuti;
–


la cintura di sicurezza del guidatore non è
allacciata e la porta è aperta.
Non appena la velocità del veicolo è
inferiore a 65 km/h, il sistema passa in
modalità standby.
Il tempo di guida viene conteggiato
nuovamente non appena la velocità torna ad
essere superiore a 65
km/h.
Allarme Attenzione Guidatore mediante
telecamera
A seconda della versione, il sistema "Allarme
Attenzione del guidatore" può essere associato
al sistema "Allarme Attenzione Guidatore
mediante telecamera".


Mediante una telecamera posizionata
nella parte superiore del parabrezza, il
sistema valuta il livello di vigilanza, fatica o
distrazione del guidatore identificando gli scarti
di traiettoria rispetto alla segnaletica orizzontale.
L'utilizzo di questo sistema è particolarmente
appropriato su strade a scorrimento veloce
(velocità superiore a 65 km/h).
Al primo livello di allarme, il guidatore viene
avvisato dal messaggio " Prestare attenzione!",
accompagnato da un segnale acustico.
Dopo tre allarmi di primo livello, il sistema attiva
un nuovo allarme con il messaggio " Guida a
rischio: fare una sosta", accompagnato da un
segnale acustico più forte.
In alcune condizioni di guida (manto
stradale dissestato o presenza di vento
forte), il sistema può emettere degli allarmi
indipendentemente dallo stato di attenzione
del guidatore.

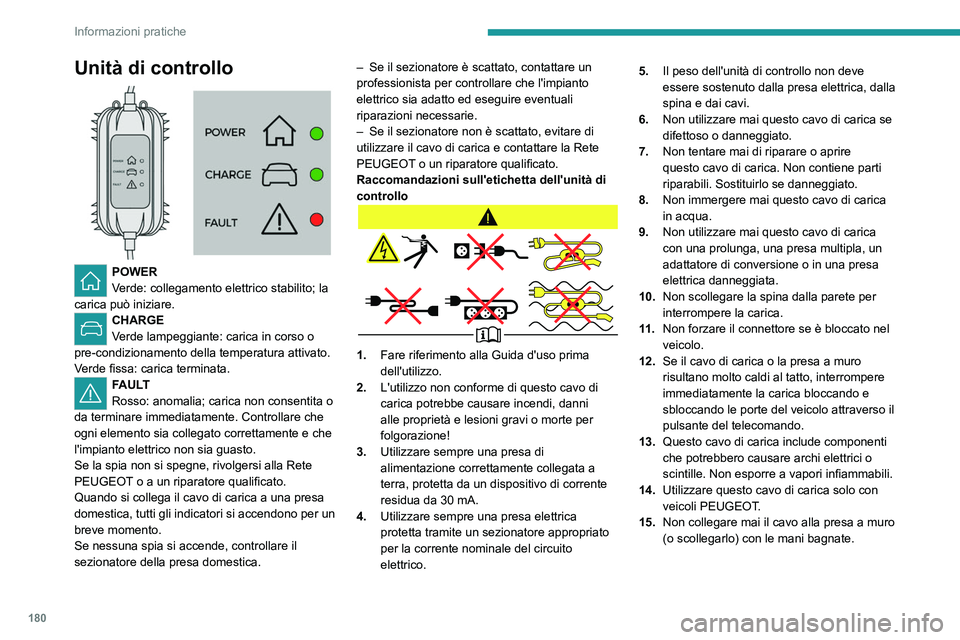

180
Informazioni pratiche
Unità di controllo

POWER
Verde: collegamento elettrico stabilito; la
carica può iniziare.
CHARGE
Verde lampeggiante: carica in corso o
pre-condizionamento della temperatura attivato.
Verde fissa: carica terminata.
FAULT
Rosso: anomalia; carica non consentita o
da terminare immediatamente. Controllare che
ogni elemento sia collegato correttamente e che
l'impianto elettrico non sia guasto.
Se la spia non si spegne, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
Quando si collega il cavo di carica a una presa
domestica, tutti gli indicatori si accendono per un
breve momento.
Se nessuna spia si accende, controllare il
sezionatore della presa domestica. –

Se il sezionatore è scattato, contattare un
professionista per controllare che l'impianto
elettrico sia adatto ed eseguire eventuali
riparazioni necessarie.
–

Se il sezionatore non è scattato, evitare di
utilizzare il cavo di carica e contattare la Rete
PEUGEOT
o un riparatore qualificato.
Raccomandazioni sull'etichetta dell'unità di
controllo
1. Fare riferimento alla Guida d'uso prima
dell'utilizzo.
2. L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
3. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
4. Utilizzare sempre una presa elettrica
protetta tramite un sezionatore appropriato
per la corrente nominale del circuito
elettrico. 5.
Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.
6. Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
7. Non tentare mai di riparare o aprire
questo cavo di carica. Non contiene parti
riparabili. Sostituirlo se danneggiato.
8. Non immergere mai questo cavo di carica
in acqua.
9. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
10. Non scollegare la spina dalla parete per
interrompere la carica.
11 . Non forzare il connettore se è bloccato nel
veicolo.
12. Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
13. Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
14. Utilizzare questo cavo di carica solo con
veicoli PEUGEOT.
15. Non collegare mai il cavo alla presa a muro
(o scollegarlo) con le mani bagnate.
Carica della batteria di
trazione (ibrido)
Per una carica completa, seguire la procedura
di carica senza interromperla, fino a quando
termina automaticamente. La carica può essere
immediata o differita.
La carica differita viene configurata
tramite il display touch screen o
l'applicazione MyPeugeot.
Come misura di sicurezza, il motore non
si avvia se il cavo di carica è inserito nel
connettore del veicolo. Sul quadro strumenti
viene visualizzato un allarme.
L'avanzamento della carica è visibile sul quadro
strumenti. Dopo aver messo il quadro strumenti
in modalità standby, queste informazioni
possono essere visualizzate nuovamente
sbloccando le porte del veicolo o aprendo una
porta.
È inoltre possibile monitorare la
procedura di carica tramite l'applicazione
MyPeugeot.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Precauzioni
I veicoli ibridi sono stati sviluppati nel rispetto
delle linee guida sui campi elettromagnetici
massimi rilasciate dalla Commissione

190

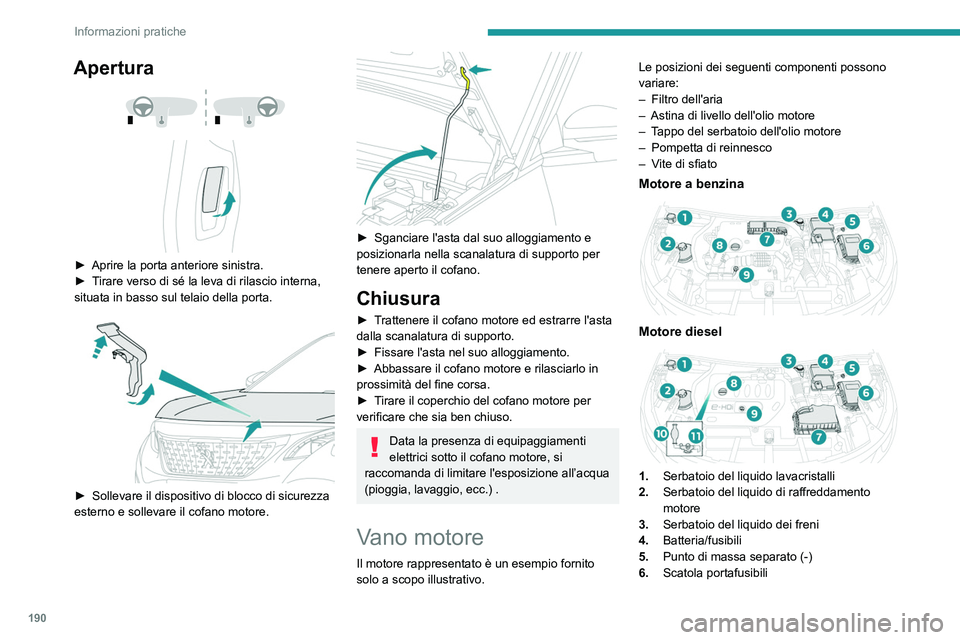

Informazioni pratiche
Apertura



► Aprire la porta anteriore sinistra.
► T irare verso di sé la leva di rilascio interna,
situata in basso sul telaio della porta.


► Sollevare il dispositivo di blocco di sicurezza
esterno e sollevare il cofano motore.


► Sganciare l'asta dal suo alloggiamento e
posizionarla nella scanalatura di supporto per
tenere aperto il cofano.
Chiusura
► Trattenere il cofano motore ed estrarre l'asta
dalla scanalatura di supporto.
►

Fissare l'asta nel suo alloggiamento.
►


Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►


T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore rappresentato è un esempio fornito
solo a scopo illustrativo. Le posizioni dei seguenti componenti possono
variare:
–

Filtro dell'aria
–

Astina di livello dell'olio motore
–

T
appo del serbatoio dell'olio motore
–
Pompetta di reinnesco
–

V
ite di sfiato
Motore a benzina

Motore diesel

1.
Serbatoio del liquido lavacristalli
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7.Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
10. Pompetta di reinnesco*
11 . Vite di sfiato*
Il sistema d’alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito
deve essere eseguito esclusivamente dalla
PEUGEOT o da un riparatore qualificato.
Verifica dei livelli
Controllare tutti i seguenti livelli secondo il
programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete PEUGEOT
o da un riparatore qualificato.
Il fluido deve corrispondere alla
motorizzazione del proprio veicolo ed
essere conforme alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
* A seconda della motorizzazione

196

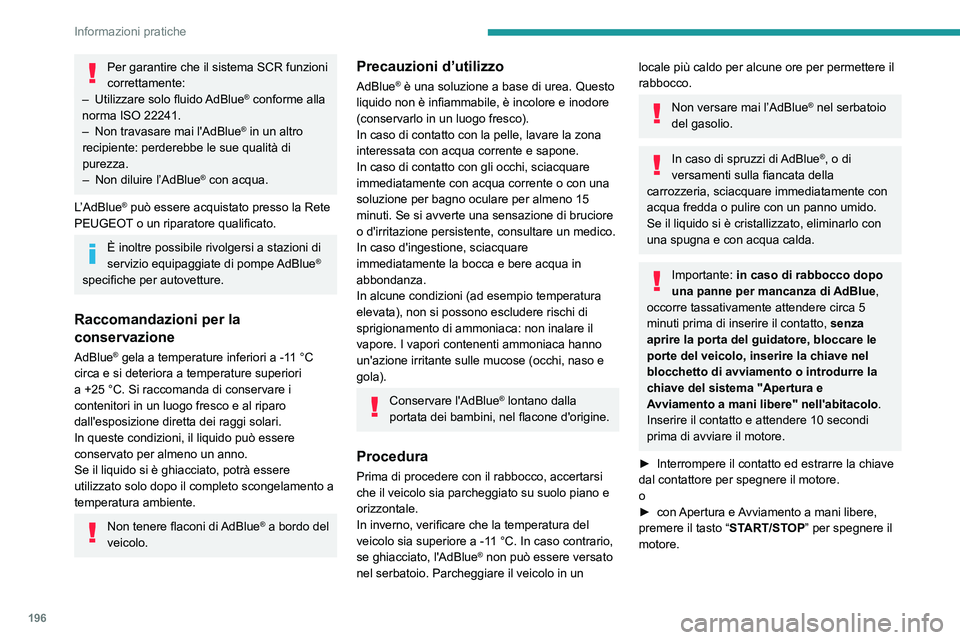

Informazioni pratiche
Per garantire che il sistema SCR funzioni
correttamente:
–

Utilizzare solo fluido
AdBlue
® conforme alla
norma ISO 22241.
–

Non travasare mai l'AdBlue® in un altro
recipiente: perderebbe le sue qualità di
purezza.
–

Non diluire l’AdBlue® con acqua.
L’AdBlue
® può essere acquistato presso la Rete
PEUGEOT o un riparatore qualificato.
È inoltre possibile rivolgersi a stazioni di
servizio equipaggiate di pompe AdBlue®
specifiche per autovetture.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11 °C
circa e si deteriora a temperature superiori
a +25

°C. Si raccomanda di conservare i
contenitori in un luogo fresco e al riparo
dall'esposizione diretta dei raggi solari.
In queste condizioni, il liquido può essere
conservato per almeno un anno.
Se il liquido si è ghiacciato, potrà essere
utilizzato solo dopo il completo scongelamento a
temperatura ambiente.
Non tenere flaconi di AdBlue® a bordo del
veicolo.
Precauzioni d’utilizzo
AdBlue® è una soluzione a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la zona
interessata con acqua corrente e sapone.
In caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno 15
minuti. Se si avverte una sensazione di bruciore
o d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori contenenti ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11
°C. In caso contrario,
se ghiacciato, l'AdBlue
® non può essere versato
nel serbatoio. Parcheggiare il veicolo in un
locale più caldo per alcune ore per permettere il
rabbocco.
Non versare mai l’AdBlue® nel serbatoio
del gasolio.
In caso di spruzzi di AdBlue®, o di
versamenti sulla fiancata della
carrozzeria, sciacquare immediatamente con
acqua fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue,
occorre tassativamente attendere circa 5
minuti prima di inserire il contatto, senza
aprire la porta del guidatore, bloccare le
porte del veicolo, inserire la chiave nel
blocchetto di avviamento o introdurre la
chiave del sistema "Apertura e
Avviamento a mani libere" nell'abitacolo .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
►

Interrompere il contatto ed estrarre la chiave
dal contattore per spegnere il motore.
o
►


con
Apertura e Avviamento a mani libere,
premere il tasto “START/STOP” per spegnere il
motore.


► Ruotare il tappo blu del serbatoio
dell'AdBlue® in senso antiorario e rimuoverlo.
► Con un contenitore di AdBlue®: dopo
aver verificato la data di scadenza, leggere
attentamente le istruzioni sull'etichetta prima di
versare il contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
► Con una pompa per AdBlue
®: introdurre
l'ugello e riempire il serbatoio fino a quando la
pistola di erogazione scatta automaticamente.
Per non riempire eccessivamente il
serbatoio dell'AdBlue®:
– Aggiungere tra 10 e 13 litri utilizzando i
contenitori di AdBlue
®.

217
In caso di panne

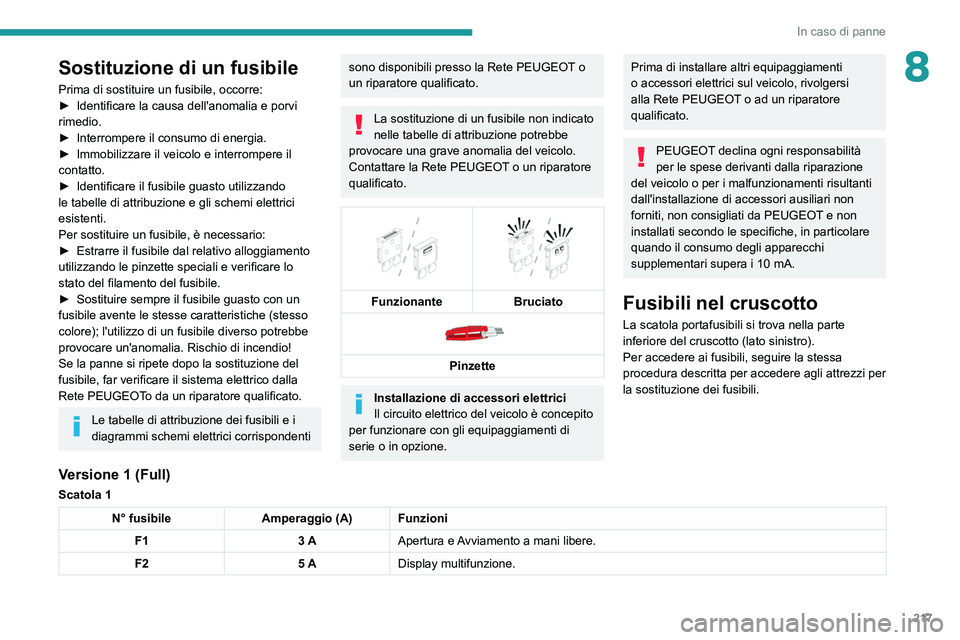

8Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
► Identificare la causa dell'anomalia e porvi
rimedio.
►

Interrompere il consumo di energia.
►


Immobilizzare il veicolo e interrompere il
contatto.
►


Identificare il fusibile guasto utilizzando
le tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
►


Estrarre il fusibile dal relativo alloggiamento
utilizzando le pinzette speciali e verificare lo
stato del filamento del fusibile.
►


Sostituire sempre il fusibile guasto con un
fusibile avente le stesse caratteristiche (stesso
colore); l'utilizzo di un fusibile diverso potrebbe
provocare un'anomalia. Rischio di incendio!
Se la panne si ripete dopo la sostituzione del
fusibile, far verificare il sistema elettrico dalla
Rete PEUGEOT

o da un riparatore qualificato.
Le tabelle di attribuzione dei fusibili e i
diagrammi schemi elettrici corrispondenti
sono disponibili presso la Rete PEUGEOT o
un riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle di attribuzione potrebbe
provocare una grave anomalia del veicolo.
Contattare la Rete PEUGEOT o un riparatore
qualificato.


Funzionante
Bruciato

Pinzette
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT e non
installati secondo le specifiche, in particolare
quando il consumo degli apparecchi
supplementari supera i 10 mA.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere agli attrezzi per
la sostituzione dei fusibili.
Versione 1 (Full)
Scatola 1
N° fusibile Amperaggio (A) Funzioni
F1 3 AApertura e Avviamento a mani libere.
F2 5 ADisplay multifunzione.

221
In caso di panne

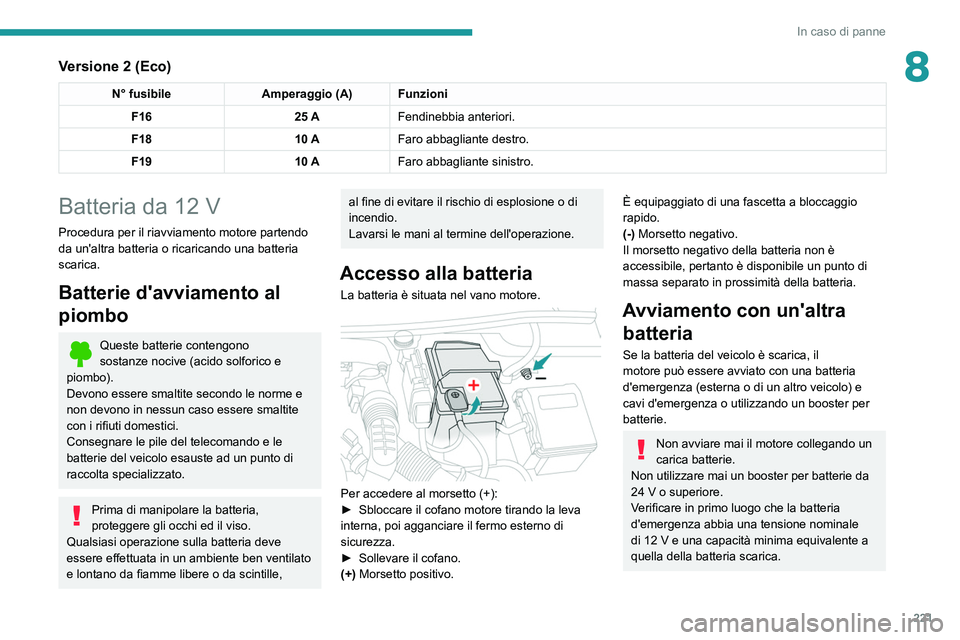

8Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F16 25 AFendinebbia anteriori.
F18 10 AFaro abbagliante destro.
F19 10 AFaro abbagliante sinistro.
Batteria da 12 V
Procedura per il riavviamento motore partendo
da un'altra batteria o ricaricando una batteria
scarica.
Batterie d'avviamento al
piombo
Queste batterie contengono
sostanze
nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Accesso alla batteria
La batteria è situata nel vano motore.

Per accedere al morsetto (+):
► Sbloccare il cofano motore tirando la leva
interna, poi agganciare il fermo esterno di
sicurezza.
►

Sollevare il cofano.
(+)

Morsetto positivo.
È equipaggiato di una fascetta a bloccaggio
rapido.
(-) Morsetto negativo.
Il morsetto negativo della batteria non è
accessibile, pertanto è disponibile un punto di
massa separato in prossimità della batteria.
Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
