2020 PEUGEOT 2008 dojezd

134
Řízení
Systém Full Park Assist nemusí být vždy
schopen automaticky reagovat
dostatečným způsobem, což je dáno
funkčním omezením systému.
Za manévr nese odpovědnost řidič, který
nesmí opustit místo řidiče a nesmí nikdy
zablokovat tlačítko pro ovládání systému.
Bezpečnostní pás řidiče musí být během
provádění manévru zapnutý.
Volba typu manévru
a hledání volného
parkovacího místa
V závislosti na tom, zda bylo vozidlo po zapnutí
zapalování v pohybu či nikoli, funkce na
dotykovém displeji navrhne vjezd na parkovací
místo nebo jeho opuštění.
► Vyberte druh a stranu manévru a aktivujte
funkci hledání místa na zaparkování.
Rozsvícení této kontrolky potvrzuje
aktivaci.
Typ manévru lze kdykoli změnit, a to i během
fáze hledání volného parkovacího místa.
► Jeďte ve vzdálenosti 0,50 až 1,50 m od řady
zaparkovaných vozidel a nepřekračujte rychlost
30 km/h, dokud systém nenajde volné parkovací
místo (na displeji se objeví OK a zazní zvukový
signál).
– máte namontovanou neschválenou kouli
tažného zařízení,
–

máte nasazené sněhové řetězy
,
–

při jízdě s rezervním kolem „dojezdového“
typu o menším průměru,
–


pokud na vozidle nejsou namontována
originální kola,
–


pokud byl některý z
nárazníků upraven
(přidána ochrana),
–

pokud byly snímače přestříkány mimo
servisní síť PEUGEOT

.
–

Senzory nebyly pro vozidlo schváleny
.
Poruchy
Když není funkce zaktivována, indikuje
poruchu systému dočasné blikání této
kontrolky a zvukový signál.
Dojde-li k
poruše během použití systému,
kontrolka zhasne.
Dojde-li k poruše během použití
parkovacího asistenta indikované
rozsvícením jedné z
těchto výstražných
kontrolek, způsobí to deaktivaci funkce.
V

případě poruchy nechte systém zkontrolovat
prodejcem PEUGEOT či kvalifikovaným
servisem.
V případě poruchy posilovače řízení se
zobrazí na přístrojové desce tato
výstražná kontrolka spolu s
výstražnou zprávou.
Musíte co nejdříve zastavit, jakmile to je
bezpečné. Obraťte se na prodejce PEUGEOT
nebo kvalifikovaný servis.
Full Park Assist
Viz všeobecná doporučení týkající se použití
asistenčních systémů pro jízdu a řízení .
Tento systém zajišťuje aktivní parkovací
asistenci u vozidel s
automatickou převodovkou
EAT8 nebo volicí pákou: detekuje volné
„paralelní“ či „kolmé“ parkovací místo a pak
ovládá vozidlo pro jeho zaparkování, aniž by
byl potřeba zásah řidiče. Zároveň umožňuje
automaticky vyjet z
místa „paralelního
parkování“.
Systém ovládá řízení, směr, akceleraci a
brzdění. Systém měří volná parkovací místa
a počítá vzdálenosti k
překážkám pomocí
12
ultrazvukových senzorů vestavěných do
předního a zadního nárazníku.
Aby řidiči pomohl monitorovat úspěšné
dokončení manévru, systém automaticky zobrazí
funkci Visiopark 1 a zaktivuje parkovací asistent.


Inicializace parkovacího asistenta při
přiblížení k parkovací zóně:
► Zpomalte vozidlo na maximální rychlost
30 km/h.


► Stiskněte tlačítko na volicí páce, nebo zvolte
Světla pro řízení / Vozidlo > Full Park Assist
na dotykové obrazovce.
Aktivací systému se deaktivuje Blind Spot Detection.
Sekvence
Po aktivaci systému musíte postupně provést
následující kroky:
–

V
yberte typ manévru na dotykové obrazovce.
–

V
yhledejte volné parkovací místo.
–

Připravte se na manévr
.
–

Proveďte manévr
.
–

Ukončete manévr
.
Až do spuštění manévru je možné systém kdykoli deaktivovat stisknutím
červené šipky v
levém horním rohu
obrazovky.

137
Řízení
6která vozidlu neumožní manévrovat po
požadované dráze.
–
Systém může indikovat nalezení místa, ale
manévr nebude zahájen, protože šířka pruhu je
nedostatečná.
–


Systém není konstruován k
provádění
parkovacích manévrů ve velkém sklonu a
v
prudkých zatáčkách.
–

Systém nedetekuje prostory
, které jsou
mnohem větší než vozidlo, nebo které jsou
ohraničeny překážkami, které jsou příliš nízko
(chodníky, kolíky) nebo jsou příliš tenké (stromky,
sloupky, drátěné ploty atd.).
–

Systém může být rušen nesprávným
nahuštěním pneumatik vozidla.
–


Náklon vozidla s
přetíženým zavazadlovým
prostorem dokáže zkreslit měření vzdálenosti.
Funkci nepoužívejte za těchto
venkovních podmínek:
–

Jedete podél nezpevněné krajnice
(příkopu), podél nábřeží nebo hrany srázu.
–


Povrch vozovky je kluzký (při náledí).
Funkci nepoužívejte při výskytu některé z
těchto poruch:
–

Pneumatika je podhuštěná.
–


Jeden z nárazníků je poškozený.
–


Některá z kamer je porouchaná.
–


V


případě poruchy brzdových světel.
Funkci nepoužívejte, pokud na vozidle
proběhla některá z těchto situací či
změn:
–

převážíte předmět, který přesahuje rozměry
vozidla (žebřík na střešním nosiči, držák
jízdních kol na zadních výklopných dveřích
apod.),
–


máte namontovanou neschválenou kouli
tažného zařízení,
–


máte nasazené sněhové řetězy
,
–

při jízdě s rezervním kolem „dojezdového“
typu o menším průměru,
–


pokud na vozidle nejsou namontována
originální kola,
–


pokud byl některý z
nárazníků upraven
(přidána ochrana),
–

pokud byly snímače přestříkány mimo
servisní síť PEUGEOT

.
–

Senzory nebyly pro vozidlo schváleny
.
Poruchy
Když není funkce aktivována, dočasné
blikání této výstražné kontrolky a zvukový
signál indikují poruchu systému Full Park Assist.
Dojde-li během použití systému k
poruše,
výstražná kontrolka zhasne.
Dojde-li během použití systému
Full Park Assist k poruše
parkovacího senzoru indikované svitem jedné
z

těchto výstražných kontrolek, je funkce
deaktivována. Obraťte se na prodejce PEUGEOT nebo
kvalifikovaný servis.
V případě poruchy posilovače řízení se
zobrazí na přístrojové desce tato
výstražná kontrolka spolu se zprávou.
Musíte co nejdříve zastavit, jakmile to je
bezpečné.
Obraťte se na prodejce PEUGEOT
nebo
kvalifikovaný servis.

151
Praktické informace

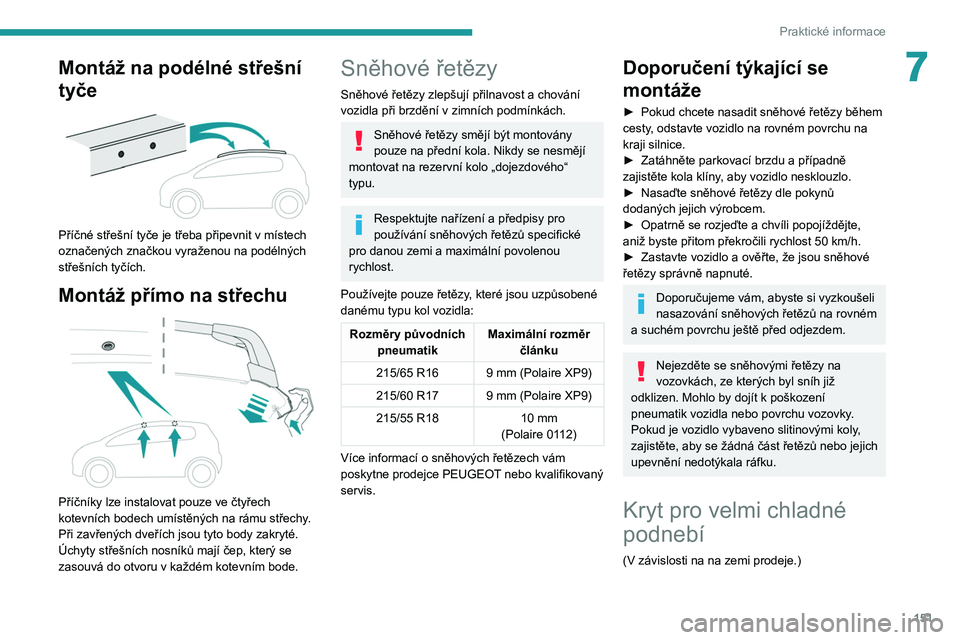

7Montáž na podélné střešní
tyče


Příčné střešní tyče je třeba připevnit v místech
označených značkou vyraženou na podélných
střešních tyčích.
Montáž přímo na střechu

Příčníky lze instalovat pouze ve čtyřech
kotevních bodech umístěných na rámu střechy.
Při zavřených dveřích jsou tyto body zakryté.
Úchyty střešních nosníků mají čep, který se
zasouvá do otvoru v každém kotevním bode.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nikdy se nesmějí
montovat na rezervní kolo „dojezdového“
typu.
Respektujte nařízení a předpisy pro
používání sněhových řetězů specifické
pro danou zemi a
maximální povolenou
rychlost.
Používejte pouze řetězy, které jsou uzpůsobené
danému typu kol vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
215/65 R16 9 mm (Polaire
XP9)
215/60 R17 9 mm (Polaire
XP9)
215/55 R18 10 mm
(Polaire
0112)
Více informací o sněhových řetězech vám
poskytne prodejce PEUGEOT nebo kvalifikovaný
servis.
Doporučení týkající se
montáže
► Pokud chcete nasadit sněhové řetězy během
cesty , odstavte vozidlo na rovném povrchu na
kraji silnice.
►

Zatáhněte parkovací brzdu a případně
zajistěte kola klíny

, aby vozidlo nesklouzlo.
►

Nasaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
►


Opatrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost 50

km/h.
►

Zastavte vozidlo a ověřte, že jsou sněhové
řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů na rovném
a suchém povrchu ještě před odjezdem.
Nejezděte se sněhovými řetězy na
vozovkách, ze kterých byl sníh již
odklizen. Mohlo by dojít k poškození
pneumatik vozidla nebo povrchu vozovky.
Pokud je vozidlo vybaveno slitinovými koly,
zajistěte, aby se žádná část řetězů nebo jejich
upevnění nedotýkala ráfku.
Kryt pro velmi chladné
podnebí
(V závislosti na na zemi prodeje.)

156
Praktické informace
během 30 minut od doplnění oleje správný
údaj.
Brzdová kapalina
Hladina této kapaliny musí být v blízkosti
rysky MAX. Pokud není, zkontrolujte
opotřebení brzdových destiček.
Interval výměny brzdové kapaliny je uveden v
plánu servisních prohlídek výrobce.
Předtím, než uzávěr sejmete kvůli
doplnění, jej očistěte. Používejte pouze
brzdovou kapalinu DOT4 v utěsněné nádobě.
Chladicí kapalina motoru
Doplňování této kapaliny mezi dvěma
pravidelnými servisními prohlídkami je
běžné.
Kontrola a
doplňování se musí provádět při
studeném motoru.
Při nízké hladině hrozí vážné poškození motoru
vozidla.
Hladina této kapaliny se musí nacházet
v

blízkosti rysky MAX, nikdy však nesmí být nad.
Pokud se hladina nachází v
blízkosti rysky MIN
nebo dokonce pod ní, je nutné kapalinu doplnit.
Je-li motor zahřátý, je teplota této kapaliny
regulována ventilátorem.
Protože je chladicí okruh pod tlakem, vyčkejte
s prováděním jakýchkoli prací nejméně jednu
hodinu po vypnutí motoru.
Pokud potřebujete hladinu doplnit v nouzi,
omotejte kolem uzávěru hadr a povolením
uzávěru o dvě otáčky nechejte poklesnout tlak.
Po snížení tlaku sejměte uzávěr a doplňte
kapalinu.
Kapalina do ostřikovačů
Kapalinu průběžně doplňujte.
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat připravenou směs.
V
zimě (teploty pod nulou) musí být použita
vhodná nemrznoucí směs, která ochrání
součásti systému (čerpadlo, nádrž, vedení atd.)
před zamrznutím.
Za žádných okolností nedolévejte čistou
vodu (riziko zamrznutí, zanášení
vápencovými usazeninami atd.).
AdBlue (BlueHDi)
Při dosažení hladiny rezervy se spustí výstraha.
Více informací o indikátorech a zejména
ukazatelích dojezdové vzdálenosti AdBlue viz
příslušná kapitola.
Abyste zabránili zablokování vozidla v
souladu
s
předpisy, musíte doplnit nádrž AdBlue.
Více informací o kapalině AdBlue
® (BlueHDi)
a zejména o dodávce kapaliny AdBlue viz
příslušná kapitola.
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
součásti v souladu s plánem servisních prohlídek
výrobce a podle vašeho motoru.
Jinak je nechte zkontrolovat prodejcem
PEUGEOT nebo kvalifikovaným servisem.
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
rovnocenné kvality a specifikace.
Pro optimalizaci činnosti důležitých součástí,
jako jsou součásti v
brzdovém systému,
společnost PEUGEOT vybírá a nabízí velmi
specifické výrobky.
Akumulátor 12 V
Baterie nevyžaduje žádnou údržbu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek (u
verzí bez
rychlosvorek) a
čistotu připojovacích míst.
Více informací a opatření, která je třeba
podniknout před zahájením úkonů na
12V akumulátoru
, naleznete v příslušné
kapitole.
Verze vozidel vybavené systémem Stop
& Start pracují s 12V olověným
akumulátorem se specifickou technologií
a charakteristikami.
Vyměněn smí být pouze v servisu sítě
PEUGEOT nebo v jiném kvalifikovaném
servisu.
Filtr v kabině
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být
příčinou nepříjemných pachů.
Filtr vzduchový
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Olejový filtr
Olejový filtr vyměňujte při každé výměně
motorového oleje.
Filtr pevných částic
(vznětový motor)
Když se filtr pevných částic začíná
saturovat, tato výstražná kontrolka

158
Praktické informace
mírně za jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
Opotřebení brzdových
kotoučů / bubnů
Informace o kontrole opotřebení
brzdových kotoučů či bubnů poskytnou
pracovníci sítě PEUGEOT
nebo kvalifikovaného
servisu.
Kola a pneumatiky
Tlak vzduchu všech pneumatik včetně rezervního kola musí být měřen u
„studených“ pneumatik.
Tlaky uvedené na tlakovém štítku pneumatiky
platí pro „studené“ pneumatiky. Pokud jste jeli
déle než 10
minut nebo ujeli více než 10 km
rychlostí vyšší než 50
km/h, přičtěte k tlakům
uvedeným na štítku hodnotu 0,3
baru (30 kPa).
Při podhuštění se zvyšuje spotřeba
energie. Nesprávný tlak vzduchu
v

pneumatikách způsobuje předčasné
opotřebení pneumatik a
má negativní vliv na
ovladatelnost vozidla na vozovce – hrozí
nebezpečí nehody!
Jízda s
opotřebovanými nebo poškozenými
pneumatikami zhoršuje brzdění a jízdní stabilitu
vozidla na silnici. Stav pneumatik (běhounů a
bočnic) a ráfků kol včetně přítomnosti ventilků
doporučujeme pravidelně kontrolovat. Když již na běhounu nejsou vidět ukazatele
opotřebení, je hloubka vzorku menší než 1,6
mm. Tyto pneumatiky musejí být vyměněny za
nové.
Použití jiných rozměrů kol a pneumatik než těch,
které jsou předepsány, může zhoršit životnost
pneumatik, otáčení kol, světlou výšku, odečty na
tachometru a jízdní stabilitu na silnici.
Osazení přední a zadní nápravy pneumatikami
jiných rozměrů může špatně načasovat ESC.
Tlumiče
Pro řidiče není snadné zjistit, kdy jsou
tlumiče opotřebené. Tlumiče však mají
velký vliv na stabilitu vozidla na silnici a jeho
brzdné vlastnosti.
Pro zajištění bezpečnosti a jízdního pohodlí je
důležité nechat tlumiče pravidelně kontrolovat
prodejcem PEUGEOT nebo kvalifikovaným
servisem.
Sady časování a
příslušenství
Sady časování a příslušenství slouží od
okamžiku nastartování motoru až do jeho
vypnutí. Je normální, že se časem opotřebují.
Vadná sada časování a příslušenství může
poškodit motor, který pak nefunguje. Dodržujte
doporučenou četnost výměny udávanou jako
ujetá vzdálenost nebo časový interval – podle
toho, co nastane dříve.
AdBlue® (BlueHDi)

V zájmu ochrany životního prostředí a splnění
požadavků normy Euro 6, aniž by došlo k újmě
na výkonu nebo ke zvýšení spotřeby paliva
vznětových motorů, se výrobce PEUGEOT
rozhodl vybavit svá vozidla zařízením, které
kombinuje systém SCR (selektivní katalytická
redukce) s
filtrem pevných částic (DPF) pro
úpravu výfukových plynů.
Systém SCR
Pomocí kapaliny s názvem AdBlue® obsahující
močovinu přeměňuje katalyzátor až 85 %
oxidů dusíku (NOx) na dusík a vodu, které jsou
neškodné pro lidské zdraví i životní prostředí.
Kapalina AdBlue® se tankuje do speciální
nádrže s

kapacitou přibližně 15 litrů.
Tato kapacita umožňuje dojezdovou vzdálenost
přibližně 9

000

km, která se může značně lišit
v

závislosti na stylu jízdy.
Při dosažení hladiny rezervního množství vydá
systém výstrahu: pak lze ujet ještě dalších
přibližně 2 400 km až do prázdné nádrže, kdy se
vozidlo zablokuje.
Více informací o výstražných či
indikačních kontrolkách a souvisejících
výstrahách nebo indikátorech viz příslušné
kapitoly.
Jakmile je nádrž na kapalinu AdBlue®
prázdná, systém sledující dodržování
emisních předpisů zabrání spuštění motoru.
Dojde-li k závadě systému SCR, přestane
obsah škodlivin ve výfukových plynech
splňovat požadavky normy Euro 6: vozidlo
bude znečišťovat životní prostředí.
V případě potvrzené poruchy systému SCR
je potřeba navštívit prodejce PEUGEOT
nebo kvalifikovaný servis. Po ujetí 1 100 km
dojde k automatické aktivaci zařízení, které
zablokuje startování motoru.
V obou případech je na ukazateli dojezdové
vzdálenosti hodnota, kterou lze ujet před
zablokováním vozidla.
Zamrznutí kapaliny AdBlue®
Kapalina AdBlue® zamrzá při teplotách
nižších než přibl. -11 °C.
Systém SCR obsahuje ohřívač nádrže
s kapalinou AdBlue
®; to umožňuje pokračovat
v jízdě i za velmi mrazivého počasí.

159
Praktické informace
7přibližně 2 400 km až do prázdné nádrže, kdy se
vozidlo zablokuje.
Více informací o výstražných či
indikačních kontrolkách a souvisejících
výstrahách nebo indikátorech viz příslušné
kapitoly.
Jakmile je nádrž na kapalinu AdBlue®
prázdná, systém sledující dodržování
emisních předpisů zabrání spuštění motoru.
Dojde-li k

závadě systému SCR, přestane
obsah škodlivin ve výfukových plynech
splňovat požadavky normy Euro 6: vozidlo
bude znečišťovat životní prostředí.
V

případě potvrzené poruchy systému SCR
je potřeba navštívit prodejce PEUGEOT
nebo kvalifikovaný servis. Po ujetí 1

100

km
dojde k

automatické aktivaci zařízení, které
zablokuje startování motoru.
V

obou případech je na ukazateli dojezdové
vzdálenosti hodnota, kterou lze ujet před
zablokováním vozidla.
Zamrznutí kapaliny AdBlue®
Kapalina AdBlue® zamrzá při teplotách
nižších než přibl. -11

°C.
Systém SCR obsahuje ohřívač nádrže
s

kapalinou AdBlue
®; to umožňuje pokračovat
v

jízdě i za velmi mrazivého počasí.
Doplnění AdBlue®
Doporučujeme doplnit hladinu kapaliny AdBlue®,
jakmile byla vydána první výstraha informující
o

tom, že bylo dosaženo hladiny rezervy
kapaliny.
Aby bylo zajištěno, že systém SCR funguje správně:
–

Používejte pouze kapalinu
AdBlue
®, která
splňuje požadavky normy ISO

22241.
–

Kapalinu

AdBlue
® nikdy nepřelévejte do jiné
nádoby: došlo by ke ztrátě její čistoty.
–

Kapalinu

AdBlue
® nikdy neřeďte vodou.
Kapalinu AdBlue
® můžete získat od prodejce sítě
PEUGEOT nebo od kvalifikovaného servisu.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo
−11

°C a

její kvalita se zhoršuje při teplotě vyšší
než +25

°C. Láhve je doporučeno skladovat na
chladném místě a
ve stínu, mimo přímé sluneční
záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden

rok.
Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí při pokojové teplotě.
Láhve nebo kanystry s kapalinou
AdBlue® nikdy neskladujte ve vozidle.
Doporučení pro používání
AdBlue® je roztok na bázi močoviny. Jde
o

nehořlavou kapalinu bez barvy a bez zápachu.
(Když se skladuje na chladném místě.)
V

případě kontaktu s pokožkou omyjte zasažené
místo tekoucí vodou a
mýdlem. V případě
zasažení očí začněte oči okamžitě vyplachovat
velkým množstvím vody nebo očním roztokem,
a

to po dobu nejméně 15 minut. Pokud cítíte
trvalé pálení nebo podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a

poté vypijte velké množství vody.
Za určitých podmínek (například při vysokých
teplotách) nelze vyloučit riziko úniku čpavku:
nevdechujte jeho výpary. Výpary čpavku mohou
dráždit sliznice (oči, nos a
hrdlo).
Kapalinu AdBlue® uchovávejte
v

originálním obalu mimo dosah dětí.
Postup
Před zahájením postupu doplňování se ujistěte,
že vozidlo stojí na plochém a vodorovném
podkladu.
V zimním období ověřte, že je teplota vozidla
vyšší než -11
°C, jinak nebude možno kapalinu
AdBlue
®, která při této teplotě zamrzá, přelít
do nádržky. Aby bylo možno provést doplnění,
zaparkujte vozidlo po dobu několika hodin na
teplejším místě.
Kapalinu AdBlue® nikdy nevlévejte do
palivové nádrže na motorovou naftu.

167
V případě nepojízdnosti
8Kontrola tlaku v
pneumatikách a
příležitostné dohuštění
Kompresor lze bez vstřikování vyplňujícího
přípravku použít pro kontrolu tlaku v
pneumatikách a v případě potřeby k jejich
dohuštění.
►

Sejměte čepičku ventilku pneumatiky a
uložte
ji na čisté místo.
►

Rozviňte hadici uloženou pod kompresorem.
►


Našroubujte hadici na ventilek a pevně
utáhněte.
►


Zkontrolujte, zda je spínač kompresoru
přepnutý do polohy O

.
►

Úplně rozviňte elektrický kabel uložený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do 12V zásuvky vozidla.
►


Zapněte zapalování.
Na tomto štítku je uveden tlak vzduchu
v pneumatikách.


► Zapněte kompresor přepnutím spínače
do polohy I
a počkejte, až tlak v pneumatice
dosáhne tlaku vyznačeného na štítku huštění
pneumatik vozidla. Pokud tlak v pneumatice
potřebujete snížit, stiskněte černé tlačítko
umístěné na hadici kompresoru poblíž přípojky
k ventilku.
Pokud se vám do 7 minut nepodaří
dosáhnout tlaku 2 barů, je pneumatika
zřejmě poškozená. Požádejte o pomoc
dealera PEUGEOT nebo kvalifikovaný servis.
►

Po dosažení požadovaného tlaku přepněte
spínač do polohy O

.
►

Demontujte sadu a
uložte ji.
►

V

raťte čepičku na ventilek.
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Rezervní kolo
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Přístup k rezervnímu kolu

Rezervní kolo je uloženo pod kobercem
zavazadlového prostoru.
Před přístupem k rezervnímu kolu nejprve
nahlédněte do kapitoly Sada nářadí.
V závislosti na verzi může být rezervní
kolo plnohodnotné plechové nebo
„dojezdové“.
Demontáž rezervního kola

► Vyšroubujte centrální matici.
► Odstraňte upevňovací součásti (matici a
šroub).

169
V případě nepojízdnosti
8

► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B;
styčná plocha pro zvedák A nebo B na vozidle
musí být správně zasunuta ve středové části
hlavy zvedáku.
►

Zvedněte vozidlo tak, aby byl mezi kolem
a

zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Dbejte, abyste zvedák umístili přesně v
některém ze zvedacích bodů

A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy
vozidla. V
opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!


► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola

Nasazení ocelového nebo
dojezdového rezervního kola
Jestliže je vozidlo vybaveno disky kol z
lehkých slitin, podložky se o
disk ocelového
nebo dojezdového kola neopřou. Připevnění
kola je zajištěno opřením kuželové části
jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou až na doraz.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol 5

s nasazenou
bezpečnostní hlavicí 2.
►

Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5

.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.
