2020 OPEL INSIGNIA BREAK Uporabniški priročnik

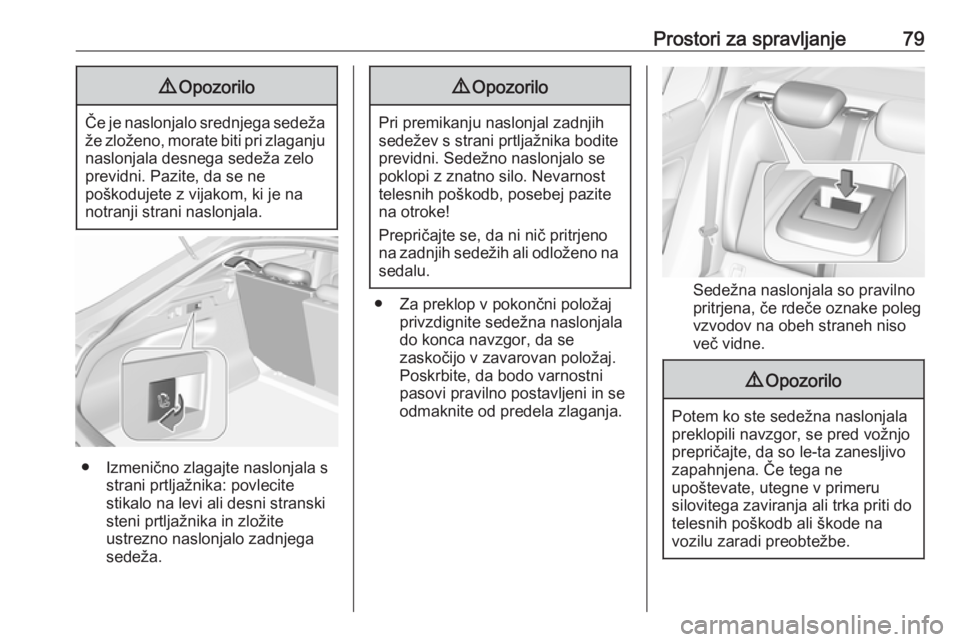

Prostori za spravljanje799Opozorilo
Če je naslonjalo srednjega sedeža
že zloženo, morate biti pri zlaganju naslonjala desnega sedeža zelo
previdni. Pazite, da se ne
poškodujete z vijakom, ki je na
notranji strani naslonjala.
● Izmenično zlagajte naslonjala s strani prtljažnika: povlecite
stikalo na levi ali desni stranski
steni prtljažnika in zložite
ustrezno naslonjalo zadnjega
sedeža.
9 Opozorilo
Pri premikanju naslonjal zadnjih
sedežev s strani prtljažnika bodite previdni. Sedežno naslonjalo se
poklopi z znatno silo. Nevarnost telesnih poškodb, posebej pazite
na otroke!
Prepričajte se, da ni nič pritrjeno
na zadnjih sedežih ali odloženo na
sedalu.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.
Poskrbite, da bodo varnostni
pasovi pravilno postavljeni in se
odmaknite od predela zlaganja.Sedežna naslonjala so pravilno
pritrjena, če rdeče oznake poleg
vzvodov na obeh straneh niso
več vidne.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.

80Prostori za spravljanje
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Zadnji prostori za
spravljanje
Prostor za spravljanje
V prtljažniku je nameščen prostor za
spravljanje. Odstranite pokrov, da
dostopite do prostora za spravljanje.
Pokrov talnega prostora za
spravljanje 3 82.
Prekrivalo tovornega prostora
Na prekrivalo ne odlagajte
predmetov.
Grand Sport
Odstranitev prekrivala
Iztaknite nosilni vrvici z vrat
prtljažnika.

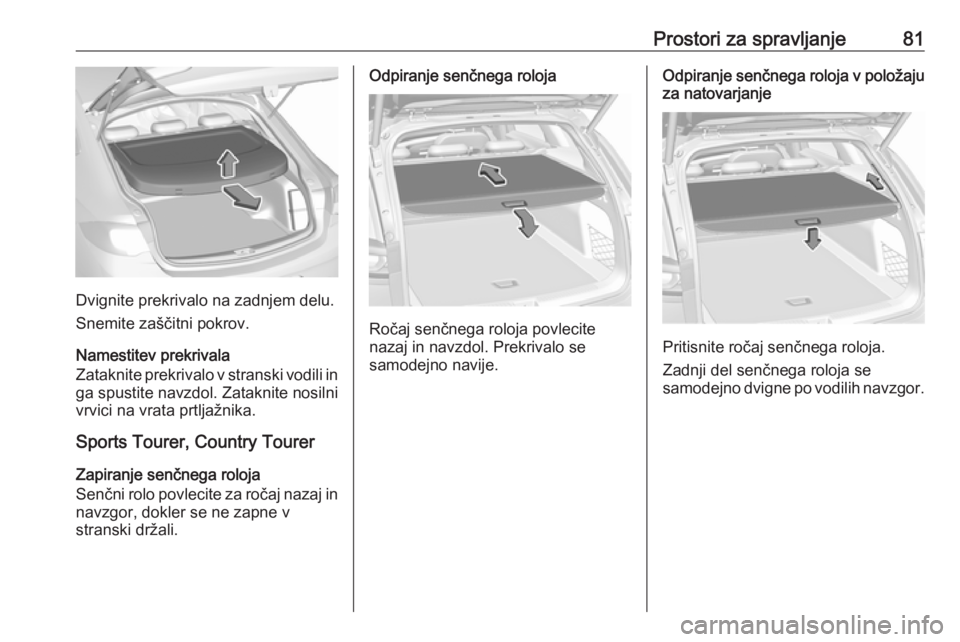

Prostori za spravljanje81
Dvignite prekrivalo na zadnjem delu.
Snemite zaščitni pokrov.
Namestitev prekrivala
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports Tourer, Country Tourer
Zapiranje senčnega roloja
Senčni rolo povlecite za ročaj nazaj in navzgor, dokler se ne zapne v
stranski držali.
Odpiranje senčnega roloja
Ročaj senčnega roloja povlecite
nazaj in navzdol. Prekrivalo se
samodejno navije.
Odpiranje senčnega roloja v položaju
za natovarjanje
Pritisnite ročaj senčnega roloja.
Zadnji del senčnega roloja se
samodejno dvigne po vodilih navzgor.

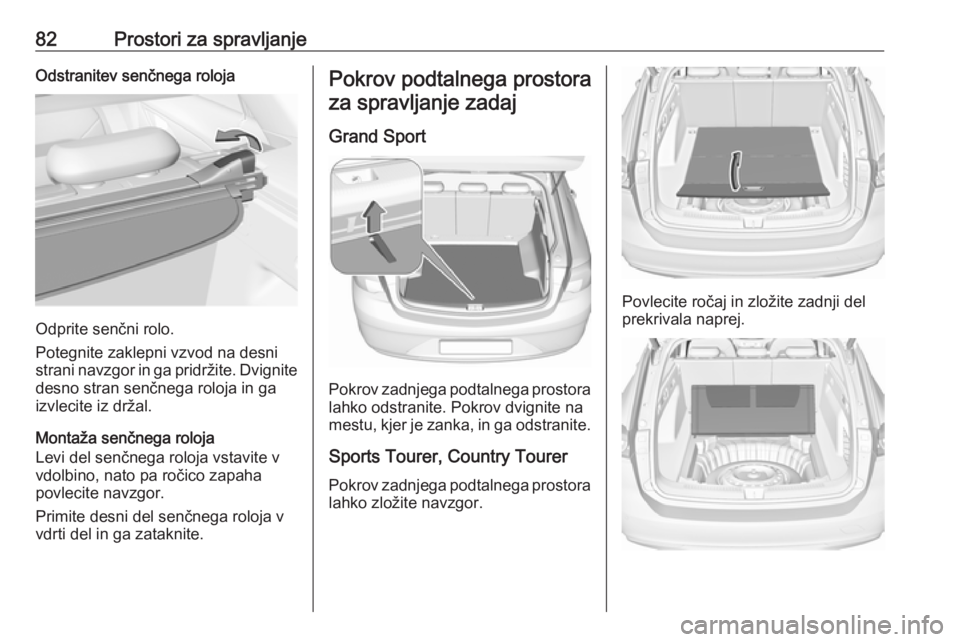

82Prostori za spravljanjeOdstranitev senčnega roloja
Odprite senčni rolo.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran senčnega roloja in ga
izvlecite iz držal.
Montaža senčnega roloja
Levi del senčnega roloja vstavite v vdolbino, nato pa ročico zapaha
povlecite navzgor.
Primite desni del senčnega roloja v
vdrti del in ga zataknite.
Pokrov podtalnega prostora
za spravljanje zadaj
Grand Sport
Pokrov zadnjega podtalnega prostora lahko odstranite. Pokrov dvignite na
mestu, kjer je zanka, in ga odstranite.
Sports Tourer, Country Tourer Pokrov zadnjega podtalnega prostora
lahko zložite navzgor.
Povlecite ročaj in zložite zadnji del
prekrivala naprej.

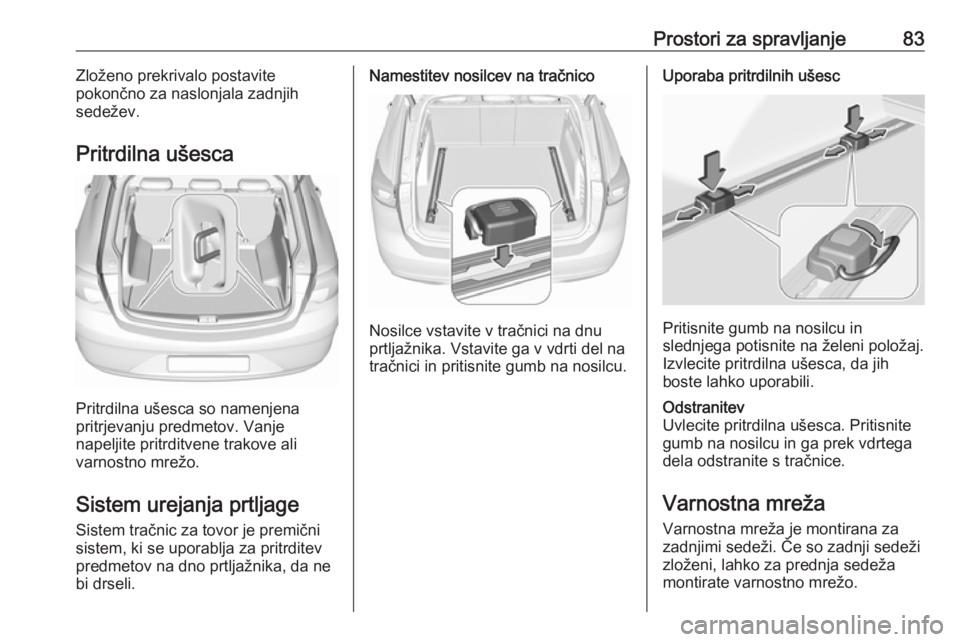

Prostori za spravljanje83Zloženo prekrivalo postavite
pokončno za naslonjala zadnjih
sedežev.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena
pritrjevanju predmetov. Vanje
napeljite pritrditvene trakove ali
varnostno mrežo.
Sistem urejanja prtljage Sistem tračnic za tovor je premični
sistem, ki se uporablja za pritrditev
predmetov na dno prtljažnika, da ne
bi drseli.
Namestitev nosilcev na tračnico
Nosilce vstavite v tračnici na dnu
prtljažnika. Vstavite ga v vdrti del na
tračnici in pritisnite gumb na nosilcu.
Uporaba pritrdilnih ušesc
Pritisnite gumb na nosilcu in
slednjega potisnite na želeni položaj.
Izvlecite pritrdilna ušesca, da jih
boste lahko uporabili.
Odstranitev
Uvlecite pritrdilna ušesca. Pritisnite
gumb na nosilcu in ga prek vdrtega
dela odstranite s tračnice.
Varnostna mreža
Varnostna mreža je montirana za
zadnjimi sedeži. Če so zadnji sedeži
zloženi, lahko za prednja sedeža
montirate varnostno mrežo.

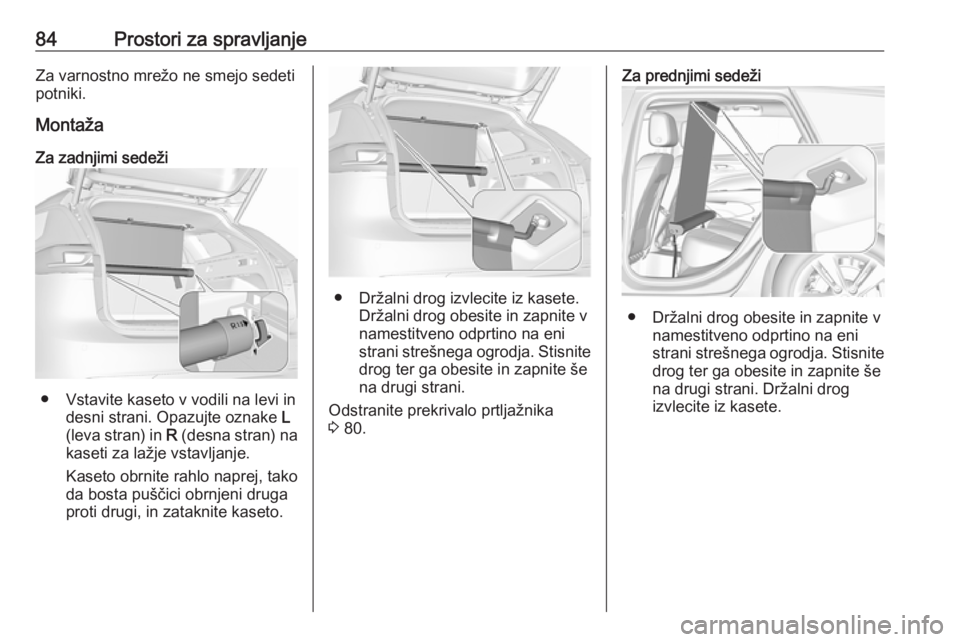

84Prostori za spravljanjeZa varnostno mrežo ne smejo sedeti
potniki.
Montaža
Za zadnjimi sedeži
● Vstavite kaseto v vodili na levi in desni strani. Opazujte oznake L
(leva stran) in R (desna stran) na
kaseti za lažje vstavljanje.
Kaseto obrnite rahlo naprej, tako
da bosta puščici obrnjeni druga
proti drugi, in zataknite kaseto.
● Držalni drog izvlecite iz kasete. Držalni drog obesite in zapnite v
namestitveno odprtino na eni
strani strešnega ogrodja. Stisnite
drog ter ga obesite in zapnite še na drugi strani.
Odstranite prekrivalo prtljažnika
3 80.
Za prednjimi sedeži
● Držalni drog obesite in zapnite v
namestitveno odprtino na eni
strani strešnega ogrodja. Stisnite
drog ter ga obesite in zapnite še na drugi strani. Držalni drog
izvlecite iz kasete.

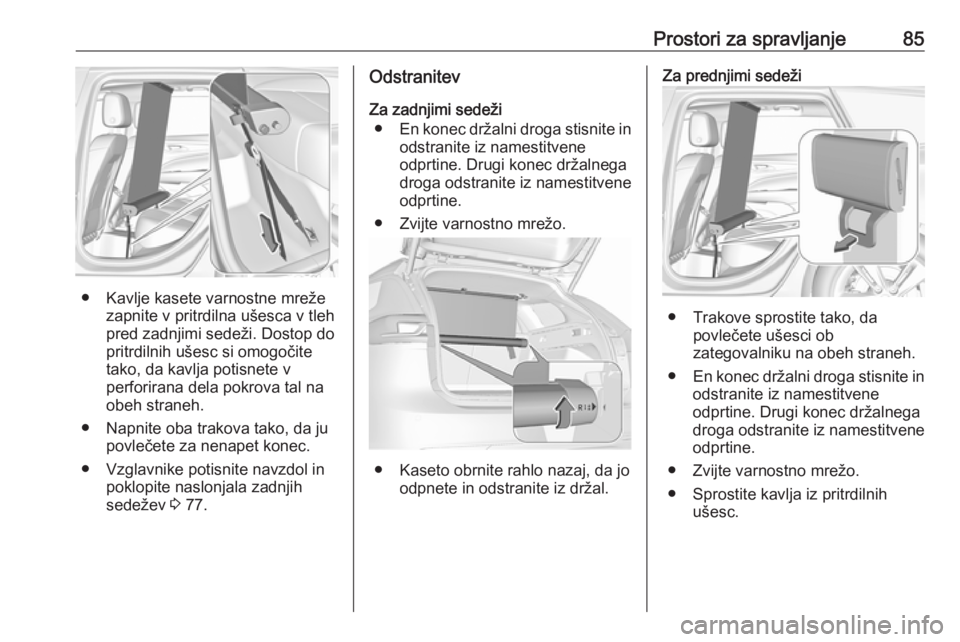

Prostori za spravljanje85
● Kavlje kasete varnostne mrežezapnite v pritrdilna ušesca v tleh
pred zadnjimi sedeži. Dostop do
pritrdilnih ušesc si omogočite
tako, da kavlja potisnete v
perforirana dela pokrova tal na
obeh straneh.
● Napnite oba trakova tako, da ju povlečete za nenapet konec.
● Vzglavnike potisnite navzdol in poklopite naslonjala zadnjih
sedežev 3 77.
Odstranitev
Za zadnjimi sedeži ● En konec držalni droga stisnite in
odstranite iz namestitvene
odprtine. Drugi konec držalnega droga odstranite iz namestitvene
odprtine.
● Zvijte varnostno mrežo.
● Kaseto obrnite rahlo nazaj, da jo odpnete in odstranite iz držal.
Za prednjimi sedeži
● Trakove sprostite tako, dapovlečete ušesci ob
zategovalniku na obeh straneh.
● En konec držalni droga stisnite in
odstranite iz namestitvene
odprtine. Drugi konec držalnega
droga odstranite iz namestitvene
odprtine.
● Zvijte varnostno mrežo.
● Sprostite kavlja iz pritrdilnih ušesc.

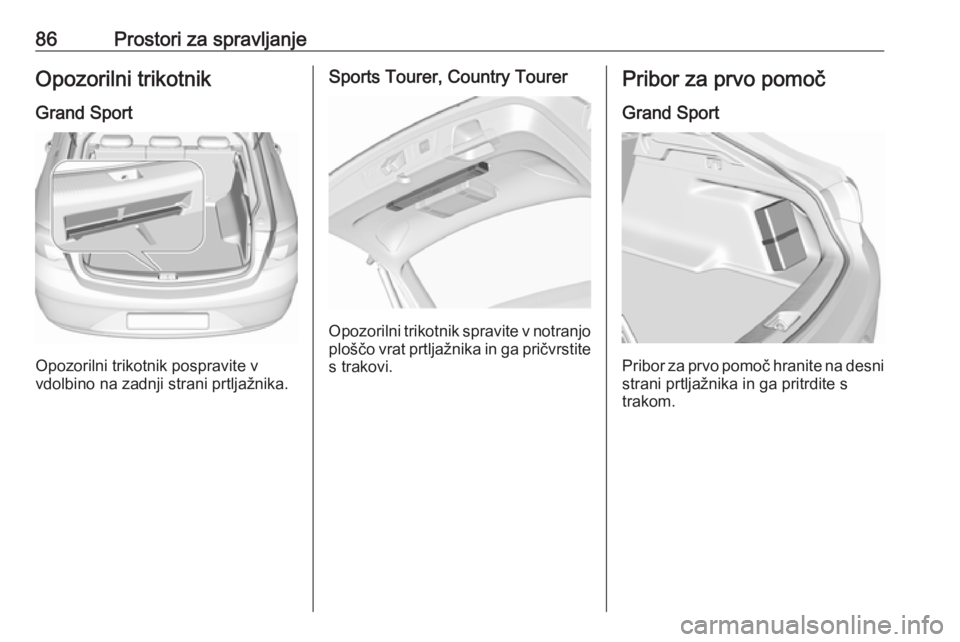

86Prostori za spravljanjeOpozorilni trikotnik
Grand Sport
Opozorilni trikotnik pospravite v
vdolbino na zadnji strani prtljažnika.
Sports Tourer, Country Tourer
Opozorilni trikotnik spravite v notranjo ploščo vrat prtljažnika in ga pričvrstite s trakovi.
Pribor za prvo pomoč
Grand Sport
Pribor za prvo pomoč hranite na desni
strani prtljažnika in ga pritrdite s
trakom.
