Rijden en bediening201Als er een voorligger wordt gedetec‐
teerd, wordt de afstand in seconden
weergegeven op een pagina in het Driver Information Centre.
Kies bij een Baselevel-display het
Info -menu ? en selecteer de
pagina met aanduidingen voor de
afstand tot voorliggers 3 114.
Selecteer op het Mid- en Uplevel-
display het menu Info met de stuur‐
wieltoetsen en druk op å om de Indi‐
catie afstand tot voorligger 3 114 te
selecteren.
De minimale aangegeven afstand is
0,5 seconde.
Als er geen voorligger is of als de
voorligger buiten bereik is, worden er twee streepjes getoond: -.- sec.
Als de adaptieve cruisecontrol actief
is, geeft deze pagina de instelling van
de gevoeligheid van de waarschu‐
wingsfunctie weer in plaats van de
ingestelde afstand tot de voorligger.
3 188.
Systeembeperkingen
In de volgende situaties zijn de pres‐
taties van de sensor indicatie afstand tot voorligger beperkt:
● Er op bochtige of heuvelachtige wegen wordt gereden.
● Er 's nachts wordt gereden.
● Het zicht beperkt is door weers‐ omstandigheden, zoals bij mist,
regen of sneeuw.
● De sensor wordt geblokkeerd door sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
werkt slechter door vreemde
voorwerpen, bijv. stickers.
Actieve noodrem De actieve noodrem is deel van het
frontaanrijdingssysteem 3 127. Deze
kan helpen om de schade en letsel
door aanrijdingen met voertuigen,
voetgangers of obstakels direct vóór
de auto te beperken, indien een
aanrijding door remmen of sturen niet
langer kan worden vermeden. Voor‐
dat de actieve noodrem gaat werken, wordt de bestuurder gewaarschuwd

Rijden en bediening205Houd onderweg altijd uw aandacht bij
het verkeer en wees altijd paraat om
handelend op te treden door bij drei‐
gende botsingen op de rem te trap‐
pen en / of de auto weg te sturen.
Storing
Als het systeem moet worden nage‐ keken, verschijnt er een bericht op het
Driver Information Center.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
in het Driver Information Centre.
Boordinformatie 3 126.
Voetgangersbescherming vóór
Voetgangersbescherming vóór voor‐ komt of vermindert mogelijk letsel aan voetgangers in de buurt als gevolg
van frontale botsingen bij het rijden in
een vooruitversnelling.
Het systeem gebruikt de frontcamera
in de voorruit om een voetganger
direct vóór, op uw pad, te detecteren.De voetgangersbescherming vóór
kan in een vooruitversnelling bij snel‐
heden tussen 8 km/h en 80 km/h voet‐ gangers detecteren en ervoor waar‐
schuwen. Ook kan de voetgangers‐
bescherming vóór een krachtiger
remwerking bewerkstelligen of de auto automatisch doen afremmen.
Tijdens ritten bij daglicht detecteert
het systeem voetgangers tot op een
afstand van ca. 40 m. In het donker
kunnen de systeemprestaties beperkt zijn.
U kunt voetgangersbescherming vóór
in Persoonlijke instellingen instellen
op Uit, Waarschuwen of Waarschu‐
wen en remmen 3 127.9 Gevaar
Het remsysteem voor voetgan‐
gers vóór geeft geen waarschu‐
wing en remt de auto niet automa‐ tisch af, tenzij het een voetganger
detecteert.
Het systeem beschermt mogelijk
niet voetgangers, waaronder
kinderen, wanneer de voetganger
zich niet direct vóór de auto
bevindt, niet geheel zichtbaar is,
niet rechtop staat of onderdeel van
een groep is.
Voetgangersbescherming vóór
omvat onder meer:
● voetganger vóór de auto detec‐ teren
● waarschuwing voetganger vóór
● automatisch remmen
Voetganger vóór de auto
detecteren
Een voetganger vóór de auto tot een
afstand van ca. 40 m wordt aange‐
duid met controlelampje 7 op de
instrumentengroep. Bij auto's met head-updisplay wordt 7 op de voorruit
geprojecteerd.

Rijden en bediening2079Waarschuwing
Bij gebruik van het remsysteem
voor voetgangers vóór terwijl u
met een aanhanger rijdt, kunt u de macht over het stuur verliezen en
een botsing veroorzaken. Stel het
systeem bij ritten met een aanhan‐
ger in de Persoonlijke instellingen
op Waarschuwen of Uit.
Persoonlijke instellingen 3 127.
Systeembeperkingen
In de volgende gevallen detecteert de voetgangersbescherming vóór
mogelijk geen voetganger vóór de
auto of werkt de sensor mogelijk maar
beperkt:
● De rijsnelheid ligt buiten het bereik van 8 km/h tot 80 km/h ineen vooruitversnelling.
● De afstand tot een voetganger vóór de auto bedraagt meer dan
40 m.
● Er op bochtige of heuvelachtige wegen wordt gereden.
● Er 's nachts wordt gereden.
● Het zicht beperkt is door weers‐ omstandigheden, zoals bij mist,
regen of sneeuw.
● De sensor in de voorruit wordt gehinderd door sneeuw, ijs, slijk,
modder, vuil, schade aan de
voorruit of slechter werkt door
vreemde voorwerpen, bijv. stic‐
kers.
Parkeerhulp Algemene informatie
Wijzig bij het gebruik van de trekhaak
de configuratie-instellingen in het
menu Persoonlijke instellingen op het
Info-Display.
Persoonlijke instellingen 3 127.
Bij een aanhangwagen of fietsendra‐
ger op de trekhaak is de parkeerhulp
gedeactiveerd.Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de
bestuurder met geluidssignalen en een aanduiding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.

208Rijden en bediening
Het systeem heeft vier ultrasone
parkeersensoren elk in de achter- en
voorbumper.
Inschakelen
Het systeem wordt automatisch inge‐
schakeld bij een snelheid tot 11 km/u.Een brandend ledje in de parkeer‐
hulptoets r geeft aan dat het
systeem klaar voor gebruik is.
Als r binnen een contactcyclus
wordt uitgeschakeld, wordt de
parkeerhulp gedeactiveerd. Als de
snelheid eerder meer dan 25 km/u
was, wordt de parkeerhulp opnieuw
geactiveerd wanneer de snelheid tot
onder 11 km/u daalt.
Bij deactivering van het systeem
dooft het led-lampje in de knop en
verschijnt er een bericht op het Driver Information Center.
Melding
Het systeem waarschuwt de bestuur‐
der met waarschuwingstonen voor
mogelijk gevaarlijke obstakels voor
de auto die dichterbij zijn dan 80 cm
en tegen mogelijk gevaarlijke obsta‐
kels achter de auto die dichterbij zijn
dan 50 cm terwijl er een vooruitver‐ snelling is ingeschakeld, of tot
1,5 meter als de achteruitversnelling
is geselecteerd.
Afhankelijk van de kant waar de auto
dichter bij een obstakel is, hoort u aan
de desbetreffende zijde akoestische
waarschuwingssignalen in de auto.
De geluidssignalen volgen elkaar sneller op naarmate de auto dat
obstakel nadert. Is de afstand kleiner
dan ongeveer 30 cm, dan klinkt het
geluid continu.
Ook wordt de afstand tot obstakels
achter en voor de auto weergegeven
door veranderende afstandslijnen op
het Driver Information Center 3 114
of, afhankelijk van de versie, op het
Info-Display 3 120.

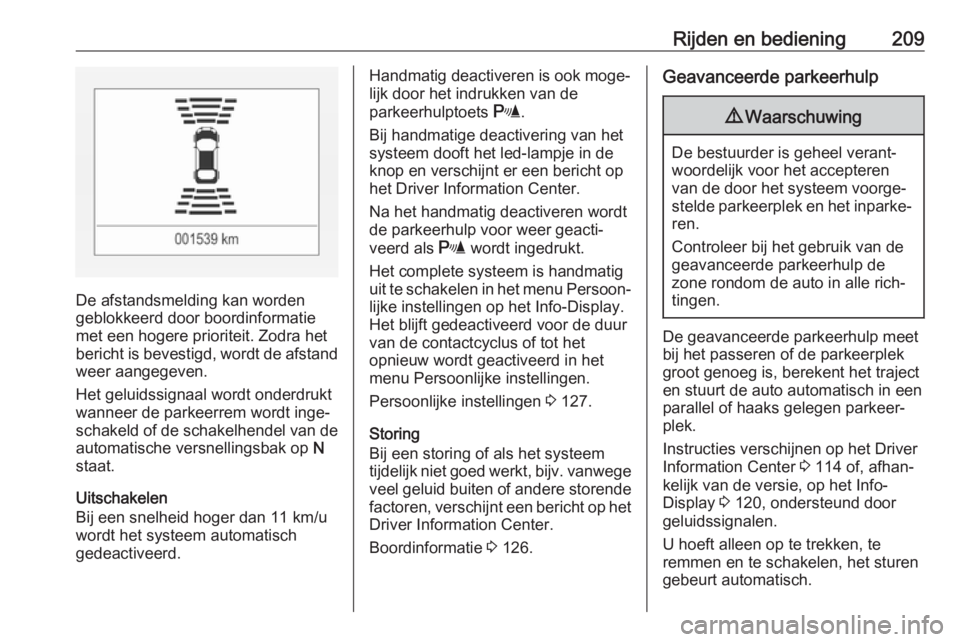

Rijden en bediening209
De afstandsmelding kan worden
geblokkeerd door boordinformatie
met een hogere prioriteit. Zodra het
bericht is bevestigd, wordt de afstand
weer aangegeven.
Het geluidssignaal wordt onderdrukt
wanneer de parkeerrem wordt inge‐
schakeld of de schakelhendel van de automatische versnellingsbak op N
staat.
Uitschakelen
Bij een snelheid hoger dan 11 km/u
wordt het systeem automatisch
gedeactiveerd.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets r.
Bij handmatige deactivering van het
systeem dooft het led-lampje in de
knop en verschijnt er een bericht op
het Driver Information Center.
Na het handmatig deactiveren wordt
de parkeerhulp voor weer geacti‐
veerd als r wordt ingedrukt.
Het complete systeem is handmatig
uit te schakelen in het menu Persoon‐ lijke instellingen op het Info-Display.
Het blijft gedeactiveerd voor de duur
van de contactcyclus of tot het
opnieuw wordt geactiveerd in het
menu Persoonlijke instellingen.
Persoonlijke instellingen 3 127.
Storing
Bij een storing of als het systeem
tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende
factoren, verschijnt een bericht op het Driver Information Center.
Boordinformatie 3 126.Geavanceerde parkeerhulp9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp meet
bij het passeren of de parkeerplek
groot genoeg is, berekent het traject
en stuurt de auto automatisch in een
parallel of haaks gelegen parkeer‐
plek.
Instructies verschijnen op het Driver
Information Center 3 114 of, afhan‐
kelijk van de versie, op het Info-
Display 3 120, ondersteund door
geluidssignalen.
U hoeft alleen op te trekken, te
remmen en te schakelen, het sturen
gebeurt automatisch.

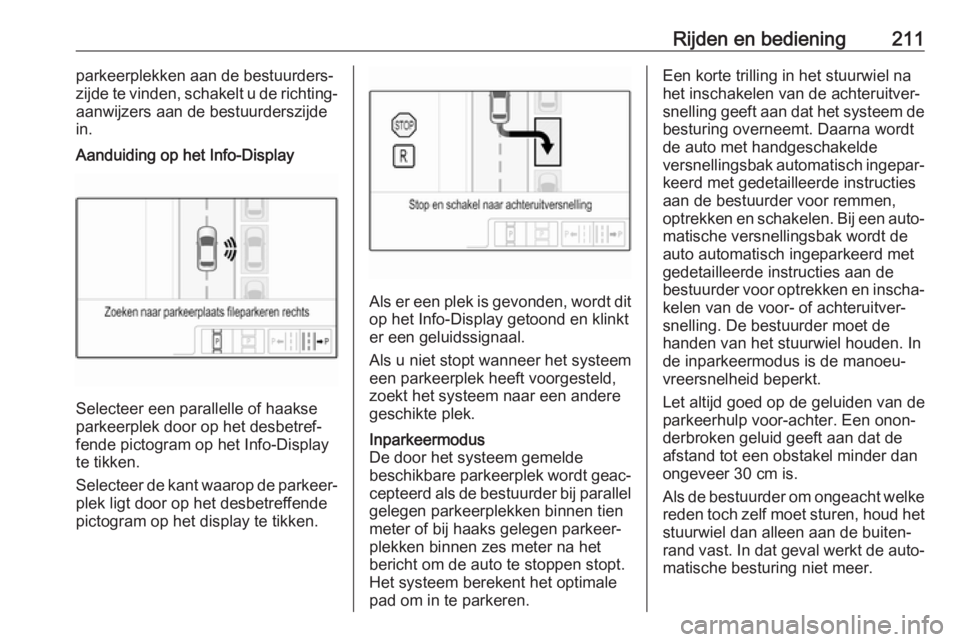

Rijden en bediening211parkeerplekken aan de bestuurders‐
zijde te vinden, schakelt u de richting‐
aanwijzers aan de bestuurderszijde
in.Aanduiding op het Info-Display
Selecteer een parallelle of haakse
parkeerplek door op het desbetref‐
fende pictogram op het Info-Display
te tikken.
Selecteer de kant waarop de parkeer‐
plek ligt door op het desbetreffende
pictogram op het display te tikken.
Als er een plek is gevonden, wordt dit op het Info-Display getoond en klinkt
er een geluidssignaal.
Als u niet stopt wanneer het systeem
een parkeerplek heeft voorgesteld,
zoekt het systeem naar een andere
geschikte plek.
Inparkeermodus
De door het systeem gemelde
beschikbare parkeerplek wordt geac‐
cepteerd als de bestuurder bij parallel gelegen parkeerplekken binnen tien
meter of bij haaks gelegen parkeer‐ plekken binnen zes meter na het
bericht om de auto te stoppen stopt.
Het systeem berekent het optimale
pad om in te parkeren.Een korte trilling in het stuurwiel na
het inschakelen van de achteruitver‐
snelling geeft aan dat het systeem de
besturing overneemt. Daarna wordt
de auto met handgeschakelde
versnellingsbak automatisch ingepar‐ keerd met gedetailleerde instructies
aan de bestuurder voor remmen,
optrekken en schakelen. Bij een auto‐ matische versnellingsbak wordt de
auto automatisch ingeparkeerd met
gedetailleerde instructies aan de
bestuurder voor optrekken en inscha‐
kelen van de voor- of achteruitver‐
snelling. De bestuurder moet de
handen van het stuurwiel houden. In de inparkeermodus is de manoeu‐vreersnelheid beperkt.
Let altijd goed op de geluiden van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid geeft aan dat de
afstand tot een obstakel minder dan
ongeveer 30 cm is.
Als de bestuurder om ongeacht welke
reden toch zelf moet sturen, houd het
stuurwiel dan alleen aan de buiten‐
rand vast. In dat geval werkt de auto‐ matische besturing niet meer.

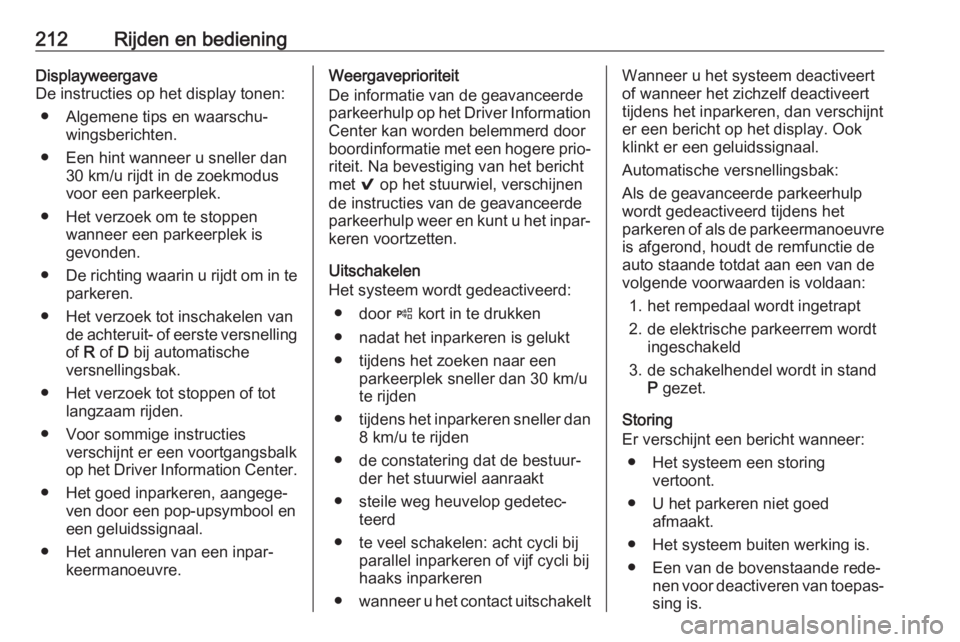

212Rijden en bedieningDisplayweergave
De instructies op het display tonen:
● Algemene tips en waarschu‐ wingsberichten.
● Een hint wanneer u sneller dan 30 km/u rijdt in de zoekmodus
voor een parkeerplek.
● Het verzoek om te stoppen wanneer een parkeerplek is
gevonden.
● De richting waarin u rijdt om in te
parkeren.
● Het verzoek tot inschakelen van de achteruit- of eerste versnellingof R of D bij automatische
versnellingsbak.
● Het verzoek tot stoppen of tot langzaam rijden.
● Voor sommige instructies verschijnt er een voortgangsbalk
op het Driver Information Center.
● Het goed inparkeren, aangege‐ ven door een pop-upsymbool en
een geluidssignaal.
● Het annuleren van een inpar‐ keermanoeuvre.Weergaveprioriteit
De informatie van de geavanceerde parkeerhulp op het Driver Information
Center kan worden belemmerd door
boordinformatie met een hogere prio‐
riteit. Na bevestiging van het bericht
met 9 op het stuurwiel, verschijnen
de instructies van de geavanceerde
parkeerhulp weer en kunt u het inpar‐
keren voortzetten.
Uitschakelen
Het systeem wordt gedeactiveerd:
● door ( kort in te drukken
● nadat het inparkeren is gelukt
● tijdens het zoeken naar een parkeerplek sneller dan 30 km/u
te rijden
● tijdens het inparkeren sneller dan
8 km/u te rijden
● de constatering dat de bestuur‐ der het stuurwiel aanraakt
● steile weg heuvelop gedetec‐ teerd
● te veel schakelen: acht cycli bij parallel inparkeren of vijf cycli bijhaaks inparkeren
● wanneer u het contact uitschakeltWanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert
tijdens het inparkeren, dan verschijnt
er een bericht op het display. Ook
klinkt er een geluidssignaal.
Automatische versnellingsbak:
Als de geavanceerde parkeerhulp
wordt gedeactiveerd tijdens het
parkeren of als de parkeermanoeuvre
is afgerond, houdt de remfunctie de
auto staande totdat aan een van de
volgende voorwaarden is voldaan:
1. het rempedaal wordt ingetrapt
2. de elektrische parkeerrem wordt ingeschakeld
3. de schakelhendel wordt in stand P gezet.
Storing
Er verschijnt een bericht wanneer:
● Het systeem een storing vertoont.
● U het parkeren niet goed afmaakt.
● Het systeem buiten werking is. ● Een van de bovenstaande rede‐ nen voor deactiveren van toepas‐
sing is.

214Rijden en bedieningparkeren is een rijafstand van ten
minste 10 km, inclusief een aantal
bochten, nodig.
Systeem is gekalibreerd op af
fabriek aangebrachte wielen. Bij
andere banden- of wielmaten veran‐ deren de parkeerprestaties.
Blindehoeksysteem
Het dodehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke dodehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels mogelijk niet zichtbaar
zijn.
De radarsensoren zitten in de achter‐
bumper.9 Waarschuwing
Het dodehoeksysteem ontslaat de
bestuurder niet van zijn/haar plichtom zelf te kijken.
Het systeem detecteert geen:
● auto's die zich buiten de dode hoeken bevinden, en die moge‐lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de richtingaanwijzers.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Wanneer het systeem tijdens het
vooruitrijden in de dode hoek een
rijdend voertuig detecteert, licht er
zowel bij auto's die worden ingehaald
of die u inhalen, een geel waarschu‐
wingssymbool F in de desbetref‐
fende buitenspiegel op. Als u vervol‐
gens de richtingaanwijzers gebruikt,
gaat het waarschuwingssymbool
F geel knipperen om u te waar‐
schuwen voor het wisselen van
rijstrook.
Het dodehoeksysteem is bij elke snel‐ heid actief.
Uitschakelen
U kunt de dodehoekwaarschuwing in
het menu Persoonlijke instellingen op
het Info-Display in- of uitschakelen.
Persoonlijke instellingen 3 127.
Info-Display 3 120.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Systeembeperkingen
Onder normale omstandigheden of in scherpe bochten geeft het systeemsoms geen waarschuwing. Het
systeem kan bij specifieke weersom‐
standigheden (regen, hagel enz.)
