2020 OPEL CROSSLAND X Omaniku käsiraamat (in Estonian)

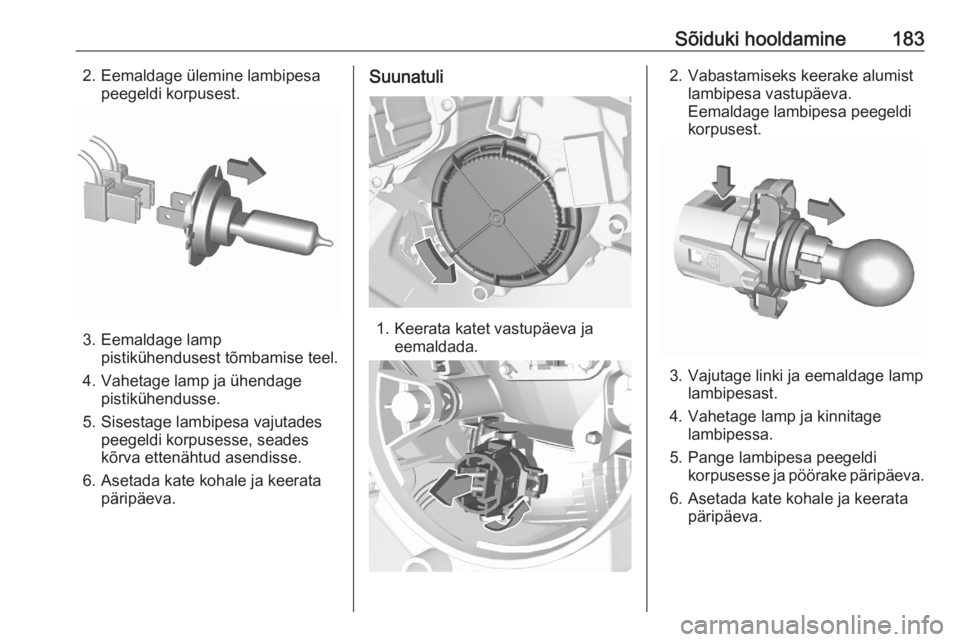

Sõiduki hooldamine1832. Eemaldage ülemine lambipesapeegeldi korpusest.
3. Eemaldage lamppistikühendusest tõmbamise teel.
4. Vahetage lamp ja ühendage pistikühendusse.
5. Sisestage lambipesa vajutades peegeldi korpusesse, seades
kõrva ettenähtud asendisse.
6. Asetada kate kohale ja keerata päripäeva.
Suunatuli
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastamiseks keerake alumistlambipesa vastupäeva.
Eemaldage lambipesa peegeldi
korpusest.
3. Vajutage linki ja eemaldage lamp lambipesast.
4. Vahetage lamp ja kinnitage lambipessa.
5. Pange lambipesa peegeldi korpusesse ja pöörake päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

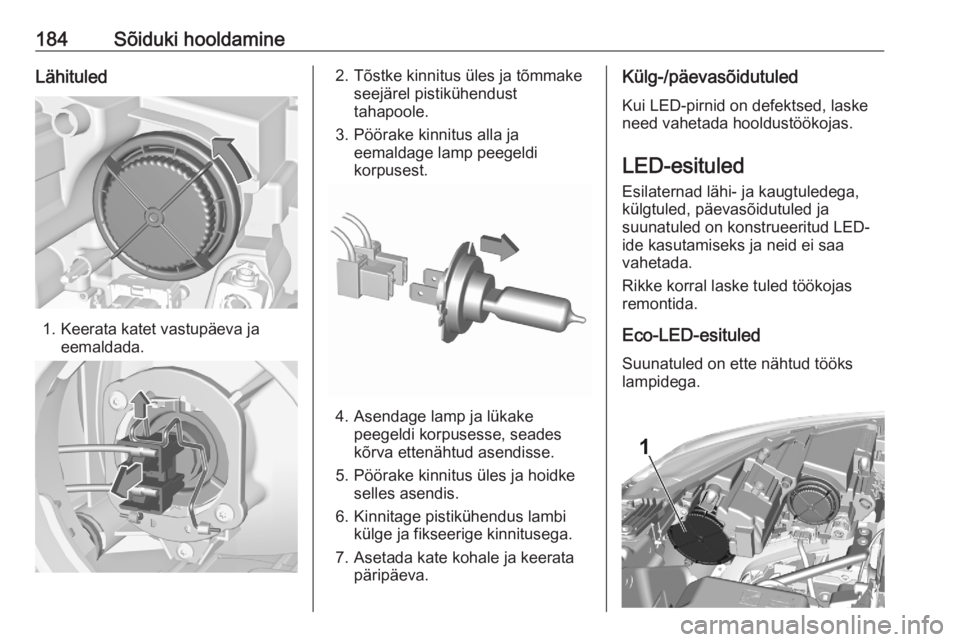

184Sõiduki hooldamineLähituled
1. Keerata katet vastupäeva jaeemaldada.
2. Tõstke kinnitus üles ja tõmmake seejärel pistikühendusttahapoole.
3. Pöörake kinnitus alla ja eemaldage lamp peegeldi
korpusest.
4. Asendage lamp ja lükake peegeldi korpusesse, seades
kõrva ettenähtud asendisse.
5. Pöörake kinnitus üles ja hoidke selles asendis.
6. Kinnitage pistikühendus lambi külge ja fikseerige kinnitusega.
7. Asetada kate kohale ja keerata päripäeva.
Külg-/päevasõidutuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledega, külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.
Eco-LED-esituled
Suunatuled on ette nähtud tööks
lampidega.

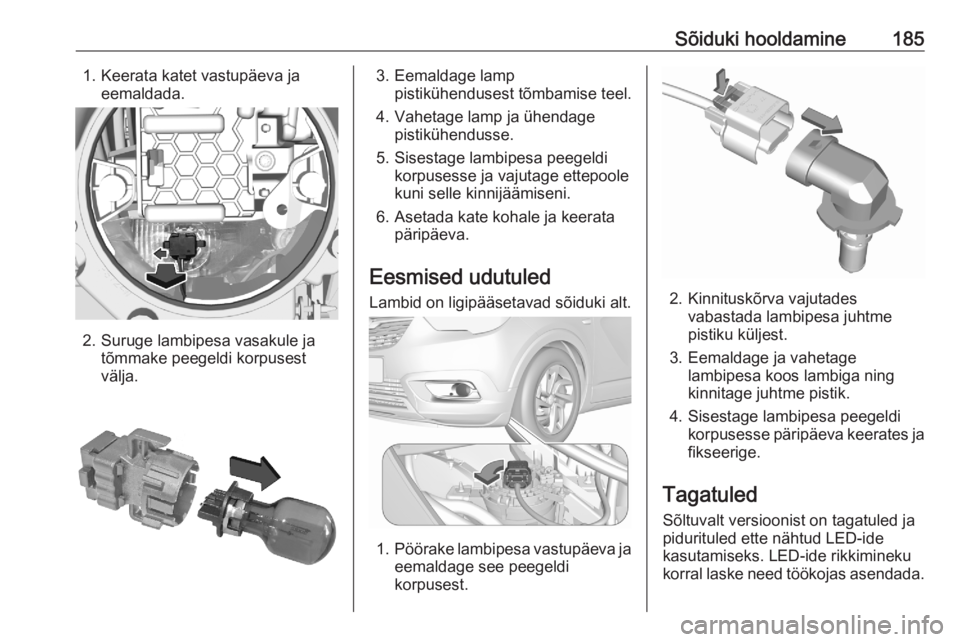

Sõiduki hooldamine1851. Keerata katet vastupäeva jaeemaldada.
2. Suruge lambipesa vasakule jatõmmake peegeldi korpusest
välja.
3. Eemaldage lamp pistikühendusest tõmbamise teel.
4. Vahetage lamp ja ühendage pistikühendusse.
5. Sisestage lambipesa peegeldi korpusesse ja vajutage ettepoole
kuni selle kinnijäämiseni.
6. Asetada kate kohale ja keerata päripäeva.
Eesmised udutuled
Lambid on ligipääsetavad sõiduki alt.
1. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldi
korpusest.
2. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldi korpusesse päripäeva keerates ja
fikseerige.
Tagatuled Sõltuvalt versioonist on tagatuled japidurituled ette nähtud LED-ide
kasutamiseks. LED-ide rikkimineku
korral laske need töökojas asendada.

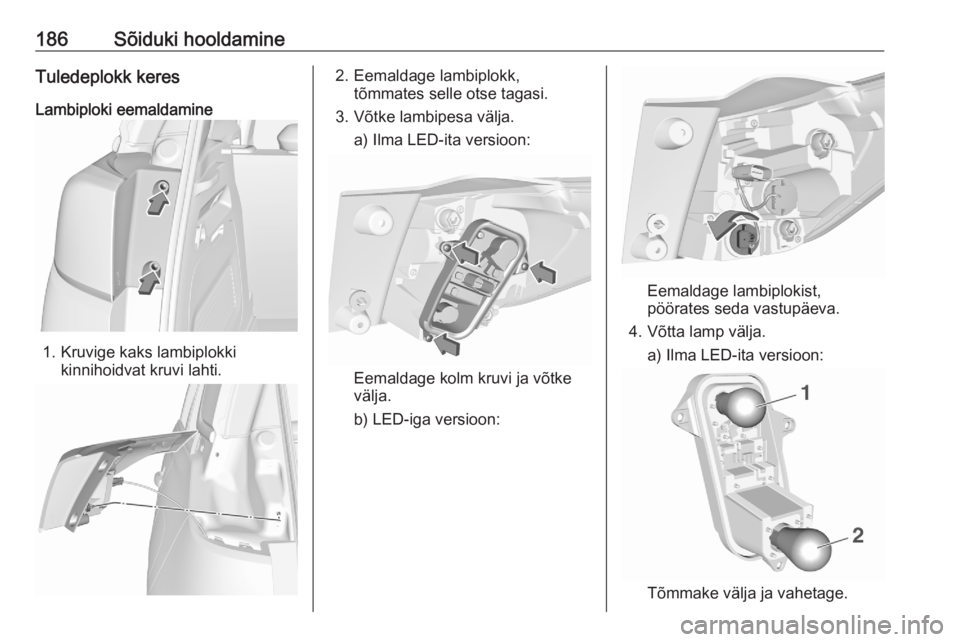

186Sõiduki hooldamineTuledeplokk keresLambiploki eemaldamine
1. Kruvige kaks lambiplokki kinnihoidvat kruvi lahti.
2. Eemaldage lambiplokk,tõmmates selle otse tagasi.
3. Võtke lambipesa välja. a) Ilma LED-ita versioon:
Eemaldage kolm kruvi ja võtke
välja.
b) LED-iga versioon:
Eemaldage lambiplokist,
pöörates seda vastupäeva.
4. Võtta lamp välja. a) Ilma LED-ita versioon:
Tõmmake välja ja vahetage.

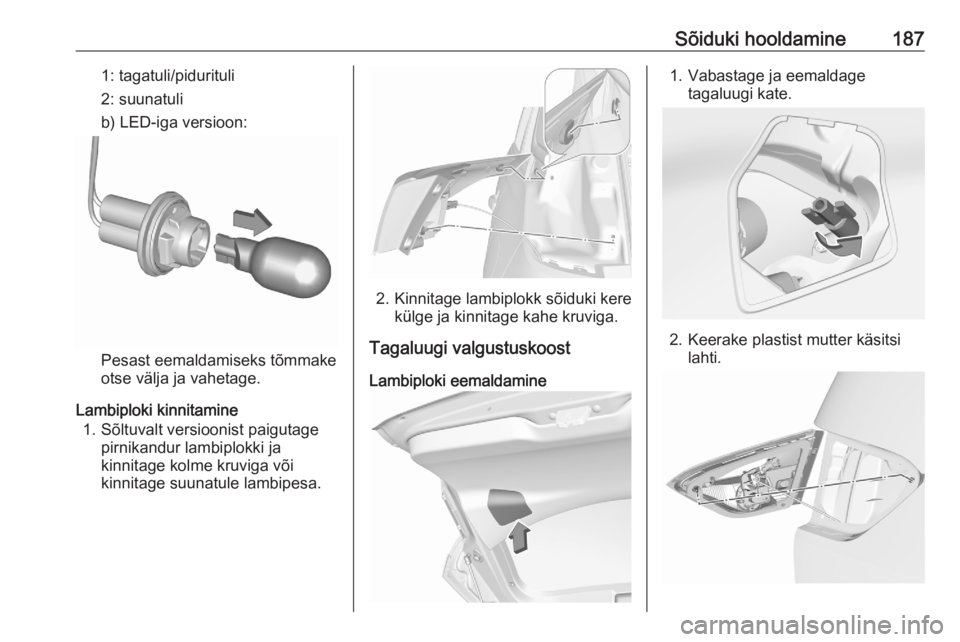

Sõiduki hooldamine1871: tagatuli/pidurituli
2: suunatuli
b) LED-iga versioon:
Pesast eemaldamiseks tõmmake
otse välja ja vahetage.
Lambiploki kinnitamine 1. Sõltuvalt versioonist paigutage pirnikandur lambiplokki ja
kinnitage kolme kruviga või
kinnitage suunatule lambipesa.
2. Kinnitage lambiplokk sõiduki kere külge ja kinnitage kahe kruviga.
Tagaluugi valgustuskoost
Lambiploki eemaldamine
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist mutter käsitsilahti.

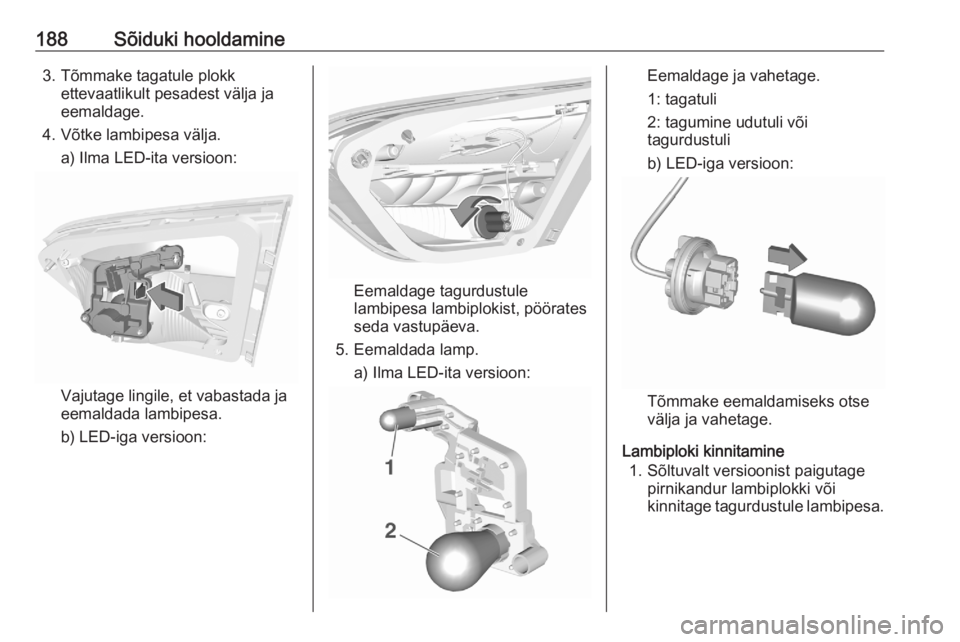

188Sõiduki hooldamine3. Tõmmake tagatule plokkettevaatlikult pesadest välja ja
eemaldage.
4. Võtke lambipesa välja. a) Ilma LED-ita versioon:
Vajutage lingile, et vabastada ja
eemaldada lambipesa.
b) LED-iga versioon:
Eemaldage tagurdustule
lambipesa lambiplokist, pöörates
seda vastupäeva.
5. Eemaldada lamp. a) Ilma LED-ita versioon:
Eemaldage ja vahetage.
1: tagatuli
2: tagumine udutuli või
tagurdustuli
b) LED-iga versioon:
Tõmmake eemaldamiseks otse
välja ja vahetage.
Lambiploki kinnitamine 1. Sõltuvalt versioonist paigutage pirnikandur lambiplokki või
kinnitage tagurdustule lambipesa.

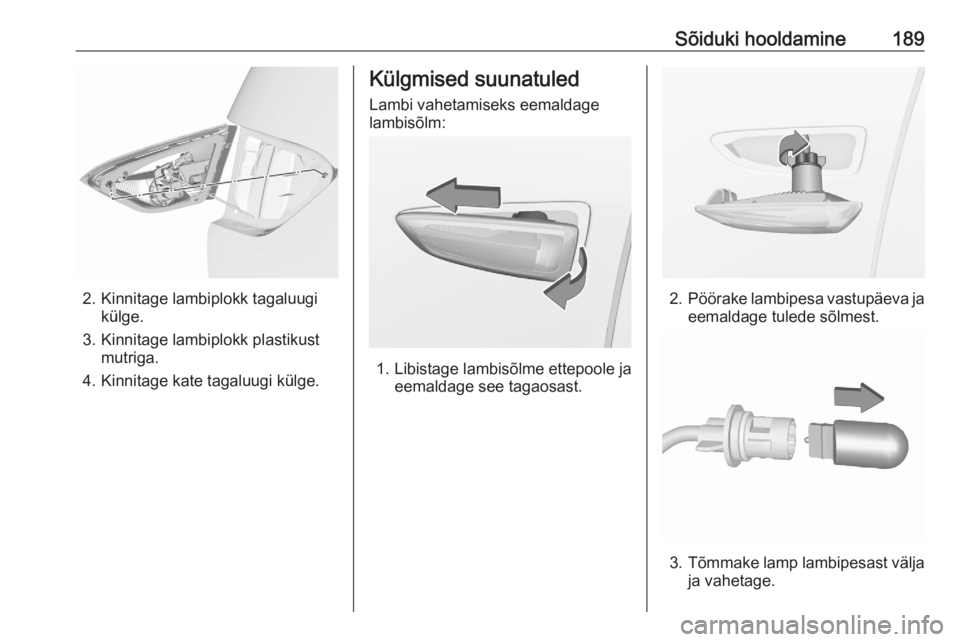

Sõiduki hooldamine189
2. Kinnitage lambiplokk tagaluugikülge.
3. Kinnitage lambiplokk plastikust mutriga.
4. Kinnitage kate tagaluugi külge.
Külgmised suunatuled
Lambi vahetamiseks eemaldage
lambisõlm:
1. Libistage lambisõlme ettepoole ja eemaldage see tagaosast.
2.Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
3. Tõmmake lamp lambipesast välja
ja vahetage.

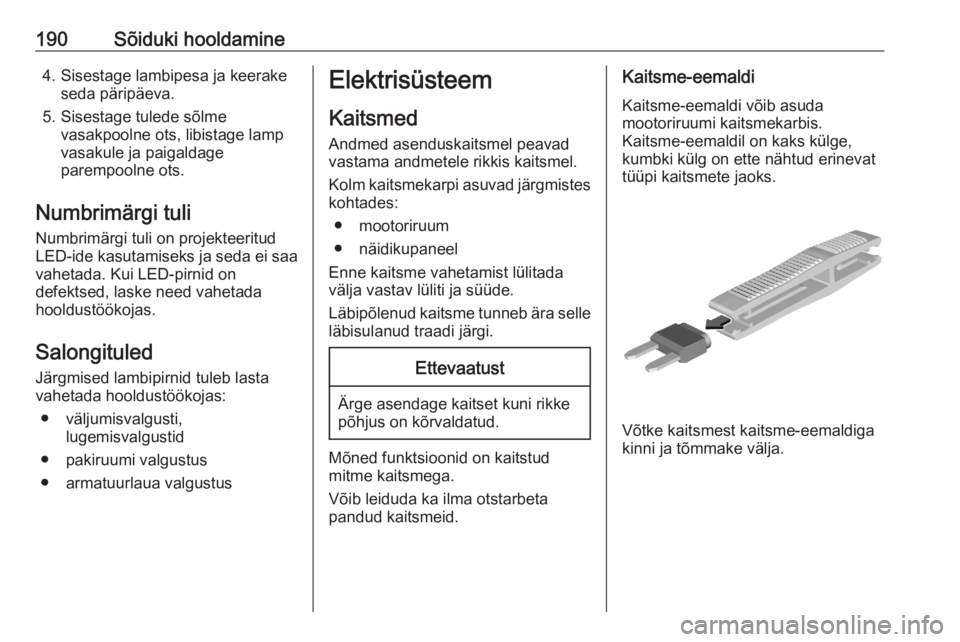

190Sõiduki hooldamine4. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage tulede sõlme vasakpoolne ots, libistage lamp
vasakule ja paigaldage
parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on projekteeritud
LED-ide kasutamiseks ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustusElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Kolm kaitsmekarpi asuvad järgmistes kohtades:
● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge,
kumbki külg on ette nähtud erinevat tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
