Pleje af bilen1834.Udskift pæren og forbind den med
stikket.
5. Sæt pærefatningen ind i reflektor‐
huset og skub den fremad, indtil
den går i hak.
6. Sæt dækslet på, og drej det med uret.
Tågeforlygter Der er adgang til pærerne fra bilens
underside.
1. Drej pæreholderen mod uret og tag den ud af reflektorhuset.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflektor‐
huset ved at dreje med uret og
sætte i hak.
Baglygter
Alt efter version er baglygter og stop‐
lygter beregnet til lysdioder. I tilfælde
af defekte lysdioder, skal de udskiftes af et værksted.
Lygteenhed i karrosseriet
Afmontering af lygteenheden
1. De to skruer, der holder lygteen‐ heden, skrues af.

184Pleje af bilen2. Tag lygteenheden af ved attrække den lige tilbage.
3. Tag pærefatningen ud. a) Version uden lysdiode:
Afmonter de tre skruer og tag dem
ud.
b) Version med lysdiode:
Afmonter fra lygteenheden ved at
dreje den mod uret.
4. Tag pæren ud. a) Version uden lysdiode:
Træk og udskift.
1 : baglygte/bremselygte
2 : blinklys
b) Version med lysdiode:
Træk lige ud for at fjerne fra fatnin‐
gen og udskift.
Montering af lygteenheden 1. Alt efter version fastsættes pære‐ holderen i lygteenheden og fast‐
gøres med de tre skruer, eller blin‐
klysets pærefatning fastsættes.

Pleje af bilen185
2. Fastsæt lygteenheden på karros‐seriet og fastgør med de to skruer.
Lygteenhed i bagklappen
Afmontering af lygteenheden
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plastmøtrikken ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
4. Tag pærefatningen ud. a) Version uden lysdiode:
Tryk på låsen for at frigøre og
afmontere pærefatningen.
b) Version med lysdiode:

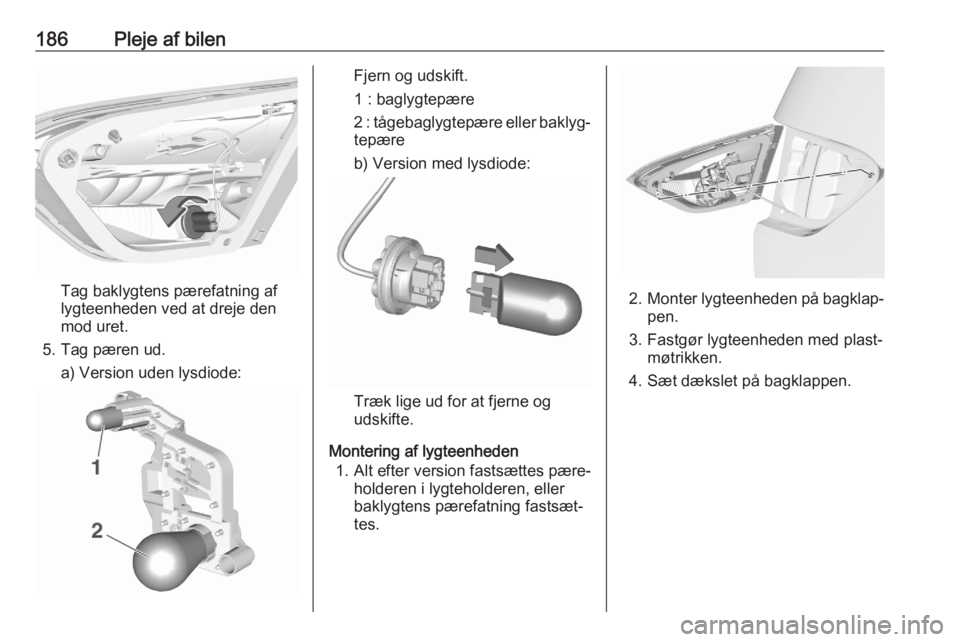

186Pleje af bilen
Tag baklygtens pærefatning af
lygteenheden ved at dreje den
mod uret.
5. Tag pæren ud. a) Version uden lysdiode:
Fjern og udskift.
1 : baglygtepære
2 : tågebaglygtepære eller baklyg‐
tepære
b) Version med lysdiode:
Træk lige ud for at fjerne og
udskifte.
Montering af lygteenheden 1. Alt efter version fastsættes pære‐ holderen i lygteholderen, eller
baklygtens pærefatning fastsæt‐
tes.
2. Monter lygteenheden på bagklap‐
pen.
3. Fastgør lygteenheden med plast‐ møtrikken.
4. Sæt dækslet på bagklappen.

Pleje af bilen187Sideblinklys
Afmonter lygteenheden for at udskifte
pæren:
1. Skyd lygteenheden fremad, og afmonter den bagtil.
2. Drej pærefatningen mod uret, ogtag den ud af lygteenheden.
3. Træk pæren fra pærefatningen,og udskift den.
4. Isæt pærefatningen, og drej denmed uret.
5. Før lygteenhedens venstre ende ind, skyd den mod venstre, og før
højre ende ind.
Nummerpladelys Nummerpladelyset er udformet som
lysdioder og kan ikke udskiftes. Hvis
lysdioderne er defekte, skal de
udskiftes på et værksted.
Kabinelys
Få følgende pærer udskiftet på et
værksted:
● kabinelys, læselamper
● lastrumsbelysning
● instrumentlys

188Pleje af bilenElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
De tre sikringsbokse findes i: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet. Tangen har to
sider til forskellige sikringstyper.
Tag fat i sikringen med sikringsud‐
trækkeren og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.

Pleje af bilen189Nr.Strømkreds1Blæser, klimastyringssystem2–3Karrosserisikringsboks4–5Sikringsboks i instrumentpanel6Motorkøleenhed7Karrosseristyremodul8Motorstyringsbrændstofpumpe9Motorstyring10Motorstyring11Motorstyring12Motorkøleenhed13Karrosseristyremodul14Intelligent batterisensor15–16Tågeforlygter17–Nr.Strømkreds18Højre fjernlys19Venstre fjernlys20Motorstyringsbrændstofpumpe21Starter22–23Starter24Anhængertræk25Sikringsboks i instrumentpanel26Gearkassestyreenhed27Karrosseristyremodul28Motorstyreenhed29Forrudevisker30Karrosseristyremodul
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboks i venstre side af
instrumentpanelet
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet. Løsn dækslet på siden, og tag det af.

190Pleje af bilenNr.Strømkreds1Bakspejl, udstødningssystem,
elektrisk servostyring, koblings‐
sensor, LPG, sidespejlsjuste‐
ring, induktiv opladning2–3Anhængertræk4Horn5Sprinklerpumpe foran / bag6Sprinklerpumpe foran / bag7Opvarmet ratNr.Strømkreds8Bagrudevisker9–10Centrallås11Centrallås12Instrumenter13Klimastyring, USB14BTA-modul15Instrumentgruppe, klimastyring16Bremse, starter, reststrøm fra17Instrumenter18Avanceret parkeringsassistent19Øverste søjlemodul, anhæn‐
gerstyremodul20–21Tyverialarm, startknap22Regnsensor, frontkamera23DørmodulNr.Strømkreds24Avanceret parkeringsassistent,
kamera, Infotainment25Airbag26Øverste søjlemodul27Tyverialarm28–29Infotainment30–31Infotainment32Stikkontakt foran33–34Opvarmede sidespejle,
dørmodul35Instrumentgruppe, lyskontakt,
avanceret parkeringsassistent,
gearkassestyreenhed36Kabinelys, lys i solskærme, lys i
handskerum
