Ajaminen ja käyttö183Edessä olevien jalankulkijoiden
tunnistus
Edessä noin 40 m:n etäisyydelläolevista jalankulkijoista varoitetaan
symbolilla mittaristossa.
Edessä olevista jalankulkijoista
annettava hälytys
Jos havaittua jalankulkijaa lähesty‐
tään liian nopeasti, kuljettajan tieto‐
keskuksessa näkyy varoitusviesti.
Varoitusääni kuuluu.
Vakionopeussäädin tai mukautuva
vakionopeussäädin saattaa kytkey‐
tyä pois toiminnasta, kun edessä
olevista jalankulkijoista annetaan
hälytys.
Järjestelmän rajoitukset
Seuraavissa tapauksissa etuosan
jalankulkijoiden suoja ei ehkä
havaitse edessä olevaa jalankulkijaa
tai tunnistimen toimintakyky on rajoi‐
tettu:● auton nopeus on alueen 5 km/h -
60 km/h ulkopuolella ajettaessa
eteenpäinajovaihteella
● etäisyys edessä olevaan jalan‐ kulkijaan on yli 40 m
● ajetaan mutkaisilla tai mäkisillä teillä
● ajetaan yöaikaan
● sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi
● tuulilasin anturi on lumen, jään, loskan, mudan, lian tms.
peitossa.
● tuulilasi on vaurioitunut tai siinä on vieraita esineitä kuten tarroja
Pysäköintitutka
Yleisiä tietoja
Kun perävaunun vetokoukkuun asen‐ netaan perävaunu tai polkupyöräte‐
line, pysäköintitutka poistetaan
käytöstä.9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Takapysäköintitutka
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisesti vaarallisista
esteistä auton takana enintään
50 cm etäisyydellä, kun peruutus‐
vaihde on kytkettynä.
Järjestelmä toimii takapuskurissa
olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutka aktivoituu, kun
peruutusvaihde kytketään ja sytytys‐
virta on kytkettynä. Äänimerkki
vahvistaa tämän.

184Ajaminen ja käyttö
Graafinen infonäyttö: Järjestelmä on
toimintavalmis, kun pysäköintitutkan painikkeessa oleva LED ¼ ei pala.
Värillinen infonäyttö: Aktivoi pysä‐ köintitutka auton räätälöintivalikossa
3 116.
Äänimerkki
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla infonäytössä 3 111 . Jos este on
hyvin lähellä, varoitus 9 näkyy
näytössä.
Poiskytkentä
Järjestelmä kytkeytyy pois toimin‐
nasta, kun peruutusvaihde kytketään
pois päältä. Järjestelmä kytketään
pois manuaalisesti painamalla ¼.
Painikkeen LED palaa järjestelmän
ollessa poiskytkettynä. Jos järjes‐
telmä on kytketty pois päältä
manuaalisesti, se ei aktivoidu auto‐
maattisesti uudelleen, kun sytytys‐
virta seuraavan kerran kytketään.
Graafinen infonäyttö: Järjestelmä on
poiskytkettynä, kun pysäköintitutkan
painikkeessa oleva LED ¼ palaa.
Värillinen infonäyttö: Kytke pysäköin‐ titutka pois auton räätälöintivalikossa
3 116. Järjestelmän tila
Etu- ja takapysäköintitutka
Etu- ja takapysäköintitutka mittaa
etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Järjestelmä toimii taka- ja etupusku‐
rissa olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutkan lisäksi etupysä‐ köintitutka aktivoituu, kun edessä
havaitaan este ja auton nopeus on
alle 10 km/h.
Graafinen infonäyttö: Järjestelmä on
toimintavalmis, kun pysäköintitutkan
painikkeessa oleva LED ¼ ei pala.

Ajaminen ja käyttö185Värillinen infonäyttö: Aktivoi pysä‐
köintitutka auton räätälöintivalikossa 3 116.
Äänimerkki
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla infonäytössä 3 111.
Jos auto pysähtyy eteenajovaihteella
kolmea sekuntia pidemmäksi ajaksi,
jos automaattivaihteisto on asen‐
nossa P tai jos muita esteitä ei
havaita, äänisignaaleja ei anneta.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun auton nopeus
ylittää 10 km/h, kun sähkötoiminen
seisontajarru kytketään tai kun pysä‐
köintitutkan painiketta ¼ painetaan.
Graafinen infonäyttö: Järjestelmä on
poiskytkettynä, kun pysäköintitutkan
painikkeessa oleva LED ¼ palaa.
Värillinen infonäyttö: Kytke pysäköin‐
titutka pois auton räätälöintivalikossa
3 116.
Etu-taka-sivu-pysäköintitutka Etu-taka-sivu-pysäköintitutka mittaa
etäisyyden auton ja auton edessä,
takana ja sivuilla olevien esteiden
välillä. Se opastaa ja varoittaa kuljet‐
tajaa äänimerkeillä ja näytön avulla.
Järjestelmä toimii taka- ja etupusku‐
rissa ja auton kyljissä olevien ultraää‐
nianturien avulla.Päällekytkentä
Etu- ja takapysäköintitutkan lisäksi
etu-taka-sivu- pysäköintitutka reagoi
järjestelmän havaitessa kiinteitä
esteitä auton jommallakummalla
sivulla.
Graafinen infonäyttö: Järjestelmä on
toimintavalmis, kun pysäköintitutkan
painikkeessa oleva LED ¼ ei pala.
Värillinen infonäyttö: Aktivoi pysä‐
köintitutka auton räätälöintivalikossa 3 116.
Äänimerkki
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.

186Ajaminen ja käyttö
Lisäksi etäisyys takana, edessä ja
sivuilla oleviin esteisiin näytetään
muuttuvilla etäisyysviivoilla värilli‐
sessä infonäytössä 3 111.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun auton nopeus
ylittää 10 km/h, kun sähkötoiminen
seisontajarru kytketään tai kun pysä‐
köintitutkan painiketta ¼ painetaan.
Graafinen infonäyttö: Järjestelmä on poiskytkettynä, kun pysäköintitutkan
painikkeessa oleva LED ¼ palaa.
Värillinen infonäyttö: Kytke pysäköin‐
titutka pois auton räätälöintivalikossa
3 116.
Järjestelmän rajoitukset
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiriötekijöiden
takia, C syttyy mittaristossa.
Kuljettajan tietokeskuksessa näkyy
viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.

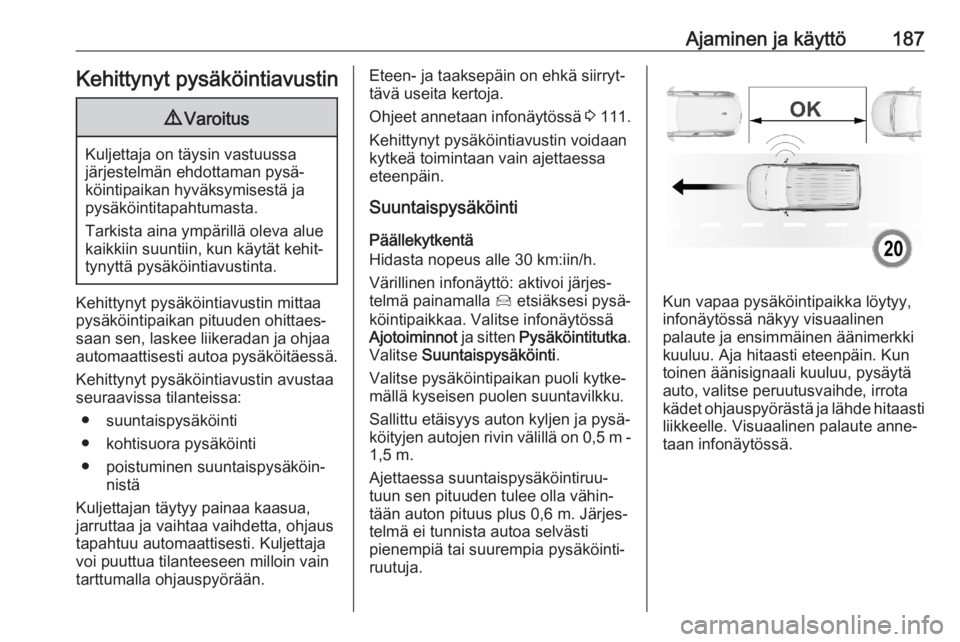

Ajaminen ja käyttö187Kehittynyt pysäköintiavustin9Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti autoa pysäköitäessä.
Kehittynyt pysäköintiavustin avustaa
seuraavissa tilanteissa:
● suuntaispysäköinti
● kohtisuora pysäköinti
● poistuminen suuntaispysäköin‐ nistä
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti. Kuljettaja
voi puuttua tilanteeseen milloin vain
tarttumalla ohjauspyörään.
Eteen- ja taaksepäin on ehkä siirryt‐
tävä useita kertoja.
Ohjeet annetaan infonäytössä 3 111.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.
Suuntaispysäköinti
Päällekytkentä
Hidasta nopeus alle 30 km:iin/h.
Värillinen infonäyttö: aktivoi järjes‐
telmä painamalla Í etsiäksesi pysä‐
köintipaikkaa. Valitse infonäytössä
Ajotoiminnot ja sitten Pysäköintitutka .
Valitse Suuntaispysäköinti .
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5 m -
1,5 m.
Ajettaessa suuntaispysäköintiruu‐
tuun sen pituuden tulee olla vähin‐
tään auton pituus plus 0,6 m. Järjes‐
telmä ei tunnista autoa selvästi
pienempiä tai suurempia pysäköinti‐
ruutuja.
Kun vapaa pysäköintipaikka löytyy,
infonäytössä näkyy visuaalinen
palaute ja ensimmäinen äänimerkki
kuuluu. Aja hitaasti eteenpäin. Kun
toinen äänisignaali kuuluu, pysäytä
auto, valitse peruutusvaihde, irrota
kädet ohjauspyörästä ja lähde hitaasti
liikkeelle. Visuaalinen palaute anne‐
taan infonäytössä.

188Ajaminen ja käyttö
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis.
Kohtisuora pysäköinti
Päällekytkentä
Värillinen infonäyttö: aktivoi järjes‐ telmä painamalla Í etsiessäsi pysä‐
köintipaikkaa. Valitse infonäytössä Ajotoiminnot ja sitten Pysäköintitutka.
Valitse Kohtisuora pysäköinti
ruutuun .
Hidasta nopeus alle 30 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5 m -
1,5 m.
Ajettaessa kohtisuoraan sijaitsevaan
pysäköintiruutuun sen leveyden tulee olla vähintään auton leveys plus
0,7 m. Kun löytyy useita peräkkäisiä
pysäköintiruutuja, auto ohjataan
viimeistä kohti.
Kun vapaa pysäköintipaikka löytyy,
infonäytössä näkyy visuaalinen
palaute ja samalla kuuluu äänimerkki. Pysäytä auto, valitse peruutusvaihde,
irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 7 km/h nopeutta.
Siirry eteenpäin ja taaksepäin ohjei‐
den mukaan huomioiden pysäköinti‐
tutkan varoitukset sekä äänimerkit,
kunnes pysäköinnin osoitetaan
olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Pysäköinnin aikana järjestelmä
kytkeytyy automaattisesti pois päältä
heti, jos auton takana 50 cm:n etäi‐
syydellä on este.

Ajaminen ja käyttö189Poistuminen
suuntaispysäköinnistä
Päällekytkentä
Värillinen infonäyttö: kun poistut
suuntaispysäköinnistä, aktivoi järjes‐
telmä painamalla Í. Valitse infonäy‐
tössä Ajotoiminnot ja sitten
Pysäköintitutka . Valitse Poistu
suuntaispysäköinnistä .
Valitse poistumispuoli kytkemällä kyseisen puolen suuntavilkku.
Kytke peruutus- tai eteenajovaihde,
irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 5 km/h nopeutta.Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis. Toiminto on
valmis, kun auton etupyörät ovat
pysäköintiruudun ulkopuolella.
Tarkista poiskytkeytymisen jälkeen
auton hallinta.
Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● yleiset vinkit ja varoitusviestit
● käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan
● ajosuunta pysäköinnin aikana
● kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle
● kehotus pysähtyä tai ajaa hitaasti
● pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä
● pysäköinnin peruminenPoiskytkentä
Senhetkinen pysäköintitutkan
toiminto peruutetaan painikkeella,
tällöin palataan edelliseen näkymään
infonäytössä. Kytke järjestelmä koko‐
naan pois päältä painamalla ¼ keski‐
konsolissa.
Järjestelmä poistuu käytöstä auto‐
maattisesti:
● jos sytytysvirta katkaistaan
● jos moottori sammuu
● jos mitään toimenpidettä ei aloi‐ teta 5 minuutin sisällä toimenpi‐
detyypin valinnan jälkeen
● jos auto pysähtyy pidemmäksi ajaksi toimenpiteen aikana
● jos elektroninen ajonvakautusjär‐
jestelmä kytkeytyy toimintaan
● jos auton nopeus ylittää asetetun
rajan
● jos kuljettaja keskeyttää ohjaus‐ pyörän liikkeen
● seitsemän pysäköintiliikkeen jälkeen pysäköitäessä kohtisuo‐
raan pysäköintiruutuun (pysä‐
köintiliike käsittää yhden liikkeen taaksepäin tai eteenpäin)

190Ajaminen ja käyttö● kymmenen pysäköintiliikkeenjälkeen ajettaessa suuntaispysä‐
köintiruutuun tai poistuttaessa
siitä
● kun ovi tai tavaratila avataan
● jos jompikumpi etupyörä osuu esteeseen
● pysäköinnin päättyessä onnistu‐ neesti
Jos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä. Lisäksi kuuluu merkkiääni.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua tai autoon on
kytketty polkupyöräteline tms.
Käänny jälleenmyyjän puoleen pois‐
taaksesi järjestelmän käytöstä
pidemmäksi ajaksi.
Ohjeita häiriötilanteen varalta
Vikatilanteessa värillisessä infonäy‐
tössä näkyy viesti ja kuuluu ääni‐
merkki.
Jos ohjaustehostimessa on vika,
C syttyy ja kuljettajan tietokeskuk‐
sessa näytetään viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
