Page 257 of 299

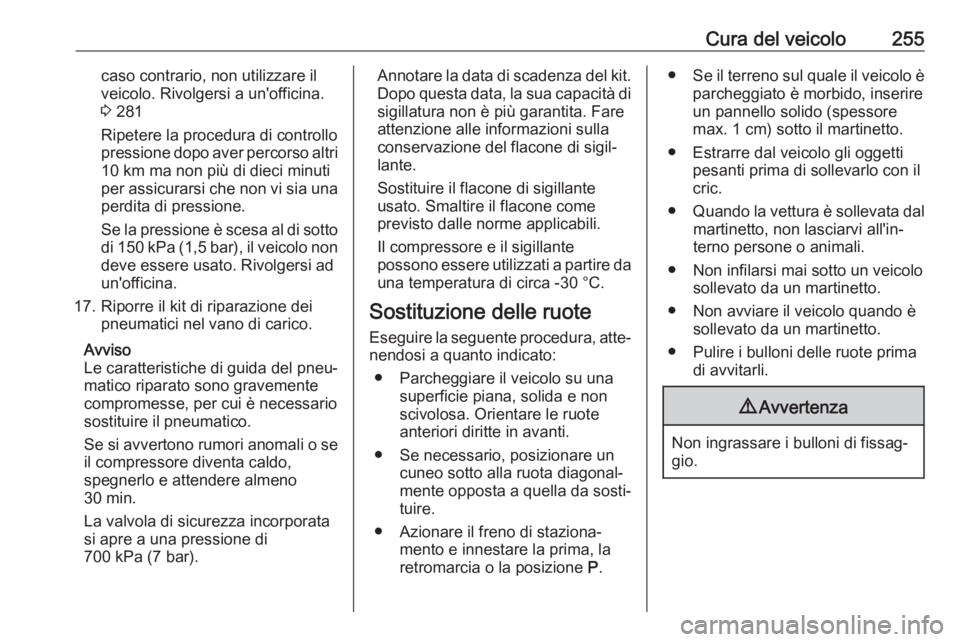

Cura del veicolo255caso contrario, non utilizzare il
veicolo. Rivolgersi a un'officina.
3 281
Ripetere la procedura di controllo
pressione dopo aver percorso altri
10 km ma non più di dieci minuti
per assicurarsi che non vi sia una perdita di pressione.
Se la pressione è scesa al di sotto
di 150 kPa (1,5 bar), il veicolo non deve essere usato. Rivolgersi ad
un'officina.
17. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se il compressore diventa caldo,
spegnerlo e attendere almeno
30 min.
La valvola di sicurezza incorporata
si apre a una pressione di
700 kPa (7 bar).Annotare la data di scadenza del kit.
Dopo questa data, la sua capacità di sigillatura non è più garantita. Fare
attenzione alle informazioni sulla
conservazione del flacone di sigil‐
lante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Sostituzione delle ruote Eseguire la seguente procedura, atte‐nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Se necessario, posizionare un cuneo sotto alla ruota diagonal‐
mente opposta a quella da sosti‐
tuire.
● Azionare il freno di staziona‐ mento e innestare la prima, laretromarcia o la posizione P.● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i bulloni delle ruote prima di avvitarli.9Avvertenza
Non ingrassare i bulloni di fissag‐
gio.
Page 258 of 299

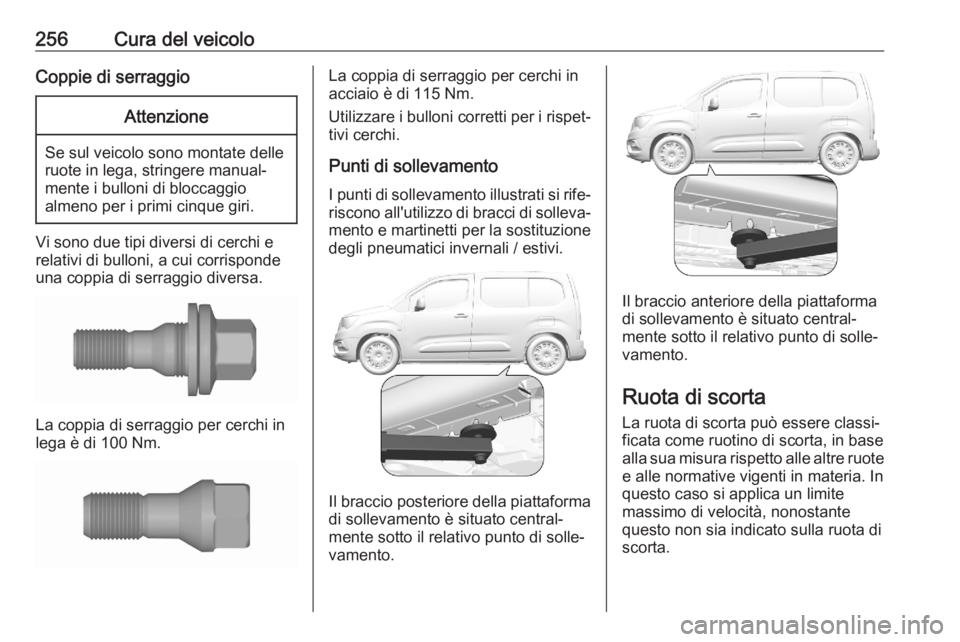

256Cura del veicoloCoppie di serraggioAttenzione
Se sul veicolo sono montate delle
ruote in lega, stringere manual‐
mente i bulloni di bloccaggio
almeno per i primi cinque giri.
Vi sono due tipi diversi di cerchi e
relativi di bulloni, a cui corrisponde
una coppia di serraggio diversa.
La coppia di serraggio per cerchi in
lega è di 100 Nm.
La coppia di serraggio per cerchi in
acciaio è di 115 Nm.
Utilizzare i bulloni corretti per i rispet‐
tivi cerchi.
Punti di sollevamento
I punti di sollevamento illustrati si rife‐
riscono all'utilizzo di bracci di solleva‐ mento e martinetti per la sostituzione
degli pneumatici invernali / estivi.
Il braccio posteriore della piattaforma
di sollevamento è situato central‐
mente sotto il relativo punto di solle‐ vamento.
Il braccio anteriore della piattaforma
di sollevamento è situato central‐
mente sotto il relativo punto di solle‐ vamento.
Ruota di scorta La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia. In
questo caso si applica un limite
massimo di velocità, nonostante
questo non sia indicato sulla ruota di
scorta.
Page 259 of 299

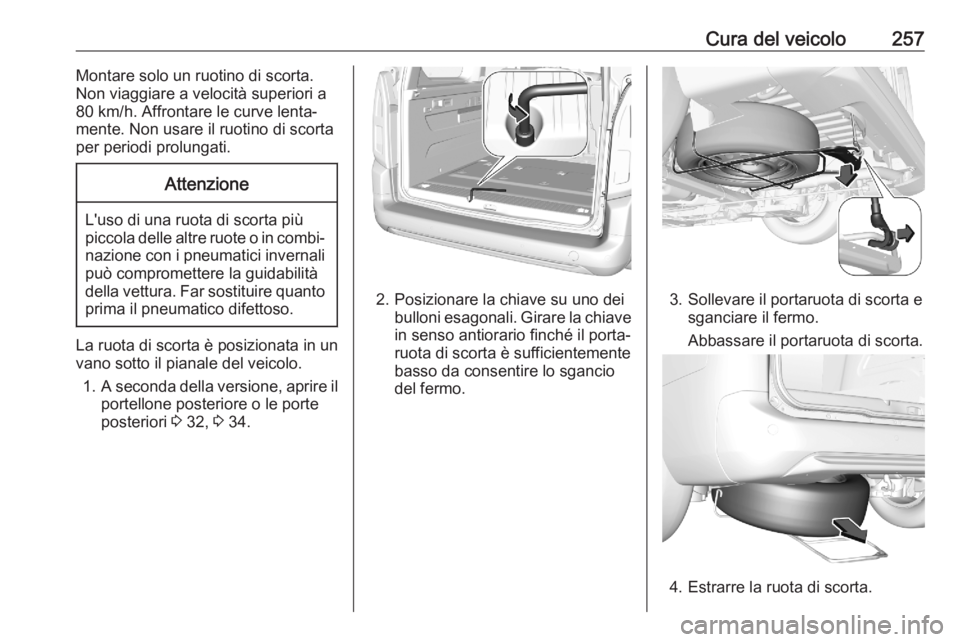

Cura del veicolo257Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. A seconda della versione, aprire il
portellone posteriore o le porte
posteriori 3 32, 3 34.
2. Posizionare la chiave su uno dei
bulloni esagonali. Girare la chiavein senso antiorario finché il porta‐
ruota di scorta è sufficientemente
basso da consentire lo sgancio
del fermo.3. Sollevare il portaruota di scorta e sganciare il fermo.
Abbassare il portaruota di scorta.
4. Estrarre la ruota di scorta.
Page 260 of 299

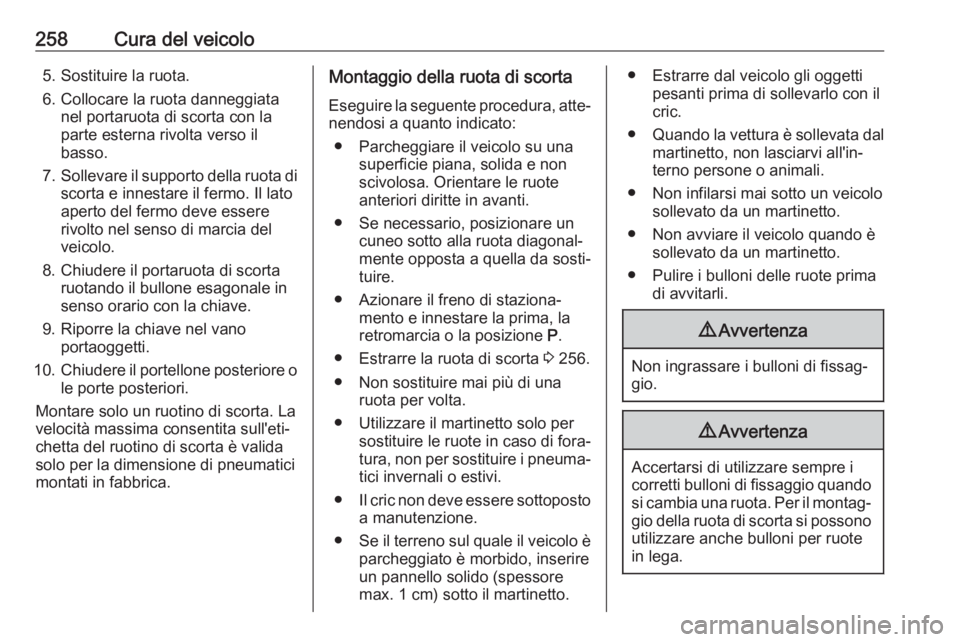

258Cura del veicolo5. Sostituire la ruota.
6. Collocare la ruota danneggiata nel portaruota di scorta con la
parte esterna rivolta verso il
basso.
7. Sollevare il supporto della ruota di
scorta e innestare il fermo. Il lato aperto del fermo deve essere
rivolto nel senso di marcia del
veicolo.
8. Chiudere il portaruota di scorta ruotando il bullone esagonale in
senso orario con la chiave.
9. Riporre la chiave nel vano portaoggetti.
10. Chiudere il portellone posteriore o
le porte posteriori.
Montare solo un ruotino di scorta. La velocità massima consentita sull'eti‐
chetta del ruotino di scorta è valida
solo per la dimensione di pneumatici montati in fabbrica.Montaggio della ruota di scorta
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Se necessario, posizionare un cuneo sotto alla ruota diagonal‐
mente opposta a quella da sosti‐
tuire.
● Azionare il freno di staziona‐ mento e innestare la prima, la
retromarcia o la posizione P.
● Estrarre la ruota di scorta 3 256.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i bulloni delle ruote prima di avvitarli.9Avvertenza
Non ingrassare i bulloni di fissag‐
gio.
9 Avvertenza
Accertarsi di utilizzare sempre i
corretti bulloni di fissaggio quando si cambia una ruota. Per il montag‐
gio della ruota di scorta si possono utilizzare anche bulloni per ruote
in lega.
Page 261 of 299

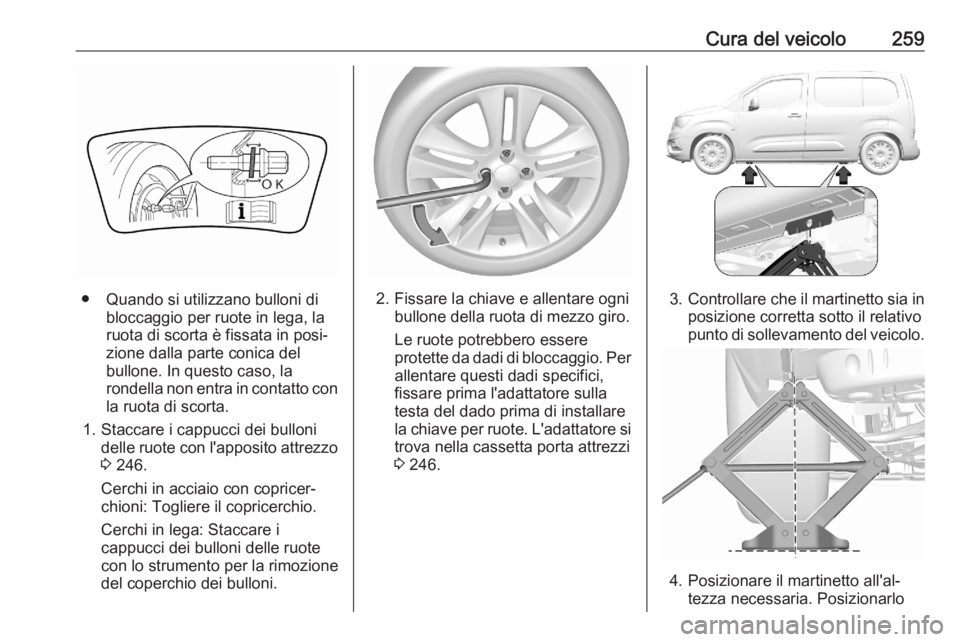

Cura del veicolo259
● Quando si utilizzano bulloni dibloccaggio per ruote in lega, la
ruota di scorta è fissata in posi‐
zione dalla parte conica del
bullone. In questo caso, la
rondella non entra in contatto con
la ruota di scorta.
1. Staccare i cappucci dei bulloni delle ruote con l'apposito attrezzo3 246.
Cerchi in acciaio con copricer‐
chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i
cappucci dei bulloni delle ruote
con lo strumento per la rimozione
del coperchio dei bulloni.2. Fissare la chiave e allentare ogni bullone della ruota di mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per allentare questi dadi specifici,
fissare prima l'adattatore sulla
testa del dado prima di installare
la chiave per ruote. L'adattatore si
trova nella cassetta porta attrezzi
3 246.3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
Page 262 of 299

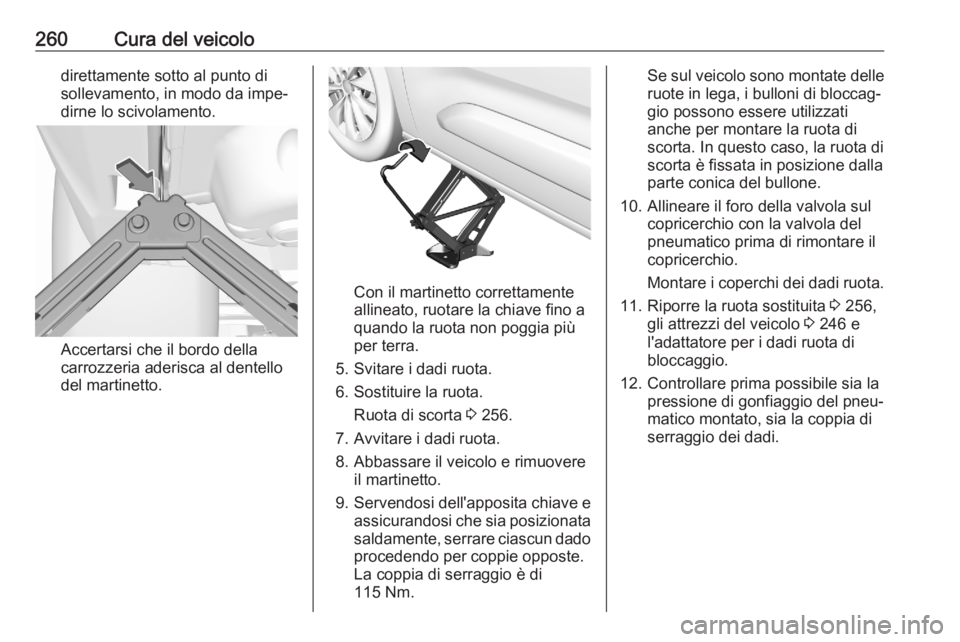

260Cura del veicolodirettamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Accertarsi che il bordo della
carrozzeria aderisca al dentello
del martinetto.
Con il martinetto correttamente
allineato, ruotare la chiave fino a
quando la ruota non poggia più
per terra.
5. Svitare i dadi ruota. 6. Sostituire la ruota. Ruota di scorta 3 256.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi che sia posizionata
saldamente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 115 Nm.
Se sul veicolo sono montate delle ruote in lega, i bulloni di bloccag‐
gio possono essere utilizzati
anche per montare la ruota di
scorta. In questo caso, la ruota di scorta è fissata in posizione dalla
parte conica del bullone.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Riporre la ruota sostituita 3 256,
gli attrezzi del veicolo 3 246 e
l'adattatore per i dadi ruota di
bloccaggio.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Page 263 of 299

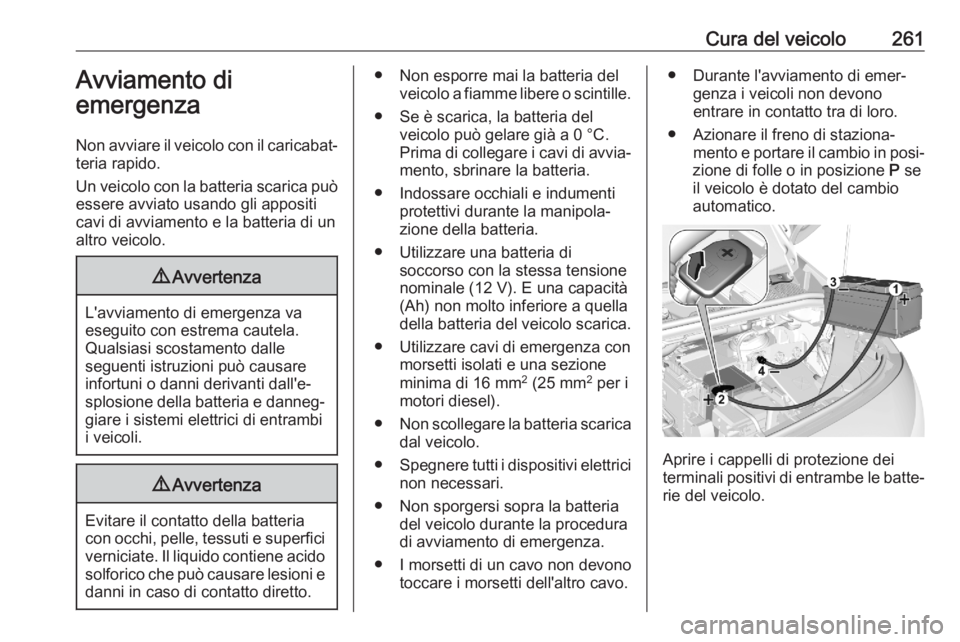

Cura del veicolo261Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria del veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensione
nominale (12 V). E una capacità (Ah) non molto inferiore a quella
della batteria del veicolo scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria del veicolo durante la proceduradi avviamento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.● Durante l'avviamento di emer‐ genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e portare il cambio in posi‐
zione di folle o in posizione P se
il veicolo è dotato del cambio
automatico.
Aprire i cappelli di protezione dei
terminali positivi di entrambe le batte‐
rie del veicolo.
Page 264 of 299

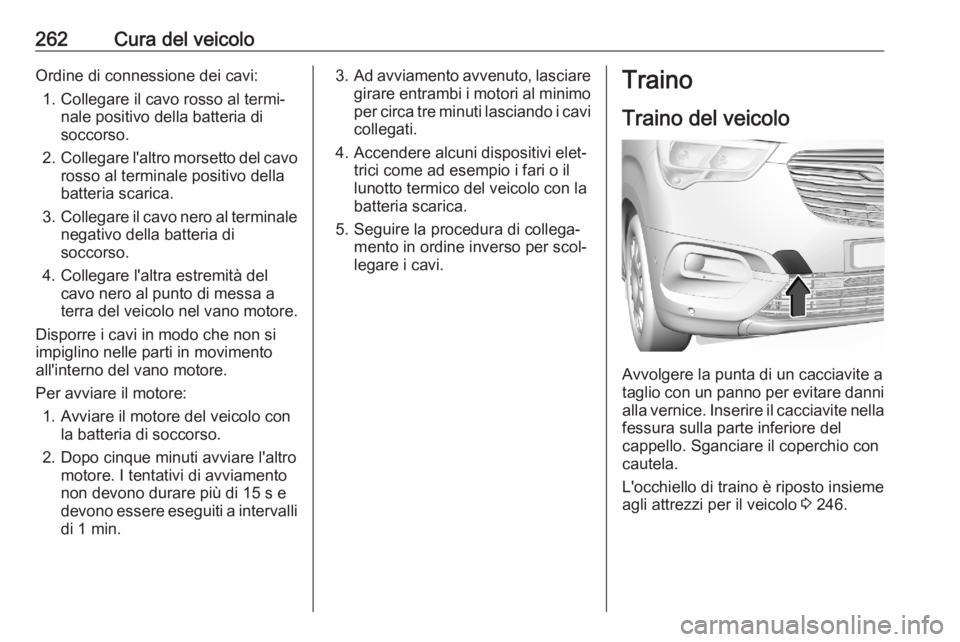

262Cura del veicoloOrdine di connessione dei cavi:1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo cinque minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di 15 s e
devono essere eseguiti a intervalli
di 1 min.3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimoper circa tre minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici come ad esempio i fari o il
lunotto termico del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Avvolgere la punta di un cacciavite a
taglio con un panno per evitare danni alla vernice. Inserire il cacciavite nella
fessura sulla parte inferiore del
cappello. Sganciare il coperchio con
cautela.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 246.
