198Kjøring og bruk

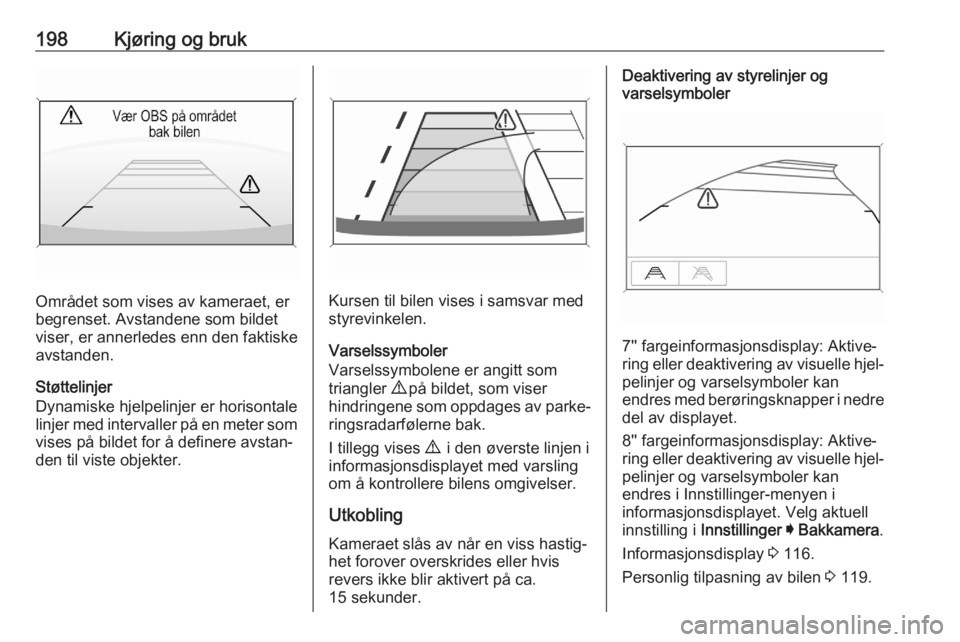

Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselssymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐ ringsradarfølerne bak.
I tillegg vises 9 i den øverste linjen i
informasjonsdisplayet med varsling
om å kontrollere bilens omgivelser.
UtkoblingKameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
15 sekunder.
Deaktivering av styrelinjer og
varselsymboler
7'' fargeinformasjonsdisplay: Aktive‐
ring eller deaktivering av visuelle hjel‐
pelinjer og varselsymboler kan
endres med berøringsknapper i nedre del av displayet.
8'' fargeinformasjonsdisplay: Aktive‐
ring eller deaktivering av visuelle hjel‐
pelinjer og varselsymboler kan
endres i Innstillinger-menyen i
informasjonsdisplayet. Velg aktuell
innstilling i Innstillinger I Bakkamera .
Informasjonsdisplay 3 116.
Personlig tilpasning av bilen 3 119.

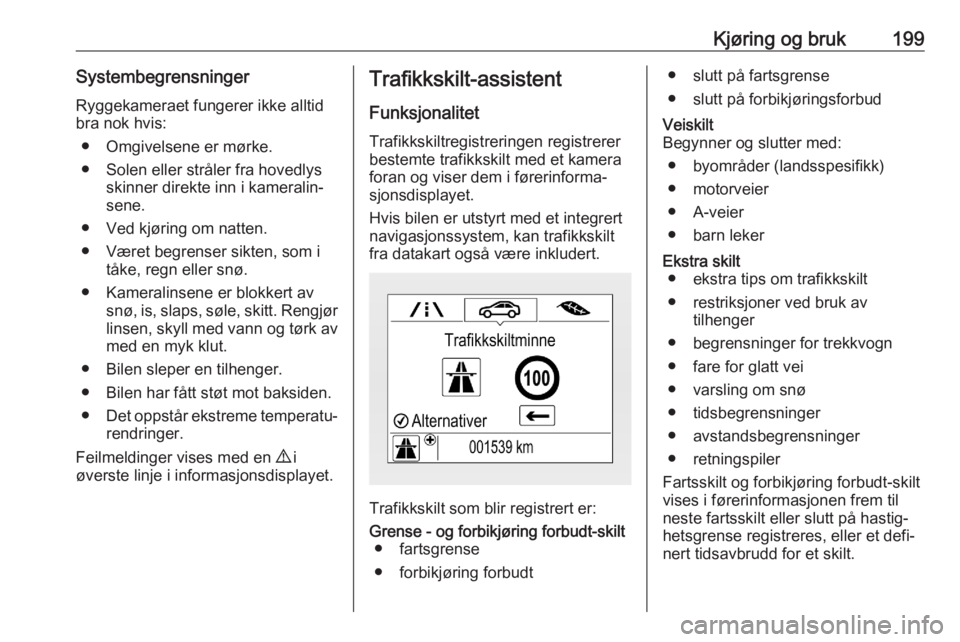

Kjøring og bruk199SystembegrensningerRyggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.
● Kameralinsene er blokkert av snø, is, slaps, søle, skitt. Rengjørlinsen, skyll med vann og tørk avmed en myk klut.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.
Feilmeldinger vises med en 9 i
øverste linje i informasjonsdisplayet.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringen registrerer
bestemte trafikkskilt med et kamera
foran og viser dem i førerinforma‐
sjonsdisplayet.
Hvis bilen er utstyrt med et integrert
navigasjonssystem, kan trafikkskilt
fra datakart også være inkludert.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● restriksjoner ved bruk av tilhenger
● begrensninger for trekkvogn ● fare for glatt vei
● varsling om snø
● tidsbegrensninger
● avstandsbegrensninger
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt
vises i førerinformasjonen frem til
neste fartsskilt eller slutt på hastig‐
hetsgrense registreres, eller et defi‐
nert tidsavbrudd for et skilt.

200Kjøring og bruk
Flere skilt kan vises på displayet
samtidig.
Et utropstegn i en ramme indikerer at
det er oppdaget et ekstra skilt som
systemet ikke kan identifisere enty‐
dig.
Systemet fungerer uten tap av ytelse
opp til en hastighet på 200 km/t
avhengig av lysforholdene. I mørket
er systemet aktivt opp til en hastighet på 160 km/t.
Displayvisning
Informasjon om aktuelle gyldige
trafikkskilt er tilgjengelig på den tilhø‐
rende hjelpesiden for trafikkskilt i
førerinformasjonen.
I tillegg vises de aktuelle gyldige farts‐ grensene hele tiden i den nederste
linjen i førerinformasjonen. Dersom
en fartsgrense med tilleggsopplysnin‐
ger er tilgjengelig, vises et +-symbol i
dette området.I Midlevel-displayet velges Info
Meny ? via MENU og hjelpesiden
for trafikkskilt velges med funksjons‐
velgeren på blinklyshendelen 3 111.

Kjøring og bruk201I høynivå-displayet velges Info Meny
med høyre rattknapper og deretter trykkes P eller Q for å velge hjelpe‐
side for trafikkskilt 3 111.
Når en annen side i førerinformasjo‐ nens meny har vært valgt, og hjelpe‐
siden for trafikkskilt velges på nytt,
vises det sist registrerte trafikkskiltet.
Alarmfunksjon
Alarmfunksjonen kan aktiveres eller
deaktiveres i innstillinger-menyen i
hjelpesiden for trafikkskilt.
Når den er aktivert og registreringssi‐ den for trafikkskilt ikke vises for
øyeblikket, vises nyoppdagede farts‐
grenser og forbudsskilt for innkjøring
som meldingsvinduer i førerinforma‐
sjonen.
I Midlevel-displayet, når hjelpesiden
for trafikkskilt vises, trykkes
SET/CLR på blinklyshendelen.
Velg Varslinger PÅ eller Varslinger
AV ved å dreie funksjonsvelgeren og
trykk SET/CLR .
I høynivå-displayet, når hjelpesiden for trafikkskilt vises, trykkes q på ratt‐
kontrollene.

202Kjøring og bruk
Aktiver alarmer ved å innstille J,
deaktiver alarmer ved å innstille I
med knappen 9.
Varslingen vises i førerinformasjonen
i ca. 8 sekunder.
Tilbakestilling av systemet Innholdet i trafikkskilt-displayet kan
slettes i innstillingsmenyen på hjelpe‐
siden for trafikkskilt ved å velge
Nullstill og bekrefte ved å trykke
SET/CLR på blinklyshendelen eller
9 på rattkontrollene.
Alternativt kan SET/CLR eller 9 tryk‐
kes i 3 sekunder for å slette innholdet
på siden.
Etter en vellykket tilbakestilling høres en ringelyd og følgende "standards‐
kilt" vises inntil det neste trafikkskiltet
registreres eller blir hentet fra naviga‐
sjonssystemet.
I noen tilfeller slettes trafikkskilt-assi‐
stenten automatisk av systemet.
Sletting av trafikkskilt Det forskjellige hendelser som kan
føre til sletting av aktuelle viste trafikk‐ skilt. Etter sletting vises "standards‐
kilt" eller et skilt fra navigasjons-kart‐
dataene i førerinformasjonen.
Årsaker til at skilt blir slettet: ● En forhåndsdefinert strekning er kjørt eller det har gått en bestemttid (avviker for hver skilttype)
● Bilen kjører gjennom en sving
● Hvis ingen navigasjons-kartdata er tilgjengelig og hastigheten
faller under enn 52 km/t (registre‐
ring av tettsted)
● Hvis det finnes tilgjengelige navi‐
gasjons-kartdata og det registre‐
res en bygrense / utkjøring fra by på grunn av endring av kartdata
Trafikkskiltregistrering i
forbindelse med
navigasjonssystem
Hvis bilen er utstyrt med et naviga‐
sjonssystem, kan det aktuelle viste
skiltet enten komme fra en optisk skil‐ tregistrering eller fra kartdataene.
Hvis det aktuelle viste skiltet stammer fra kartdataene og kartinformasjonen
endres, vises et nytt skilt. Dette kan
medføre registrering av et nytt skilt
selv om det ikke kjøres forbi noe skilt
på veien.

222Pleie av bilenLading av bilbatteri9Advarsel
I biler med stopp/start-system må
det påses at ladespenningen ikke
overskrider 14,6 V ved bruk av
batterilader. Ellers kan batteriet i
bilen bli skadet.
Bruk av startkabler 3 255.
Beskyttelse mot utlading Batterispenning
Når bilbatterispenningen er lav, vises
en varselmelding i førerinformasjons‐
displayet.
Når kjøretøyet kjøres, deaktiverer
lastreduksjonsfunksjonen visse funk‐
sjoner midlertidig, f.eks. det oppvar‐
mede bakvinduet.
De deaktiverte funksjonene aktiveres
igjen automatisk så snart forholdene
gjør det mulig.
Økning i tomgangsturtallet
Dersom bilbatteriet må lades, må
dynamoens utgangseffekt økes.
Dette skjer ved en økning i tomgang‐
sturtallet, som kan være hørbar.
En melding vises i førerinformasjons‐ displayet.
Strømuttak
Strømuttakene deaktiveres ved lav
spenning i bilbatteriet.
VarselsetikettBetydningen av symbolene: ● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet
eller skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindheteller alvorlige brannskader.
● Se instruksjonsboken for mer informasjon.
● Det kan finnes eksplosive gasser
i nærheten av bilbatteriet.
Lufting av dieselsystemet Hvis tanken er blitt kjørt tom, må
dieselsystemet luftes. Slå på
tenningen 3 ganger i 15 sekunder per gang. Kjør deretter motoren på star‐
teren i maksimalt 40 sekunder.
Gjenta denne prosessen etter minst
5 sekunder. Hvis motoren ikke starter, søk hjelp på et verksted.

236Pleie av bilenNr.Strømkrets32DC-omformer / LED-display /
Elektrisk varmer / Klimastyring /
Glødepluggkontroller33–34Horn35Motorelektronikk36Høyre fjernlys (halogen, Eco-
LED) / Høyre nærlys (LED)37Venstre fjernlys (halogen, Eco-
LED)38LED-hovedlys / automatisk
lyshøydejustering39Tåkelys foran40Sentral nettportmodul41–42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak / Innvendig baks‐
peil / TilhengermodulNr.Strømkrets45LED-hovedlys venstre / automa‐
tisk lyshøydejustering venstre46Instrumentgruppe47Rattlås48Bakrutevisker49Sidespeil50LED-hovedlys høyre / automa‐
tisk lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet / girstyreenhet53Vindusvisker54Vindusvisker55Dieseleksossystem56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk i dekselet på venstre side for å
ta det av.

238Pleie av bilenNr.Strømkrets34Parkeringsradar / Varsling om
dødvinkel på siden / Infotain‐
mentsystem / USB-kontakt35SOS36Informasjonsdisplay / Instru‐
mentgruppe37Infotainmentsystem / Radio
Lukk sikringsboksdekselet etter at de defekte sikringene er byttet:
1. Sett på dekselet på høyre side.
2. Fell venstre side av dekselet forover. Pass på at låseklemmen
føres som vist på figuren.
Sikringsboksen i bagasjerommet
Sikringsboksen er plassert på venstre side i bagasjerommet, bak et deksel.
Ta av dekselet.
Løsne sikringsboksdekselet, og ta det av.
