2020 MAZDA MODEL 2 sensor

Cámara trasera
(Condición real)
Distancia medida mediante sensores en la pantalla A > B > CDistancia real B > C = A A
A
B
B
C
C
(Exhibici

Cámara de detección delantera (FSC)*
Su vehículo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de aviso de cambio de carril (LDWS)
Sistema de asistencia de mantenimiento en carril (LAS) y sistem a de advertencia de
abandono de carril (LDWS)
Sistema de reconocimiento de señales de tránsito (TSR)
Soporte de freno de ci udad inteligente avanzado (Advanced SCBS)
Sistema de ayuda inteligente para el frenado en la ciudad [Avan ce] (SCBS F)
Sistema de ayuda inteligente para el frenado (SBS)
La cámara sensora hacia adelante (FSC) determina las condicione s adelante del vehículo al
viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varía depen diendo de las condiciones
de alrededor.
ADVERTENCIA
No modifique la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los vehículos
delante suyo. Esto resultará en que el sistema no funcionará normalmente o funcione por
error, lo cual puede producir un accidente grave.
Al conducir
i-ACTIVSENSE
4-216*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

PRECAUCIÓN
No aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara sensora
hacia adelante (FSC).
Si el área situada delante del objetivo de la cámara de detección delantera (FSC) está
obstruida, el sistema no funcionará correcta mente. Por consiguiente, cada sistema podría
no funcionar normalmente lo que podría provocar un accidente inesperado.
 No desarmar o modificar la cámara de detección delantera (FSC).
Desarmar o modificar la cámara de detección delantera (FSC) provocará un
funcionamiento incorrecto o un error de func ionamiento. Por consiguiente, cada sistema
podría no funcionar normalmente lo que po dría provocar un accidente inesperado.
 Ponga atención con los siguientes cuidados pa ra asegurarse el funcionamiento correcto de
la cámara sensora hacia adelante (FSC).
 Tenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni
permitir que se ensucie.
 No desmonte la cubierta de la cámara sensora hacia adelante (FSC).
 No coloque objetos que reflejen luz en el panel de instrumentos.
 Mantenga siempre limpio el vidrio del parabrisas alrededor de la cámara limpiando el
polvo o el empañamiento. Use el desempañ ador de parabrisas para eliminar el
empañamiento del parabrisas.
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
limpiar el interior del parabr isas alrededor de la cámara sensora hacia adelante (FSC).
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda antes de
realizar reparaciones alred edor de la cámara sensora hacia adelante (FSC).
 La cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a un
técnico experto, le recomendamos un técnic o autorizado Mazda para cambiar y reparar
el parabrisas.
 Cuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de
limpieza similares hagan contacto con el obje tivo de la cámara sensora hacia adelante
(FSC). Además, no toque el objetivo de la cámara sensora hacia adelante (FSC).
 Al realizar reparaciones alrededor del espejo re trovisor, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda respecto
a la limpieza del objetivo de la cámara.
 No golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC) o el
área alrededor de ella. Si se golpea fuerte la cámara de detección delantera (FSC) o si hay
rajaduras o daños causados por piedras que vu elan o suciedad a su alrededor, deje de
usar los siguientes sistemas y consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
 Sistema de control de luces de carretera (HBC)
Al conducir
i-ACTIVSENSE
4-217
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Faros LED adaptativos (ALH)
 Sistema de aviso de cambio de carril (LDWS)
 Alerta de atención de conductor (DAA)
 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
 Sistema de reconocimiento de señales de tránsito (TSR)
 Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
 Sistema de ayuda inteligente para el f renado en la ciudad [Avance] (SCBS F)
 Sistema de ayuda inteligente para el frenado (SBS)
 La dirección en que se apunta la cámara se nsora hacia adelante (FSC) ha sido ajustada
con precisión. No cambie la posición de in stalación de la cámara sensora hacia adelante
(FSC) ni la desmonte. De lo contrario, podr ía resultar en daños o malfuncionamientos.
 Use siempre neumáticos para todas las rued as que sean del tamaño especificado, y el
mismo fabricante, marca y diseño. Además, no use neumáticos con patrones de desgaste
diferentes en el mismo vehículo ya que el sistema podría no funcionar normalmente.
 La cámara de detección delantera (FSC) incluye una función para detectar un parabrisas
sucio e informar al conductor; sin embargo, dependiendo de las condiciones, podría no
detectar bolsas de compras, hielo o nieve en el parabrisas. En esos casos, el sistema no
podría determinar precisamente un vehícu lo delante de Ud. y podría no funcionar
normalmente. Conduzca siempre cuidadosam ente y preste atención al camino por
delante.
NOTA
En los siguientes casos, la cámara de detección delantera (FSC) no podrá detectar
objetos correctamente, y cada sistema será incapaz de funcionar normalmente.
La altura del vehículo delante del suyo es baja.
Conduce su vehículo a la misma velocidad que el vehículo delante del suyo.
Los faros no están encendido durante la noche o cuando conduce por un túnel.
En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente.
Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
Se usa el lavador o no se usan los limpiaparabrisas cuando está lloviendo.
Hielo, niebla, nieve, helada, lluvia, suciedad o materias extrañas como una bolsa de
plástico pegada al parabrisas.
Camiones con plataformas de carga bajas y vehículos con perfiles extremadamente
bajos o altos.
Al conducir próximo a paredes sin un patrón (incluyendo cercas y paredes con rayas
longitudinales).
Las luces traseras del vehículo situado delante del suyo están apagadas.
Hay un vehículo fuera del rango de iluminación de los faros.
Al conducir
i-ACTIVSENSE
4-218
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

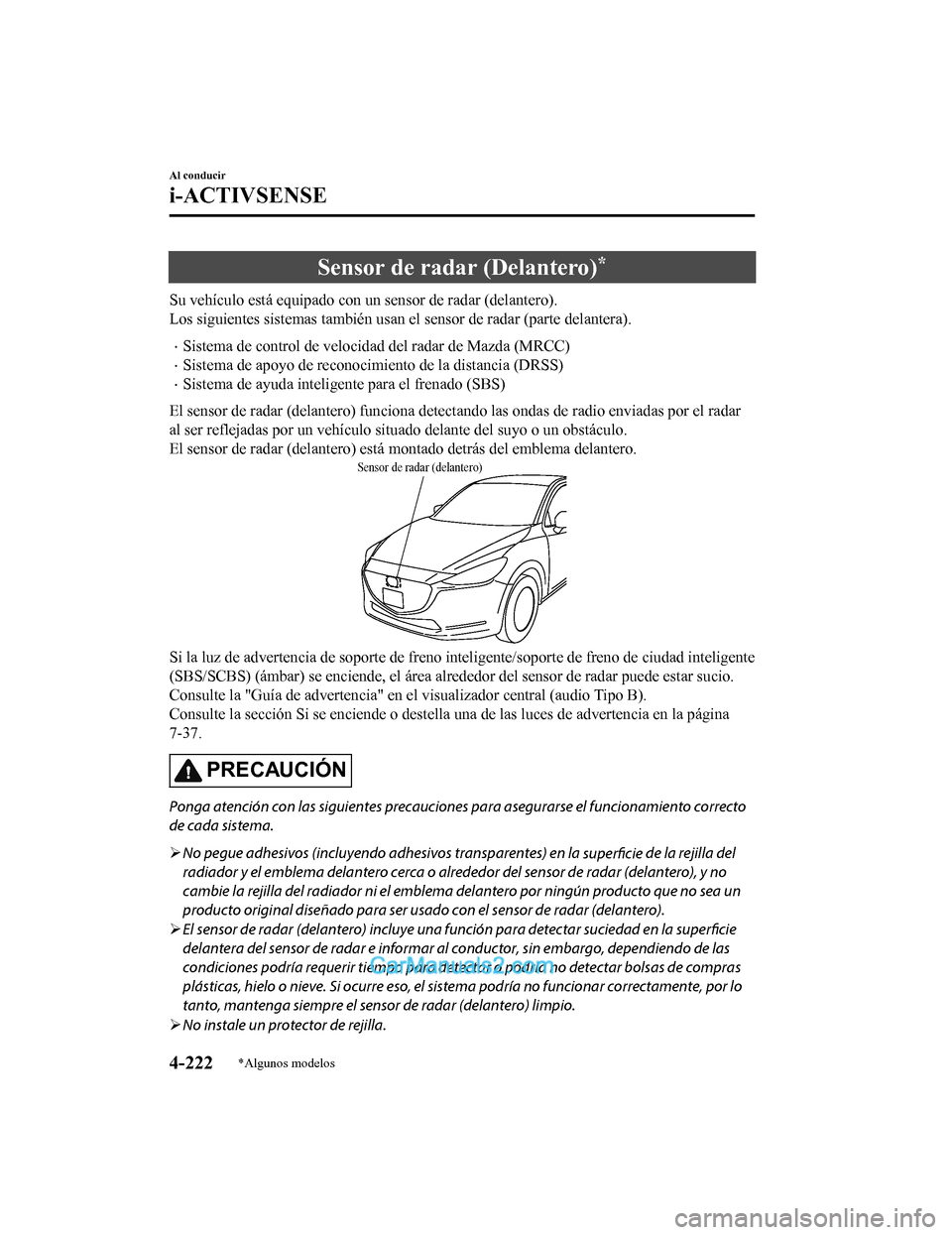

Sensor de radar (Delantero)*
Su vehículo está equipado con un sensor de radar (delantero).
Los siguientes sistemas también usan el sensor de radar (parte delantera).
Sistema de control de velocidad del radar de Mazda (MRCC)
Sistema de apoyo de reconocimiento de la distancia (DRSS)
Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser reflejadas por un vehículo situado delante del suyo o un obstáculo.
El sensor de radar (delantero) está montado detrás del emblema delantero.
Sensor de radar (delantero)
*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Si la parte delantera del vehículo ha sido da ñado en un accidente, se podría haber movido
la posición del sensor de radar (delantero). Detenga el sistema inmediatamente y siempre
haga inspeccionar el vehículo por un técn ico experto, le recomendamos un técnico
autorizado Mazda.
 No use el paragolpes delantero para empujar otros vehículos u obstrucciones como al salir
de un lugar de estacionamiento. De lo contra rio, el sensor de radar (delantero) se podría
golpear y variar su posición.
 No desmonte, no desarme ni modifique el sensor de radar (delantero).
 Para reparaciones, cambios o trabajos de pint ura alrededor del sensor de radar (delantero),
consulte a un técnico autorizado Mazda.
 No
modifique la suspensión. Si se
modifica la suspensión, la altura del vehículo podría
cambiar y el sensor de radar (delantero) podr ía no detectar correctamente un vehículo u
obstrucción situados delante de su vehículo.
NOTA
Bajo las siguientes condiciones, el sensor de radar (delantero) podría no detectar
vehículos delante de su vehículo u obstrucciones correctamente y el sistema podría no
funcionar normalmente.
La superficie trasera de un vehículo delante del suyo podría no reflejar efectivamente
las ondas de radio reflejadas, como ser un tráiler descargado o un vehículo con una
plataforma de carga cubierta por una lona, vehículos con compuerta trasera de
plástico duro y vehículos de forma redondeada.
Vehículos delante del suyo de poca altura y por lo tanto menos área de reflexión de las
ondas de radio.
La visibilidad se reduce debi do a que el vehículo delante del suyo levanta agua, nieve o
arena con sus neumáticos y hacia su parabrisas.
El compartimiento para equipajes/maletero está cargado con objetos pesados o los
asientos traseros están ocupados.
El hielo, la nieve o la suciedad están la superficie delantera del emblema delantero.
Durante tiempo inclemente como cuando llueve, cae nieve o hay tormentas de arena.
Cuando conduzca cerca de instalaciones u objetos que emiten ondas de radio fuertes.
Bajo las siguientes condiciones, el sensor de radar (delantero) podría no detectar los
vehículos u obstáculos situados delante de su vehículo.
El comienzo y final de una curva.
Caminos con curvas continuas.
Caminos angostos debido a trabajos de reparación o sendas cerradas.
El vehículo delante del suyo entra en la zona ciega del sensor de radar.
El vehículo delante del suyo está funcionando anormalmente debido a un accidente o
vehículo dañado.
Caminos con subidas y bajadas repetidas
Al conducir
i-ACTIVSENSE
4-223
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Caminos en mal estado o no pavimentados.
La distancia entres su vehículo y el vehículo delante del suyo es muy poca.
Un vehículo se acerca repentinamente como al entrar en la senda.
Para evitar el funcionamiento incorrecto del sistema, use neumáticos especificados del
mismo tamaño, fabricante, marca y diseño en las cuatro ruedas. Además, no use
neumáticos que tengan diseños o presiones de aire significativamente diferentes en el
mismo vehículo (incluyendo el neumático de repuesto temporario).
Si la batería está descargada, el sistema podría no funcionar correctamente.
Si se conduce el vehículo sobre un camino con poco tránsito y pocos vehículos u
obstrucciones delante que pueda detectar el sensor de radar (delantero), el sensor
detectar

Sensores de radar (Traseros)*
Su vehículo está equipado con sensores de radar (traseros). Los siguientes sistemas también
usan los sensores de radar (parte trasera).
Sistema de monitoreo de punto ciego (BSM)
Alerta trasera de velocidad del tráfico (RCTA)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por el
radar al ser reflejadas por un vehículo que se acerca por detrá s o una obstrucción.
SedánModelo con
compuerta trasera
Sensores de radar (traseros) Sensores de radar (traseros)
*Algunos modelos4-225
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41
