5-125
Fahrhinweise
SCC System überprüfen
Die Meldung erscheint, wenn die
Regelung des Fahrzeugabstands
nicht ordnungsgemäß funktioniert.
Wir empfehlen, das Fahrzeug in eine
HYUNDAI Vertragswerkstatt zu
bringen und das System dort
überprüfen zu lassen.
Einstellen der
Reaktionsgeschwindigkeit
der intelligenten
Geschwindigkeitsregelung
Die Empfindlichkeit der Gesch-
windigkeitsregelung beim Einhalten
des Abstands zum vorausfahrenden
Fahrzeug kann eingestellt werden.
Rufen Sie das Menü 'Benutzereinst.
→Fahrerassistenz →SCC
Ansprechverhalten →Langsam/
Normal/Schnell' auf dem LCD-
Display auf. Zur Auswahl stehen drei
verschiedene Stufen.
5
Wenn der Sensor aufgrund
von Gewalteinwirkung seine
korrekte Einbaulage verlässt,
funktioniert das SCC-System
möglicherweise nicht ord-
nungsgemäß, obwohl keine
Warnmeldung angezeigt wird.
In diesem Fall empfehlen wir,
das Fahrzeug in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
Falls der Stoßfänger im
Bereich um den Radarsensor
beschädigt wird, funktioniert
das SCC-System möglicher-
weise nicht ordnungsgemäß.
Wir empfehlen, das Fahrzeug
von einer HYUNDAI Vertrags-
werkstatt überprüfen zu
lassen.
Verwenden Sie für Reparatur
bzw. Austausch des Sensors
bzw. der Sensorabdeckung
nur Originalteile von
HYUNDAI. Tragen Sie keine
Farbe auf die Sensor-
abdeckung auf.
OOSEV058091L
OOSEV058092L

5-151
Fahrhinweise
5
Bei Fahrzeugen mit
Doppelkupplungsgetriebe ist zu
beachten, dass die Kupplung zu
heiß werden kann, wenn Sie an
steilen Steigungen einen
Anhänger ziehen.
Wenn die Kupplung zu heiß
geworden ist, wird der Notlauf-
modus aktiviert. Im Notlauf-
modus blinkt die Ganganzeige
im Kombiinstrument und es
erklingt ein Signalton.
Dann erscheint eine Warn-
meldung auf dem Display und
das Fahrzeug fährt möglicher-
weise unrund.
Wenn Sie diesen Warnhinweis
ignorieren, verschlechtert sich
möglicherweise das Fahrver-
halten.
Damit sich das Fahrzeug wieder
normal verhält, halten Sie das
Fahrzeug an einer flachen Stelle
an und treten Sie einige Minuten
lang die Fußbremse, bevor Sie
die Fahrt fortsetzen.Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit
angekuppeltem Anhänger nicht auf
einer Gefällstrecke geparkt werden.
Wenn es notwendig ist, dass das
Gespann an einer Gefällstrecke
geparkt werden muss, gehen Sie
bitte wie folgt vor:
1. Parken Sie das Fahrzeug ein.
Drehen Sie das Lenkrad zur
Bordsteinkante (bei Fahrtrichtung
bergab nach rechts, bei Fahrtrich-
tung bergauf nach links).
2. Schalten Sie nach "P" (Parken,
Fahrzeug mit Doppel-
kupplungsgetriebe) bzw. in den
Leerlauf (Fahrzeuge mit
Schaltgetriebe).
3. Betätigen Sie die Feststellbremse
und stellen Sie den Motor ab.
4. Blockieren Sie die Räder des
Anhängers auf der Talseite mit
Unterlegkeilen.5. Lassen Sie den Motor an, treten
Sie die Bremse, schalten Sie in
die Neutralstufe, lösen Sie die
Feststellbremse und lassen Sie
langsam die Bremse los, bis die
Unterlegkeile das Gewicht
aufnehmen.
6. Betätigen Sie erneut die Bremsen
und die Feststellbremse.
7. Schalten Sie nach "P" (Parken,
Fahrzeug mit Doppel-
kupplungsgetriebe) oder in den
ersten Gang (Fahrzeuge mit
Schaltgetriebe), wenn das
Fahrzeug an einer Steigung
abgestellt wird, bzw. nach "R"
(Rückwärtsgang), wenn es sich
um ein Gefälle handelt.
8. Stellen Sie den Motor ab und
lassen Sie das Bremspedal los,
die Feststellbremse lassen Sie
jedoch betätigt.

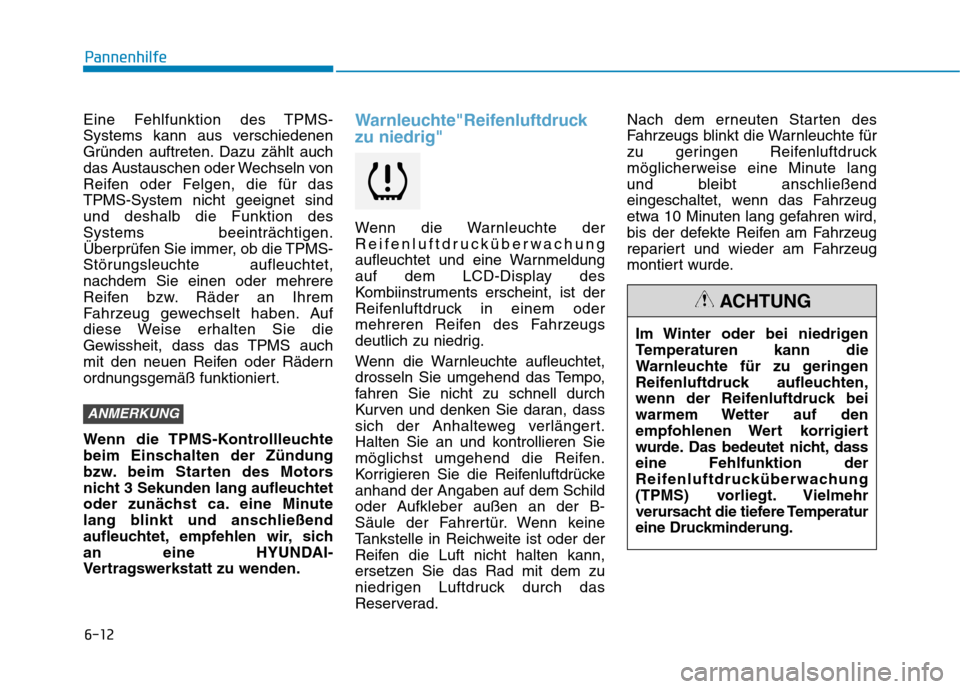

6-12
Pannenhilfe
Eine Fehlfunktion des TPMS-
Systems kann aus verschiedenen
Gründen auftreten. Dazu zählt auch
das Austauschen oder Wechseln von
Reifen oder Felgen, die für das
TPMS-System nicht geeignet sind
und deshalb die Funktion des
Systems beeinträchtigen.
Überprüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet,
nachdem Sie einen oder mehrere
Reifen bzw. Räder an Ihrem
Fahrzeug gewechselt haben. Auf
diese Weise erhalten Sie die
Gewissheit, dass das TPMS auch
mit den neuen Reifen oder Rädern
ordnungsgemäß funktioniert.
Wenn die TPMS-Kontrollleuchte
beim Einschalten der Zündung
bzw. beim Starten des Motors
nicht 3 Sekunden lang aufleuchtet
oder zunächst ca. eine Minute
lang blinkt und anschließend
aufleuchtet, empfehlen wir, sich
an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Warnleuchte"Reifenluftdruck
zu niedrig"
Wenn die Warnleuchte der
Reifenluftdrucküberwachung
aufleuchtet und eine Warnmeldung
auf dem LCD-Display des
Kombiinstruments erscheint, ist der
Reifenluftdruck in einem oder
mehreren Reifen des Fahrzeugs
deutlich zu niedrig.
Wenn die Warnleuchte aufleuchtet,
drosseln Sie umgehend das Tempo,
fahren Sie nicht zu schnell durch
Kurven und denken Sie daran, dass
sich der Anhalteweg verlängert.
Halten Sie an und kontrollieren Sie
möglichst umgehend die Reifen.
Korrigieren Sie die Reifenluftdrücke
anhand der Angaben auf dem Schild
oder Aufkleber außen an der B-
Säule der Fahrertür. Wenn keine
Tankstelle in Reichweite ist oder der
Reifen die Luft nicht halten kann,
ersetzen Sie das Rad mit dem zu
niedrigen Luftdruck durch das
Reserverad.Nach dem erneuten Starten des
Fahrzeugs blinkt die Warnleuchte für
zu geringen Reifenluftdruck
möglicherweise eine Minute lang
und bleibt anschließend
eingeschaltet, wenn das Fahrzeug
etwa 10 Minuten lang gefahren wird,
bis der defekte Reifen am Fahrzeug
repariert und wieder am Fahrzeug
montiert wurde.
ANMERKUNG
Im Winter oder bei niedrigen
Temperaturen kann die
Warnleuchte für zu geringen
Reifenluftdruck aufleuchten,
wenn der Reifenluftdruck bei
warmem Wetter auf den
empfohlenen Wert korrigiert
wurde. Das bedeutet nicht, dass
eine Fehlfunktion der
Reifenluftdrucküberwachung
(TPMS) vorliegt. Vielmehr
verursacht die tiefere Temperatur
eine Druckminderung.
ACHTUNG

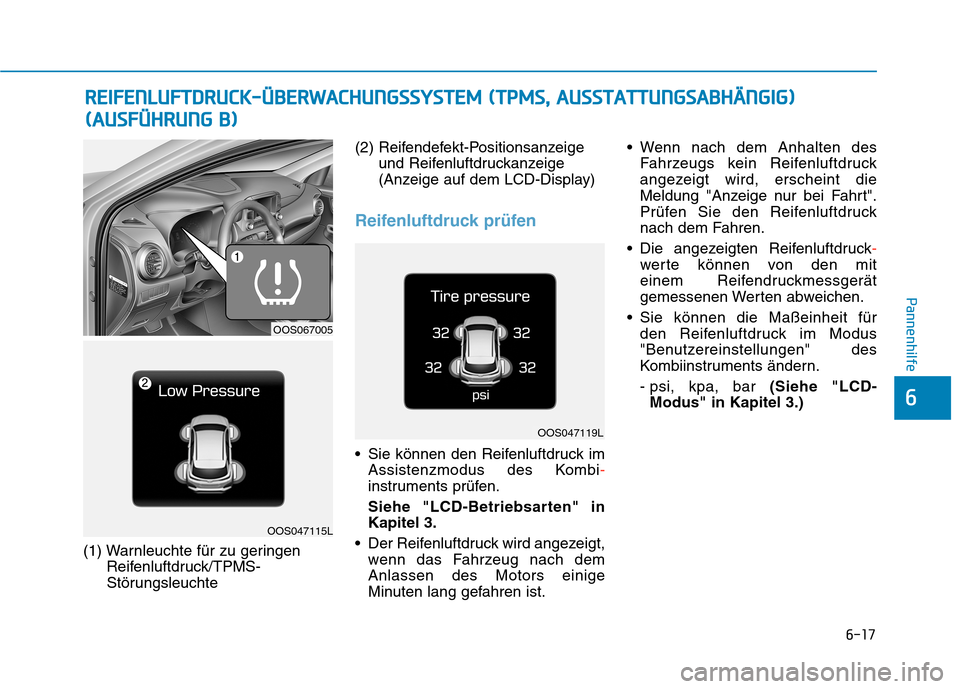

6-17
Pannenhilfe
6
(1) Warnleuchte für zu geringen
Reifenluftdruck/TPMS-
Störungsleuchte(2) Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
(Anzeige auf dem LCD-Display)
Reifenluftdruck prüfen
Sie können den Reifenluftdruck im
Assistenzmodus des Kombi-
instruments prüfen.
Siehe "LCD-Betriebsarten" in
Kapitel 3.
Der Reifenluftdruck wird angezeigt,
wenn das Fahrzeug nach dem
Anlassen des Motors einige
Minuten lang gefahren ist. Wenn nach dem Anhalten des
Fahrzeugs kein Reifenluftdruck
angezeigt wird, erscheint die
Meldung "Anzeige nur bei Fahrt".
Prüfen Sie den Reifenluftdruck
nach dem Fahren.
Die angezeigten Reifenluftdruck-
werte können von den mit
einem Reifendruckmessgerät
gemessenen Werten abweichen.
Sie können die Maßeinheit für
den Reifenluftdruck im Modus
"Benutzereinstellungen" des
Kombiinstruments ändern.
- psi, kpa, bar(Siehe "LCD-
Modus" in Kapitel 3.)
R RE
EI
IF
FE
EN
NL
LU
UF
FT
TD
DR
RU
UC
CK
K-
-Ü
ÜB
BE
ER
RW
WA
AC
CH
HU
UN
NG
GS
SS
SY
YS
ST
TE
EM
M
(
(T
TP
PM
MS
S,
,
A
AU
US
SS
ST
TA
AT
TT
TU
UN
NG
GS
SA
AB
BH
HÄ
ÄN
NG
GI
IG
G)
)
( (A
AU
US
SF
FÜ
ÜH
HR
RU
UN
NG
G
B
B)
)
OOS067005
OOS047115L
OOS047119L

6-19
Pannenhilfe
6
Räder an Ihrem Fahrzeug gewech-
selt haben. Auf diese Weise erhalten
Sie die Gewissheit, dass das TPMS
auch mit den neuen Reifen oder
Rädern ordnungsgemäß funk-
tioniert.
In den folgenden Fällen emp-
fehlen wir, das System in einer
HYUNDAI Vertragswerkstatt über-
prüfen zu lassen.
1. Die Warnleuchte für zu
geringen Reifenluftdruck/
TPMS-Störungsleuchte leuchtet
nach dem Einschalten der
Zündung (Stellung ON) oder bei
laufendem Motor nicht drei
Sekunden lang auf.
2. Die TPMS-Störungsleuchte
blinkt etwa eine Minute lang
und leuchtet dann permanent.
3. Die Reifendefekt-Positions-
anzeige erlischt nicht.Warnleuchte
"Reifenluftdruck
zu niedrig"
Reifendefekt-
Positionsanzeige
und
Reifenluftdruck-
anzeige
Wenn die Warnleuchten der
Reifenluftdrucküberwachung auf-
leuchten und eine Warnmeldung auf
dem LCD-Display des Kombiinstru-
ments erscheint, ist der Reifenluft-
druck in einem oder mehreren
Reifen des Fahrzeugs deutlich zu
niedrig. Die Reifendefekt-Positions-
anzeige zeigt an, in welchem Reifen
der Luftdruck deutlich zu niedrig ist.
Dazu wird die Position des Reifens
durch eine Kontrollleuchte signali-
siert.Wenn eine der Warnleuchten
aufleuchtet, drosseln Sie umgehend
das Tempo, fahren Sie nicht zu
schnell durch Kurven und denken
Sie daran, dass sich der Anhalteweg
verlängert. Halten Sie an und
kontrollieren Sie möglichst umge-
hend die Reifen. Korrigieren Sie die
Reifenluftdrücke anhand der An-
gaben auf dem Schild oder Aufkleber
außen an der B-Säule der Fahrertür.
Wenn keine Tankstelle in Reichweite
ist oder der Reifen die Luft nicht
halten kann, ersetzen Sie das Rad
mit dem zu niedrigen Luftdruck durch
das Reserverad.
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad
etwa zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25
km/h gefahren sind, passiert Fol-
gendes:
Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent, da kein TPMS-
Sensor am Reserverad montiert
ist.
ANMERKUNG
OOS047115L

7-65
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
P/OUTLET2POWER
OUTLET220AICM-Relaiskasten (Steckdosenrelais)
ROOM LP7,5AHandschuhfachleuchte, Kosmetikleuchte links/rechts, Innenraumleuchte,
Dachkonsolenleuchte, drahtloses Ladegerät,
Konsolenschalter Fahrerseite (mit drahtlosem Ladegerät), Gepäckraumleuchte
SpareSpare7,5AErsatzsicherung
B/Alarm10AICM-Relaiskasten (Diebstahlalarmsirenenrelais)
MEMORYMEMORY10AKlimaanlagen-Steuermodul, Head-Up-Display, Kombiinstrument, BCM,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel), Regensensor
SpareSpare20AErsatzsicherung
AMPAMP30AISG-DC/DC-Wandler, AMP
MODULE6MODULE67,5ASmartkey-Steuermodul, BCM
MDPS17,5AMDPS-Einheit
MODULE1MODULE17,5AAktive Luftklappe, Konsolenschalter Fahrerseite (ohne drahtloses Ladegerät),
Warnblinkschalter, Diagnosesteckverbinder
MODULE7MODULE77,5AVordersitzbelüftungsmodul, Vordersitzheizungsmodul, BLDC-Kühllüfter
A/BAG INDIND7,5AKombiinstrument, Klimaanlagen-Steuermodul
Sicherungskasten (Fahrerseite)

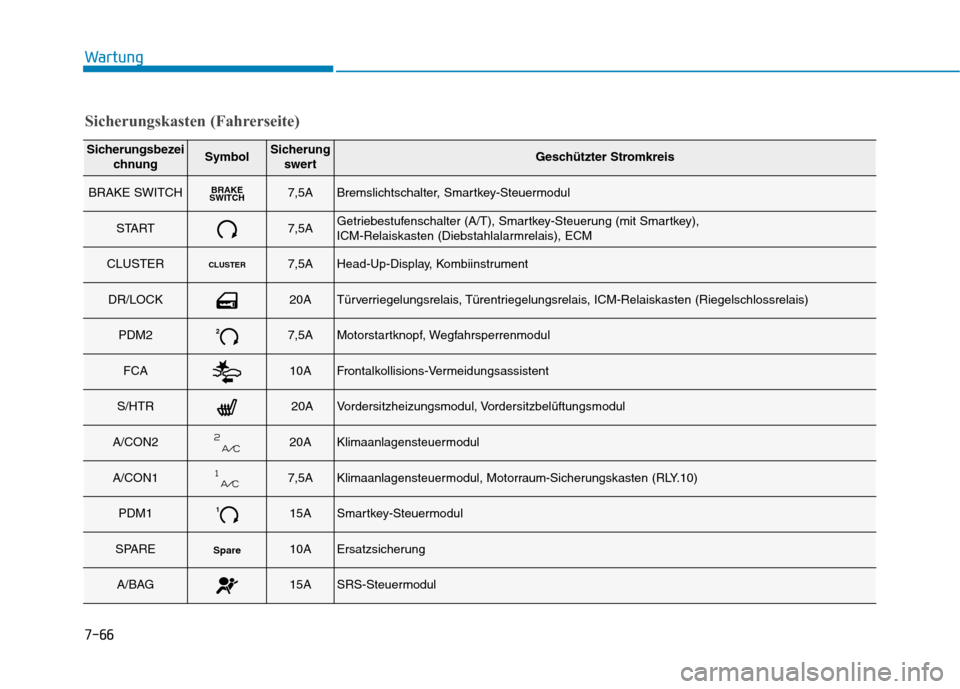

7-66
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
BRAKE SWITCHBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul
START7,5AGetriebestufenschalter (A/T), Smartkey-Steuerung (mit Smartkey),
ICM-Relaiskasten (Diebstahlalarmrelais), ECM
CLUSTERCLUSTER7,5AHead-Up-Display, Kombiinstrument
DR/LOCK20ATürverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
PDM227,5AMotorstartknopf, Wegfahrsperrenmodul
FCA10AFrontalkollisions-Vermeidungsassistent
S/HTR20AVordersitzheizungsmodul, Vordersitzbelüftungsmodul
A/CON220AKlimaanlagensteuermodul
A/CON17,5AKlimaanlagensteuermodul, Motorraum-Sicherungskasten (RLY.10)
PDM1115ASmartkey-Steuermodul
SPARESpare10AErsatzsicherung
A/BAG15ASRS-Steuermodul
Sicherungskasten (Fahrerseite)
