Page 57 of 316

3: összes megtett kilométer (vagy
mérföld) és esetleges üzemzavar
jelzések szimbólumai.
4: sebességváltási javaslat jelzés
(GSI).
FŐMENÜ
A menü a következő pontokból áll:
TRIP
GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO (a funkció azoknál a
verzióknál és piacokon áll
rendelkezésre, ahol jelen van)
PHONE (a funkció azoknál a
verzióknál és piacokon áll
rendelkezésre, ahol jelen van)
NAVIGATION (a funkció azoknál a
verzióknál és piacokon áll
rendelkezésre, ahol jelen van)
ALERTS
VEHICLE SETUP
Vehicle Setup
Ez a menüpont lehetővé teszi a
következőkre vonatkozó beállítások
módosítását:
Display;
Units;
Clock & Date;
Safety
Safety & Assistance;
Lights;
Doors & Locks.Kijelző
A „Display” menüpont kiválasztásával a
következőkre vonatkozó
beállításokat/információkat érhetjük el:
“Display Setup”, "Language", "See
phone" (azoknál a változatoknál és
piacoknál áll rendelkezésre ahol jelen
van), "See navigation" (azoknál a
változatoknál és piacoknál áll
rendelkezésre ahol jelen van), "Trip B
automatic reset", "Display brightness".
Units
A „Units” menüpont megnyomásával
lehet a mértékegységet kiválasztani az
alábbiak közül: "Imperial", "Metric",
"Custom".
Clock & Date
A „Clock & Date” menüpont
kiválasztásával a következő beállítások
elvégzésére van lehetőség: „Set time”,
„Time Format”, „Set Date”.
Safety
A „Security” menüpont kiválasztásával a
következő beállítások elvégzésére van
lehetőség: "Passenger AIR BAG",
"Speed beep", "Seat belt buzzer”
Az "Passenger AIR BAG" beállítás
lehetővé tesz az utasoldali légzsákok
aktiválását / kiiktatását.Kiiktatott
utasvédelem: a műszerfalpanelen
elhelyezett
LED állandó fénnyel ég.Safety & Assistance
A „Security & Assistance” menüpont
kiválasztásával a következő beállítások
elvégzésére van lehetőség: Rain sensor,
Buzzer volume, Brake Control, Brake
C.Sensivity, Park Assist, Park Assist vol.
Lights
A „Lights” menüpont kiválasztásával a
következő beállítások elvégzésére van
lehetőség: "Courtesy lights", "Day
lights", "Cornering lights", "Headlamp
sensorr", "Follow me home".
Doors & Locks
A „Doors & Locks” menüpont
kiválasztásával a következő beállítások
elvégzésére van lehetőség: "Autoclose",
"Flash Lights w/Lock", "Aut. unl. on
exit".
MegjegyzésUconnect™rendszerrel
ellátott gépkocsiknál néhány menüpont
a műszercsoport helyett ennek a
rendszernek a kijelzőjén jelenik meg, és
a kezelése is ott történik (lásd a
Multimédiával foglalkozó fejezetben
vagy az online rendelkezésre álló
kiegészítésben leírtakat).
55
Page 58 of 316

KEZELŐGOMBOK
A kormánykerék bal oldalán
helyezkednek el ábra 76.
Lehetővé teszik a főmenü
menüpontjainak kiválasztását és
használatát a kijelzőn (lásd a „Főmenü”
című részben leírtakat).
/: nyomjuk meg és engedjük
el a gombokat a főmenü eléréshez és a
menüpontok és az almenük felfelé,
illetve lefelé görgetéséhez.
/: nyomjuk meg és engedjük
el a gombokat az információk
megjelenítéseinek vagy a főmenü egy
almenüjének eléréséhez.
OK: nyomjuk meg a gombokat az
információs megjelenítések vagy a
főmenü egy menüpontjához tartozó
almenük eléréséhez/kiválasztásához. A
megjelenített/kiválasztott funkciók
visszaállításához tartsuk a gombot
1 másodpercig megnyomva.
TRIP COMPUTER
A „Trip computer” funkció a
gyújtáskapcsoló MAR állásában a
gépkocsi működési állapotára
vonatkozó információkat jeleníti meg.
Ezt a funkciót két független memória
jellemzi "Trip A" és "Trip B" néven,
amelyeknél egymástól függetlenül
rögzíthetjük az utazási adatokat.
Mindkét memória lenullázható.
A „Trip A” és „Trip B” funkció a
következő adatokat jeleníti meg:
Autonomia (Hatótávolság)
Pillanatnyi üzemanyag-fogyasztás
Távolság (megtett távolság)
Pillanatnyi üzemanyag-fogyasztás
Átlagsebesség
Utazási idő (vezetési idő)
MEGJEGYZÉS A megjelenített adatok a
gépkocsi felszereltségének
függvényében változhatnak.
Az értékek visszaállításához nyomjuk le
és tartsuk lenyomva a kormánykeréken
lévőOKgombot ábra 77.MEGJEGYZÉS A „Hatótávolság” és a
„Pillanatnyi fogyasztás” értékei nem
nullázhatók.
(76. ábra)05036J0004EM
(77. ábra)05036J0004EM
56
ISMERKEDÉS A MŰSZERCSOPORTTAL

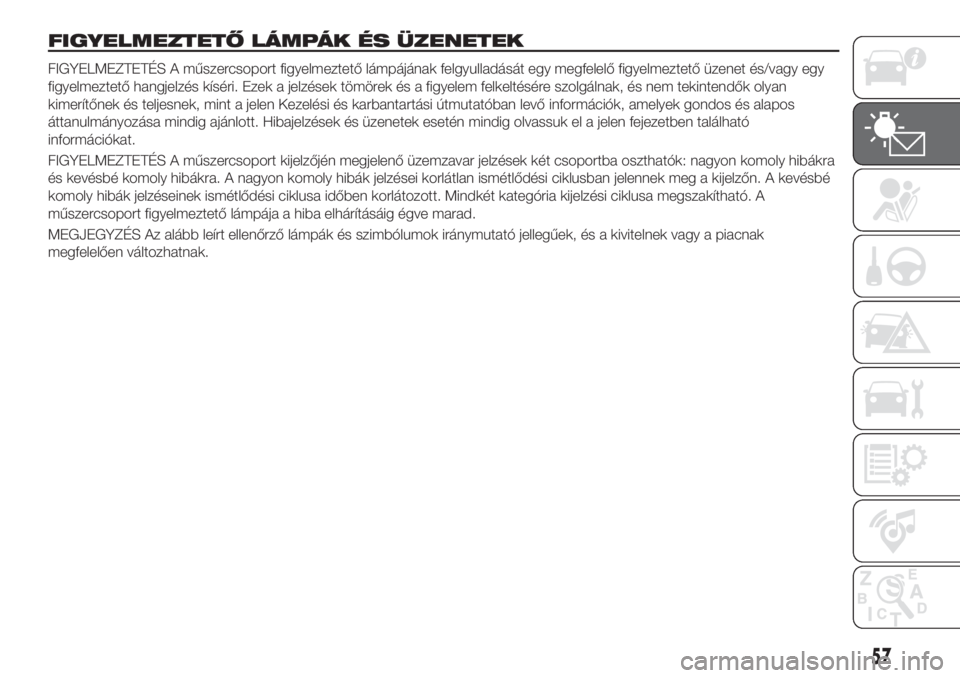

Page 59 of 316

FIGYELMEZTETŐ LÁMPÁK ÉS ÜZENETEK
FIGYELMEZTETÉS A műszercsoport figyelmeztető lámpájának felgyulladását egy megfelelő figyelmeztető üzenet és/vagy egy
figyelmeztető hangjelzés kíséri. Ezek a jelzések tömörek és a figyelem felkeltésére szolgálnak, és nem tekintendők olyan
kimerítőnek és teljesnek, mint a jelen Kezelési és karbantartási útmutatóban levő információk, amelyek gondos és alapos
áttanulmányozása mindig ajánlott. Hibajelzések és üzenetek esetén mindig olvassuk el a jelen fejezetben található
információkat.
FIGYELMEZTETÉS A műszercsoport kijelzőjén megjelenő üzemzavar jelzések két csoportba oszthatók: nagyon komoly hibákra
és kevésbé komoly hibákra. A nagyon komoly hibák jelzései korlátlan ismétlődési ciklusban jelennek meg a kijelzőn. A kevésbé
komoly hibák jelzéseinek ismétlődési ciklusa időben korlátozott. Mindkét kategória kijelzési ciklusa megszakítható. A
műszercsoport figyelmeztető lámpája a hiba elhárításáig égve marad.
MEGJEGYZÉS Az alább leírt ellenőrző lámpák és szimbólumok iránymutató jellegűek, és a kivitelnek vagy a piacnak
megfelelően változhatnak.
57

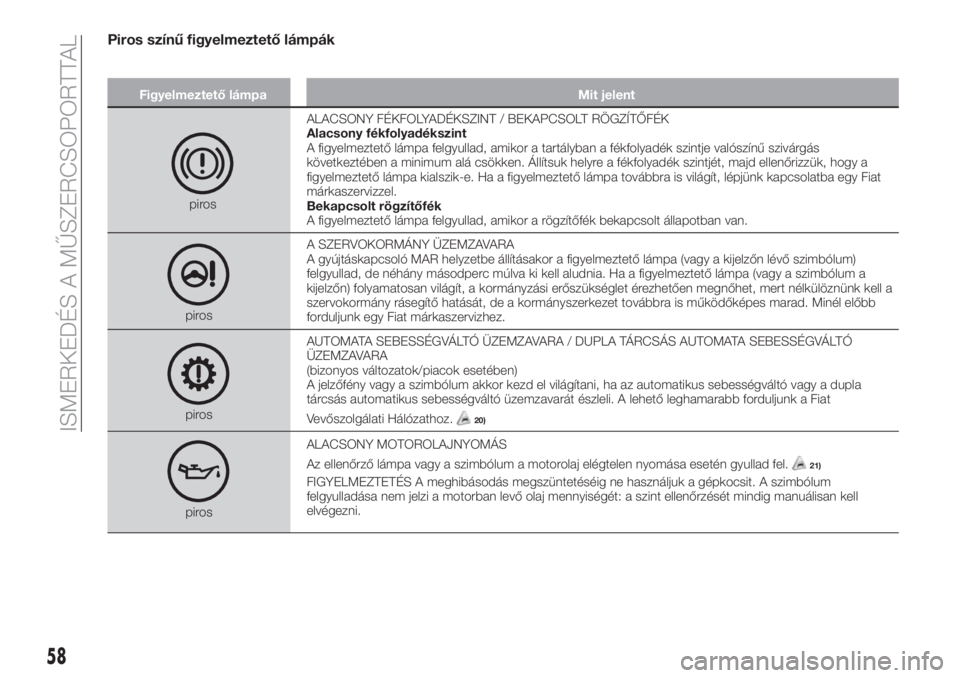

Page 60 of 316

Piros színű figyelmeztető lámpák
Figyelmeztető lámpa Mit jelent
pirosALACSONY FÉKFOLYADÉKSZINT / BEKAPCSOLT RÖGZÍTŐFÉK
Alacsony fékfolyadékszint
A figyelmeztető lámpa felgyullad, amikor a tartályban a fékfolyadék szintje valószínű szivárgás
következtében a minimum alá csökken. Állítsuk helyre a fékfolyadék szintjét, majd ellenőrizzük, hogy a
figyelmeztető lámpa kialszik-e. Ha a figyelmeztető lámpa továbbra is világít, lépjünk kapcsolatba egy Fiat
márkaszervizzel.
Bekapcsolt rögzítőfék
A figyelmeztető lámpa felgyullad, amikor a rögzítőfék bekapcsolt állapotban van.
pirosA SZERVOKORMÁNY ÜZEMZAVARA
A gyújtáskapcsoló MAR helyzetbe állításakor a figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum)
felgyullad, de néhány másodperc múlva ki kell aludnia. Ha a figyelmeztető lámpa (vagy a szimbólum a
kijelzőn) folyamatosan világít, a kormányzási erőszükséglet érezhetően megnőhet, mert nélkülöznünk kell a
szervokormány rásegítő hatását, de a kormányszerkezet továbbra is működőképes marad. Minél előbb
forduljunk egy Fiat márkaszervizhez.
pirosAUTOMATA SEBESSÉGVÁLTÓ ÜZEMZAVARA / DUPLA TÁRCSÁS AUTOMATA SEBESSÉGVÁLTÓ
ÜZEMZAVARA
(bizonyos változatok/piacok esetében)
A jelzőfény vagy a szimbólum akkor kezd el világítani, ha az automatikus sebességváltó vagy a dupla
tárcsás automatikus sebességváltó üzemzavarát észleli. A lehető leghamarabb forduljunk a Fiat
Vevőszolgálati Hálózathoz.20)
pirosALACSONY MOTOROLAJNYOMÁS
Az ellenőrző lámpa vagy a szimbólum a motorolaj elégtelen nyomása esetén gyullad fel.
21)
FIGYELMEZTETÉS A meghibásodás megszüntetéséig ne használjuk a gépkocsit. A szimbólum
felgyulladása nem jelzi a motorban levő olaj mennyiségét: a szint ellenőrzését mindig manuálisan kell
elvégezni.
58
ISMERKEDÉS A MŰSZERCSOPORTTAL

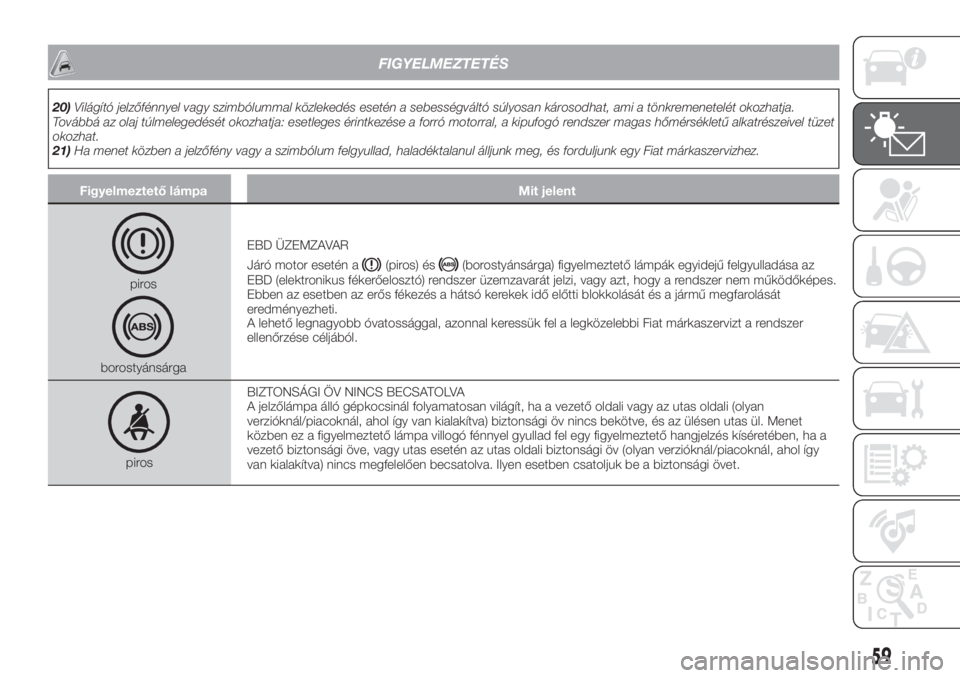

Page 61 of 316

FIGYELMEZTETÉS
20)Világító jelzőfénnyel vagy szimbólummal közlekedés esetén a sebességváltó súlyosan károsodhat, ami a tönkremenetelét okozhatja.
Továbbá az olaj túlmelegedését okozhatja: esetleges érintkezése a forró motorral, a kipufogó rendszer magas hőmérsékletű alkatrészeivel tüzet
okozhat.
21)Ha menet közben a jelzőfény vagy a szimbólum felgyullad, haladéktalanul álljunk meg, és forduljunk egy Fiat márkaszervizhez.
Figyelmeztető lámpa Mit jelent
piros
borostyánsárgaEBD ÜZEMZAVAR
Járó motor esetén a
(piros) és(borostyánsárga) figyelmeztető lámpák egyidejű felgyulladása az
EBD (elektronikus fékerőelosztó) rendszer üzemzavarát jelzi, vagy azt, hogy a rendszer nem működőképes.
Ebben az esetben az erős fékezés a hátsó kerekek idő előtti blokkolását és a jármű megfarolását
eredményezheti.
A lehető legnagyobb óvatossággal, azonnal keressük fel a legközelebbi Fiat márkaszervizt a rendszer
ellenőrzése céljából.
pirosBIZTONSÁGI ÖV NINCS BECSATOLVA
A jelzőlámpa álló gépkocsinál folyamatosan világít, ha a vezető oldali vagy az utas oldali (olyan
verzióknál/piacoknál, ahol így van kialakítva) biztonsági öv nincs bekötve, és az ülésen utas ül. Menet
közben ez a figyelmeztető lámpa villogó fénnyel gyullad fel egy figyelmeztető hangjelzés kíséretében, ha a
vezető biztonsági öve, vagy utas esetén az utas oldali biztonsági öv (olyan verzióknál/piacoknál, ahol így
van kialakítva) nincs megfelelően becsatolva. Ilyen esetben csatoljuk be a biztonsági övet.
59

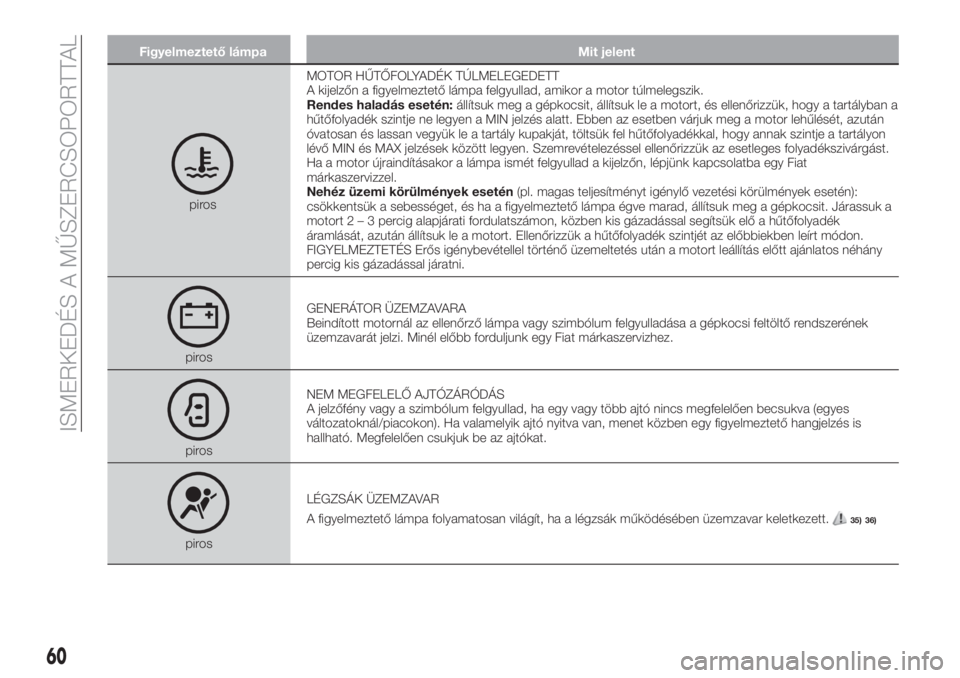

Page 62 of 316

Figyelmeztető lámpa Mit jelent
pirosMOTOR HŰTŐFOLYADÉK TÚLMELEGEDETT
A kijelzőn a figyelmeztető lámpa felgyullad, amikor a motor túlmelegszik.
Rendes haladás esetén:állítsuk meg a gépkocsit, állítsuk le a motort, és ellenőrizzük, hogy a tartályban a
hűtőfolyadék szintje ne legyen a MIN jelzés alatt. Ebben az esetben várjuk meg a motor lehűlését, azután
óvatosan és lassan vegyük le a tartály kupakját, töltsük fel hűtőfolyadékkal, hogy annak szintje a tartályon
lévő MIN és MAX jelzések között legyen. Szemrevételezéssel ellenőrizzük az esetleges folyadékszivárgást.
Ha a motor újraindításakor a lámpa ismét felgyullad a kijelzőn, lépjünk kapcsolatba egy Fiat
márkaszervizzel.
Nehéz üzemi körülmények esetén(pl. magas teljesítményt igénylő vezetési körülmények esetén):
csökkentsük a sebességet, és ha a figyelmeztető lámpa égve marad, állítsuk meg a gépkocsit. Járassuk a
motort2–3percigalapjárati fordulatszámon, közben kis gázadással segítsük elő a hűtőfolyadék
áramlását, azután állítsuk le a motort. Ellenőrizzük a hűtőfolyadék szintjét az előbbiekben leírt módon.
FIGYELMEZTETÉS Erős igénybevétellel történő üzemeltetés után a motort leállítás előtt ajánlatos néhány
percig kis gázadással járatni.
pirosGENERÁTOR ÜZEMZAVARA
Beindított motornál az ellenőrző lámpa vagy szimbólum felgyulladása a gépkocsi feltöltő rendszerének
üzemzavarát jelzi. Minél előbb forduljunk egy Fiat márkaszervizhez.
pirosNEM MEGFELELŐ AJTÓZÁRÓDÁS
A jelzőfény vagy a szimbólum felgyullad, ha egy vagy több ajtó nincs megfelelően becsukva (egyes
változatoknál/piacokon). Ha valamelyik ajtó nyitva van, menet közben egy figyelmeztető hangjelzés is
hallható. Megfelelően csukjuk be az ajtókat.
pirosLÉGZSÁK ÜZEMZAVAR
A figyelmeztető lámpa folyamatosan világít, ha a légzsák működésében üzemzavar keletkezett.
35) 36)
60
ISMERKEDÉS A MŰSZERCSOPORTTAL

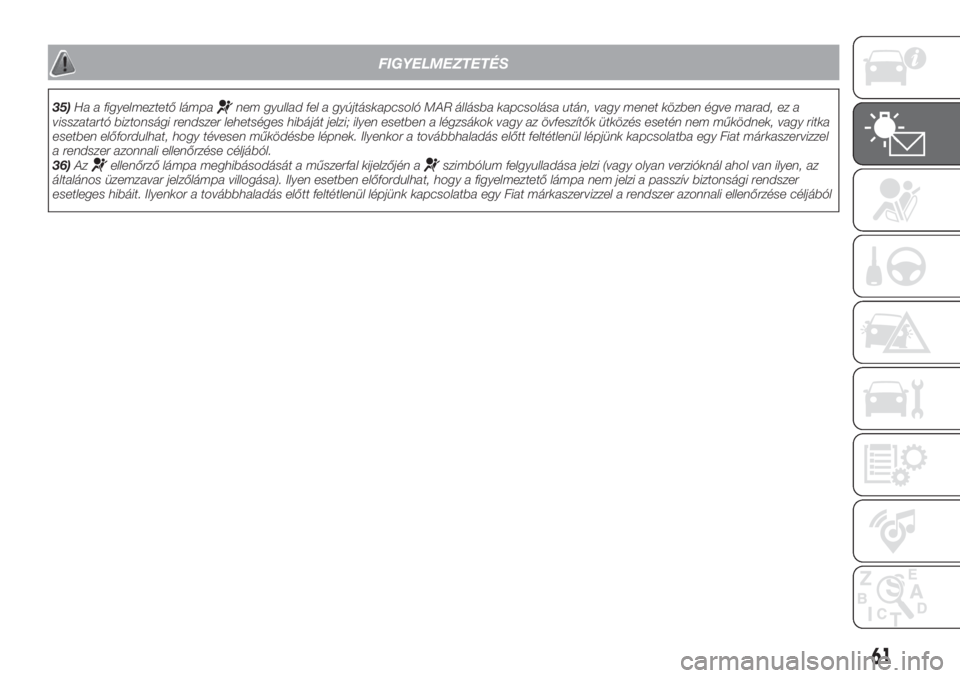

Page 63 of 316
FIGYELMEZTETÉS
35)Ha a figyelmeztető lámpanem gyullad fel a gyújtáskapcsoló MAR állásba kapcsolása után, vagy menet közben égve marad, ez a
visszatartó biztonsági rendszer lehetséges hibáját jelzi; ilyen esetben a légzsákok vagy az övfeszítők ütközés esetén nem működnek, vagy ritka
esetben előfordulhat, hogy tévesen működésbe lépnek. Ilyenkor a továbbhaladás előtt feltétlenül lépjünk kapcsolatba egy Fiat márkaszervizzel
a rendszer azonnali ellenőrzése céljából.
36)Az
ellenőrző lámpa meghibásodását a műszerfal kijelzőjén aszimbólum felgyulladása jelzi (vagy olyan verzióknál ahol van ilyen, az
általános üzemzavar jelzőlámpa villogása). Ilyen esetben előfordulhat, hogy a figyelmeztető lámpa nem jelzi a passzív biztonsági rendszer
esetleges hibáit. Ilyenkor a továbbhaladás előtt feltétlenül lépjünk kapcsolatba egy Fiat márkaszervizzel a rendszer azonnali ellenőrzése céljából
61
Page 64 of 316

Sárga színű figyelmeztető lámpák
Figyelmeztető lámpa Mit jelent
borostyánsárgaÁLTALÁNOS ÜZEMZAVAR
Ennek az ellenőrző lámpának vagy szimbólumnak a villogó felgyulladása, azoknál a változatoknál vagy
piacoknál, ahol rendelhető, a légzsák meghibásodását jelző ellenőrző lámpa üzemzavarát jelzi. Ebben az
esetben a légzsák meghibásodását jelző ellenőrző lámpa esetleg nem jelzi a légzsák rendszer bekövetkező
működési zavarait. Azonnal lépjünk kapcsolatba egy Fiat márkaszervizzel.
Ennek az ellenőrző lámpának vagy szimbólumnak a felgyulladása az üzemanyag-blokkoló rendszer
beavatkozását vagy problémáját, vagy a motorolaj nyomásérzékelő üzemzavarát jelezheti.
borostyánsárgaiTPMS RENDSZER
Az iTPMS rendszer meghibásodása/átmenetileg kikapcsolt iTPMS rendszer
A figyelmeztető lámpa kb. 75 másodpercig villog, majd égve marad (a kijelzőn megjelenő üzenettel együtt),
ha a rendszer átmenetileg kikapcsolt vagy meghibásodott. A rendszer ismét működni kezd, amint a
működési feltételek ezt lehetővé teszik; ellenkező esetben a normál használati körülmények helyreállítása
után végezzük el a "Reset" eljárást.
Amennyiben a hibajelzés továbbra is fennáll, minél hamarabb forduljunk egy Fiat márkaszervizhez.
Gumiabroncsok légnyomása alacsony
A figyelmeztető lámpa állandóan világítva felgyullad, jelezve, hogy egy vagy több gumiabroncs nyomása
alacsonyabb a javasolt értéknél, és/vagy a nyomás lassan csökken. Ilyen esetekben előfordulhat, hogy
nem garantálható a gumiabroncs hosszú élettartama és az optimális üzemanyag-fogyasztás. Javasoljuk a
helyes nyomás érték helyreállítását (lásd a "Kerekek" bekezdést a "Műszaki adatok" fejezetben). A jármű
normál használati feltételeinek helyreállítását követően végezzük el a "Reset" eljárást.
FIGYELMEZTETÉS Ne vezessünk tovább egy vagy több leeresztett gumiabronccsal, mert az jelentősen
rontja a gépkocsi vezethetőségét. Állítsuk meg a gépkocsit, kerülve a hirtelen fékezéseket és
kanyarodásokat.
borostyánsárgaABS RENDSZER ÜZEMZAVAR
Az ABS figyelmeztető lámpa felgyullad, amikor a rendszer üzemképtelen. Ebben az esetben a fékrendszer
eredeti hatásossága változatlanul megmarad, de nélkülöznünk kell az ABS által biztosított előnyöket.
Óvatosan vezessünk tovább, és minél hamarabb keressünk fel egy Fiat márkaszervizt.
62
ISMERKEDÉS A MŰSZERCSOPORTTAL
