csatlakoztassuk szét az elektromos
csatlakozót és cseréljük ki az 1. égőt
ábra 140;
csatlakoztassuk vissza az elektromos
csatlakozót az új égőhöz;
helyezzük vissza az egységet a
megfelelő fészekbe;
helyezzük vissza a gumifedelet.
FIGYELMEZTETÉS Az izzócserét
kizárólag álló motornál végezzük el. Az
égési sérülések megelőzése érdekében
győződjünk meg arról, hogy maga a
motor hideg.
Első irányjelzők
Az izzó 4 ábra 140 cseréjét az alábbiak
szerint végezzük:
fordítsuk el az égő-égőtartó egységet
az óra járásával ellentétes irányba;
cseréljük ki a "bajonett" csatlakozóval
szerelt égőt;
ezt követően helyezzük az
ágyazatába az égő-foglalat egységet,
és forgassuk el az óramutató járásának
irányában, bizonyosodjunk meg róla,
hogy megfelelően rögzült.
Ködfényszórók
Az izzók cseréjét az alábbiak szerint
végezzük:
teljesen kormányozzuk a gépkocsi
belseje felé a kerekeket;
a szerszámkészletben található
csavarhúzóval hajtsuk ki az1 csavarokat ábra 138, és távolítsuk el
a 2 fedelet;
fordítsuk az 1. égő-égőtartó
egységet az óra járásával ellentétes
irányba ábra 143 és húzzuk kifelé;
kössük le az elektromos csatlakozót;
csatlakoztassuk a csatlakozót az új
egységhez: azután az óra járásával
egyező irányba fordítva helyezzük a
helyére, bizonyosodjunk meg annak
megfelelő rögzítéséről;
végül szereljük vissza az ellenőrző
ablakot.
Oldalsó irányjelzők
Az égő cseréjét a következők szerint
végezzük:
a nyíl irányában az 1 lámpatestre
ábra 144 gyakorolt erővel nyomjuk
össze a belső 2 rugót, azután húzzuk ki
a lámpatestet;
az óramutató járásával ellentétes
irányú forgatással húzzuk ki a 3.
foglalatot, abból húzzuk ki a
benyomással rögzülő 4. izzót, és
cseréljük ki;
az óramutató járásával megegyezően
forgatva helyezzük vissza a 3. foglalatot
a lámpatestbe;
helyezzük vissza a lámpatestet,
ügyelve a 2. belső rögzítőrugó biztos
beakadására.
Xenon gázkisüléses fényszórókkal
szerelt változatok
Távolsági / tompított fényszórók
(bizonyos változatok/piacok esetében)
Ezeknek az izzóknak a cseréjét egy Fiat
márkaszervizben végeztessük el.
(143. ábra)08026J0016EM
(144. ábra)08026J0005EM
159

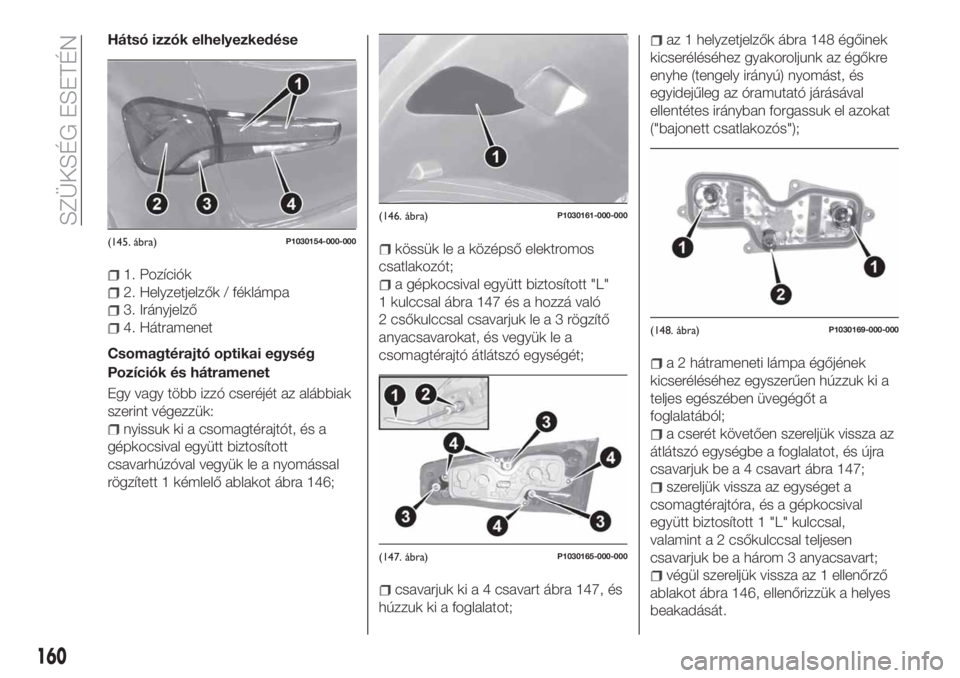

Hátsó izzók elhelyezkedése
1. Pozíciók
2. Helyzetjelzők / féklámpa
3. Irányjelző
4. Hátramenet
Csomagtérajtó optikai egység
Pozíciók és hátramenet
Egy vagy több izzó cseréjét az alábbiak
szerint végezzük:
nyissuk ki a csomagtérajtót, és a
gépkocsival együtt biztosított
csavarhúzóval vegyük le a nyomással
rögzített 1 kémlelő ablakot ábra 146;
kössük le a középső elektromos
csatlakozót;
a gépkocsival együtt biztosított "L"
1 kulccsal ábra 147 és a hozzá való
2 csőkulccsal csavarjuk lea3rögzítő
anyacsavarokat, és vegyük le a
csomagtérajtó átlátszó egységét;
csavarjuk ki a 4 csavart ábra 147, és
húzzuk ki a foglalatot;
az 1 helyzetjelzők ábra 148 égőinek
kicseréléséhez gyakoroljunk az égőkre
enyhe (tengely irányú) nyomást, és
egyidejűleg az óramutató járásával
ellentétes irányban forgassuk el azokat
("bajonett csatlakozós");
a 2 hátrameneti lámpa égőjének
kicseréléséhez egyszerűen húzzuk ki a
teljes egészében üvegégőt a
foglalatából;
a cserét követően szereljük vissza az
átlátszó egységbe a foglalatot, és újra
csavarjuk be a 4 csavart ábra 147;
szereljük vissza az egységet a
csomagtérajtóra, és a gépkocsival
együtt biztosított 1 "L" kulccsal,
valamint a 2 csőkulccsal teljesen
csavarjuk be a három 3 anyacsavart;
végül szereljük vissza az 1 ellenőrző
ablakot ábra 146, ellenőrizzük a helyes
beakadását.
(145. ábra)P1030154-000-000
(146. ábra)P1030161-000-000
(147. ábra)P1030165-000-000
(148. ábra)P1030169-000-000
160
SZÜKSÉG ESETÉN

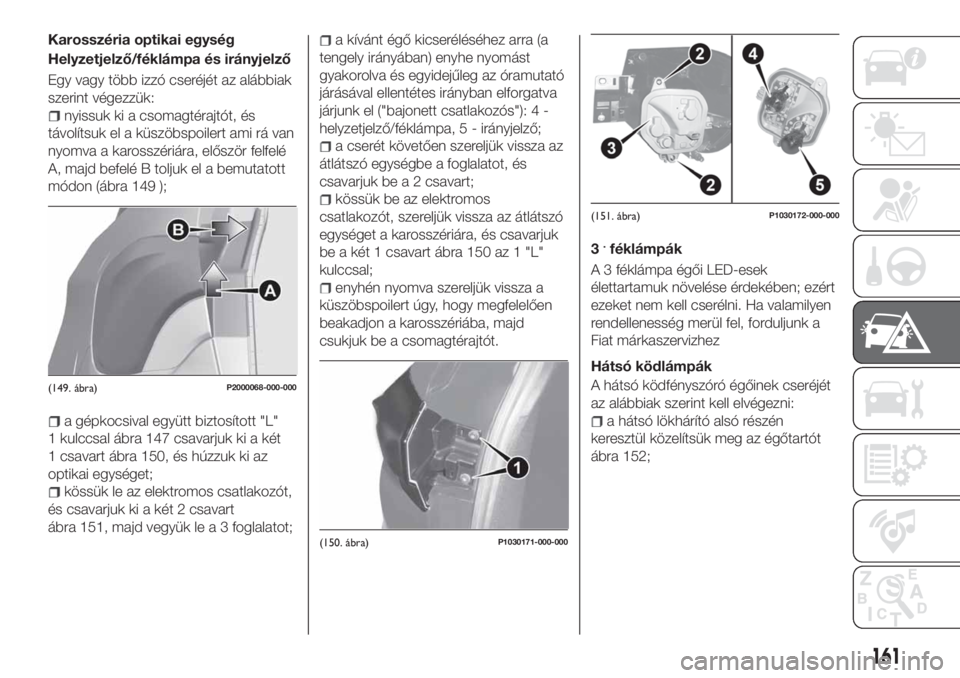

Karosszéria optikai egység
Helyzetjelző/féklámpa és irányjelző
Egy vagy több izzó cseréjét az alábbiak
szerint végezzük:
nyissuk ki a csomagtérajtót, és
távolítsuk el a küszöbspoilert ami rá van
nyomva a karosszériára, először felfelé
A, majd befelé B toljuk el a bemutatott
módon (ábra 149 );
a gépkocsival együtt biztosított "L"
1 kulccsal ábra 147 csavarjuk ki a két
1 csavart ábra 150, és húzzuk ki az
optikai egységet;
kössük le az elektromos csatlakozót,
és csavarjuk ki a két 2 csavart
ábra 151, majd vegyük le a 3 foglalatot;
a kívánt égő kicseréléséhez arra (a
tengely irányában) enyhe nyomást
gyakorolva és egyidejűleg az óramutató
járásával ellentétes irányban elforgatva
járjunk el ("bajonett csatlakozós"): 4 -
helyzetjelző/féklámpa, 5 - irányjelző;
a cserét követően szereljük vissza az
átlátszó egységbe a foglalatot, és
csavarjuk be a 2 csavart;
kössük be az elektromos
csatlakozót, szereljük vissza az átlátszó
egységet a karosszériára, és csavarjuk
be a két 1 csavart ábra 150 az 1 "L"
kulccsal;
enyhén nyomva szereljük vissza a
küszöbspoilert úgy, hogy megfelelően
beakadjon a karosszériába, majd
csukjuk be a csomagtérajtót.3
.féklámpák
A 3 féklámpa égői LED-esek
élettartamuk növelése érdekében; ezért
ezeket nem kell cserélni. Ha valamilyen
rendellenesség merül fel, forduljunk a
Fiat márkaszervizhez

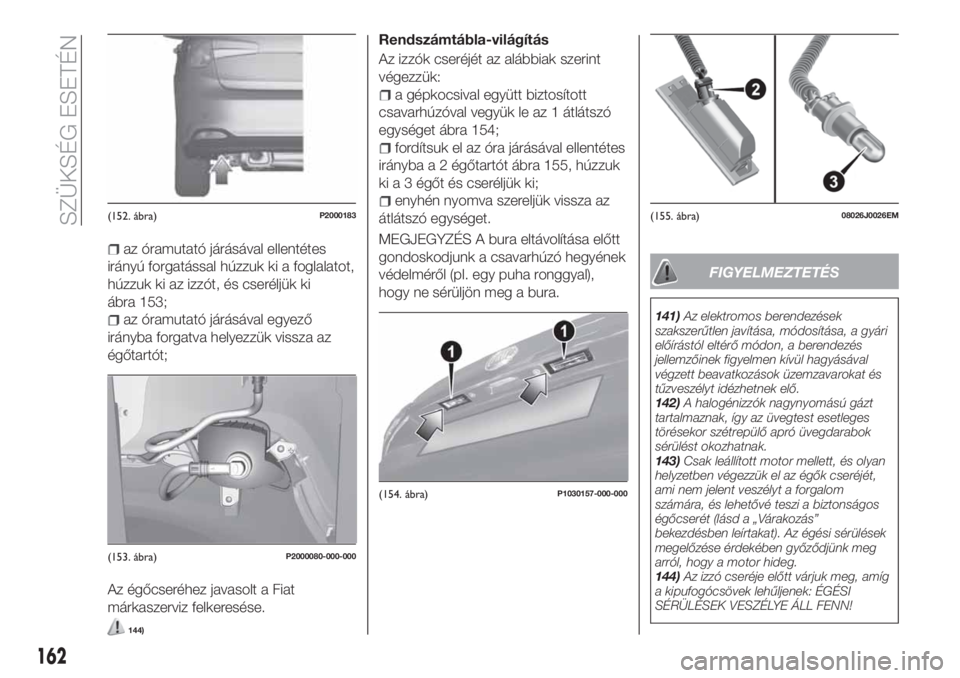

Hátsó ködlámpák
A hátsó ködfényszóró égőinek cseréjét
az alábbiak szerint kell elvégezni:
a hátsó lökhárító alsó részén
keresztül közelítsük meg az égőtartót
ábra 152;
(149. ábra)P2000068-000-000
(150. ábra)P1030171-000-000
(151. ábra)P1030172-000-000
161

az óramutató járásával ellentétes
irányú forgatással húzzuk ki a foglalatot,
húzzuk ki az izzót, és cseréljük ki
ábra 153;
az óramutató járásával egyező
irányba forgatva helyezzük vissza az
égőtartót;
Az égőcseréhez javasolt a Fiat
márkaszerviz felkeresése.
144)
Rendszámtábla-világítás
Az izzók cseréjét az alábbiak szerint
végezzük:
a gépkocsival együtt biztosított
csavarhúzóval vegyük le az 1 átlátszó
egységet ábra 154;
fordítsuk el az óra járásával ellentétes
irányba a 2 égőtartót ábra 155, húzzuk
ki a 3 égőt és cseréljük ki;
enyhén nyomva szereljük vissza az
átlátszó egységet.
MEGJEGYZÉS A bura eltávolítása előtt
gondoskodjunk a csavarhúzó hegyének
védelméről (pl. egy puha ronggyal),
hogy ne sérüljön meg a bura.
FIGYELMEZTETÉS
141)Az elektromos berendezések
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és
tűzveszélyt idézhetnek elő.
142)A halogénizzók nagynyomású gázt
tartalmaznak, így az üvegtest esetleges
törésekor szétrepülő apró üvegdarabok
sérülést okozhatnak.
143)Csak leállított motor mellett, és olyan
helyzetben végezzük el az égők cseréjét,
ami nem jelent veszélyt a forgalom
számára, és lehetővé teszi a biztonságos
égőcserét (lásd a „Várakozás”
bekezdésben leírtakat). Az égési sérülések
megelőzése érdekében győződjünk meg
arról, hogy a motor hideg.
144)Az izzó cseréje előtt várjuk meg, amíg
a kipufogócsövek lehűljenek: ÉGÉSI
SÉRÜLÉSEK VESZÉLYE ÁLL FENN!
(152. ábra)P2000183
(153. ábra)P2000080-000-000
(154. ábra)P1030157-000-000
(155. ábra)08026J0026EM
162
SZÜKSÉG ESETÉN

FIGYELMEZTETÉS
62)A halogénizzókat csakis a
fémfoglalatuknál fogjuk meg. Ha az
üvegtestet ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis
megérintettük, alkoholos ruhával töröljük le,
és hagyjuk megszáradni.

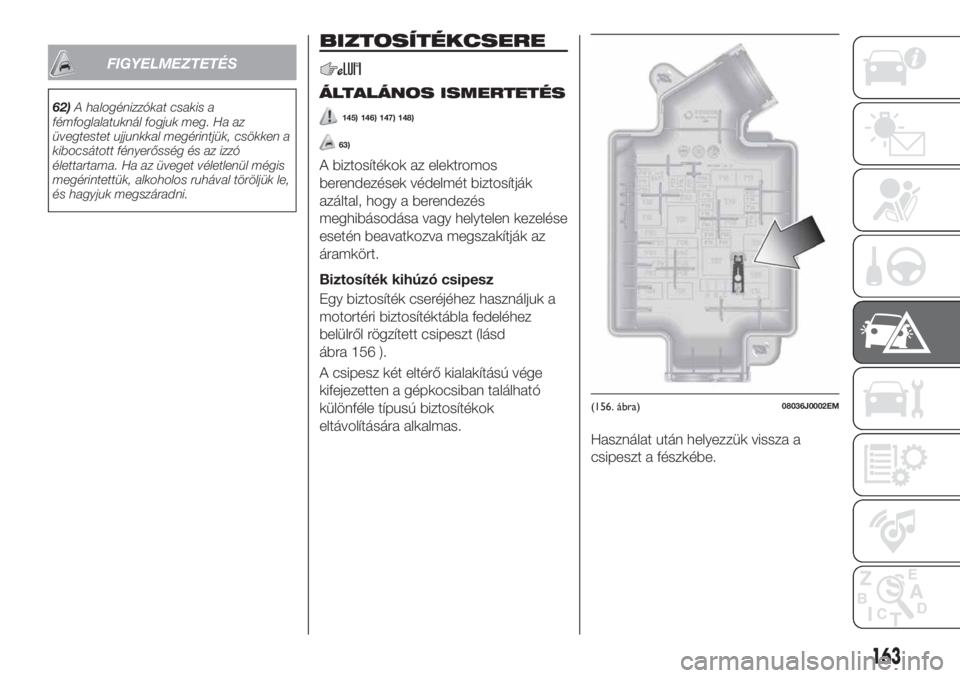

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
145) 146) 147) 148)
63)
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
Biztosíték kihúzó csipesz
Egy biztosíték cseréjéhez használjuk a
motortéri biztosítéktábla fedeléhez
belülről rögzített csipeszt (lásd
ábra 156 ).
A csipesz két eltérő kialakítású vége
kifejezetten a gépkocsiban található
különféle típusú biztosítékok
eltávolítására alkalmas.
Használat után helyezzük vissza a
csipeszt a fészkébe.
(156. ábra)08036J0002EM
163

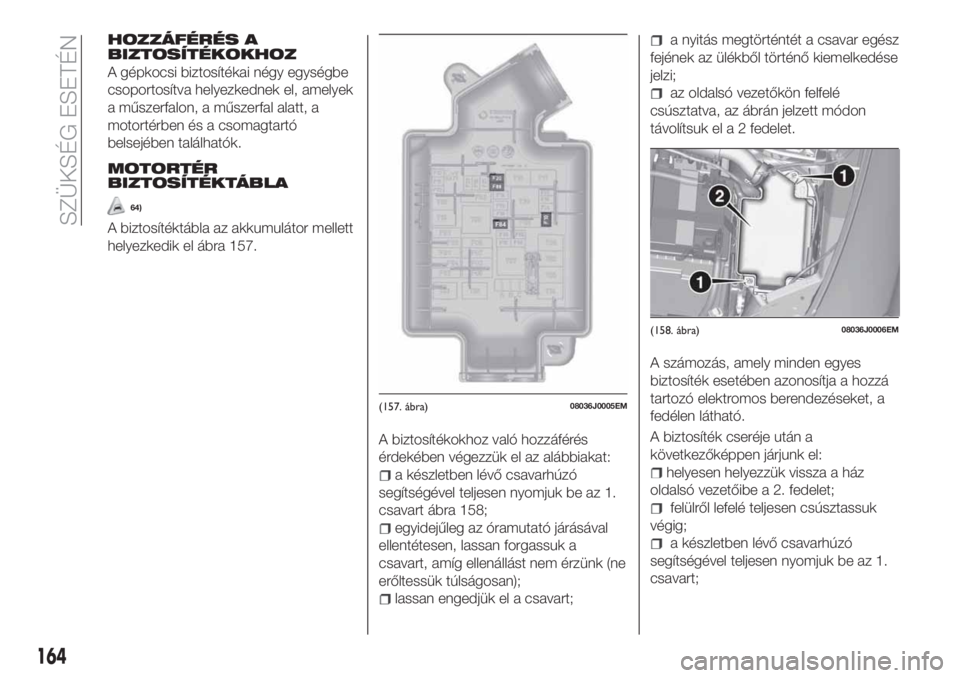

HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
A gépkocsi biztosítékai négy egységbe
csoportosítva helyezkednek el, amelyek
a műszerfalon, a műszerfal alatt, a
motortérben és a csomagtartó
belsejében találhatók.
MOTORTÉR
BIZTOSÍTÉKTÁBLA
64)
A biztosítéktábla az akkumulátor mellett
helyezkedik el ábra 157.
A biztosítékokhoz való hozzáférés
érdekében végezzük el az alábbiakat:
a készletben lévő csavarhúzó
segítségével teljesen nyomjuk be az 1.
csavart ábra 158;
egyidejűleg az óramutató járásával
ellentétesen, lassan forgassuk a
csavart, amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;
a nyitás megtörténtét a csavar egész
fejének az ülékből történő kiemelkedése
jelzi;
az oldalsó vezetőkön felfelé
csúsztatva, az ábrán jelzett módon
távolítsuk el a 2 fedelet.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a
fedélen látható.
A biztosíték cseréje után a
következőképpen járjunk el:
helyesen helyezzük vissza a ház
oldalsó vezetőibe a 2. fedelet;
felülről lefelé teljesen csúsztassuk
végig;
a készletben lévő csavarhúzó
segítségével teljesen nyomjuk be az 1.
csavart;
(157. ábra)08036J0005EM
(158. ábra)08036J0006EM
164
SZÜKSÉG ESETÉN

egyidejűleg az óramutató járásával
megegyezően, lassan forgassuk a
csavart, amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;
a zárás megtörténtét a csavar egész
fejének az ülékbe való rögzülése jelzi.

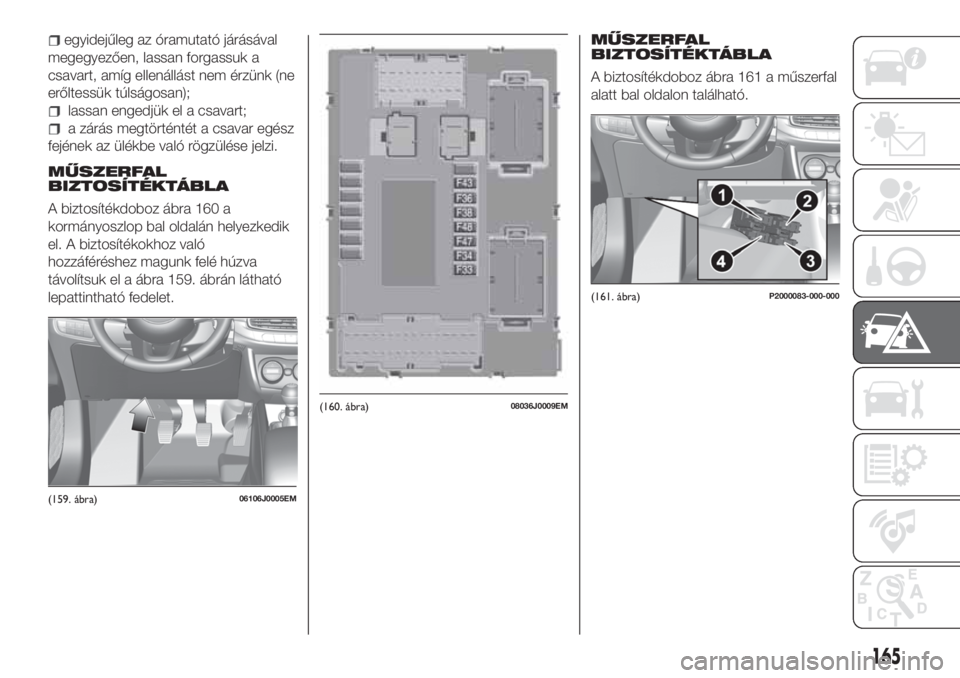

MŰSZERFAL
BIZTOSÍTÉKTÁBLA
A biztosítékdoboz ábra 160 a
kormányoszlop bal oldalán helyezkedik
el. A biztosítékokhoz való
hozzáféréshez magunk felé húzva
távolítsuk el a ábra 159. ábrán látható
lepattintható fedelet.
MŰSZERFAL
BIZTOSÍTÉKTÁBLA
A biztosítékdoboz ábra 161 a műszerfal
alatt bal oldalon található.
(159. ábra)06106J0005EM
(160. ábra)08036J0009EM
(161. ábra)P2000083-000-000
165

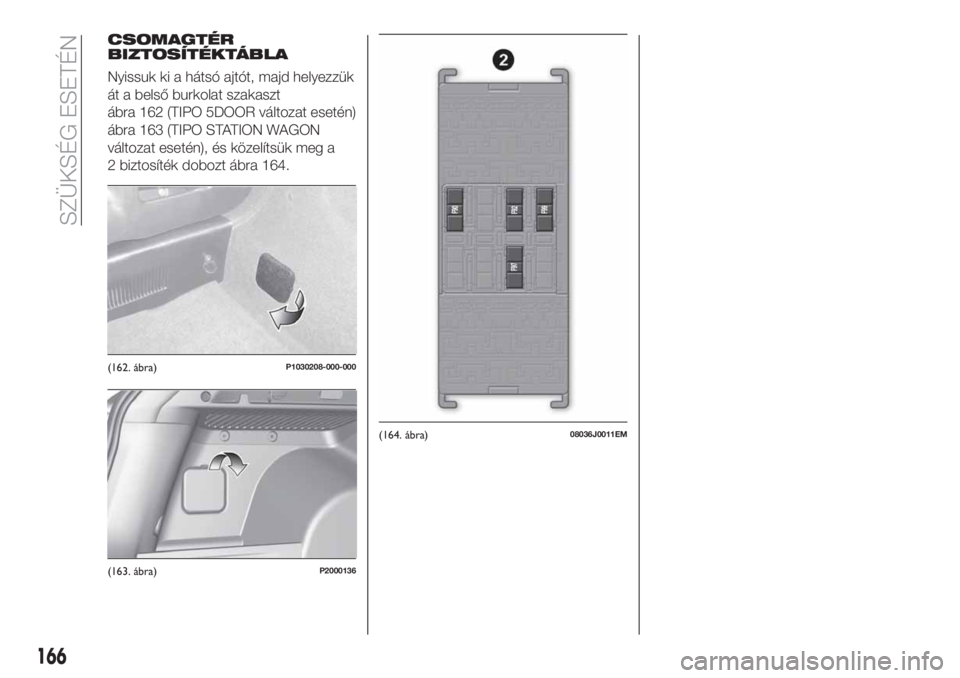

CSOMAGTÉR
BIZTOSÍTÉKTÁBLA
Nyissuk ki a hátsó ajtót, majd helyezzük
át a belső burkolat szakaszt
ábra 162 (TIPO 5DOOR változat esetén)
ábra 163 (TIPO STATION WAGON
változat esetén), és közelítsük meg a
2 biztosíték dobozt ábra 164.
(162. ábra)P1030208-000-000
(163. ábra)P2000136
(164. ábra)08036J0011EM
166
