2020 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

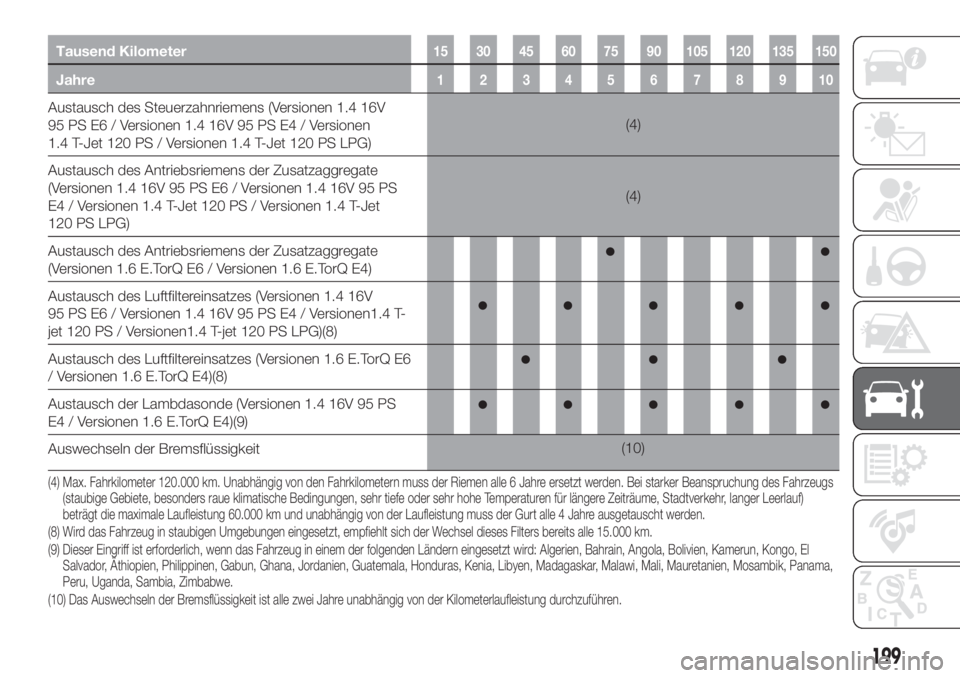

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Austausch des Steuerzahnriemens (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 16V 95 PS E4 / Versionen
1.4 T-Jet 120 PS / Versionen 1.4 T-Jet 120 PS LPG)(4)
Austausch des Antriebsriemens der Zusatzaggregate
(Versionen 1.4 16V 95 PS E6 / Versionen 1.4 16V 95 PS
E4 / Versionen 1.4 T-Jet 120 PS / Versionen 1.4 T-Jet
120 PS LPG)(4)
Austausch des Antriebsriemens der Zusatzaggregate
(Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Austausch des Luftfiltereinsatzes (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 16V 95 PS E4 / Versionen1.4 T-
jet 120 PS / Versionen1.4 T-jet 120 PS LPG)(8)
Austausch des Luftfiltereinsatzes (Versionen 1.6 E.TorQ E6
/ Versionen 1.6 E.TorQ E4)(8)
Austausch der Lambdasonde (Versionen 1.4 16V 95 PS
E4 / Versionen 1.6 E.TorQ E4)(9)
Auswechseln der Bremsflüssigkeit(10)
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
(8) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(9) Dieser Eingriff ist erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Algerien, Bahrain, Angola, Bolivien, Kamerun, Kongo, El
Salvador, Äthiopien, Philippinen, Gabun, Ghana, Jordanien, Guatemala, Honduras, Kenia, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mosambik, Panama,
Peru, Uganda, Sambia, Zimbabwe.
(10) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
199

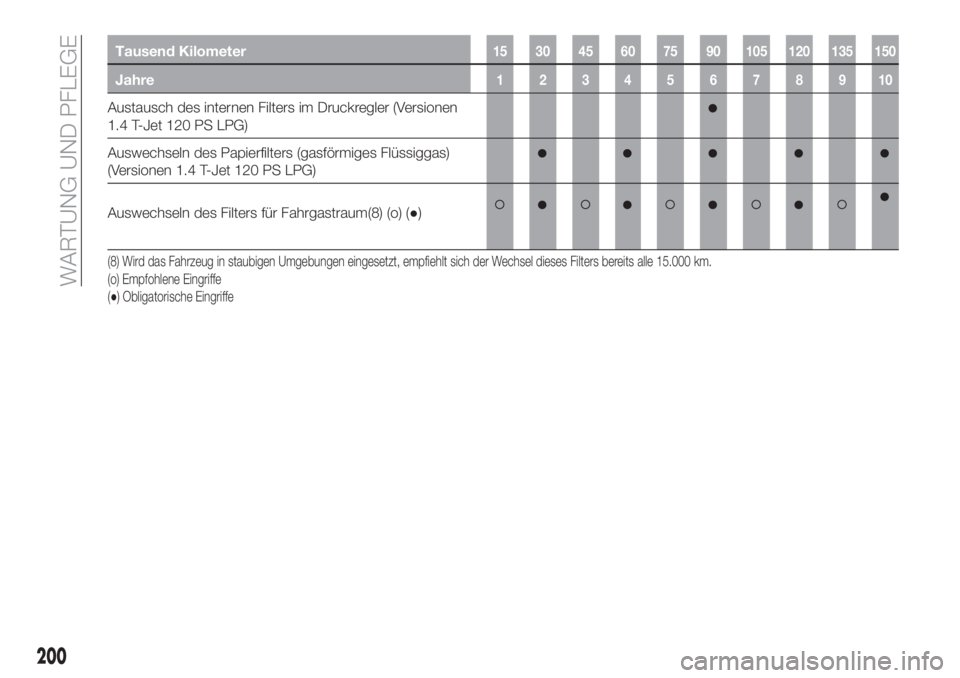

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Austausch des internen Filters im Druckregler (Versionen
1.4 T-Jet 120 PS LPG)
Auswechseln des Papierfilters (gasförmiges Flüssiggas)
(Versionen 1.4 T-Jet 120 PS LPG)
Auswechseln des Filters für Fahrgastraum(8) (o) (●)
(8) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
200
WARTUNG UND PFLEGE

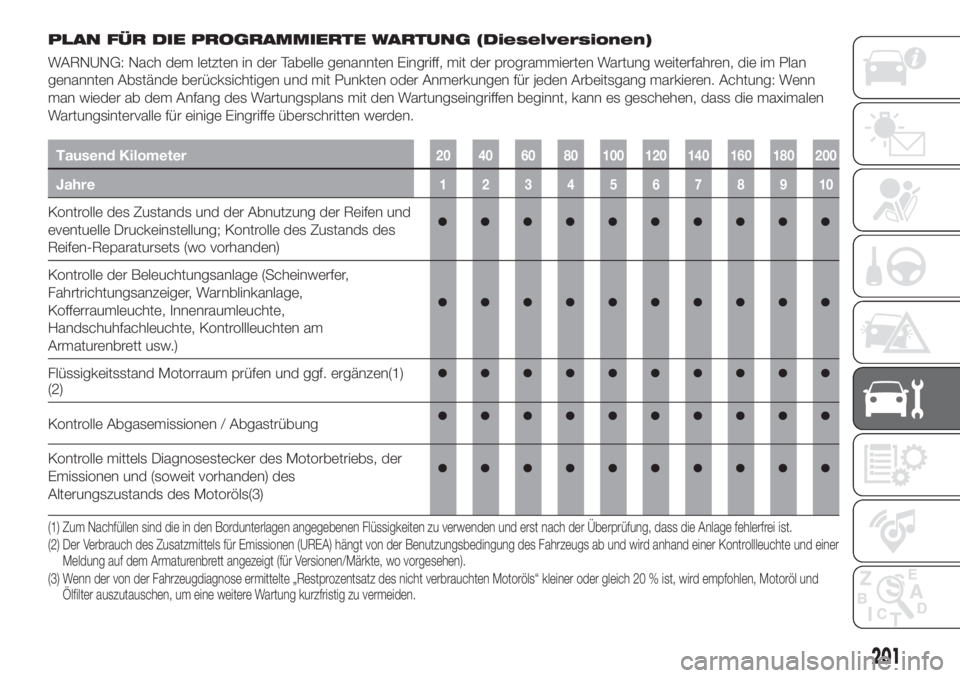

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren. Achtung: Wenn
man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die maximalen
Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Zustands des
Reifen-Reparatursets (wo vorhanden)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
(2)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle mittels Diagnosestecker des Motorbetriebs, der
Emissionen und (soweit vorhanden) des
Alterungszustands des Motoröls(3)
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
(2) Der Verbrauch des Zusatzmittels für Emissionen (UREA) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchteund einer
Meldung auf dem Armaturenbrett angezeigt (für Versionen/Märkte, wo vorgesehen).
(3) Wenn der von der Fahrzeugdiagnose ermittelte „Restprozentsatz des nicht verbrauchten Motoröls“ kleiner oder gleich 20 % ist, wird empfohlen, Motoröl und
Ölfilter auszutauschen, um eine weitere Wartung kurzfristig zu vermeiden.
201

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Bremsbelagverschleiß und Zustand der Vorder- und
Hinterradscheibenbremsen einer Sichtprüfung unterziehen
(4)
und Mängelfreiheit des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands und der Abnutzung der
hinteren Trommelbremsdichtungen(4)
Sichtkontrolle der Steuerzahnriemen (Versionen 1.6 Multijet
120 PS / 115 PS)(5)
(4) Für Versionen/Märkte, wo vorgesehen
(5) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
202
WARTUNG UND PFLEGE

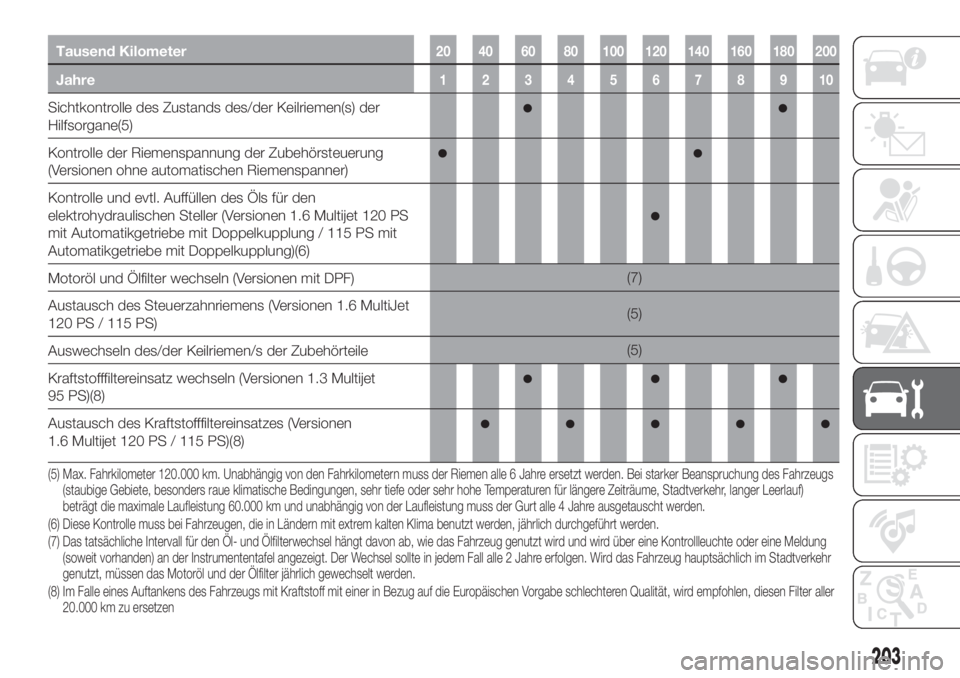

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane(5)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen 1.6 Multijet 120 PS
mit Automatikgetriebe mit Doppelkupplung / 115 PS mit
Automatikgetriebe mit Doppelkupplung)(6)
Motoröl und Ölfilter wechseln (Versionen mit DPF)(7)
Austausch des Steuerzahnriemens (Versionen 1.6 MultiJet
120 PS / 115 PS)(5)
Auswechseln des/der Keilriemen/s der Zubehörteile(5)
Kraftstofffiltereinsatz wechseln (Versionen 1.3 Multijet
95 PS)(8)
Austausch des Kraftstofffiltereinsatzes (Versionen
1.6 Multijet 120 PS / 115 PS)(8)
(5) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
(6) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(7) Das tatsächliche Intervall für den Öl- und Ölfilterwechsel hängt davon ab, wie das Fahrzeug genutzt wird und wird über eine Kontrollleuchte oder eine Meldung
(soweit vorhanden) an der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im Stadtverkehr
genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
(8) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen
203

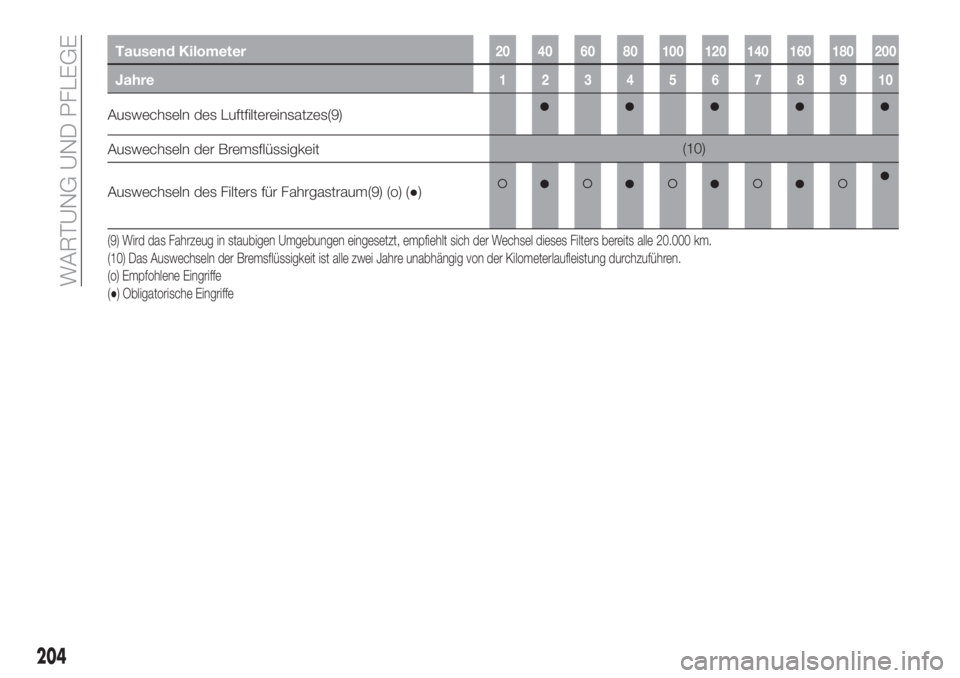

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Auswechseln des Luftfiltereinsatzes(9)
Auswechseln der Bremsflüssigkeit(10)
Auswechseln des Filters für Fahrgastraum(9) (o) (●)
(9) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 20.000 km.
(10) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
204
WARTUNG UND PFLEGE

REGELMÄSSIGE
KONTROLLEN
Alle1.000km oder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit;
Stand der Bremsflüssigkeit;
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter.
Kontrolle und Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs für
Dieselemissionen
AdBlue®
(UREA), (für
Versionen/Märkte, wo vorgesehen);
Alle3.000km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
VERWENDUNG DES
FAHRZEUGS UNTER
SCHWEREN
EINSATZBEDINGUNGEN
Wenn das Fahrzeug hauptsächlich
unter einer der folgenden Bedingungen
benutzt wird:
Staubige Straßen;
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter Null
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs für
Dieselemissionen
AdBlue®
(UREA), (für
Versionen/Märkte, wo vorgesehen) bei
Einschalten der Kontrollleuchte oder der
Meldung auf dem Armaturenbrett;
205

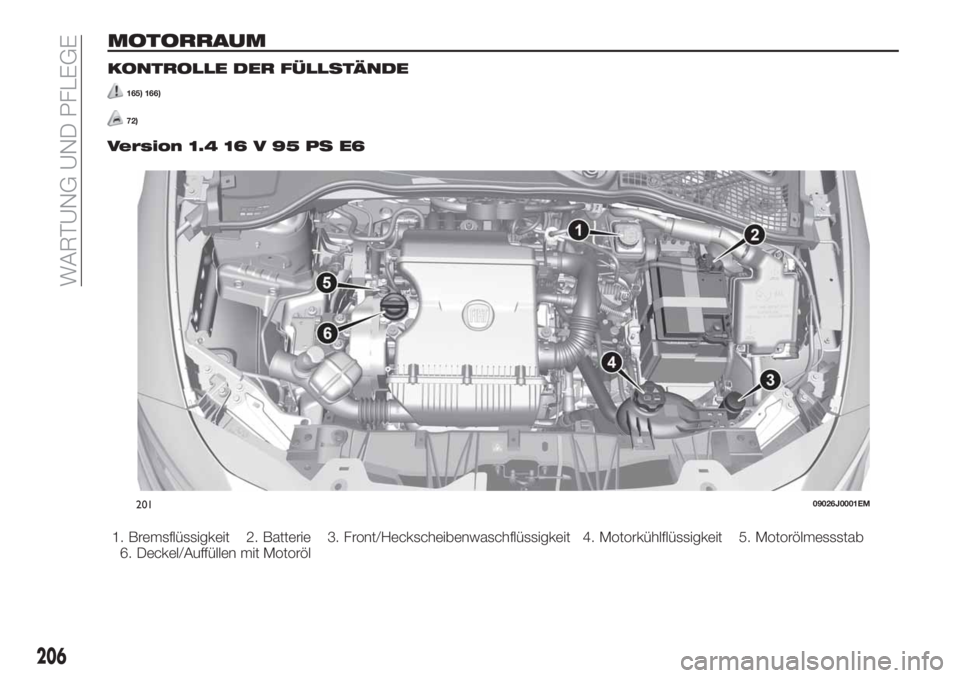

MOTORRAUM
KONTROLLE DER FÜLLSTÄNDE
165) 166)
72)
Version 1.4 16 V 95 PS E6
1. Bremsflüssigkeit 2. Batterie 3. Front/Heckscheibenwaschflüssigkeit 4. Motorkühlflüssigkeit 5. Motorölmessstab
6. Deckel/Auffüllen mit Motoröl
20109026J0001EM
