Page 177 of 328

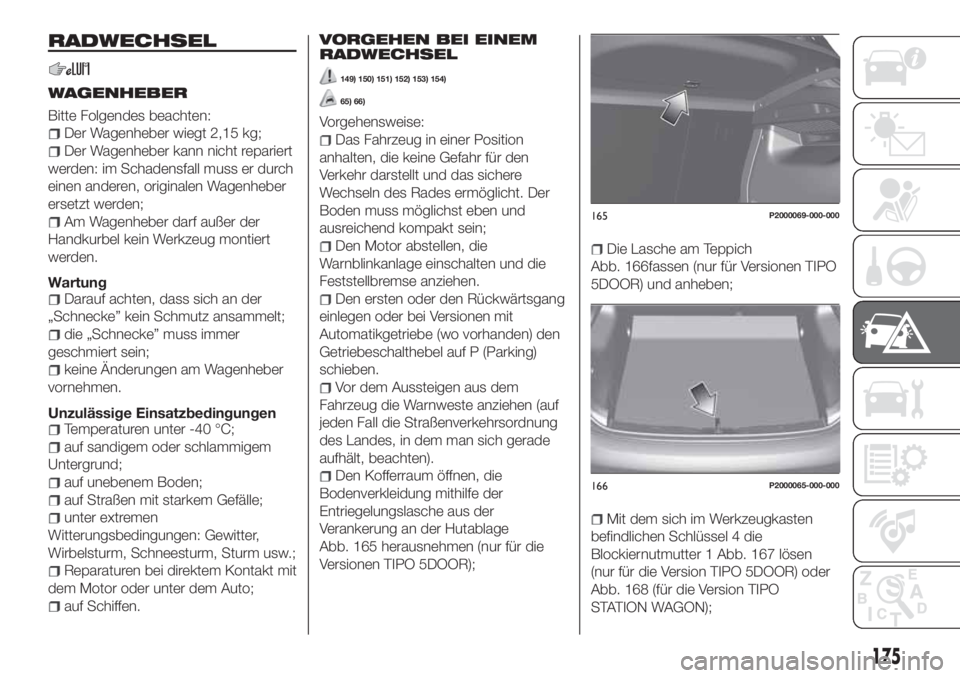

RADWECHSEL
WAGENHEBER
Bitte Folgendes beachten:
Der Wagenheber wiegt 2,15 kg;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er durch
einen anderen, originalen Wagenheber
ersetzt werden;
Am Wagenheber darf außer der
Handkurbel kein Werkzeug montiert
werden.
Wartung
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
die „Schnecke” muss immer
geschmiert sein;
keine Änderungen am Wagenheber
vornehmen.
Unzulässige Einsatzbedingungen
Temperaturen unter -40 °C;
auf sandigem oder schlammigem
Untergrund;
auf unebenem Boden;
auf Straßen mit starkem Gefälle;
unter extremen
Witterungsbedingungen: Gewitter,
Wirbelsturm, Schneesturm, Sturm usw.;
Reparaturen bei direktem Kontakt mit
dem Motor oder unter dem Auto;
auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
149) 150) 151) 152) 153) 154)
65) 66)
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Den ersten oder den Rückwärtsgang
einlegen oder bei Versionen mit
Automatikgetriebe (wo vorhanden) den
Getriebeschalthebel auf P (Parking)
schieben.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem man sich gerade
aufhält, beachten).
Den Kofferraum öffnen, die
Bodenverkleidung mithilfe der
Entriegelungslasche aus der
Verankerung an der Hutablage
Abb. 165 herausnehmen (nur für die
Versionen TIPO 5DOOR);
Die Lasche am Teppich
Abb. 166fassen (nur für Versionen TIPO
5DOOR) und anheben;
Mit dem sich im Werkzeugkasten
befindlichen Schlüssel 4 die
Blockiernutmutter 1 Abb. 167 lösen
(nur für die Version TIPO 5DOOR) oder
Abb. 168 (für die Version TIPO
STATION WAGON);
165P2000069-000-000
166P2000065-000-000
175
Page 178 of 328

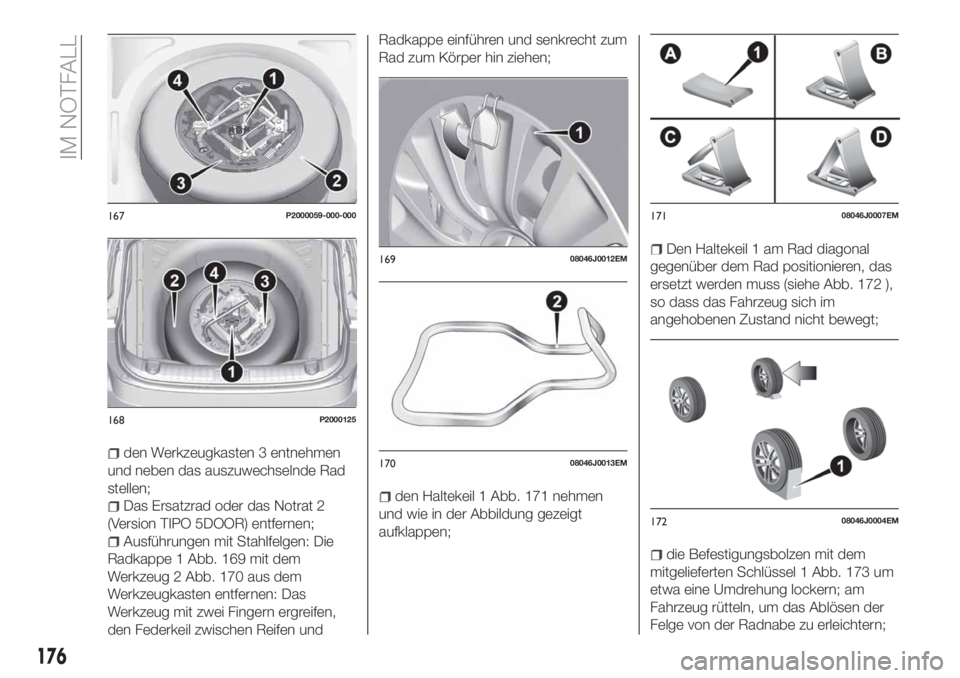

den Werkzeugkasten 3 entnehmen
und neben das auszuwechselnde Rad
stellen;
Das Ersatzrad oder das Notrat 2
(Version TIPO 5DOOR) entfernen;
Ausführungen mit Stahlfelgen: Die
Radkappe 1 Abb. 169 mit dem
Werkzeug 2 Abb. 170 aus dem
Werkzeugkasten entfernen: Das
Werkzeug mit zwei Fingern ergreifen,
den Federkeil zwischen Reifen undRadkappe einführen und senkrecht zum
Rad zum Körper hin ziehen;
den Haltekeil 1 Abb. 171 nehmen
und wie in der Abbildung gezeigt
aufklappen;
Den Haltekeil 1 am Rad diagonal
gegenüber dem Rad positionieren, das
ersetzt werden muss (siehe Abb. 172 ),
so dass das Fahrzeug sich im
angehobenen Zustand nicht bewegt;
die Befestigungsbolzen mit dem
mitgelieferten Schlüssel 1 Abb. 173 um
etwa eine Umdrehung lockern; am
Fahrzeug rütteln, um das Ablösen der
Felge von der Radnabe zu erleichtern;
167P2000059-000-000
168P2000125
16908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
176
IM NOTFALL
Page 179 of 328

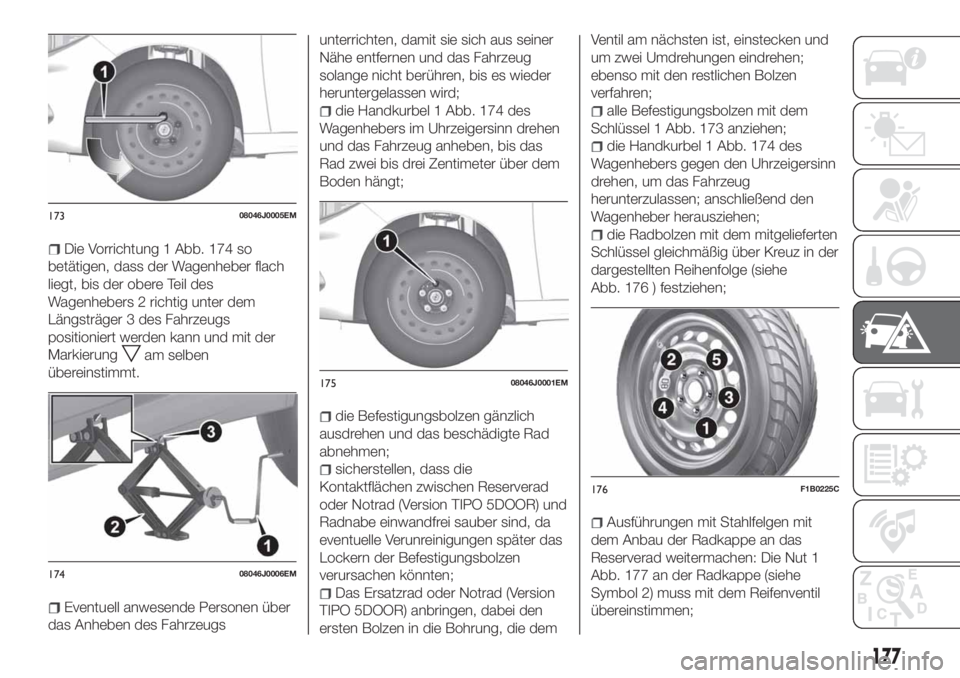

Die Vorrichtung 1 Abb. 174 so
betätigen, dass der Wagenheber flach
liegt, bis der obere Teil des
Wagenhebers 2 richtig unter dem
Längsträger 3 des Fahrzeugs
positioniert werden kann und mit der
Markierung
am selben
übereinstimmt.
Eventuell anwesende Personen über
das Anheben des Fahrzeugsunterrichten, damit sie sich aus seiner
Nähe entfernen und das Fahrzeug
solange nicht berühren, bis es wieder
heruntergelassen wird;
die Handkurbel 1 Abb. 174 des
Wagenhebers im Uhrzeigersinn drehen
und das Fahrzeug anheben, bis das
Rad zwei bis drei Zentimeter über dem
Boden hängt;
die Befestigungsbolzen gänzlich
ausdrehen und das beschädigte Rad
abnehmen;
sicherstellen, dass die
Kontaktflächen zwischen Reserverad
oder Notrad (Version TIPO 5DOOR) und
Radnabe einwandfrei sauber sind, da
eventuelle Verunreinigungen später das
Lockern der Befestigungsbolzen
verursachen könnten;
Das Ersatzrad oder Notrad (Version
TIPO 5DOOR) anbringen, dabei den
ersten Bolzen in die Bohrung, die demVentil am nächsten ist, einstecken und
um zwei Umdrehungen eindrehen;
ebenso mit den restlichen Bolzen
verfahren;
alle Befestigungsbolzen mit dem
Schlüssel 1 Abb. 173 anziehen;
die Handkurbel 1 Abb. 174 des
Wagenhebers gegen den Uhrzeigersinn
drehen, um das Fahrzeug
herunterzulassen; anschließend den
Wagenheber herausziehen;
die Radbolzen mit dem mitgelieferten
Schlüssel gleichmäßig über Kreuz in der
dargestellten Reihenfolge (siehe
Abb. 176 ) festziehen;
Ausführungen mit Stahlfelgen mit
dem Anbau der Radkappe an das
Reserverad weitermachen: Die Nut 1
Abb. 177 an der Radkappe (siehe
Symbol 2) muss mit dem Reifenventil
übereinstimmen;
17308046J0005EM
17408046J0006EM
17508046J0001EM
176F1B0225C
177
Page 180 of 328

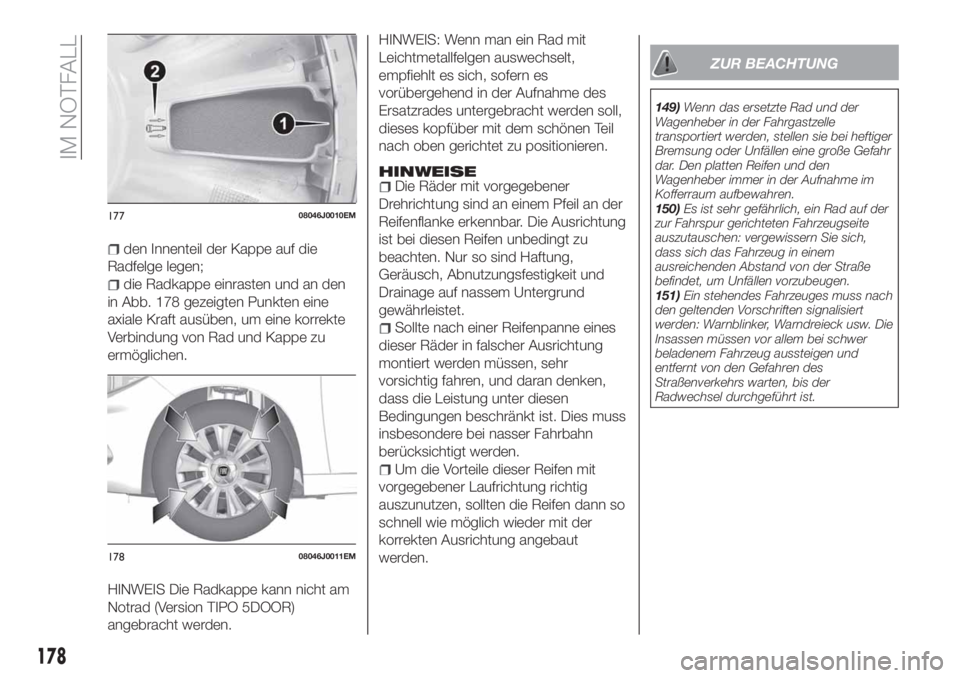

den Innenteil der Kappe auf die
Radfelge legen;
die Radkappe einrasten und an den
in Abb. 178 gezeigten Punkten eine
axiale Kraft ausüben, um eine korrekte
Verbindung von Rad und Kappe zu
ermöglichen.
HINWEIS Die Radkappe kann nicht am
Notrad (Version TIPO 5DOOR)
angebracht werden.HINWEIS: Wenn man ein Rad mit
Leichtmetallfelgen auswechselt,
empfiehlt es sich, sofern es
vorübergehend in der Aufnahme des
Ersatzrades untergebracht werden soll,
dieses kopfüber mit dem schönen Teil
nach oben gerichtet zu positionieren.
HINWEISEDie Räder mit vorgegebener
Drehrichtung sind an einem Pfeil an der
Reifenflanke erkennbar. Die Ausrichtung
ist bei diesen Reifen unbedingt zu
beachten. Nur so sind Haftung,
Geräusch, Abnutzungsfestigkeit und
Drainage auf nassem Untergrund
gewährleistet.
Sollte nach einer Reifenpanne eines
dieser Räder in falscher Ausrichtung
montiert werden müssen, sehr
vorsichtig fahren, und daran denken,
dass die Leistung unter diesen
Bedingungen beschränkt ist. Dies muss
insbesondere bei nasser Fahrbahn
berücksichtigt werden.
Um die Vorteile dieser Reifen mit
vorgegebener Laufrichtung richtig
auszunutzen, sollten die Reifen dann so
schnell wie möglich wieder mit der
korrekten Ausrichtung angebaut
werden.
ZUR BEACHTUNG
149)Wenn das ersetzte Rad und der
Wagenheber in der Fahrgastzelle
transportiert werden, stellen sie bei heftiger
Bremsung oder Unfällen eine große Gefahr
dar. Den platten Reifen und den
Wagenheber immer in der Aufnahme im
Kofferraum aufbewahren.
150)Es ist sehr gefährlich, ein Rad auf der
zur Fahrspur gerichteten Fahrzeugseite
auszutauschen: vergewissern Sie sich,
dass sich das Fahrzeug in einem
ausreichenden Abstand von der Straße
befindet, um Unfällen vorzubeugen.
151)Ein stehendes Fahrzeuges muss nach
den geltenden Vorschriften signalisiert
werden: Warnblinker, Warndreieck usw. Die
Insassen müssen vor allem bei schwer
beladenem Fahrzeug aussteigen und
entfernt von den Gefahren des
Straßenverkehrs warten, bis der
Radwechsel durchgeführt ist.
17708046J0010EM
17808046J0011EM
178
IM NOTFALL
Page 181 of 328

152)Der Wagenheber wurde nur für den
Ersatz bei einer Reifenpanne des
Fahrzeugs gebaut und kann nur für den
Reifenwechsel des Fahrzeugs, zu dem er
gehört, oder für Fahrzeuge des gleichen
Modells benutzt werden. Es ist strikt
untersagt, den Heber für andere Zwecke
einzusetzen, wie zum Beispiel das Heben
von Fahrzeugen anderer Modelle oder
anderer Gegenstände. Auf keinen Fall darf
der Wagenheber für Wartungsarbeiten
oder Reparaturen unter dem Fahrzeug
oder für den Wechsel Winter-/
Sommerreifen verwendet werden. Es wird
empfohlen, sich an das Fiat-Servicenetz zu
wenden. Der Aufenthalt unter dem
angehobenen Fahrzeug ist untersagt. Den
Wagenheber nur an den beschriebenen
Stellen ansetzen. Den Wagenheber nicht
für größere Lasten als die auf dem daran
angebrachten Schild angegebenen
verwenden. Auf keinen Fall bei
angehobenem Fahrzeug den Motor
anlassen. Das Fahrzeug nur soweit
erforderlich anheben. In dem Maße, in dem
es höher angehoben wird, wird es
unstabiler und erhöht sich das Kipprisiko.
Aus diesem Grund sollte das Fahrzeug nur
so weit angehoben werden, bis der
Zugang zum Reserverad möglich ist.
153)Auf gar keinen Fall Eingriffe am
Reifenfüllventil vornehmen. Keine
Werkzeuge irgendwelcher Art zwischen
Felge und Reifen einsetzen. Prüfen Sie
regelmäßig den Druck der Reifen und des
Ersatzrads gemäß der im Kapitel
“Technische Daten” aufgeführten Werte.154)Wenn das Fahrzeug mit einem
Ersatzrad, das geringere Abmessungen als
die normal montierten Räder aufweist (bei
17” und 18“-Rädern wird ein Ersatzrad zu
16” geliefert) oder mit einem kleinen Notrad
ausgestattet ist, bitte die nachfolgenden
Anweisungen befolgen. Das Ersatzrad (für
Versionen/Märkte, wo vorgesehen) ist
spezifisch für das Fahrzeug. es kann nicht
auf anderen Fahrzeugen oder Modellen
verwendet werden, noch können
Ersatzräder anderer Modelle am eigenen
Fahrzeug verwendet werden. Das Notrad
darf nur im Notfall verwendet werden. Die
Benutzung ist auf das notwendige
Minimum zu beschränken und 80 km/h
sollten nicht überschritten werden.
„Achtung! Nur für den kurzzeitigen
Gebrauch! Max 80 km/h!“ So bald als
möglich durch ein Standardrad ersetzen.
Das Klebeschild auf dem Ersatzrad darf auf
keinen Fall entfernt oder abgedeckt
werden. Am Notrad darf keinesfalls eine
Radkappe angebracht werden. Mit
montiertem Notrad ändern sich die
Fahreigenschaften. Schnelle
Beschleunigungen und Bremsungen,
abrupte Lenkmanöver und schnelle Kurven
vermeiden. Bei montiertem Notrad oder
Ersatzrad ändern sich die
Fahreigenschaften. Schnelle
Beschleunigungen und Bremsungen,
abrupte Lenkmanöver und schnelle Kurven
vermeiden. Die Gesamtdauer des Notrades
beträgt etwa 3000 km, nach diese
Fahrstrecke muss das Notrad mit einem
andere desselben Typs ersetzt werden.
Niemals einen herkömmlichen Reifen auf
eine Notradfelge montieren.Das ersetzte Rad so schnell wie möglich
reparieren lassen und wieder montieren.
Der gleichzeitige Einsatz von zwei oder
mehreren Not- oder Ersatzrädern ist nicht
zulässig. Die Gewinde der Radbolzen
dürfen vor dem Einbau nicht geschmiert
werden. sie könnten sich von selbst lösen.
ZUR BEACHTUNG
65)Beim Drehen der Kurbel darauf achten,
dass dies ungehindert und ohne Gefahren
von Abschürfungen an der Hand durch
Berührungen mit dem Boden erfolgen
kann. Auch die sich bewegenden Teile des
Wagenhebers (Schrauben und Gelenke)
können Verletzungen verursachen: den
Kontakt wenn möglich vermeiden. Bei
Verschmutzung mit Schmierfett gründlich
reinigen.
66)In diesem Fall so schnell wie möglich
das Fiat-Servicenetz für eine Kontrolle der
Anzugsmomente der
Radbefestigungsbolzen kontaktieren.
179
Page 182 of 328

KIT FIX&GO
(wo vorgesehen)
155) 156)
67)
BESCHREIBUNG
Das Schnellreparatur-Kit Fix&Go
Abb. 179 befindet sich im Kofferraum in
einem geeigneten Behälter und
umfasst:
Eine Kartusche 1 mit Dichtflüssigkeit,
durchsichtiger Füllschlauch für
Dichtflüssigkeit 4 und Aufkleber 3 mit
der Aufschrift „max. 80 km/h”, der gut
sichtbar angebracht werden muss (z.B.
am Armaturenbrett), nachdem der
Reifen repariert wurde,
ein Kompressor 2:
Faltprospekt für den korrekten
Einsatz des Kits;
ein Paar Schutzhandschuhe in der
Schlauchaufnahme der Kartusche 4.
REPARATURVERFAHREN
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und die sichere
Durchführung der Prozedur ermöglicht.
Der Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem man sich gerade
aufhält, beachten).
Die Kartusche 1 mit dem
Dichtungsmittel in den entsprechenden
Sitz am Kompressor 2 einführen, indem
man sie fest nach unten drückt
Abb. 179.Den Geschwindigkeitsaufkleber
3 abziehen und an einer gut sichtbaren
Stelle anbringen Abb. 180.
Handschuhe tragen;
Die Ventilkappe des beschädigten
Reifens abnehmen und den
transparenten Dichtmittelschlauch 4
Abb. 179 am Ventil aufschrauben. Bei
einer Kartusche mit 250 ml verfügt das
Gehäuse des transparenten Schlauchs
über eine abnehmbare Nutmutter, die
den Ausbau erleichtert. Sicherstellen,
dass sich die ON-/OFF-Taste 5
Abb. 181 in Stellung AUS befindet
(Taste nicht gedrückt).
179P2000158
180P2000162
180
IM NOTFALL
Page 183 of 328

Den elektrischen Steckverbinder 3
Abb. 182 in die 12 V-
Fahrzeugsteckdose einstecken und den
Fahrzeugmotor anlassen;
Den Kompressor durch Bewegen der
ON-/OFF-Taste 5 in die Position
Abb. 181Ieinschalten. Wenn das
Manometer 7 den in der
Betriebsanleitung oder einem
entsprechenden Etikett vorgegebenenDruck anzeigt, den Kompressor
ausschalten, indem man die
ON-/OFF-Taste 5 erneut drückt;
Die Kartusche 1 vom Kompressor
trennen, indem man die Auslösetaste
8 drückt und die Kartusche 1 nach
oben schiebt Abb. 183.
Wenn das Manometer 7
Abb. 181 innerhalb 15 Minuten ab
Einschalten des Kompressors einen
Druck anzeigt, der niedriger als 1.8 bar
/ 26 psi ist, Kompressor ausschalten,
den Dichtmittelschlauch 4 vom
Reifenventil trennen, und die Kartusche
1 vom Kompressor Abb. 183 entfernen.
Das Fahrzeug ca. 10 Meter weit
bewegen, damit sich die Dichtflüssigkeit
verteilen kann. Das Fahrzeug sicher
anhalten, die Feststellbremse ziehen
und den Druck mit dem schwarzen
Luftschlauch 9 Abb. 184 wieder auf
den vorgegebenen Wert bringen.Wenn auch in diesem Fall innerhalb von
15 Minuten nach Einschaltung nicht der
Druck von mindestens 1.8 bar (26 psi)
erreicht werden kann, nicht
weiterfahren, sondern das
Fiat-Servicenetz aufsuchen.
Nach einer Fahrdistanz von ca.
8 Kilometern / 5 Meilen das Fahrzeug
erneut an einer sicheren Stelle abstellen
und die Handbremse einlegen. Den
Kompressor herausnehmen und den
Druck mit dem schwarzen Luftschlauch
9 Abb. 184 wieder herstellen.
Liegt der angegebene Druck über
1.8 bar / 26 psi, den Druck wieder
herstellen und vorsichtig bis zur
nächsten Werkstatt des Fiat-
Servicenetzes fahren. Wird dagegen ein
Druck unter 1.8 bar (26 psi) erreicht,
nicht weiterfahren, sondern das
Fiat-Servicenetz kontaktieren.
181P2000160
182P2000159
183P2000161184P2000163
181
Page 184 of 328

PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger Vorgabe
an einer sicheren Stelle stoppen und die
Feststellbremse ziehen.
Den schwarzen Luftschlauch 9
Abb. 184 herausziehen und am
Reifenventil festschrauben.
Anweisungen in Abb. 182 und
Abb. 184 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf 10 Abb. 181 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über das Fiat-Servicenetz
bezogen werden können.
Zur Entfernung der Kartusche 1
Abb. 179, Entriegelungstaste 8 drücken
und Abb. 183 empor heben.
ZUR BEACHTUNG
155)Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden. Das Reparaturset
darf nur von Erwachsenen verwendet
werden und soll auf keinen Fall
Minderjährigen zum Gebrauch überlassen
werden.
156)ACHTUNG: Nicht schneller als
80 km/h fahren. Nicht ruckartig
beschleunigen oder bremsen. Das Kit dient
nur zur vorübergehenden Reparatur des
Reifens. Deshalb muss dieser so schnell
wie möglich von einem Fachmann
kontrolliert und repariert werden. Vor dem
Einsatz des Kits sicherstellen, dass der
Reifen nicht all zu stark beschädigt ist und
sich die Felge noch in einem guten
Zustand befindet. Andernfalls Pannenhilfe
rufen. Keine Fremdkörper aus dem Reifen
herausziehen. Den Kompressor nicht
länger als 20 Minuten ununterbrochen
laufen lassen, da sonst die Gefahr einer
Überhitzung besteht.
ZUR BEACHTUNG
67)Die Dichtflüssigkeit ist bei Temperaturen
zwischen -40°C und +55°C wirksam und
hat ein Verfallsdatum. Es können Reifen
repariert werden, deren Lauffläche bis zu
einem Durchmesser von 6 mm beschädigt
wurde. Die Patrone und das Etikett dem
Personal übergeben, das den mit dem
Reifen-Schnellreparaturkit behandelten
Reifen handhaben muss.
182
IM NOTFALL
