2020 FIAT TIPO 4DOORS Návod na použitie a údržbu (in Slovakian)

UPOZORNENIE
5)Čistiace prostriedky znečisťujú vody.
Vozidlo umývajte iba na miestach, ktoré sú
vybavené pre zachytávanie a čistenie
odpadových vôd použitých na umývanie.
INTERIÉR
172) 173) 174)
Pravidelne kontrolujte stav čistoty
interiéru, priestor pod koberčekmi, aby
ste predišli oxidácii plechu.
SEDADLÁ A TEXTILNÉ
ČASTI
Odstráňte prach pomocou mäkkej
kefky alebo vysávačom. Na lepšie
vyčistenie iných ako textilných poťahov
odporúčame kefku navlhčiť. Pretrite
sedadlá špongiou namočenou do
roztoku vody a neutrálneho saponátu.
KOŽENÉ SEDADLÁ(kde sú k dispozícii)
Suché nečistoty odstráňte pomocou
jemne navlhčenej jelenice alebo utierky,
bez prílišného tlaku.
Tekuté alebo mastné škvrny odstráňte
pomocou sajúcej utierky, nešúchajte.
Potom pretrite povrch vlhkou utierkou
alebo jelenicou namočenou vo vode
a neutrálnom saponáte. Ak sa vám
nepodarilo škvrnu odstrániť, použite
špeciálne prostriedky, venujte pritom
veľkú pozornosť návodu na použitie.
UPOZORNENIE Nikdy nepoužívajte
alkohol. Uistite sa, že výrobky
používané na čistenie neobsahujú
alkohol a jeho deriváty ani v nízkych
koncentráciách.PLASTOVÉ
A POTIAHNUTÉ ČASTI
77)
Vnútorné plastové časti čistite utierkou
podľa možnosti z mikrovlákien,
namočenou v roztoku vody
a neabrazívneho neutrálneho saponátu.
Na odstránenie mastných alebo
odolných škvŕn použite špeciálne
navrhnuté výrobky, ktoré neobsahujú
rozpúšťadlá a ktoré nemenia vzhľad
a farbu jednotlivých častí.
Na odstránenie prípadného prachu
použite utierku z mikrovlákien, ktorá
môže byť navlhčená vodou.
Neodporúča sa používanie papierových
obrúskov, po ktorých by mohli zostať
zvyšky papiera.
ČASTI POTIAHNUTÉ
KOŽOU
(kde sú k dispozícii)
Na čistenie týchto komponentov
používajte iba vodu a neutrálny
saponát. Nikdy nepoužívajte alkohol ani
výrobky na báze alkoholu.
Pred použitím špeciálnych výrobkov na
čistenie automobilových interiérov sa
uistite o tom, že výrobok neobsahuje
alkohol a/alebo látky na báze alkoholu.
183

POZOR!
172)Nikdy nepoužívajte na čistenie
vnútorných častí vozidla horľavé výrobky
ako sú petroléter alebo technický benzín.
Elektrostatické výboje, ktoré sa tvoria
trením počas čistenia, by mohli byť príčinou
požiaru.
173)Neskladujte aerosóly vo vozidle: mohli
by vybuchnúť. Aerosólové rozprašovače
nesmú byť vystavené teplote prevyšujúcej
50 °C. Teploty vo vnútri vozidla
vystaveného slnku môžu túto hodnotu
výrazne prekročiť.
174)Na podlahe pod pedálmi nesmú byť
žiadne prekážky: uistite sa, že prípadné
rohože sú dobre natiahnuté a nezasahujú
do pedálov.
UPOZORNENIE
77)Na čistenie prístrojovej a palubnej
dosky nepoužívajte alkohol, benzín ani iné
latky takéhoto pôvodu.
184
ÚDRŽBA A STAROSTLIVOSŤ

TECHNICKÉ ÚDAJE
S tým, ako je vyrobené vaše vozidlo
a ako funguje, sa môžete oboznámiť
v tejto kapitole, kde nájdete aj ilustrácie
s údajmi, tabuľky a grafy. Pre znalca,
technika, ale aj jednoducho pre
všetkých, ktorí chcú poznať všetky
detaily svojho vozidla.
IDENTIFIKAČNÉ ÚDAJE........186
MOTOR..................187
KOLESÁ..................190
ROZMERY................195
HMOTNOSTI...............196
DOPĹŇANIE KVAPALÍN VOZIDLA . .198
KVAPALINY A MAZIVÁ.........202
VÝKONY.................206
SPOTREBA PALIVA – EMISIE CO . .207
POKYNY PRE MANIPULÁCIU
S VOZIDLOM NA KONCI
ŽIVOTNOSTI...............208
185

IDENTIFIKAČNÉ
ÚDAJE
SÚHRNNÝ ŠTÍTOK
S IDENTIFIKAČNÝMI
ÚDAJMI
Nachádza sa na obrube dverí na strane
vodiča. Uvidíte ju, keď sú dvere
otvorené, a uvádza nasledujúce údaje
obr. 172:
ANázov výrobcu
BČíslo homologizácie vozidla
CIdentifikačné číslo vozidla
DMaximálna technicky prípustná
hmotnosť vozidla - pri plnom zaťažení
EMaximálna technicky prípustná
hmotnosť vozidla - kombinovaná
FMaximálna technicky prípustná
hmotnosť na náprave 1
GMaximálna technicky prípustná
hmotnosť na náprave 2
HIdentifikácia motora
ITyp variant verzia
LKód farby laku karosérie
MKoeficient pohltenia dymivosti (verzie
diesel)
NĎalšie indikácie.
ČÍSLO PODVOZKU
Číslo podvozku (VIN - Vehicle Number
Identification) je vyrazené na štítku ako
na obr. 173, ktorý je v prednom ľavom
rohu palubnej dosky a je dobre viditeľný
zvonku cez čelné sklo.Toto číslo je vyrazené aj na podlahe
kabíny vozidla, pred predným sedadlom
vpravo.
Sprístupní sa nadvihnutím textilnej časti
obr. 174 v smere šípky.
Označenie obsahuje:
typ vozidla;
poradové číslo výroby podvozku
vozidla.
OZNAČENIE MOTORA
Je vyrazené na bloku valcov a uvádza
poradové výrobné číslo.
17204066J0011EM
17310016J0001EM
17410016J0002EM
186
TECHNICKÉ ÚDAJE

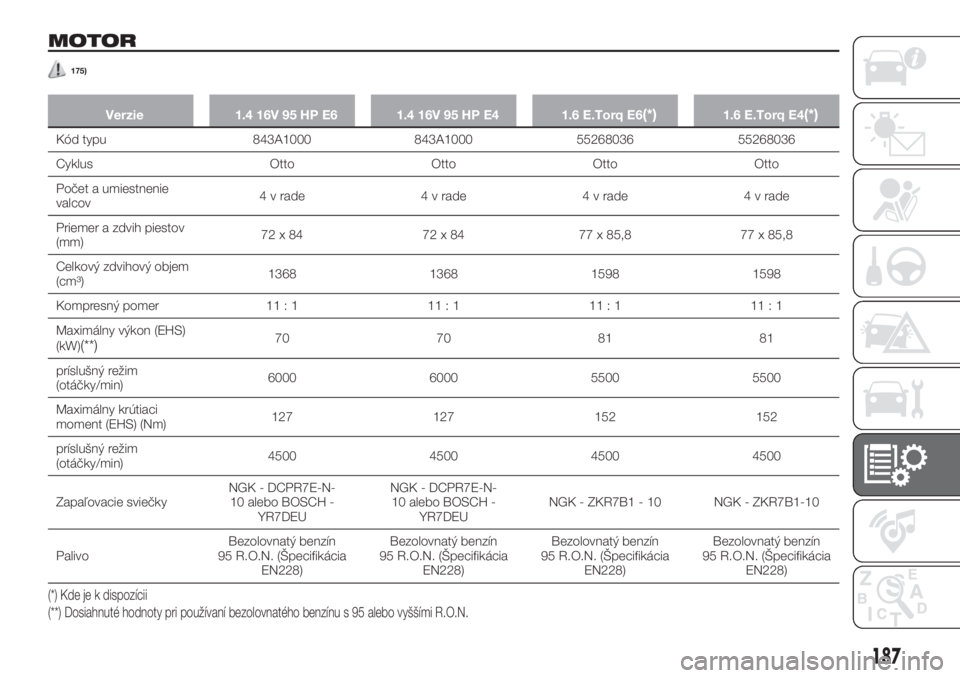

MOTOR
175)
Verzie 1.4 16V 95 HP E6 1.4 16V 95 HP E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Kód typu 843A1000 843A1000 55268036 55268036
Cyklus Otto Otto Otto Otto
Počet a umiestnenie
valcov4 v rade 4 v rade 4 v rade 4 v rade
Priemer a zdvih piestov
(mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Celkový zdvihový objem
(cm³)1368 1368 1598 1598
Kompresný pomer 11 : 1 11 : 1 11 : 1 11 : 1
Maximálny výkon (EHS)
(kW)
(**)70 70 81 81
príslušný režim
(otáčky/min)6000 6000 5500 5500
Maximálny krútiaci
moment (EHS) (Nm)127 127 152 152
príslušný režim
(otáčky/min)4500 4500 4500 4500
Zapaľovacie sviečkyNGK - DCPR7E-N-
10 alebo BOSCH -
YR7DEUNGK - DCPR7E-N-
10 alebo BOSCH -
YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
PalivoBezolovnatý benzín
95 R.O.N. (Špecifikácia
EN228)Bezolovnatý benzín
95 R.O.N. (Špecifikácia
EN228)Bezolovnatý benzín
95 R.O.N. (Špecifikácia
EN228)Bezolovnatý benzín
95 R.O.N. (Špecifikácia
EN228)
(*) Kde je k dispozícii
(**) Dosiahnuté hodnoty pri používaní bezolovnatého benzínu s 95 alebo vyššími R.O.N.
187

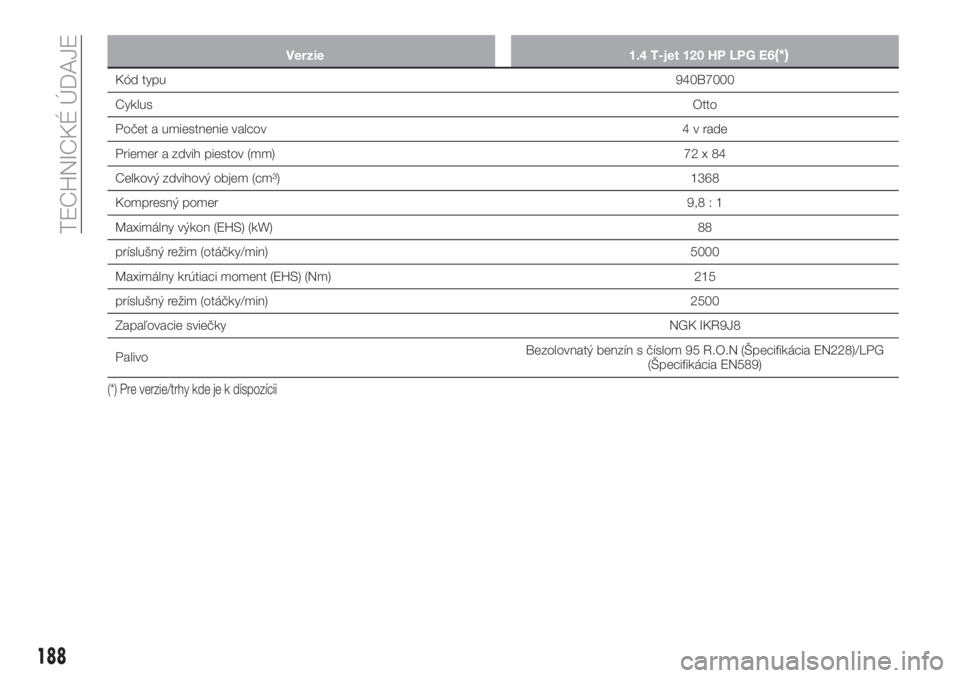

Verzie 1.4 T-jet 120 HP LPG E6(*)
Kód typu940B7000
CyklusOtto
Počet a umiestnenie valcov4 v rade
Priemer a zdvih piestov (mm) 72 x 84
Celkový zdvihový objem (cm³) 1368
Kompresný pomer9,8 : 1
Maximálny výkon (EHS) (kW)88
príslušný režim (otáčky/min)5000
Maximálny krútiaci moment (EHS) (Nm) 215
príslušný režim (otáčky/min)2500
Zapaľovacie sviečkyNGK IKR9J8
PalivoBezolovnatý benzín s číslom 95 R.O.N (Špecifikácia EN228)/LPG
(Špecifikácia EN589)
(*) Pre verzie/trhy kde je k dispozícii
188
TECHNICKÉ ÚDAJE

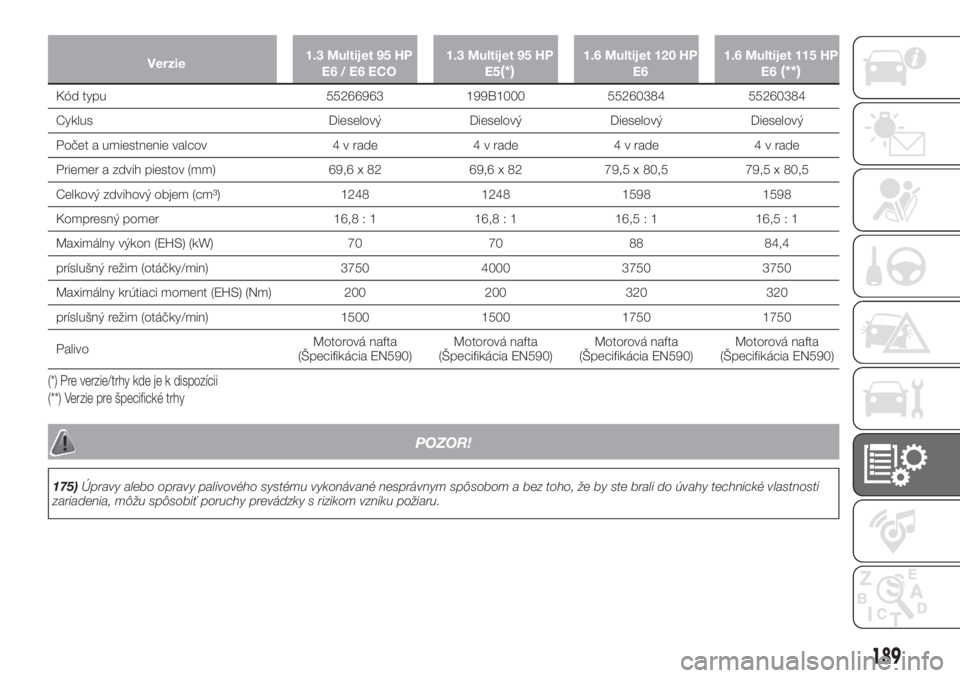

Verzie1.3 Multijet 95 HP
E6/E6ECO1.3 Multijet 95 HP
E5(*)1.6 Multijet 120 HP
E61.6 Multijet 115 HP
E6(**)
Kód typu 55266963 199B1000 55260384 55260384
Cyklus Dieselový Dieselový Dieselový Dieselový
Počet a umiestnenie valcov 4 v rade 4 v rade 4 v rade 4 v rade
Priemer a zdvih piestov (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Celkový zdvihový objem (cm³) 1248 1248 1598 1598
Kompresný pomer 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Maximálny výkon (EHS) (kW) 70 70 88 84,4
príslušný režim (otáčky/min) 3750 4000 3750 3750
Maximálny krútiaci moment (EHS) (Nm) 200 200 320 320
príslušný režim (otáčky/min) 1500 1500 1750 1750
PalivoMotorová nafta
(Špecifikácia EN590)Motorová nafta
(Špecifikácia EN590)Motorová nafta
(Špecifikácia EN590)Motorová nafta
(Špecifikácia EN590)
(*) Pre verzie/trhy kde je k dispozícii
(**) Verzie pre špecifické trhy
POZOR!
175)Úpravy alebo opravy palivového systému vykonávané nesprávnym spôsobom a bez toho, že by ste brali do úvahy technické vlastnosti
zariadenia, môžu spôsobiť poruchy prevádzky s rizikom vzniku požiaru.
189

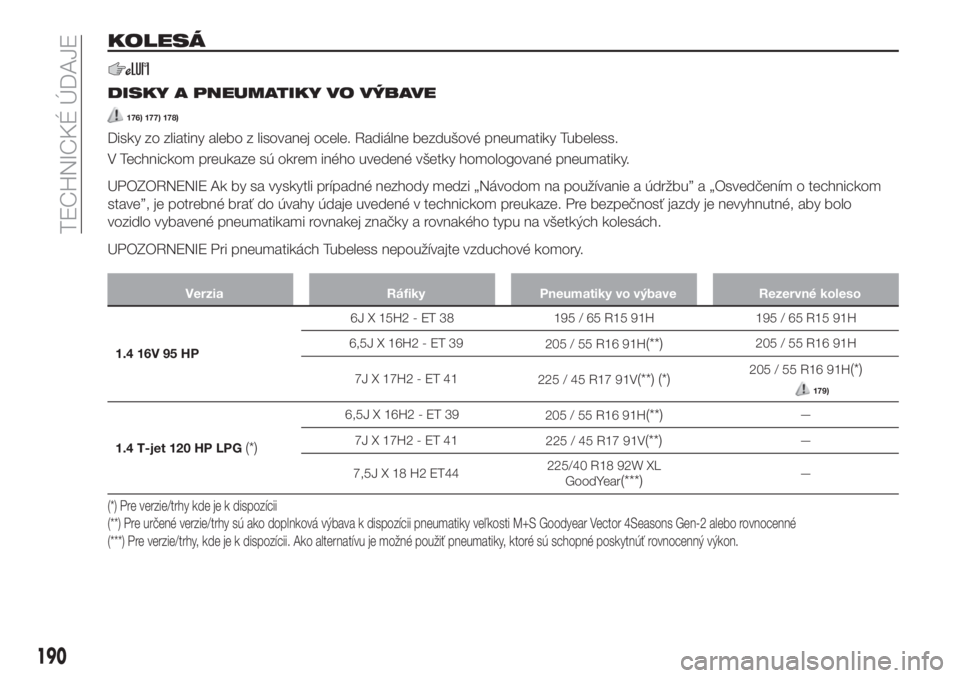

KOLESÁ
DISKY A PNEUMATIKY VO VÝBAVE
176) 177) 178)
Disky zo zliatiny alebo z lisovanej ocele. Radiálne bezdušové pneumatiky Tubeless.
V Technickom preukaze sú okrem iného uvedené všetky homologované pneumatiky.
UPOZORNENIE Ak by sa vyskytli prípadné nezhody medzi „Návodom na používanie a údržbu” a „Osvedčením o technickom
stave”, je potrebné brať do úvahy údaje uvedené v technickom preukaze. Pre bezpečnosť jazdy je nevyhnutné, aby bolo
vozidlo vybavené pneumatikami rovnakej značky a rovnakého typu na všetkých kolesách.
UPOZORNENIE Pri pneumatikách Tubeless nepoužívajte vzduchové komory.
Verzia Ráfiky Pneumatiky vo výbave Rezervné koleso
1.4 16V 95 HP6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.4 T-jet 120 HP LPG(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) Pre určené verzie/trhy sú ako doplnková výbava k dispozícii pneumatiky veľkosti M+S Goodyear Vector 4Seasons Gen-2 alebo rovnocenné (*) Pre verzie/trhy kde je k dispozícii
(***) Pre verzie/trhy, kde je k dispozícii. Ako alternatívu je možné použiť pneumatiky, ktoré sú schopné poskytnúť rovnocenný výkon.
190
