2020 FIAT TIPO 4DOORS Drift- og vedlikeholdshåndbok (in Norwegian)

BLI KJENT MED DIN BIL
Her starter din prosedyre for å lære mer
om dit nye kjøretøy.
Håndboka som du leser, beskriver
kjøretøyets konstruksjon og funksjon på
en enkel og direkte måte.
Jo høyere følsomhet, desto lavere er
mengden eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene.INSTRUMENTPANEL...........8
NØKLENE..................9
STARTANORDNING...........10
FIAT CODE.................11
DØRER...................11
SETER....................13
NAKKESTØTTE..............16
RATT.....................17
BAKSPEIL.................18
EKSTERNE LYSEENHETER......19
KUPÉELYS.................22
VINDUSVISKER/VINDUSSPYLER . .23
KLIMATISERING.............25
ELEKTRISKE VINDUSHEISER.....30
PANSER..................31
DUALDRIVE ELEKTRISK
SERVOSTYRING.............32
BAGASJEROM..............33
UTFØRELSE MED LPG-SYSTEM . . .35
7

INSTRUMENTPANEL
1. Regulerbare luftdyser på siden 2. Venstre spak: blinklys, fjernlys,nødblink 3. Instrumentbord 4. Rattbetjening 5. Høyre
spak: vindusvisker/vindusspyler, innstilling av regnsensorens
følsomhetsnivå 6.Uconnect™7. Betjeningsknapper 8. Kollisjonspute foran på passasjersiden (hvor denne
finnes). 9. Midtre ventilasjonsdyser 10. Hanskerom 11. Klimaanleggets kontroller 12. Betjeningsknapper på midtre konsoll:
seteoppvarming, USB-uttak + AUX-uttak (hvor dette finnes), strømuttak/sigarettenner 13. Startanordning 14. Kollisjonspute
foran på førersiden 15. Rattbetjening 16. Kommandoramme: tåkelys (hvor finnes), tåkelys bak, frontlyktregulering, reset
iTPMS, ESC OFF (hvor finnes).
1P03036J005
8
BLI KJENT MED DIN BIL

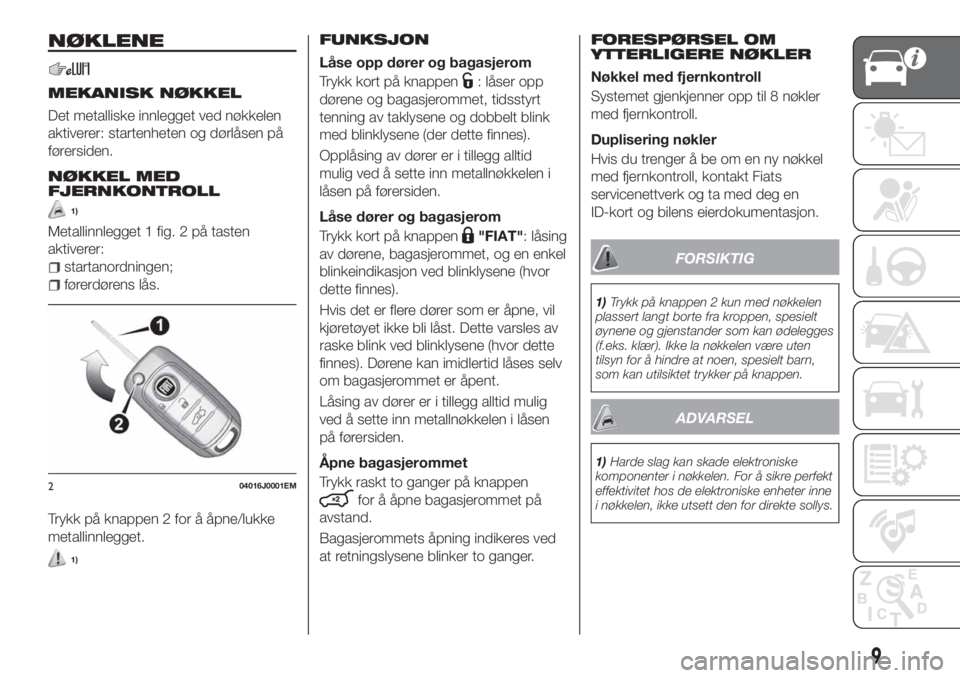

NØKLENE
MEKANISK NØKKEL
Det metalliske innlegget ved nøkkelen
aktiverer: startenheten og dørlåsen på
førersiden.
NØKKEL MED
FJERNKONTROLL
1)
Metallinnlegget 1 fig. 2 på tasten
aktiverer:
startanordningen;
førerdørens lås.
Trykk på knappen 2 for å åpne/lukke
metallinnlegget.
1)
FUNKSJON
Låse opp dører og bagasjerom
Trykk kort på knappen
: låser opp
dørene og bagasjerommet, tidsstyrt
tenning av taklysene og dobbelt blink
med blinklysene (der dette finnes).
Opplåsing av dører er i tillegg alltid
mulig ved å sette inn metallnøkkelen i
låsen på førersiden.
Låse dører og bagasjerom
Trykk kort på knappen
"FIAT": låsing
av dørene, bagasjerommet, og en enkel
blinkeindikasjon ved blinklysene (hvor
dette finnes).
Hvis det er flere dører som er åpne, vil
kjøretøyet ikke bli låst. Dette varsles av
raske blink ved blinklysene (hvor dette
finnes). Dørene kan imidlertid låses selv
om bagasjerommet er åpent.
Låsing av dører er i tillegg alltid mulig
ved å sette inn metallnøkkelen i låsen
på førersiden.
Åpne bagasjerommet
Trykk raskt to ganger på knappen
for å åpne bagasjerommet på
avstand.
Bagasjerommets åpning indikeres ved
at retningslysene blinker to ganger.
FORESPØRSEL OM
YTTERLIGERE NØKLER
Nøkkel med fjernkontroll
Systemet gjenkjenner opp til 8 nøkler
med fjernkontroll.
Duplisering nøkler
Hvis du trenger å be om en ny nøkkel
med fjernkontroll, kontakt Fiats
servicenettverk og ta med deg en
ID-kort og bilens eierdokumentasjon.
FORSIKTIG
1)Trykk på knappen 2 kun med nøkkelen
plassert langt borte fra kroppen, spesielt
øynene og gjenstander som kan ødelegges
(f.eks. klær). Ikke la nøkkelen være uten
tilsyn for å hindre at noen, spesielt barn,
som kan utilsiktet trykker på knappen.
ADVARSEL
1)Harde slag kan skade elektroniske
komponenter i nøkkelen. For å sikre perfekt
effektivitet hos de elektroniske enheter inne
i nøkkelen, ikke utsett den for direkte sollys.
204016J0001EM
9

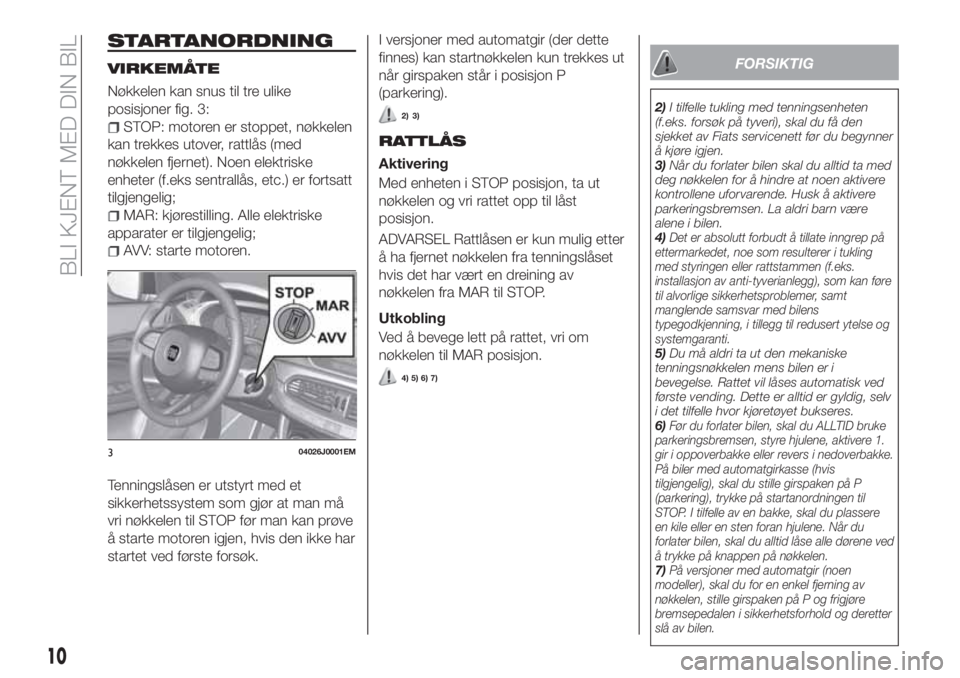

STARTANORDNING
VIRKEMÅTE
Nøkkelen kan snus til tre ulike
posisjoner fig. 3:
STOP: motoren er stoppet, nøkkelen
kan trekkes utover, rattlås (med
nøkkelen fjernet). Noen elektriske
enheter (f.eks sentrallås, etc.) er fortsatt
tilgjengelig;
MAR: kjørestilling. Alle elektriske
apparater er tilgjengelig;
AVV: starte motoren.
Tenningslåsen er utstyrt med et
sikkerhetssystem som gjør at man må
vri nøkkelen til STOP før man kan prøve
å starte motoren igjen, hvis den ikke har
startet ved første forsøk.I versjoner med automatgir (der dette
finnes) kan startnøkkelen kun trekkes ut
når girspaken står i posisjon P
(parkering).
2) 3)
RATTLÅS
Aktivering
Med enheten i STOP posisjon, ta ut
nøkkelen og vri rattet opp til låst
posisjon.
ADVARSEL Rattlåsen er kun mulig etter
å ha fjernet nøkkelen fra tenningslåset
hvis det har vært en dreining av
nøkkelen fra MAR til STOP.
Utkobling
Ved å bevege lett på rattet, vri om
nøkkelen til MAR posisjon.
4) 5) 6) 7)
FORSIKTIG
2)I tilfelle tukling med tenningsenheten
(f.eks. forsøk på tyveri), skal du få den
sjekket av Fiats servicenett før du begynner
å kjøre igjen.
3)Når du forlater bilen skal du alltid ta med
deg nøkkelen for å hindre at noen aktivere
kontrollene uforvarende. Husk å aktivere
parkeringsbremsen. La aldri barn være
alene i bilen.
4)
Det er absolutt forbudt å tillate inngrep på
ettermarkedet, noe som resulterer i tukling
med styringen eller rattstammen (f.eks.
installasjon av anti-tyverianlegg), som kan føre
til alvorlige sikkerhetsproblemer, samt
manglende samsvar med bilens
typegodkjenning, i tillegg til redusert ytelse og
systemgaranti.
5)Du må aldri ta ut den mekaniske
tenningsnøkkelen mens bilen er i
bevegelse. Rattet vil låses automatisk ved
første vending. Dette er alltid er gyldig, selv
i det tilfelle hvor kjøretøyet bukseres.
6)
Før du forlater bilen, skal du ALLTID bruke
parkeringsbremsen, styre hjulene, aktivere 1.
gir i oppoverbakke eller revers i nedoverbakke.
På biler med automatgirkasse (hvis
tilgjengelig), skal du stille girspaken på P
(parkering), trykke på startanordningen til
STOP. I tilfelle av en bakke, skal du plassere
en kile eller en sten foran hjulene. Når du
forlater bilen, skal du alltid låse alle dørene ved
å trykke på knappen på nøkkelen.
7)På versjoner med automatgir (noen
modeller), skal du for en enkel fjerning av
nøkkelen, stille girspaken på P og frigjøre
bremsepedalen i sikkerhetsforhold og deretter
slå av bilen.
304026J0001EM
10
BLI KJENT MED DIN BIL

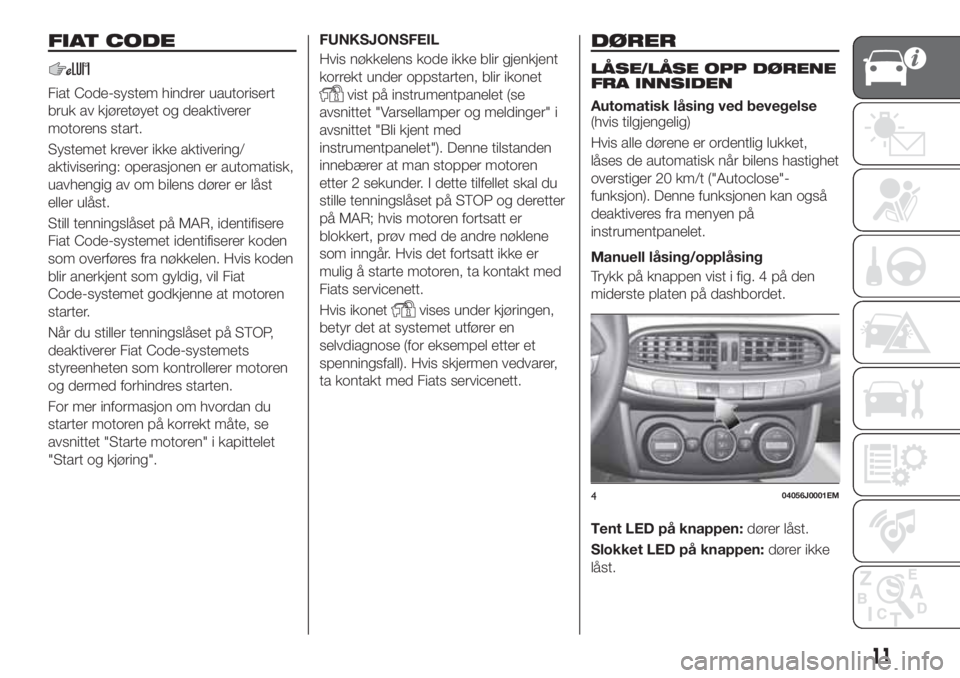

FIAT CODE
Fiat Code-system hindrer uautorisert
bruk av kjøretøyet og deaktiverer
motorens start.
Systemet krever ikke aktivering/
aktivisering: operasjonen er automatisk,
uavhengig av om bilens dører er låst
eller ulåst.
Still tenningslåset på MAR, identifisere
Fiat Code-systemet identifiserer koden
som overføres fra nøkkelen. Hvis koden
blir anerkjent som gyldig, vil Fiat
Code-systemet godkjenne at motoren
starter.
Når du stiller tenningslåset på STOP,
deaktiverer Fiat Code-systemets
styreenheten som kontrollerer motoren
og dermed forhindres starten.
For mer informasjon om hvordan du
starter motoren på korrekt måte, se
avsnittet "Starte motoren" i kapittelet
"Start og kjøring".FUNKSJONSFEIL
Hvis nøkkelens kode ikke blir gjenkjent
korrekt under oppstarten, blir ikonetvist på instrumentpanelet (se
avsnittet "Varsellamper og meldinger" i
avsnittet "Bli kjent med
instrumentpanelet"). Denne tilstanden
innebærer at man stopper motoren
etter 2 sekunder. I dette tilfellet skal du
stille tenningslåset på STOP og deretter
på MAR; hvis motoren fortsatt er
blokkert, prøv med de andre nøklene
som inngår. Hvis det fortsatt ikke er
mulig å starte motoren, ta kontakt med
Fiats servicenett.
Hvis ikonet
vises under kjøringen,
betyr det at systemet utfører en
selvdiagnose (for eksempel etter et
spenningsfall). Hvis skjermen vedvarer,
ta kontakt med Fiats servicenett.
DØRER
LÅSE/LÅSE OPP DØRENE
FRA INNSIDEN
Automatisk låsing ved bevegelse
(hvis tilgjengelig)
Hvis alle dørene er ordentlig lukket,
låses de automatisk når bilens hastighet
overstiger 20 km/t ("Autoclose"-
funksjon). Denne funksjonen kan også
deaktiveres fra menyen på
instrumentpanelet.
Manuell låsing/opplåsing
Trykk på knappen vist i fig. 4 på den
miderste platen på dashbordet.
Tent LED på knappen:dører låst.
Slokket LED på knappen:dører ikke
låst.
404056J0001EM
11

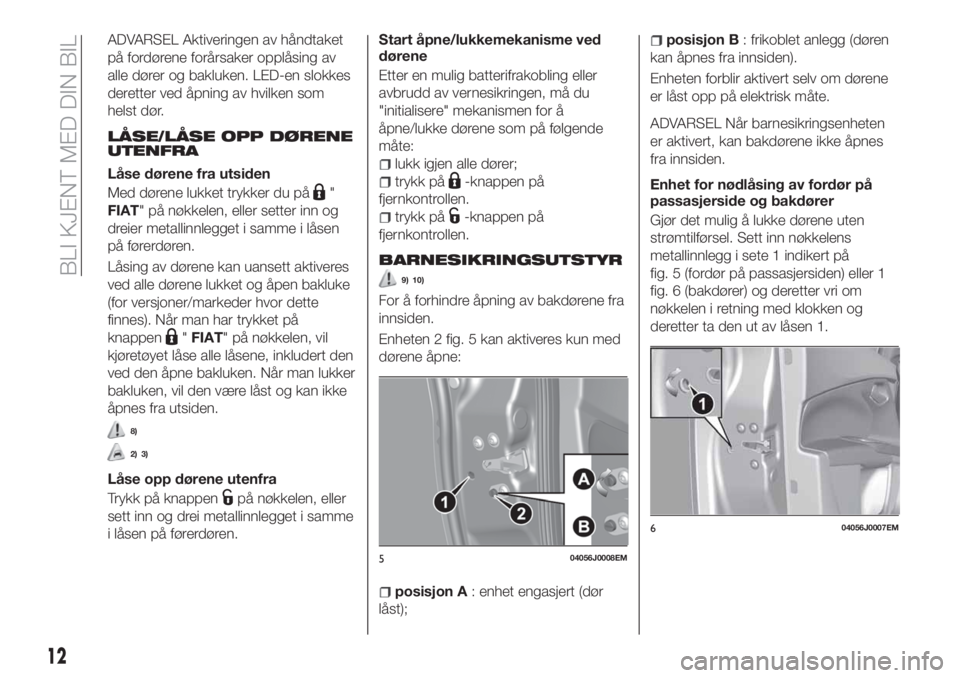

ADVARSEL Aktiveringen av håndtaket
på fordørene forårsaker opplåsing av
alle dører og bakluken. LED-en slokkes
deretter ved åpning av hvilken som
helst dør.
LÅSE/LÅSE OPP DØRENE
UTENFRA
Låse dørene fra utsiden
Med dørene lukket trykker du på
"
FIAT" på nøkkelen, eller setter inn og
dreier metallinnlegget i samme i låsen
på førerdøren.
Låsing av dørene kan uansett aktiveres
ved alle dørene lukket og åpen bakluke
(for versjoner/markeder hvor dette
finnes). Når man har trykket på
knappen
"FIAT" på nøkkelen, vil
kjøretøyet låse alle låsene, inkludert den
ved den åpne bakluken. Når man lukker
bakluken, vil den være låst og kan ikke
åpnes fra utsiden.
8)
2) 3)
Låse opp dørene utenfra
Trykk på knappen
på nøkkelen, eller
sett inn og drei metallinnlegget i samme
i låsen på førerdøren.Start åpne/lukkemekanisme ved
dørene
Etter en mulig batterifrakobling eller
avbrudd av vernesikringen, må du
"initialisere" mekanismen for å
åpne/lukke dørene som på følgende
måte:
lukk igjen alle dører;
trykk på-knappen på
fjernkontrollen.
trykk på-knappen på
fjernkontrollen.
BARNESIKRINGSUTSTYR
9) 10)
For å forhindre åpning av bakdørene fra
innsiden.
Enheten 2 fig. 5 kan aktiveres kun med
dørene åpne:
posisjon A: enhet engasjert (dør
låst);
posisjon B: frikoblet anlegg (døren
kan åpnes fra innsiden).
Enheten forblir aktivert selv om dørene
er låst opp på elektrisk måte.
ADVARSEL Når barnesikringsenheten
er aktivert, kan bakdørene ikke åpnes
fra innsiden.
Enhet for nødlåsing av fordør på
passasjerside og bakdører
Gjør det mulig å lukke dørene uten
strømtilførsel. Sett inn nøkkelens
metallinnlegg i sete 1 indikert på
fig. 5 (fordør på passasjersiden) eller 1
fig. 6 (bakdører) og deretter vri om
nøkkelen i retning med klokken og
deretter ta den ut av låsen 1.
504056J0008EM
604056J0007EM
12
BLI KJENT MED DIN BIL

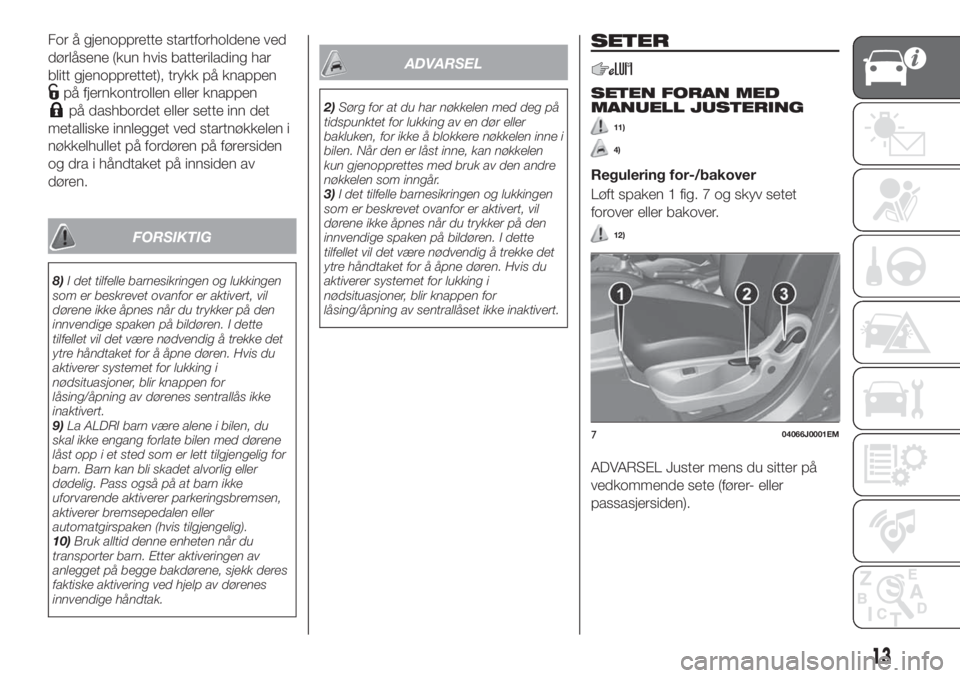

For å gjenopprette startforholdene ved
dørlåsene (kun hvis batterilading har
blitt gjenopprettet), trykk på knappen
på fjernkontrollen eller knappen
på dashbordet eller sette inn det
metalliske innlegget ved startnøkkelen i
nøkkelhullet på fordøren på førersiden
og dra i håndtaket på innsiden av
døren.
FORSIKTIG
8)I det tilfelle barnesikringen og lukkingen
som er beskrevet ovanfor er aktivert, vil
dørene ikke åpnes når du trykker på den
innvendige spaken på bildøren. I dette
tilfellet vil det være nødvendig å trekke det
ytre håndtaket for å åpne døren. Hvis du
aktiverer systemet for lukking i
nødsituasjoner, blir knappen for
låsing/åpning av dørenes sentrallås ikke
inaktivert.
9)La ALDRI barn være alene i bilen, du
skal ikke engang forlate bilen med dørene
låst opp i et sted som er lett tilgjengelig for
barn. Barn kan bli skadet alvorlig eller
dødelig. Pass også på at barn ikke
uforvarende aktiverer parkeringsbremsen,
aktiverer bremsepedalen eller
automatgirspaken (hvis tilgjengelig).
10)Bruk alltid denne enheten når du
transporter barn. Etter aktiveringen av
anlegget på begge bakdørene, sjekk deres
faktiske aktivering ved hjelp av dørenes
innvendige håndtak.
ADVARSEL
2)Sørg for at du har nøkkelen med deg på
tidspunktet for lukking av en dør eller
bakluken, for ikke å blokkere nøkkelen inne i
bilen. Når den er låst inne, kan nøkkelen
kun gjenopprettes med bruk av den andre
nøkkelen som inngår.
3)I det tilfelle barnesikringen og lukkingen
som er beskrevet ovanfor er aktivert, vil
dørene ikke åpnes når du trykker på den
innvendige spaken på bildøren. I dette
tilfellet vil det være nødvendig å trekke det
ytre håndtaket for å åpne døren. Hvis du
aktiverer systemet for lukking i
nødsituasjoner, blir knappen for
låsing/åpning av sentrallåset ikke inaktivert.
SETER
SETEN FORAN MED
MANUELL JUSTERING
11)
4)
Regulering for-/bakover
Løft spaken 1 fig. 7 og skyv setet
forover eller bakover.
12)
ADVARSEL Juster mens du sitter på
vedkommende sete (fører- eller
passasjersiden).
704066J0001EM

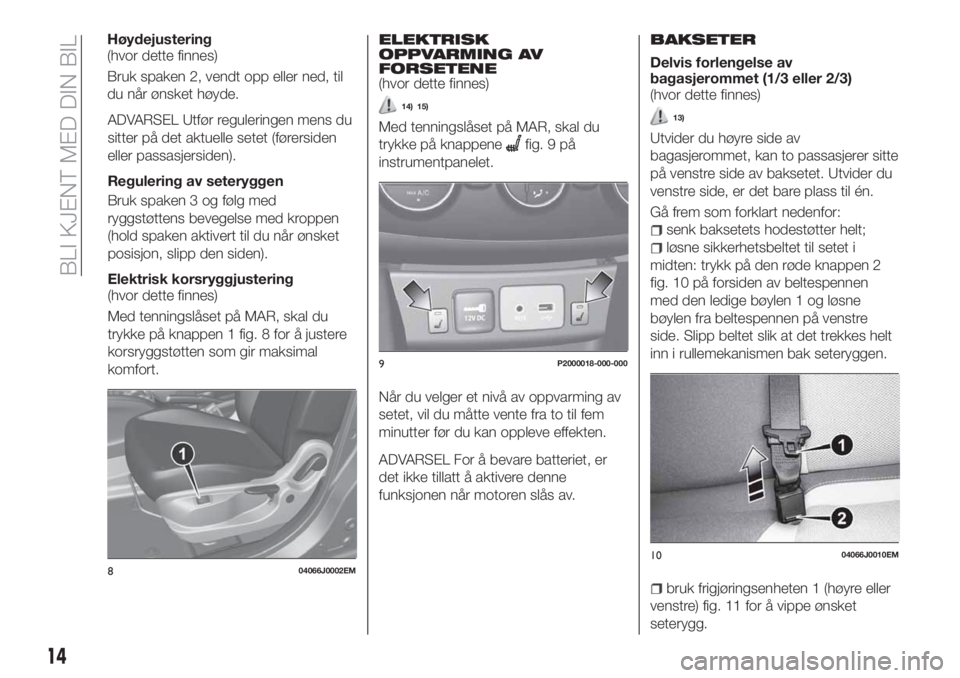

13

ADVARSEL Utfør reguleringen mens du
sitter på det aktuelle setet (førersiden
eller passasjersiden).
Regulering av seteryggen
Bruk spaken 3 og følg med
ryggstøttens bevegelse med kroppen
(hold spaken aktivert til du når ønsket
posisjon, slipp den siden).
Elektrisk korsryggjustering
(hvor dette finnes)
Med tenningslåset på MAR, skal du
trykke på knappen 1 fig. 8 for å justere
korsryggstøtten som gir maksimal
komfort.
ELEKTRISK
OPPVARMING AV
FORSETENE
(hvor dette finnes)
14) 15)
Med tenningslåset på MAR, skal du
trykke på knappene
fig. 9 på
instrumentpanelet.
Når du velger et nivå av oppvarming av
setet, vil du måtte vente fra to til fem
minutter før du kan oppleve effekten.
ADVARSEL For å bevare batteriet, er
det ikke tillatt å aktivere denne
funksjonen når motoren slås av.BAKSETER
Delvis forlengelse av
bagasjerommet (1/3 eller 2/3)
(hvor dette finnes)
13)
Utvider du høyre side av
bagasjerommet, kan to passasjerer sitte
på venstre side av baksetet. Utvider du
venstre side, er det bare plass til én.
Gå frem som forklart nedenfor:
senk baksetets hodestøtter helt;
løsne sikkerhetsbeltet til setet i
midten: trykk på den røde knappen 2
fig. 10 på forsiden av beltespennen
med den ledige bøylen 1 og løsne
bøylen fra beltespennen på venstre
side. Slipp beltet slik at det trekkes helt
inn i rullemekanismen bak seteryggen.
bruk frigjøringsenheten 1 (høyre eller
venstre) fig. 11 for å vippe ønsket
seterygg.
804066J0002EM
9P2000018-000-000
1004066J0010EM
14
BLI KJENT MED DIN BIL
Høydejustering
(hvor dette finnes)
Bruk spaken 2, vendt opp eller ned, til
du når ønsket høyde.
