2020 FIAT TIPO 4DOORS Drift- och underhållshandbok (in Swedish)

starta bilmotorn med extrabatteriet
och låt det gå några minuter på lägsta
varvtal. Starta sedan motorn i bilen med
urladdat batteri.
Frånkoppling av kablarna
När motorn startats, avlägsna kablarna
genom att utföra ovanstående procedur
i omvänd ordning.
Om motorn inte startar efter några
försök, fortsätt inte i onödan utan
kontakta Fiats servicenät.
Om det är nödvändigt att använda
nödstarten ofta, ska du låta kontrollera
batteriet och bilens laddningssystem vid
Fiats servicenät.
VARNING
145)Innan du öppnar motorhuven ska du
försäkra dig om att bilen är avstängd och
att tändningsnyckeln är i STOP-läge. Håll
dig till anvisningarna som står på dekalen
som sitter under motorhuven. Vi
rekommenderar att du tar ur
tändningsnyckeln om det finns andra
personer i fordonet. Man bör alltid ta ur
tändningsnyckeln eller ställa den på STOP
först, innan man lämnar bilen. Under
tankningen av bränsle, ska du försäkra dig
om att motorn är avstängd (med
tändningsnyckeln i STOP-läge).146)Kom inte för nära kylarens kylfläkt:
elfläkten kan sättas igång vilket kan leda till
personskador. Var uppmärksam på att
sjalar, slipsar och andra löst sittande
klädesdetaljer som kan fastna i de rörliga
motordelarna.
147)Ta bort alla metallföremål (t ex. ringar,
klockor och armband) som kan leda till en
oväntad elektrisk kontakt och till allvarliga
personskador.
148)Batterierna innehåller syra som kan ge
brännskador på huden och i ögonen.
Batterierna genererar kväve som är mycket
brandfarligt och explosivt. Närma därför
inte lågor eller gnistkällor till batterierna.
OBSERVERA!
56)Undvik absolut att använda en
snabbladdare till nödstarten: den kan skada
de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
57)Anslut inte det urladdade batteriets
minuskabel (–). Gnistan som uppstår kan
leda till att batteriet exploderar och orsakar
allvarliga personskador. Använd endast den
specifika jordningspunkten. Använd ingen
annan exponerad metalldel.
BRÄNSLELÅSSYSTEM
BESKRIVNING
Bensin- och dieselversioner
Bränslelåset aktiveras vid kollisioner och
gör så att:
Bränsletillförseln avbryts vilket
medför att motorn stängs av.
Automatisk upplåsning av dörrarna.
Innerbelysningen sätts på.
Klimatanläggningens ventilation
kopplas ur.
Varningsljusen tänds (för att stänga
av ljusen, tryck på knappen som sitter
på instrumentpanelen).
På vissa versioner signaleras systemets
aktivering av ett meddelande som visas
på displayen. Samtidigt visas ett särskilt
meddelande på displayen för att varna
föraren om systemets funktion skulle
vara komprometterat.
OBSERVERA! Kontrollera bilen
noggrant för att se till att det inte läcker
bränsle, till exempel i motorrummet,
under bilen eller i närheten av
bränsletanken. Efter krocken, vrid
tändningsnyckeln till STOP så att
batteriet inte laddas ur.
143

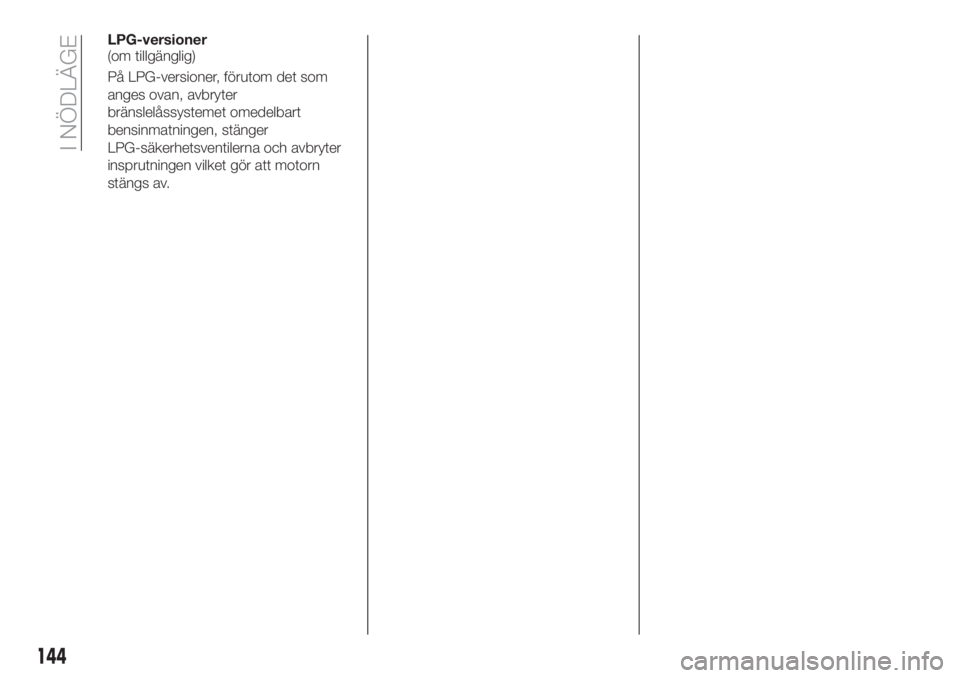

LPG-versioner
(om tillgänglig)
På LPG-versioner, förutom det som
anges ovan, avbryter
bränslelåssystemet omedelbart
bensinmatningen, stänger
LPG-säkerhetsventilerna och avbryter
insprutningen vilket gör att motorn
stängs av.
144
I NÖDLÄGE

NOLLSTÄLLA BRÄNSLELÅSSYSTEMET
För att återställa bilens korrekta funktion, utför följande procedur (proceduren ska startas och slutföras inom en minut):
149)
Åtgärder som ska utföras
Med körriktningsvisarnas spak i neutralt läge ska du ställa tändningsnyckeln på STOP
Ställ tändningsnyckeln på MAR
Aktivera höger körriktningsvisare
Aktivera vänster körriktningsvisare
Aktivera höger körriktningsvisare
Aktivera vänster körriktningsvisare
Inaktivera vänster körriktningsvisare
Ställ tändningsnyckeln på STOP
Ställ tändningsnyckeln på MAR
VARNING
149)Aktivera inte systemet efter krocken om det luktar bensin eller om det uppstått läckor på bränslesystemet. Sätt inte på systemet för att
undvika brandrisken.
145

AUTOMATVÄXEL
Frigöring av spaken
Vid fel, ska du göra så här för att flytta
växelspaken från läge P (parkering):
Stäng av motorn.
dra åt parkeringsbromsen;
arbeta försiktigt vid den punkt som
anges av pilen för att ta bort upp
växelspakshättan 1 bild 150 uppåt (se
även bild 151 );
Tryck bromspedalen ända ner i
botten och håll den nedtryckt.
sätt in den medföljande skruvmejseln
vinkelrätt in i hålet 2 bild 152 och tryck
på frigöringsspaken;
Ställ växelspaken på N (friläge).
återmontera växelspakens damask
på rätt sätt;
Starta motorn.
Utdragning av nyckeln
58)
Tändningsnyckeln (på versioner med
mekanisk nyckel) kan dras ut endast då
växelspaken befinner sig i läge P
(parkering).
Om bilbatteriet är urladdat, blockeras
en eventuellt isatt tändningsnyckel i
låset.Gör så här för att ta ut
tändningsnyckeln mekaniskt:
stoppa bilen i säkerhetsförhållanden,
lägg i en växel och dra åt
parkeringsbromsen;
använd nyckeln 1 bild 153 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen
eller i verktygslådan i bagageutrymmet)
för att lossa klämskruvarna 2
bild 154 på den undre beklädnaden 3;
15008106J0001EM
15108106J0002EM
15208106J0003EM
15308106J0004EM
15408106J0005EM
146
I NÖDLÄGE

ta bort den undre beklädnaden
3 från rattstången genom att frigöra den
från sätet;
dra låstungan 4 bild 155 nedåt med
ena handen och använd den andra för
att ta ut tändningsnyckeln genom att
dra den utåt;
när du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden 3
bild 154 och försäkra dig om att den
blockeras riktigt. Skruva därefter åt
klämskruvarna 2 ordentligt.
OBSERVERA!
58)Vi råder dig att låta Fiats servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid den
övre.
BOGSERA BILEN
FÄSTA DRAGÖGLAN
150) 151) 152)
Dragöglan som medföljer bilen ligger i
verktygslådan i bagageutrymmet.
Fram
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 156 och skruva
fast den helt på det främre gängade
stiftet.
Bakre
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 157 och skruva
fast den helt på det bakre gängade
stiftet15508106J0006EM
15608116J0001EM
147

VARNING
150)Innan du sätter igång med
bogseringen, vrider du tändningsnyckeln till
MAR och därefter till STOP utan att ta ut
den. När man tar ur startnyckeln aktiveras
automatiskt rattlåset vilket innebär att
hjulen inte kan styras. Kontrollera också att
växelspaken inte står i friläge (för versioner
med automatväxellåda (i förekommande
fall), kontrollera att växelspaken står på N).151)Under bogseringen ska du komma
ihåg att eftersom du inte har hjälp av
servobromsen och den elektromekaniska
servostyrningen för att bromsa, måste man
trycka hårdare på bromspedalen och styra
mer energiskt med ratten än vanligt.
Använd inte flexibla linor för bogseringen
och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av kopplingen
vid fordonet inte skadar delarna som är i
kontakt med den. Vid bogsering av bilen
ska du respektera gällande trafikförordning,
både var gäller bogseringsanordningen
samt uppträdandet i trafiken. Starta inte
motorn under bogseringen av fordonet.
Innan du skruvar i dragöglan ska du
rengöra fästhålet. Före bogseringen, ska
du dessutom se till att öglan har skruvats
åt ordentligt i sätet.
152)Dragkrokarna fram och bak får endast
användas för nödhjälp på vägen. Det är
tillåtet att bogsera under korta sträckor
med hjälp av denna anordning som
överensstämmer med vägtrafiklagen (styv
stång), att förflytta fordonet på jämn väg för
förberedelse av bogseringen eller
transporten med bärgningsbil. Krokarna
FÅR INTE användas för att hämta bilen
utanför vägbanan eller köra den över
hinder/eller för bogseringar med vajrar eller
andra flexibla anordningar. Enligt villkoren
ovan, ska bogseringen genomföras med
de två fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln
som möjligt.
157P1030149-000-000
148
I NÖDLÄGE

UNDERHÅLL OCH SKÖTSEL
Ett korrekt underhåll gör att du kan
bibehålla bilens prestanda, hålla
driftskostnaderna nere och skydda
säkerhetssystemens effektivitet.
I detta kapitel förklaras hur det går till.UNDERHÅLLSSCHEMA........150
MOTORRUM...............162
LADDA BATTERIET...........174
UNDERHÅLLSPROCEDURER. . . .175
LYFTA BILEN...............177
HJUL OCH DÄCK............178
BROMSAR................179
KAROSSERI...............179
INUTI BILEN...............180
149

UNDERHÅLLS-
SCHEMA
Ett korrekt underhåll är absolut
nödvändigt för att garantera en lång
livslängd för bilen under optimala
förhållanden.
Därför har Fiat sammanställt ett antal
kontroller och underhållsåtgärder som
ska utföras efter vissa kilometersträckor
och/eller, för berörda versioner och
marknader, vid fastställda tidpunkter,
enligt underhållsschemat.
För att garantera optimal
effektivitetstillstånd i bilen, listas vissa
extra regelbundna kontroller på sidorna
efter underhållsschemat. De ska utföras
oftare i förhållande till servicetillfällenas
normala intervaller.
Underhållsschemats underhållsåtgärder
utförs i Fiats servicenät enligt de
fastställda tidsintervallerna i
kilometer/miles. Om ytterligare byten
eller reparationer måste utföras vid varje
åtgärd, utöver det förutsedda arbetet,
kan de endast utföras efter ett
uttryckligt samtycke från kunden. Om
bilen ofta används för att bogsera släp
ska intervallerna för servicetillfällena i
underhållsschemat göras kortare.ANVISNINGAR
Intervallen i underhållsschemat
föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan
medföra att tillverkarens garanti upphör
att gälla.
Vi rekommenderar att du underrättar
Fiats servicenätverk om eventuella
funktionsfel i bilen, utan att vänta till
nästa servicetillfälle.
150
UNDERHÅLL OCH SKÖTSEL
