2020 CITROEN C5 AIRCROSS stop start

180
/2
1 1
Réservoir de carburant
Capacité du réser voir : 53 litres environ.
Niveau mini de carburant
Lorsque le niveau mini du réser voir
est atteint, ce témoin s'allume au
combiné, accompagné de l'affichage
d'un message et d'un signal sonore.
Au premier allumage, il reste
environ 6
litres de carburant.
Remplissage
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte
par la jauge à carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à Pour réaliser le remplissage en toute sécurité


:
F
A
rrêtez impérativement le moteur.

F
V
éhicule déverrouillé, appuyez sur la partie
arrière-centrale de la trappe pour l'ouvrir.
F
R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule (rappelé par l'étiquette collée
sur la trappe).
F
T
ournez le bouchon vers la gauche.
F
R
etirez le bouchon et posez-le sur son
support (sur la trappe).
F
I
ntroduisez le pistolet jusqu'en butée, avant
de le déclencher pour remplir le réser voir
(risque d'éclaboussures).
F
E
ffectuez l'opération de remplissage.
N'insistez pas au- delà de la 3
ème coupure
du pistolet, ceci pourrait engendrer des
dysfonctionnements .
F

R

emettez le bouchon en place.
F

T

ournez-le vers la droite.
F

P

oussez la trappe à carburant pour la
refermer. Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant
sans plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que le pistolet à essence
sans plomb.
Si votre véhicule est équipé du Stop &
Start, n'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement le
contact.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Dispositif mécanique pour empêcher le
remplissage de carburant essence dans le
réser voir d'un véhicule fonctionnant au gazole.
Fonctionnement
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant,
ce signal sonore et l'affichage du message
d'alerte sont répétés à une fréquence d'autant
plus élevée que le niveau de carburant se
rapproche de " 0".
Faites impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel) , reportez-vous à la rubrique
correspondante. fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Informations pratiques

188
Capot
L'implantation de la commande intérieure
empêche toute ouverture, tant que la
porte avant gauche est fermée.Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure), en utilisant la
zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
N'ouvrez pas le capot en cas de vent
violent.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur
: prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Ouverture
F Ouvrez la porte avant gauche.
Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START. F

T
irez vers vous la commande, située en bas
de l'encadrement de la porte.
Version sans barres
longitudinales
Les fixations des barres de toit comportent
un ergot qu’il faut introduire dans l’orifice de
chacun des points d’ancrage.
Version avec barres
longitudinales
Vous devez fixer des barres transversales aux
barres longitudinales au niveau des repères
gravés sur les barres longitudinales.
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d’ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu’elles
sont fermées.
Informations pratiques

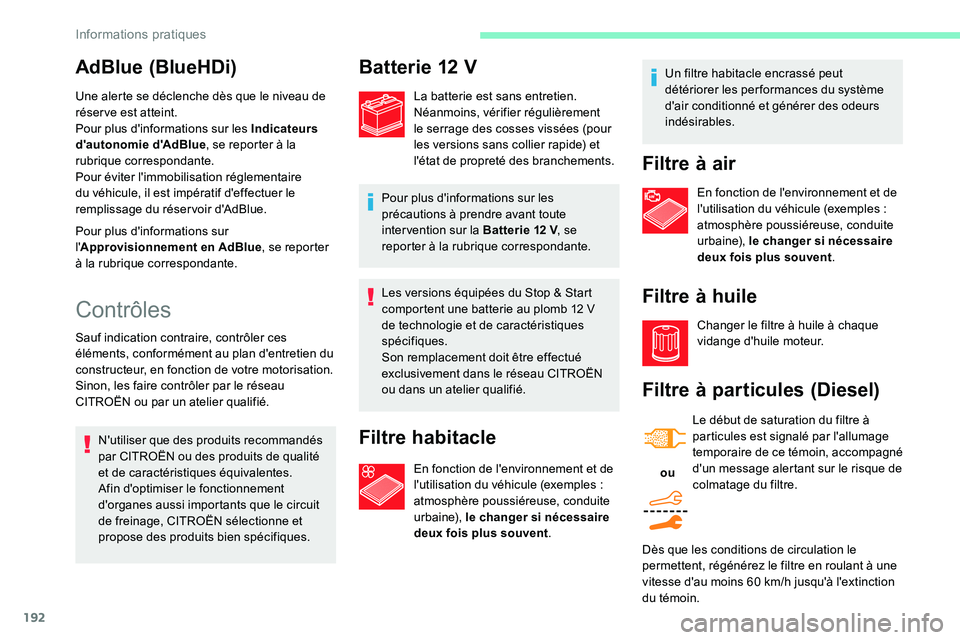

192
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN
ou dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite
urbaine), le changer si nécessaire
deux fois plus souvent .Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples
:
atmosphère poussiéreuse, conduite
urbaine), le changer si nécessaire
deux fois plus souvent .
Filtre à huile
Changer le filtre à huile à chaque
vidange d'huile moteur.
Filtre à particules (Diesel)
ou Le début de saturation du filtre à
particules est signalé par l'allumage
temporaire de ce témoin, accompagné
d'un message alertant sur le risque de
colmatage du filtre.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
AdBlue (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
d'autonomie d'AdBlue , se reporter à la
rubrique correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur
l' Approvisionnement en AdBlue , se reporter
à la rubrique correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de votre motorisation.
Sinon, les faire contrôler par le réseau
CITROËN ou par un atelier qualifié.
N'utiliser que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, CITROËN sélectionne et
propose des produits bien spécifiques.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifier régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
inter vention sur la Batterie 12
V, se
reporter à la rubrique correspondante.
Informations pratiques

196
Accès au réservoir
d'AdBlue®
La présence d'un bouchon bleu dans la trappe
à carburant signale l'accès au réser voir
d'AdBlue
®.
F

C

oupez le contact et retirez la clé.
Ou
F

A

vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP" pour
éteindre le moteur.
F

T

ournez le bouchon bleu du réser voir
d'AdBlue
® dans le sens inverse des aiguilles
d'une montre.
F

M

unissez-vous d'un bidon d'AdBlue
®
(vérifiez la date de péremption) et versez
le contenu du bidon dans le réser voir
d'AdBlue
® du véhicule.
Ou
F

I

ntroduisez le pistolet de la pompe
d'AdBlue
® et remplissez le réser voir jusqu'à
l'arrêt automatique du pistolet. Important


:
Afin de ne pas faire déborder le réser voir
d'AdBlue
®, il est recommandé :
F
D
e faire un appoint compris entre
10 et 13
litres en utilisant des bidons
d'AdBlue
®.
Ou
F

D

e ne pas insister après le troisième
arrêt automatique du pistolet dans le
cas d'un approvisionnement dans une
station-service.
Important

: en cas d’appoint après
une panne d’AdBlue, vous devez
impérativement patienter environ
5

minutes avant de remettre le contact,
sans ouvrir la por te conducteur, ni
déverrouiller le véhicule, ni introduire
la clé dans le contacteur, ni introduire
la clé du système "Accès et Démarrage
Mains Libres" dans l'habitacle .
Mettez le contact, puis, après un délai de
10

secondes, démarrez le moteur.
Conservez l'AdBlue
® hors de portée
des enfants, dans son flacon ou bidon
d'origine.
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Ne pas déverser d'AdBlue
® si la température
du véhicule est inférieure à -11°C. Garez votre
véhicule dans un local plus tempéré pendant
quelques heures pour permettre l'appoint.
En cas de panne d'AdBlue
®, confirmée par
le message "Ajouter AdBlue : Démarrage
impossible", vous devez impérativement
effectuer un appoint de 5

litres au
minimum.
Ne versez jamais l'AdBlue
® dans le
réservoir de gazole.
En cas de projections d'AdBlue
® ou de
coulures sur le côté de caisse, rincez
immédiatement à l'eau froide ou essuyez
à l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
Informations pratiques

Tableaux des fusibles ....................212-213, 215
Tableaux des motorisations ..................223-224
Tablette arrière


................................................ 76
Tablette tactile
...............................

..................32
Télécommande
.............................. 35

-37, 39-41
Téléphone


.................................................. 72-73
Témoin d’airbags


............................................. 19
Témoin de ceinture conducteur non bouclée


.................................................. 99
Témoin de ceintures ........................................ 99
Témoin de frein de stationnement
..................13
Témoin de préchauffage moteur Diesel
.........19
Témoin de service
........................................... 14
T

émoin du niveau mini de carburant
..............20
T

émoin du système de freinage...................... 13
Té m o i n s
...............................

............................12
Témoins d’alerte


........................................ 11, 2 9
Témoins lumineux


........................................... 11
Té m o i n S T O P
.................................................. 12
T

empérature du liquide de refroidissement


....................................... 12, 27
Toit ouvrant panoramique
......................... 5

2-53
Top 360 Vision
...................................... 16 8 , 171
Top Rear Vision..................................... 168 -169
Totalisateur kilométrique .................................30S
T
Saturation du filtre à particules (Diesel) .......19 2
SCR (Réduction Catalytique Sélective)


........29, 19 4
Sécurité des enfants

............10

1-102, 104 -107, 110 -114
Sécurité enfants


............................................ 115
Sélecteur de vitesses .............................125 -129
Service (témoin)


.............................................. 14
Sièges arrière
........................................... 6

0 - 61
Sièges avant


............................................. 54-57
Sièges chauffants


........................................... 57
Sièges électriques


.................................... 56-57
Sièges enfants


........10 0, 104 -105, 107, 109 -110
Sièges enfants classiques


.....................109 -110
Sièges enfants i-Size
.................................... 11

4
Sièges enfants ISOFIX


...........................111 -114
Signal de détresse


.................................. 89, 197
Sous-capot moteur
....................................... 18

9
Sous-gonflage (détection)


............................132
Spots latéraux
............................................... 20

9
Stop & Start


................................. 23, 32, 63, 68,
130, 132, 180, 188, 192, 218
STO P (té m o i n)
................................................ 12
S

uper-verrouillage
.................................... 3

7, 4 0
Surtapis


................................................... 74 , 13 7
VVentilation ................................ 61- 62, 6 4, 69 -70
Vérification des niveaux .........................18 9 -191
Vérifications courantes


..........................192-193
Verrouillage


............................................... 3 9 - 41
Verrouillage centralisé


..............................36, 39
Verrouillage de l’intérieur


................................41
Verrouillage des portes


...................................41
Vidange


......................................................... 19 0
Vide-poches
.................................................... 71
V

isibilité

........................................................... 68
Vision arrière 180°
........................................ 171
Vision avant 180°
.......................................... 171
Volant (réglage)


............................................... 58
Surveillance d’angles morts


.................
16 4 -166
Synchronisation de la télécommande
............ 43
S

ystème actif de sur veillance
d’angle mort


................................................
165
Système d’antipollution SCR
.................. 2

9, 19 4
Système d’assistance au freinage


............
91-92
Systèmes de contrôle de la trajectoire

.....
91

-92
Réservoir de carburant


.................................
18 0
Réservoir lave-vitre
....................................... 19

1
Rétroviseur intérieur


.................................
59-60
Rétroviseurs extérieurs


........
58 - 59, 68, 16 4 -166
Révisions


......................................
14, 26 -27, 192
Rhéostat d’éclairage


.......................................
30
Rideau d’occultation
................................. 5

2-53
Rotule démontable sans outil

................
183 -185
Roue de secours ................... 19
3, 198 -19 9, 203 Trappe à carburant
........................................ 18 0
Triangle de signalisation

...............................
197
Troisième feu de stop

....................................
2 11
.
Index alphabétique
