2019 YAMAHA YZF-R125 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-5
6
12*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
13*Schwingenlager• Funktion und auf übermäßiges
Spiel kontrollieren.√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
14 Antriebskette• Den Durchhang, die Ausrichtung
und den Zustand der An-
triebskette kontrollieren.
• Den Kettendurchhang einstellen
und die Kette gründlich mit ei-
nem O-Ring-Kettenspray
schmieren.Alle 1000 km (600 mi) und nach
dem Waschen des Motorrads,
einer Fahrt im Regen oder in
feuchter Umgebung
15*Lenkkopflager• Lagerbaugruppen auf festen
Sitz kontrollieren.√√√√
• Mäßig mit Lithiumseifenfett
schmieren.√
16*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
17Handbremshebe-
lumlenkwelle• Mit Silikonfett schmieren.√√√√√
18Fußbremshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
19Kupplungshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
20Fußschalthebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
21Seitenständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
22*Seitenstän
der-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
23*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
24*Federbein• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UB5GG0G0.book Page 5 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-6
6
GAU72740
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger
gereinigt bzw. erneuert werden.
Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die Bremsflüssigkeit wechseln.
25*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels• Funktion prüfen.√√√√
• Mit Lithiumseifenfett schmieren.√√
26 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.Nach dem ersten Intervall
und danach alle 3000 km
(1800 mi).√
27 Ölfiltereinsatz•Ersetzen.√√√√√
28*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
29*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
30*Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
31*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
32
*Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
16121824
0.6 3.5 7 10.5 14
UB5GG0G0.book Page 6 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-7
6
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
UB5GG0G0.book Page 7 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-8
6
GAU18782
Verkleidungsteile abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAUM4041
Verkleidungsteil A
Verkleidungsteil abnehmen
Den Schnellverschluss und die Schrauben
entfernen und dann das Verkleidungsteil
abnehmen.
HINWEIS
Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann die Schrauben so-
wie den Schnellverschluss anbringen.
HINWEIS
Zur Montage der Schnellverschlüsse den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, so dass er an der
Oberseite herausragt, dann den Schnell-
verschluss einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so dass er mit dem Kopf des
Schnellverschlusses fluchtet.
Verkleidungsteil B
Verkleidungsteil abnehmen
Den Schnellverschluss und die Schrauben
entfernen und dann das Verkleidungsteil
abnehmen.
1. Verkleidungsteil A
1. Verkleidungsteil C
2. Verkleidungsteil B
ZAUM16161
ZAUM161512
1. Schraube
2. Schraube
3. Verkleidungsteil A
4. Schnellverschluss
ZAUM161734
1
2
UB5GG0G0.book Page 8 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-9
6
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann die Schrauben so-
wie den Schnellverschluss anbringen.
Verkleidungsteil C
Verkleidungsteil abnehmen
1. Das Verkleidungsteil entfernen B. (Sie-
he Seite 6-8.)
2. Den Schnellverschluss und die
Schrauben entfernen und dann das
Verkleidungsteil abnehmen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann die
Schrauben sowie den Schnellver-
schluss anbringen.
2. Das Verkleidungsteil montieren B.
(Siehe Seite 6-8.)
1. Schraube
2. Schnellverschluss
3. Verkleidungsteil B
4. Schraube
1. Verkleidungsteil C
2. Schraube
3. Schnellverschluss
ZAUM1618
1
ZAUM1619
2
1
UB5GG0G0.book Page 9 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-10
6
GAU19623
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
ze erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Mo-
tor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zündkerze:
NGK/MR8E9
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
UB5GG0G0.book Page 10 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-11
6
GAUM4051
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen. ACHTUNG: Das Fahr-
zeug nicht benutzen, bis Sie sicher-
gestellt haben, dass der Ölstand
ausreichend ist.
[GCA10012]
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Einfüllschraubverschluss anbrin-
gen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Deckel des Motoröl-Einfüll-
schraubverschlusses und die Motor-
öl-Ablassschraube, zusammen mit
dem O-Ring, der Druckfeder und dem
Ölsieb entfernen, um das Motoröl aus
dem Kurbelgehäuse abzulassen.
ACHTUNG: Beim Herausschrauben
der Motoröl-Ablassschraube fallen
der O-Ring, die Druckfeder und das
Ölsieb heraus. Darauf achten, dass
diese Teile nicht verloren gehen.

[GCA11002]

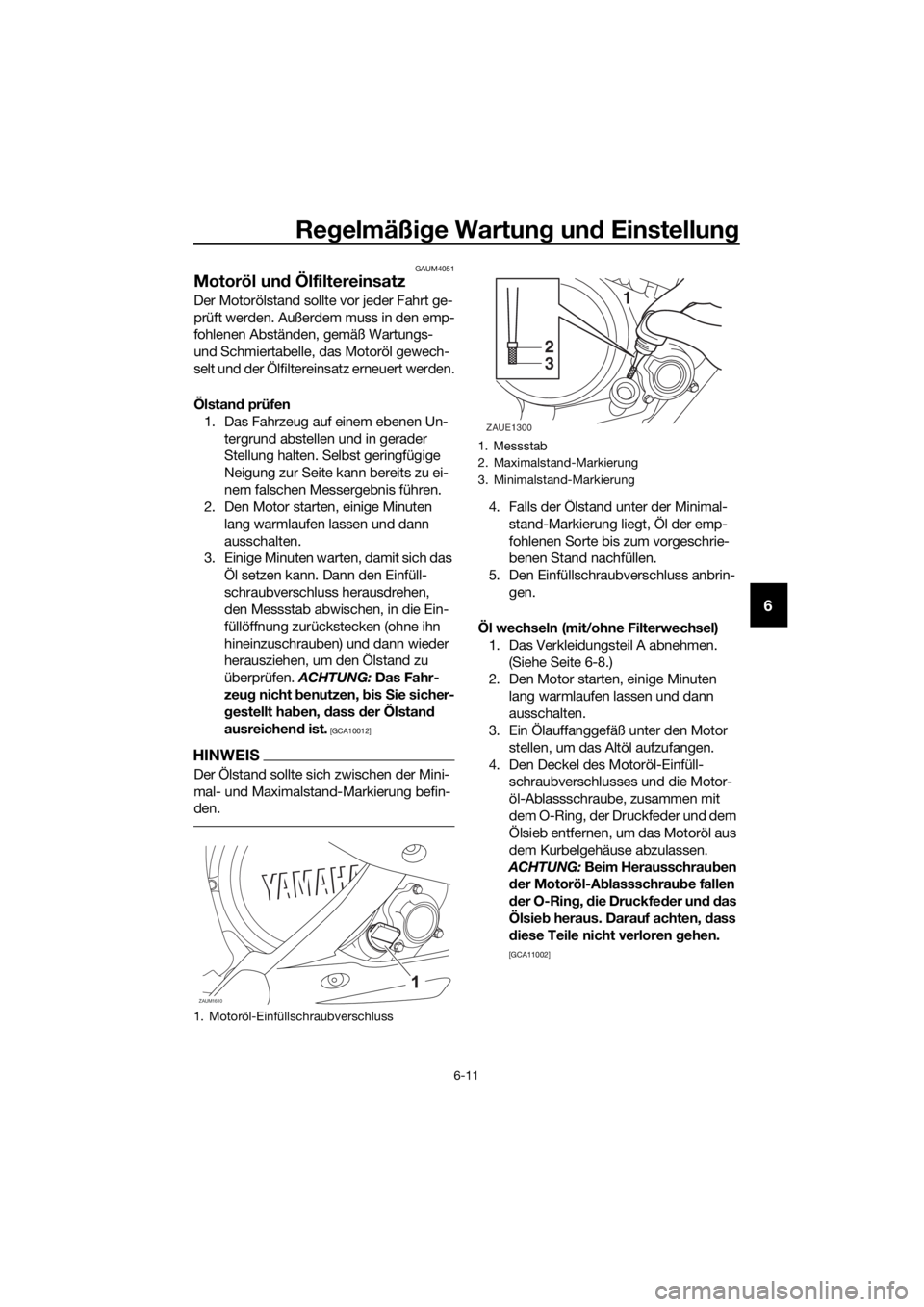

1. Motoröl-Einfüllschraubverschluss
ZAUM1610
1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
ZAUE1300
UB5GG0G0.book Page 11 Tuesday, August 14, 2018 9:02 AM

Regelmäßige Wartung und Einstellung
6-12
6
5. Das Ölsieb mit einem Lösungsmittel
reinigen.
HINWEIS
Mit Schritt 9 fortfahren, wenn nur das
Öl gewechselt wird.
Schritte 6–8 durchführen, wenn der
Ölfiltereinsatz gewechselt wird.
6. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
7. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.8. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
9. Das Ölsieb, die Druckfeder, den O-
Ring, sowie die Motoröl-Ablass-
schraube montieren und sie anschlie-
ßend vorschriftsmäßig festziehen.
ACHTUNG: Vor dem Einsetzen der
Motoröl-Ablassschraube nicht ver-
gessen, den O-Ring, die Druckfeder
und das Ölsieb in Position zu brin-
gen.
[GCA10422]
10. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.

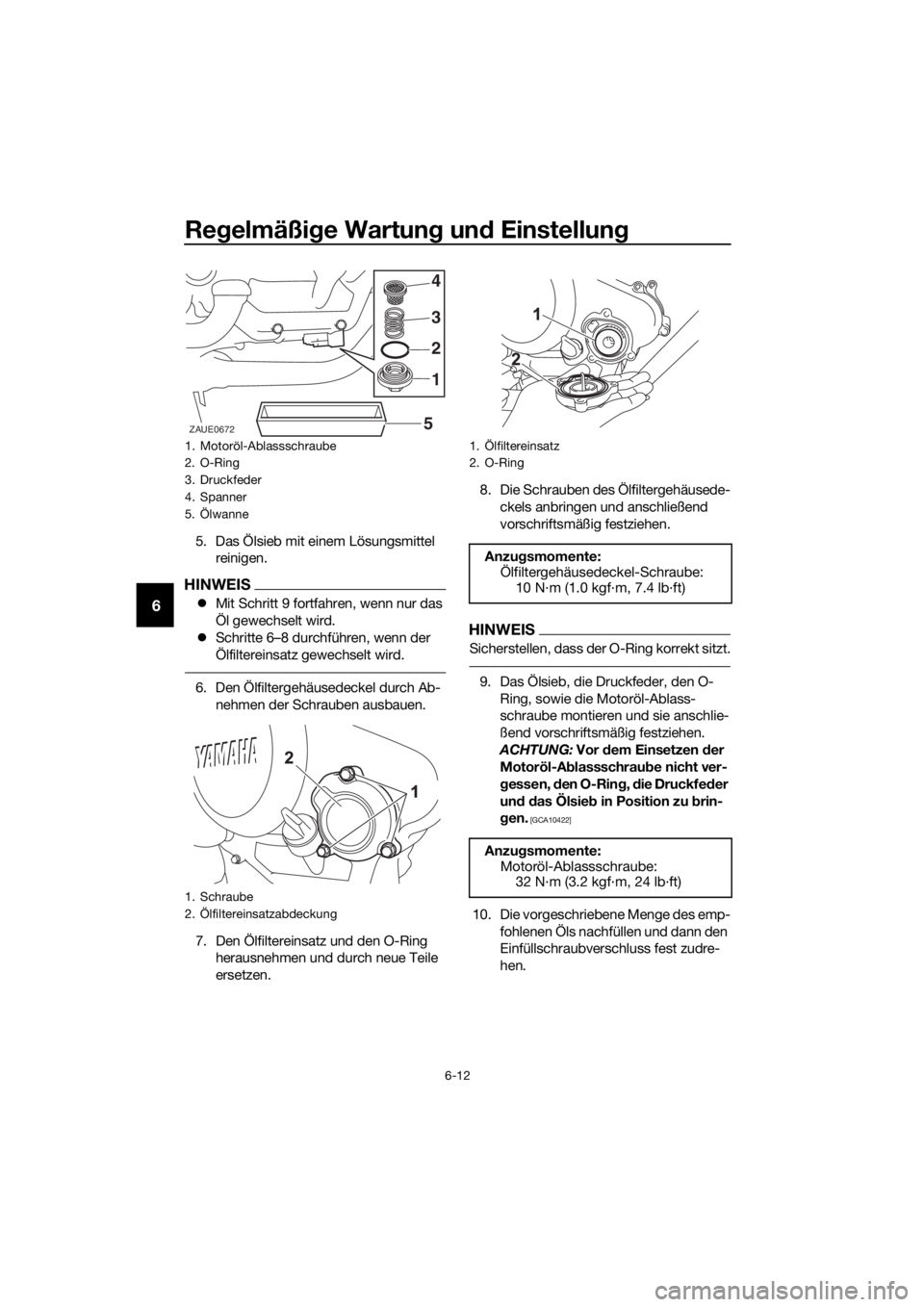

1. Motoröl-Ablassschraube
2. O-Ring
3. Druckfeder
4. Spanner
5. Ölwanne
1. Schraube
2. Ölfiltereinsatzabdeckung
2 3 4
51
ZAUE0672
1. Ölfiltereinsatz
2. O-Ring
Anzugsmomente:
Ölfiltergehäusedeckel-Schraube:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Anzugsmomente:
Motoröl-Ablassschraube:
32 N·m (3.2 kgf·m, 24 lb·ft)
UB5GG0G0.book Page 12 Tuesday, August 14, 2018 9:02 AM
