2019 YAMAHA YZF-R125 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-11
3
Der Drehzahlmesser zeigt die aktuelle Ein-
stellung U/min für die Betriebsarten Aktivie-
rungspunkteinstellung und Deaktivierungs-
punkteinstellung.
Schaltaktivierungspunkt einstellen
HINWEIS
Der Aktivierungspunkt der Schaltzeitpunkt-
Anzeigeleuchte lässt sich zwischen 9000
U/min und 13000 U/min einstellen. Die An-
zeigeleuchte kann in Stufen von 500 U/min
eingestellt werden.
1.
SETŽ, um die gewünschte Motordreh-
zahl für die Aktivierung der Anzeige-
leuchte zu wählen.
2.
LECTŽ, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontroll-
modus schaltet auf die Betriebsart
Deaktivierungspunkteinstellung um.
Schaltdeaktivierungspunkt einstellen
HINWEIS
Der Deaktivierungspunkt der Schalt-
zeitpunkt-Anzeigeleuchte lässt sich
zwischen 9000 U/min und 13000
U/min einstellen. Die Anzeigeleuchte
kann in Stufen von 500 U/min einge-
stellt werden.
Der Deaktivierungspunkt muss auf
eine höhere Drehzahl eingestellt wer-
den als der Aktivierungspunkt, an-
dernfalls leuchtet die Schaltzeitpunkt-
Anzeigeleuchte nicht auf.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Deaktivierung der An-
zeigeleuchte zu wählen.2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontroll-
modus schaltet auf die Betriebsart
Helligkeitseinstellung um.
Schalthelligkeit einstellen
1. Den Rückstellknopf “RESET” drü-
cken, um den gewünschten Helligkeit-
spegel der Schaltanzeigeleuchte zu
wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Helligkeit
zu bestätigen. Die Anzeige verlässt
den Kontrollmodus für die Schaltzeit-
punkt-Anzeigeleuchte und kehrt zur
normalen Multifunktionsanzeige zu-
rück.
Begrüßungsanzeige
Die Begrüßungsanzeige begrüßt den Fah-
rer: Wenn der Schlüssel auf “ ” geschal-
tet wird, erscheint die Nachricht “Hi Buddy”
und wenn der Schlüssel auf “ ” geschal-
tet wird, erscheint die Nachricht “see you”.
Der Nutzername “Buddy” ist werkseitig
voreingestellt, kann aber auf Ihren Namen
eingestellt werden.
Nutzernamen einstellen
1. Den Schlüssel auf “ ” drehen.
2. Den Rückstellknopf “RESET” ge-
drückt halten.
3. Den Schlüssel auf “ ” drehen und
dann, nach vier Sekunden, den Rück-
stellknopf “RESET” wieder freigeben.
4. Wenn das erste Zeichen zu blinken
beginnt, den Wahlknopf “SELECT”
drücken, um sich das nächste alpha-
numerische Zeichen anzeigen zu las-
sen, den Rückstellknopf “RESET”
drücken, um zum vorherigen Zeichen
zu wechseln.
UB5GG0G0.book Page 11 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-12
3
5. Den Wahlknopf “SELECT” gedrückt
halten, um das gewünschte Zeichen
zu bestätigen. Das zweite Zeichen be-
ginnt zu blinken. Diesen Vorgang für
alle sechs Zeichen wiederholen. Nach
der Einstellung des sechsten Zei-
chens blinken alle Zeichen zweimal
und der Einstellmodus wird automa-
tisch beendet.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG
GCA11591
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.

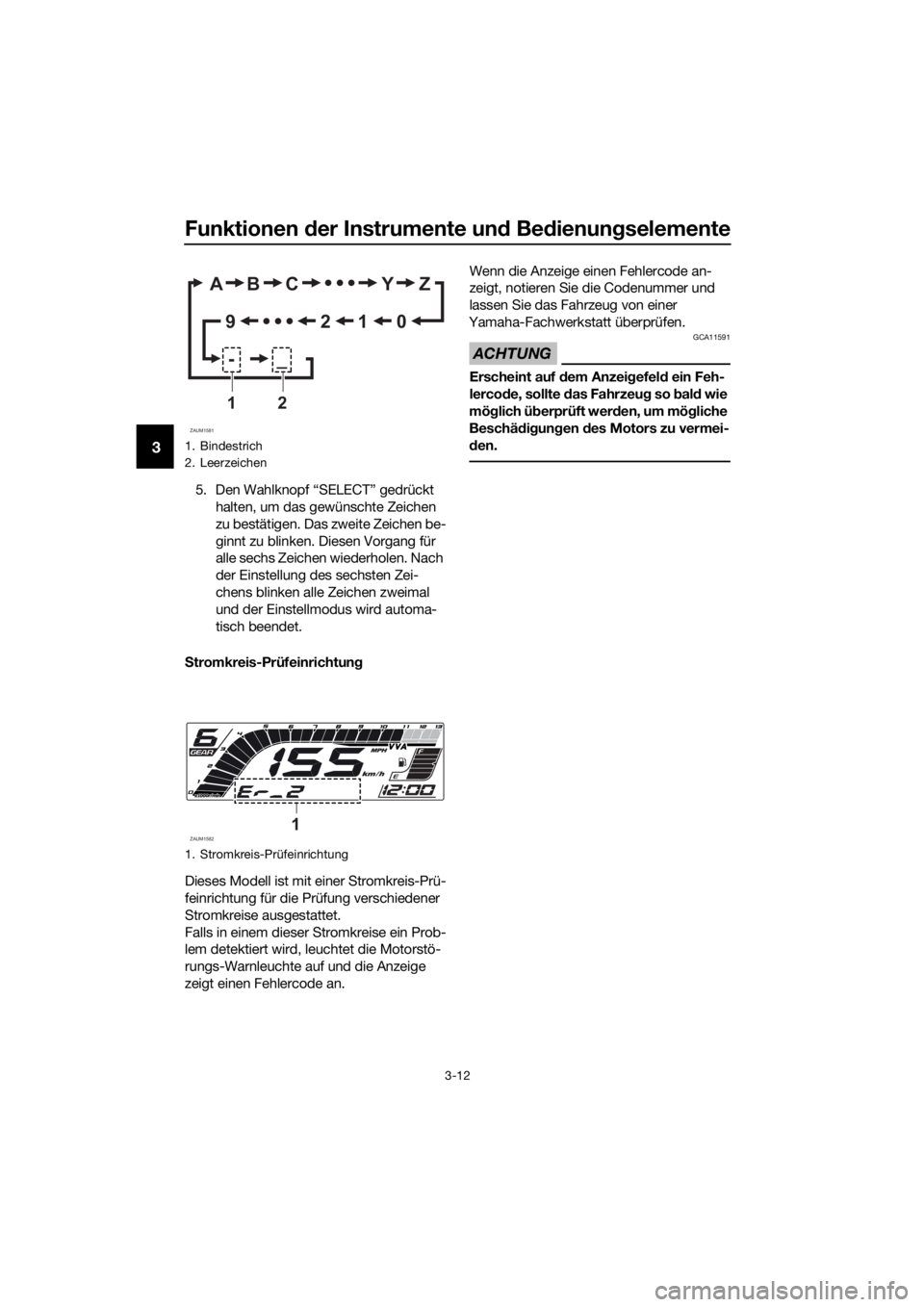

1. Bindestrich
2. Leerzeichen
1. Stromkreis-Prüfeinrichtung
ZAUM1581
AB C Y Z
0 1 2 9
-_
12
ZAUM15821
UB5GG0G0.book Page 12 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-13
3
GAU1234M
Lenkerarmaturen
Links
Rechts
GAUM4030Abblend-/Lichthupenschalter
“//PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
HINWEIS
Wenn der Schalter auf Abblendlicht gestellt
wird, leuchten beide Scheinwerfer auf.Wenn der Schalter auf Fernlicht gestellt
wird, leuchten beide Scheinwerfer auf.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12663Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” (Laufen) stellen. Diesen Schal-
ter auf “ ” (Stopp) stellen, um den Motor
im Notfall, z. B. bei einem Überschlag oder
bei klemmendem Gas, zu stoppen.
GAU12713Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-2.
GAU42342Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte können aufleuchten,
wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.

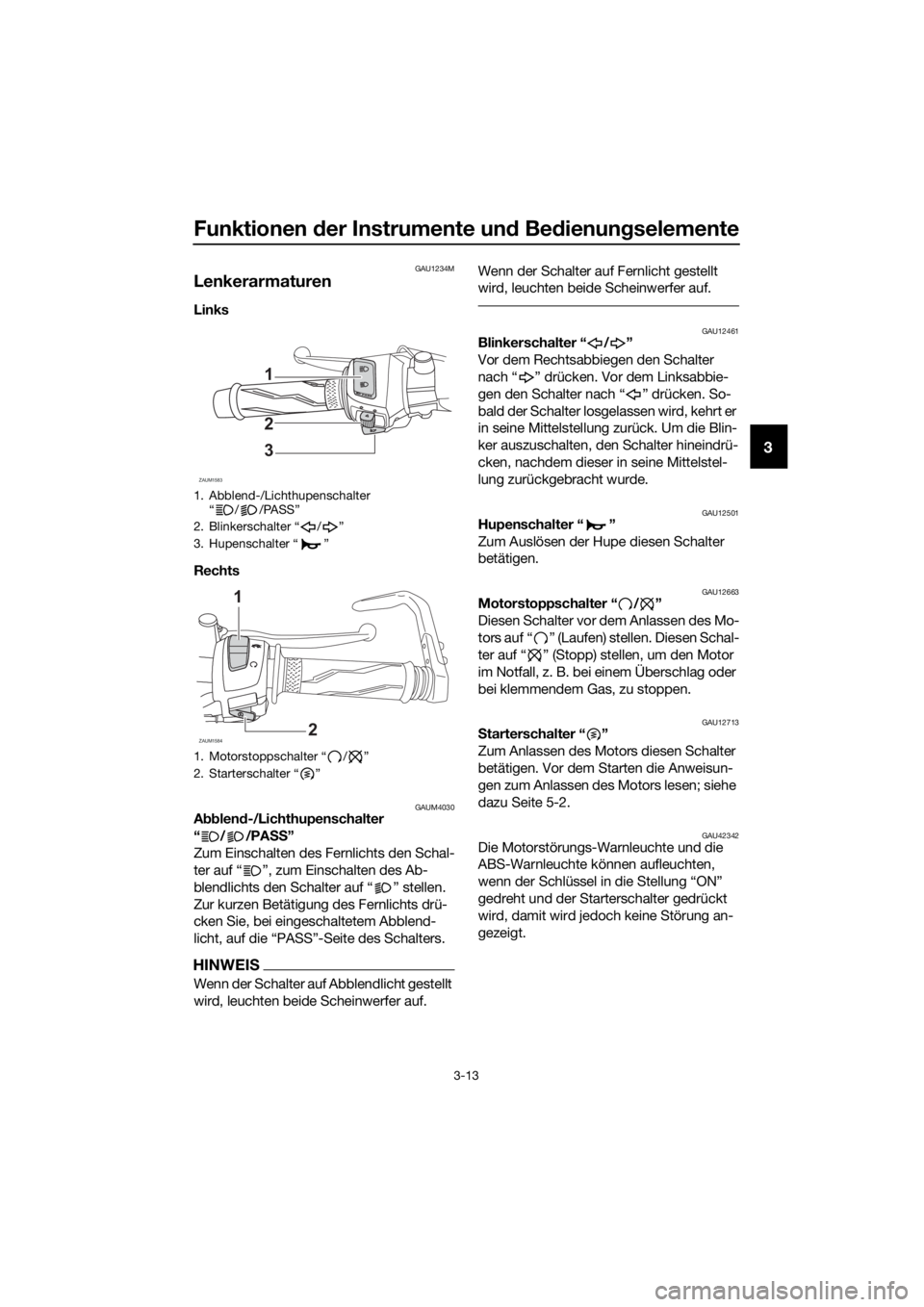

1. Abblend-/Lichthupenschalter
“ / /PASS”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
ZAUM1583
1
2
3
ZAUM1584
1
2
UB5GG0G0.book Page 13 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-14
3
GAU12822
Kupplungshebel
Der Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-22.)
GAU12876
Fußschalthebel
Der Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Fußschalthebel nach oben bewegen. Um
das Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 5-3.)

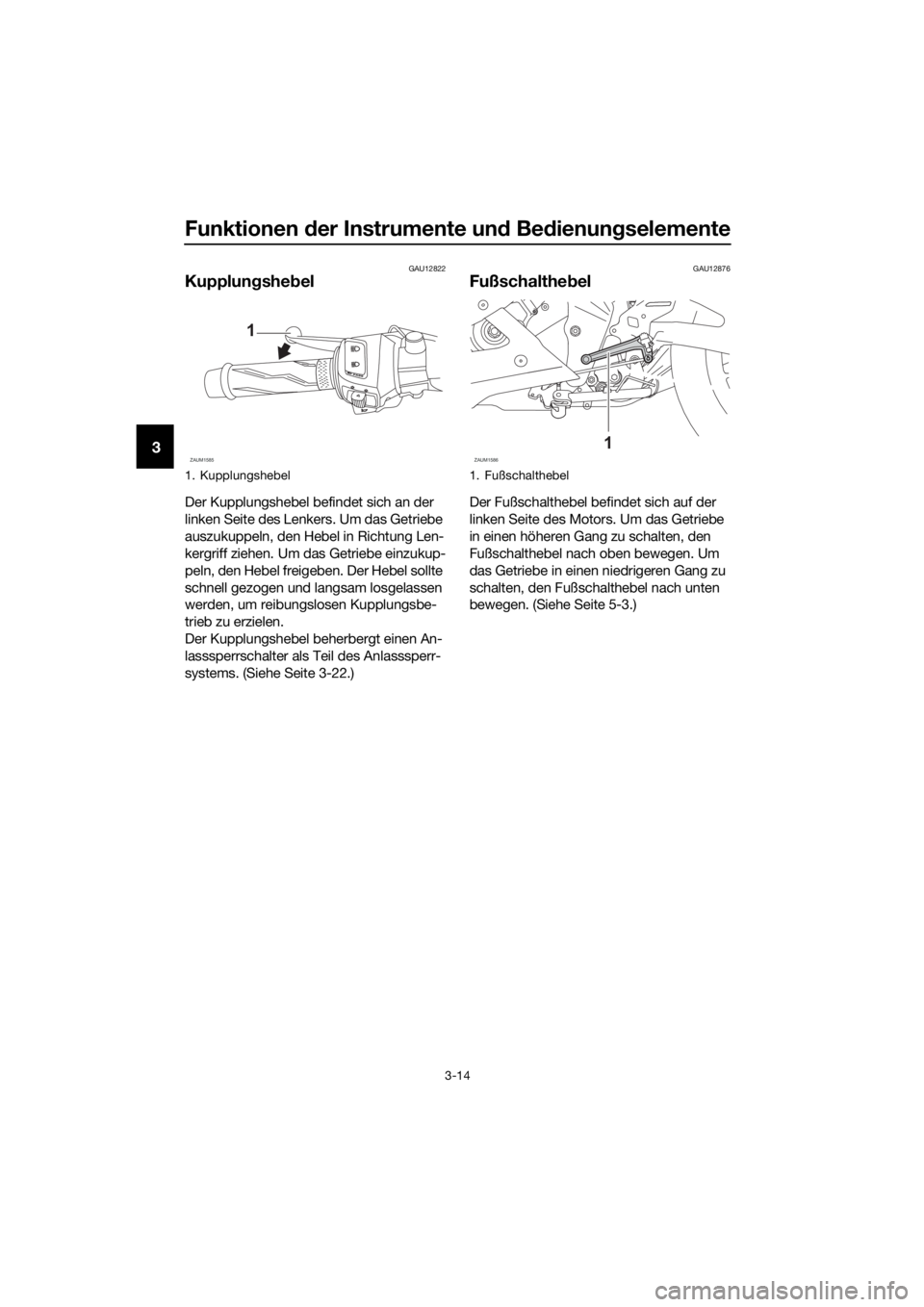

1. Kupplungshebel
ZAUM1585
1
1. Fußschalthebel
ZAUM15861
UB5GG0G0.book Page 14 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-15
3
GAU12892
Handbremshebel
Der Bremshebel befindet sich an der rech-
ten Seite des Lenkers. Zur Betätigung der
Vorderradbremse den Hebel zum Gasdreh-
griff ziehen.
GAU12944
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.

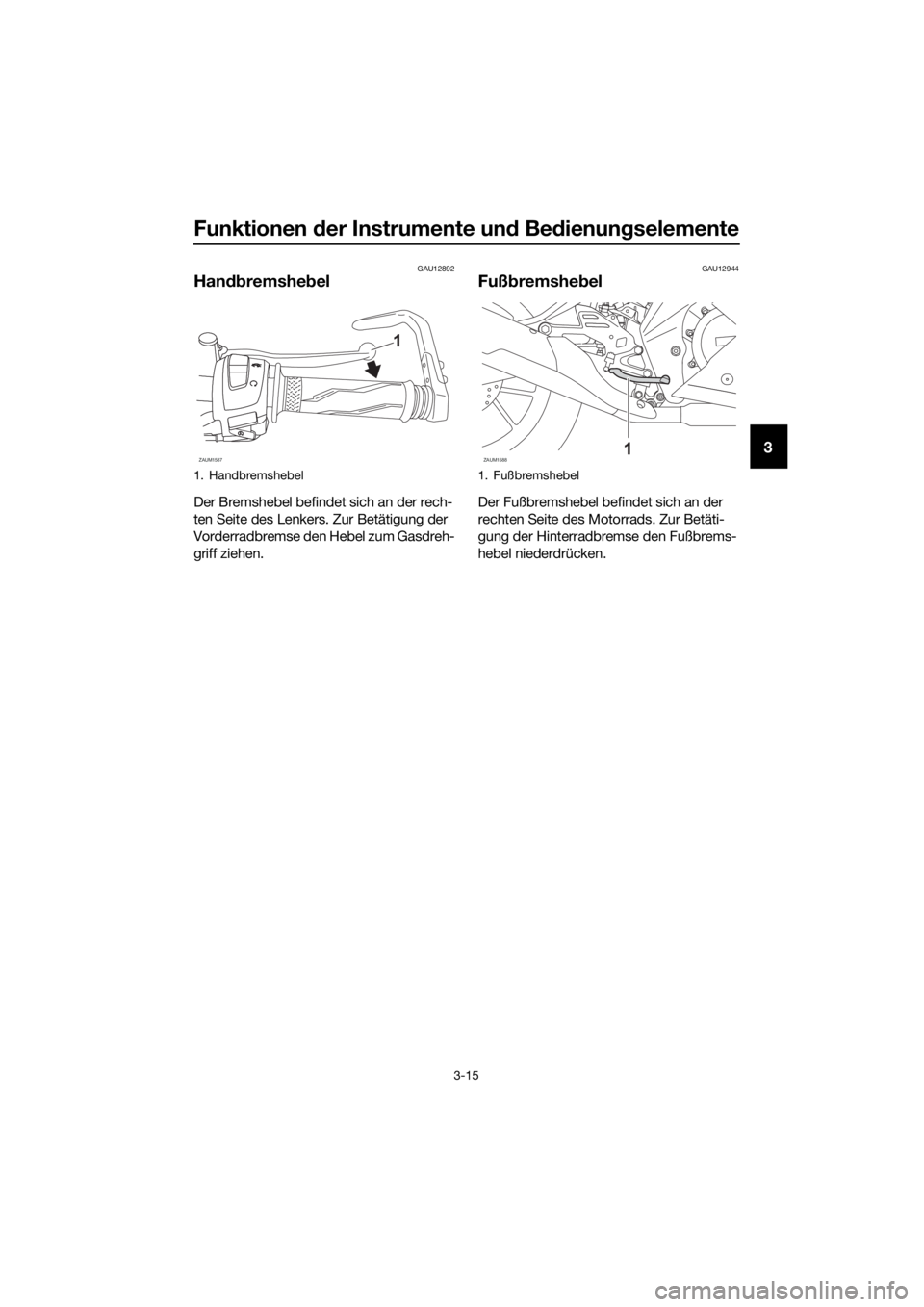

1. Handbremshebel
ZAUM1587
1
1. Fußbremshebel
ZAUM15881
UB5GG0G0.book Page 15 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-16
3
GAU63040
ABS
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.

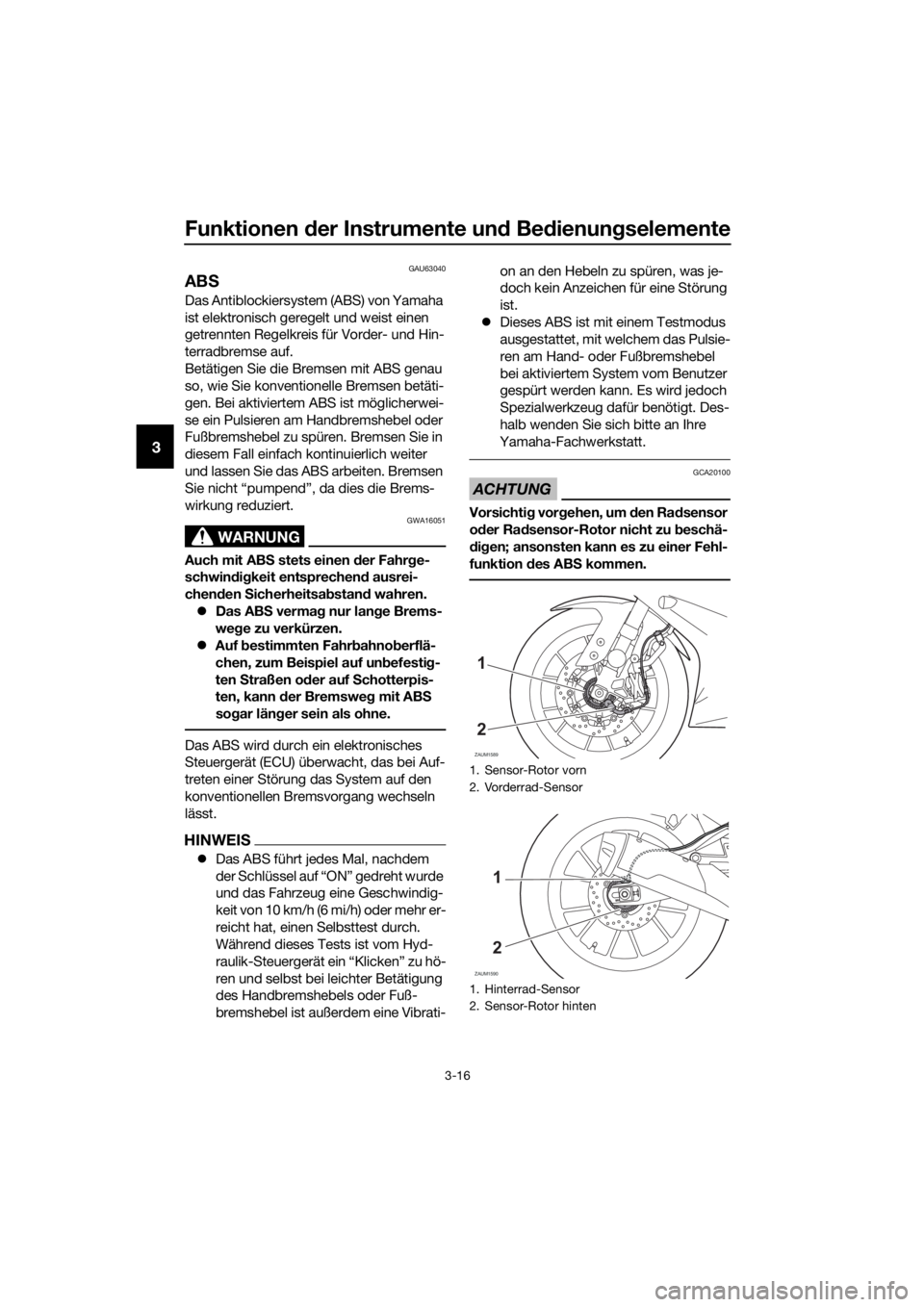

1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
ZAUM1589
1
2
ZAUM1590
1
2
UB5GG0G0.book Page 16 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-17
3
GAU13076

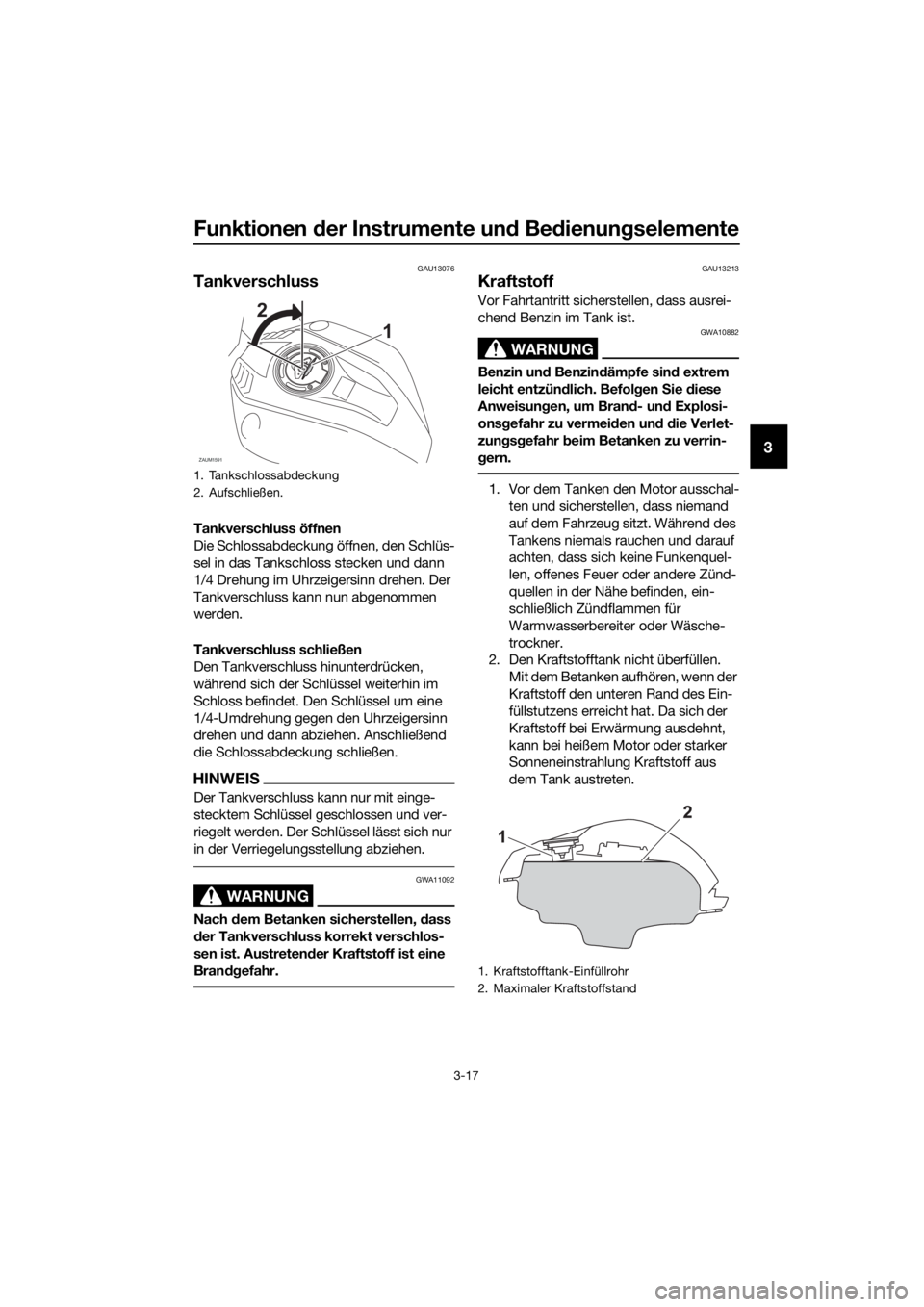

Tankverschluss
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEIS
Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13213

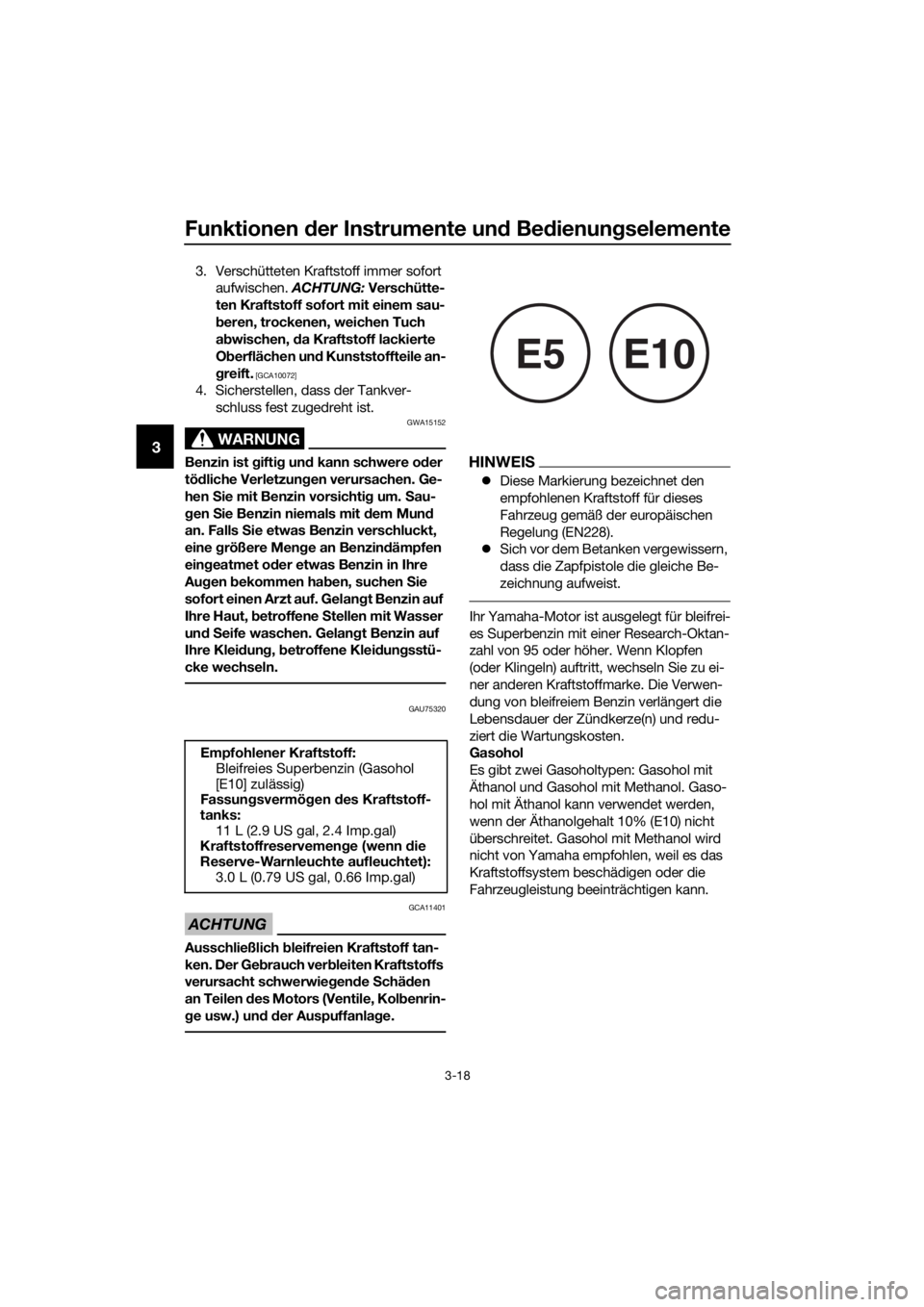

Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.1. Tankschlossabdeckung
2. Aufschließen.
ZAUM1591
2
1
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
UB5GG0G0.book Page 17 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-18
3
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU75320
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
HINWEIS
Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann. Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
[E10] zulässig)
Fassungsvermögen des Kraftstoff-
tanks:
11 L (2.9 US gal, 2.4 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5E10
UB5GG0G0.book Page 18 Tuesday, August 14, 2018 9:02 AM
