2019 YAMAHA YZF-R125 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-19
3
GAU58301
Kraftstofftank-Überlaufschlauch
Vor dem Betrieb des Fahrzeugs:
Anschluss und Verlegung des Kraft-
stofftank-Überlaufschlauchs prüfen.
Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13434
Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
1. Führung
2. Kraftstofftank-Überlaufschlauch
ZAUM160212
UB5GG0G0.book Page 19 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-20
3
GAUE3431
Sitzbank
Beifahrersitz
Beifahrersitz abnehmen
1. Die Kunststoff-Abdeckung entfernen.
2. Die Mutter entfernen und dann nach
vorn schieben, um den Beifahrersitz
wie gezeigt zu entfernen.
Beifahrersitz montieren
1. Die Zungen an der Vorderseite des
Beifahrersitzes, wie in der Abbildung
gezeigt, in die entsprechenden Sitz-
halterungen stecken und den Sitz
dann in die ursprüngliche Lage brin-
gen.2. Den Beifahrersitz montieren und die
Mutter mit dem vorgeschriebenen An-
zugsmoment festziehen.
3. Die Kunststoff-Abdeckung anbringen.
Fahrersitz
Fahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Schlüssel in der Position “2” hal-
ten und dabei den Fahrersitz an der
Hinterseite anheben und nach hinten
ziehen.
1. Plastikabdeckung
1. Mutter
1
ZAUE3363
ZAUE3364
1
1. Vorsprung
2. Sitzhalterung
Anzugsmoment:
Beifahrersitz-Mutter:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Fahrersitzschloss
2. Aufschließen.
ZAUE3365
1
2
2
1
ZAUE3366
UB5GG0G0.book Page 20 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-21
3
Fahrersitz montieren
1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechende Sitzhalte-
rung stecken und den Sitz in die ur-
sprüngliche Lage bringen.
2. Den Schlüssel abziehen.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU15306
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
reg
elmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
1. Vorsprung
2. Sitzhalterung
2
1
ZAUE3367
UB5GG0G0.book Page 21 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-22
3
GAU66730
Zündunterbrechungs- u. Anlass-
sperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB5GG0G0.book Page 22 Tuesday, August 14, 2018 9:02 AM

Funktionen der Instrumente und Bedienungselemente
3-23
3

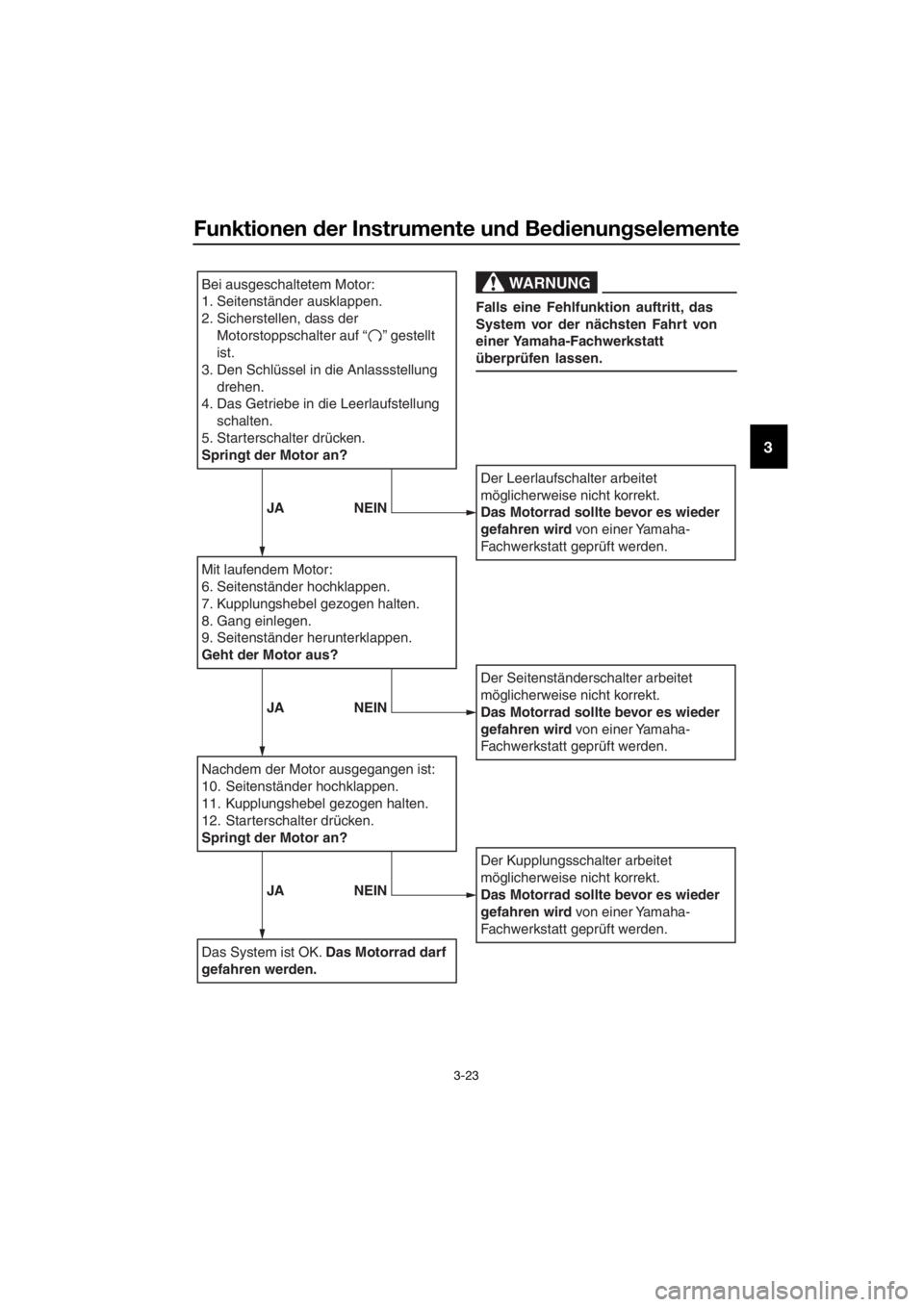

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2.
Sicherstellen, dass der
Motorstoppschalter auf “ ” gestellt
ist.
3. Den Schlüssel in die Anlassstellung
drehen.
4. Das Getriebe in die Leerlaufstellung
schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
UB5GG0G0.book Page 23 Tuesday, August 14, 2018 9:02 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-1
4
GAU63441
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt,
erhöht sich die Gefahr eines Unfalls oder einer Beschädigung des Fahrzeugs. Benut-
zen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen
Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff• Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse
und Schäden untersuchen und Schlauchanschluss kon-
trollieren.3-17,
3-19
Motoröl• Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren.6-11
Kühlflüssigkeit• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge-
schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.6-14
Vo rderradbremse• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum
vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.6-23,
6-24
Hinterradbremse• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum
vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.6-23,
6-24
UB5GG0G0.book Page 1 Tuesday, August 14, 2018 9:02 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-2
4
Kupplung• Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen.6-21
Gasdrehgriff• Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen.6-16,
6-28
Steuerungs-Seilzüge• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.6-28
Antriebskette• Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.6-26,
6-27
Räder und Reifen• Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.6-18,
6-20
Brems- und Schaltpe-
dale• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.6-29
Brems- und Kupp-
lungshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.6-29
Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren.6-30
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter,
Signale und Schalter• Funktion prüfen.
• Korrigieren, falls nötig.—
Seitenständerschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt überprüfen lassen.3-21
PRÜFPUNKT KONTROLLENSEITE
UB5GG0G0.book Page 2 Tuesday, August 14, 2018 9:02 AM

Wichtige Fahr- und Bedienungshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU45311
HINWEIS
Dieses Modell ist zum Ausschalten des
Motors bei einem Überschlag mit einem
Neigungswinkelsensor ausgestattet. Beim
Starten des Motors nach einem Überschlag


derenfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Starter-
schalters angelassen wird.
UB5GG0G0.book Page 1 Tuesday, August 14, 2018 9:02 AM
